Однотрубная система отопления двухэтажного частного дома: схема, фото, видео

Для комфортного жилья в нашей стране необходимо иметь надежную и экономичную систему отопления. На данный момент, для большинства потребителей, широко используются газовые котлы, так как это доступное и удобное в использовании топливо. Необходимо учитывать и детали, связанные с распределением теплоносителя по дому.

Содержание:

• Конструкционные особенности
  • Отличительные характеристики
  • Минусы однотрубных систем водяного отопления
  • Вертикальная разводка
  • Горизонтальная разводка
  • Оптимальный монтаж секций радиаторов
    • Проточное подключение
    • С замковыми участками
  • Алгоритм монтажа системы

Одной из популярных и востребованных является однотрубная система отопления двухэтажного дома, схема которой может применяться и в строениях большей этажности.

Конструкционные особенности

Данный тип обогрева не использует в своей конструкции традиционного деления веток на подающие (отводящие теплоноситель от теплогенератора) и обратные (возвращающие остывшую жидкость в котел). Деление по этой схеме является лишь условным, как правило, половина магистрали после котла принимается «подачей», а дальше – «обратка».

Традиционная схема однотрубной системы отопления двухэтажного дома включает в себя следующие элементы:

• Телогенератор (котел) обеспечивающий передачу энергии теплоносителю (жидкость в системе). В роли первого могут выступать газовые, электрические или даже твердотопливные котлы. Жидкость – подготовленная мягкая вода или антифриз.
• Отопительные потребители – секции радиаторов. Материалом для разных моделей служит чугун, сталь, алюминий.
• Расширительный бак, компенсирующий перепады давления внутри системы. Для открытых систем подбирается открытая конструкция бачка, а для закрытых систем – мембранные емкости.
• Составные элементы разводной магистрали. В комплект входит достаточное количество труб, вентилей, фильтров, кранов и другой запорной арматуры.

Принцип работы данной система отопления для 2х этажного дома (схемы имеются на сайте) не зависит от используемого типа котла.

Отличительные характеристики

Главной чертой, которая отличает однотрубную разводку от многообразия двухтрубных схем системы отопления двухэтажного дома, является отсутствие обратки. Фактически все потребители монтируются на единой магистральной петле.

Деление однотрубных схем также предусмотрено по конструкционному признаку на вертикальные и горизонтальные схемы. В традиционной схеме отопление 2 этажного дома с одной трубой применяются кроме прочих элементов радиаторные регуляторы, шаровые краны, термостатические клапаны и т.д. Одним из бонусов является возможность монтажа магистральных труб под полом. В этом случае обеспечивается лучшая эстетическая составляющая.

Также монтаж однотрубной разводки в отличие от двухтрубной системы отопления двухэтажного дома провести немного легче. При этом в случае укрытия под полом труб, удастся снизить тепловые потери.

Минусы однотрубных систем водяного отопления

Принципиальное отличие однотрубной схемы от двухтрубной заключается в способе соединения радиаторов в системе – оно последовательное. Это исключает возможность контролировать интенсивность теплоотдачи каждого из них по отдельности, не снижая температуру в последующих в цепи. То есть если в одной комнате (не последней) очень жарко, то убавив температуру на батарее именно в этой комнате, тем самым снижается температура во всех остальных.

Второй более чем существенный недостаток – повышенное давление теплоносителя для того, чтобы система могла работать эффективно. Если речь идет об одном доме, такой недостаток при наличии хорошего циркуляционного насоса даже не заметен, но в централизованных котельных увеличение мощности насоса влечет за собой увеличение эксплуатационных расходов, интенсивное воздействие на магистраль, риск повреждения и протечек и т.д. Все это требует постоянного контроля воды в системе и ее подкачки. Это, в свою очередь, приводит к концентрации воздуха и увеличению воздушных пробок.

Третий минус – вертикальная разводка, при которой расширительный бак всегда устанавливается в самой верхней точке. Если это частное домовладение, для его размещения вполне может быть задействован чердак, но при этом бак желательно утеплить во избежание его промерзания. В многоквартирных домах нужно выполнить целый ряд мер не только по утеплению, но и поддержанию температуры на приблизительно одинаковом уровне с верхнего по нижний этажи, что очень проблематично. На верхнем этаже жильцы всю зиму открывают форточки, а нижним приходится использовать камины, радиаторы и прочие ухищрения, чтобы согреться.

Поскольку потеря тепловой энергии к нижним этажам превышает 50%, рекомендуется устанавливать на каждом этаже специальные «вилки» и увеличивать количество секций радиаторов на нижних этажах.

С этой статьей читают: Ленинградская система отопления: плюсы и минусы

Общая схема с учетом всех элементов обвязки

Вертикальная разводка

Перед тем, как правильно сделать отопление в двухэтажном доме, необходимо выбрать наиболее удобный тип разводки. Часто для таких строений предпочитают подбирать вертикальный тип. В этом случае разогретая вода поднимается по стояку, а дальше происходит ее распределение к отопительным радиаторам.

• В большинстве случаев перемещение осуществляется естественным способом притом, что нагретая масса воды перемещается вверх за счет своих физических свойств.
• С верхней точки осуществляется перемещение теплоносителя по трубам за счет сформированного во время монтажа уклона в несколько градусов.
• Возврат происходит при достижении нижней точки системы, в которой обычно расположен котел.

Данная схема отопления 2-х этажного частного дома является абсолютно независимой от наличия электричества. Хотя теплоноситель перемещается недостаточно быстро по трубам, но происходит экономия на использовании электроэнергии.

В качестве недостата отмечается то, что трубы, расположенные под уклоном вряд ли удастся спрятать под пол.

Горизонтальная разводка

Данный тип не нуждается в вертикальном стояке. Основная магистраль может быть скрыта под полом либо находиться над его уровнем. Если осуществляется монтаж магистрали для отопления 2х этажного частного дома своими руками с возможностью укрытия под пол, то необходимо позаботиться о снижении тепловых потерь.

Для этого проводится укрытие труб в термоизоляционные кожухи. Если в магистрали не предусмотрен циркуляционный насос, то прокладка трубопровода также должна осуществляться под небольшим уклоном.

С этой статьей читают: Двух- и однотрубная система отопления с принудительной циркуляцией

Оптимальный монтаж секций радиаторов

Для подключения отопительных радиаторов специалисты предлагают использовать один из популярных способов:

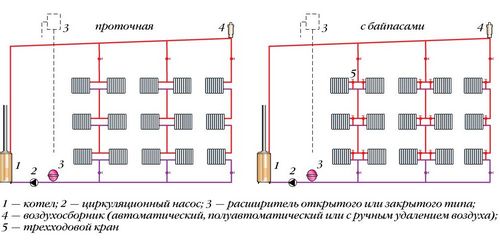

Проточное подключение

Теплоноситель, перемещаясь по магистрали, поступает внутрь радиатора через верхнее отверстие, а затем, отдав часть тепловой энергии, удаляется через нижний патрубок в радиаторе. Проводить какие-либо регулировки, связанные с температурой или скоростью подачи, в таких системах нет никакой технической возможности. Данный вариант подключения является актуальным для относительно небольших отапливаемых площадей.

С замковыми участками

Эта схема однотрубной системы отопления двухэтажного дома подразумевает наличие замковых участков трубопровода. Запорная арматура устанавливается обычно перед входным патрубком радиатора, а также на вмонтированном участке магистрали, соединяющем точку входа и выхода из радиатора. Данный элемент разводки называется байпасом. Подобное решение позволяет разделить теплоноситель на два потока. Одна его часть проходит по радиатору, а вторая – отправляется через байпас. Таким образом удается проводить регулировку температуры в каждом из блоке радиаторов.

ВИДЕО: Подключение радиатора

Алгоритм монтажа системы

Для правильной и эффективной работы необходимо по имеющемуся проекту системы отопления выполнить грамотный монтаж всех ее элементов. В таком случае необходимо соблюдать последовательность:

• установка котла на постоянное место;
• отделка стен под радиаторами;
• монтаж секций с радиаторами под углом;
• монтаж магистральной разводки с обозначением врезки радиаторов;
• врезка радиаторов по меткам.

Для подключения радиаторов рекомендуется использовать байпас и запорную арматуру – так намного проще ухаживать за всей системой.

Работа по монтажу должна проводиться последовательно от первых секций, расположенных ближе к выходу трубы из котла до последних – монтируемых на условной части «обратки».

Нельзя допускать обратного уклона, так как это приводит к завоздушиванию системы.

ВИДЕО: Однотрубная система отопления
