Однотрубная и двухтрубная системы отопления с принудительной циркуляцией: диаметр труб, схема, фото, видео, отзывы

В нашей стране самым распространенным типом отопления является газовое. Оно включает в себя использование котла (теплогенератора), где горелка подогревает теплоноситель (воду), и затем вода поступает в радиаторы, рассеивая тепло в отопляемом помещении. После этого вода возвращается в котел, остывая.

Содержание:

• Эффективность монтажа
  • Плюсы и минусы разводки
  • Популярные монтажные схемы
    • Однотрубные схемы
    • Двухтрубные схемы
  • Правильный выбор насоса

Чтобы обеспечить движение жидкости по магистральным трубам от источника тепла к потребителям, оборудуется система отопления с принудительной циркуляцией. Основным ее отличием от естественной циркуляции является наличие водяного насоса, периодически подключающегося к транспортировке теплоносителя по трубопроводу.

Эффективность монтажа

Главным недостатком систем с естественной циркуляцией принято считать относительно небольшой напор в трубопроводах. Такое положение дел обеспечивает высокую степень инертности, поэтому прогрев дальних по тепловой цепи комнат осуществляется дольше. Исправить положение удается с помощью монтажа в магистраль циркуляционного насоса. Он обеспечивает скорый проход разогретого теплоносителя даже к самым дальним участкам.

Повысить эффективность работы схемы отопления с принудительной циркуляцией удастся в том случае, если будут учтены текущие параметры:

• диаметр магистральных труб;
• выходная мощность котла;
• количество радиаторных секций для каждой комнаты;
• скорость перемещения жидкости, которую обеспечивает циркуляционный насос.

Например, для расчета мощности котла понадобится сложить мощность каждого радиатора или секций из них. Если в системе предусмотрено 6 радиаторов по 3 кВт, то понадобится котел с выходными параметрами 18 кВт (6х3=18).

Выбирать для систем отопления с принудительной циркуляцией диаметр труб можно немного меньше, чем для гравитационных систем. При этом тепло пойдет равномернее по радиаторам, и не будет необходимости в наращивании секций для дальних комнат.

Также снизится потребление топлива в данных системах, что скажется позитивно на энергоэффективности и понизит сумму в счетах за услуги.

Необходимо учесть, что перемещение теплоносителя в системах с принудительной циркуляцией происходит в четко установленном направлении, при этом снижаются тепловые потери. Когда удастся правильно отрегулировать перемещения теплоносителя в единицу времени, то получится взять под контроль объем формируемого системой тепла.

Плюсы и минусы разводки

Данная система имеет ряд позитивных качеств:

• для однотрубной или двухтрубной системы отопления с принудительной циркуляцией нет разницы в применяемом диаметре труд для магистралей;
• применение во время монтажа трубопровода с меньшим диаметром позволит сэкономить средства;
• за счет того, что в узлах отсутствует значительный перепад температур, увеличивается срок службы всех элементов;
• в отличие от естественной циркуляции удастся провести регулировку температурного режима для каждой комнаты в отдельности.

Необходимо учитывать и недостатки:

• работа насоса вызывает некоторый шум в эксплуатационном режиме;
• так как функционирование насоса зависит от наличия электроэнергии, то такой аспект делает систему уязвимой;
• поломка водяной помпы приводит к выходу из строя всей системы.

Популярные монтажные схемы

Кроме того, что бывают открытые и закрытые системы отопления с принудительной циркуляцией схема, они могут дифференцироваться по количеству магистральных труб:

• однотрубные схемы;
• двухтрубные схемы.

Различия заключаются в количестве используемого материала, а также в применяемых тройниках, кранах, вентилях и пр.

Однотрубные схемы

Данный вариант имеет две разновидности: горизонтальную и вертикальную схему. В первом случае актуально ее применять для одноэтажных строений. Радиаторные секции располагаются последовательно. Фактически теплоноситель, проходя по всей полости первого радиатора, попадает во второй, проходит по нему и так далее, не пропуская ни одного блока на своем пути.

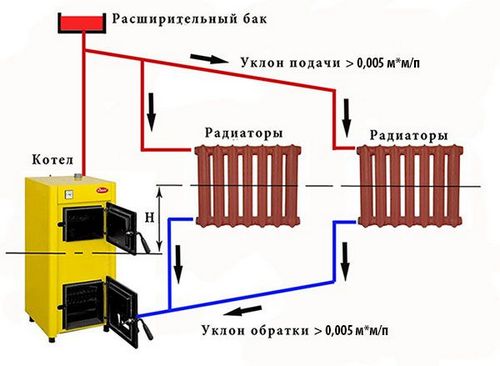

Схема системы отопления с естественной циркуляцией

В некоторых схемах предусмотрены байпасы, помогающие регулировать подачу теплоносителя в радиаторы. Через них пускается частично поток, минимизируя его прохождение через радиатор.

Насос в данном случае окажется весьма актуальным, так как это позволит равномерно распределить тепло по всему трубопроводу, снижая потери за счет скорости движения.

Наиболее характерным образчиком однотрубной системы является «ленинградка», принцип которой как раз и заключается в последовательном движении теплоносителя по магистрали.

Огромным недостатком такой системы является неравномерная температура в комнатах – в самой ближней к котлу всегда жарко, в самой дальней – всегда холодно. Монтировать ленинградку удобно только в том случае, когда речь идет о небольшом 1- или 2-комнатной доме.

Вертикальная однотрубная система отопления с принудительной циркуляцией обеспечивает поднятие теплоносителя по стояку в максимальную точку, от которой предусмотрено перераспределение по спуску к потребителям тепла (радиаторам). Вывод радиаторов делается для каждого этажа. На этих уровнях уже используется горизонтальная разводка.

С этой статьей читают: Ленинградка — система отопления частного дома

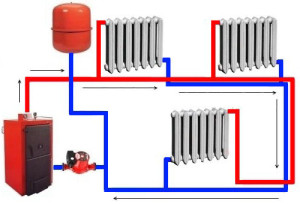

Двухтрубные схемы

Для данного типа также характерно применение вертикальной и горизонтальной разводки. Последняя делится на такие разновидности:

• попутная;
• тупиковая;
• коллекторная.

Первая отличается наличием одинаковых контуров, позволяя легко регулировать процесс. Недостатком является значительное увеличение длины магистрали.

Вторая – является наиболее простым вариантом, но у нее тяжело проконтролировать температурный режим. Каждый радиатор имеет собственный контур, соответственно для наиболее удаленных потребителей нужна самая длинная труба.

В коллекторной используется для каждого радиатора индивидуальный трубопровод с теплоносителем. При этом обеспечена максимальная равномерность распределения тепловой энергии. Минусом является сложность монтажа и значительное количество материалов.

Обязательным элементом системы является экспанзомат (расширительный мембранный бак) предназначенный для компенсации давления. Объем горячей воды по сравнению в холодной больше на 3-5%. Этого недостаточно, чтобы разорвать трубу или радиатор, но и движение по системе существенно затруднит. Экспанзомат как раз и предназначен для того, чтобы компенсировать давление в магистрали.

С этой статьей читают: Какое давление должно быть в расширительном бачке

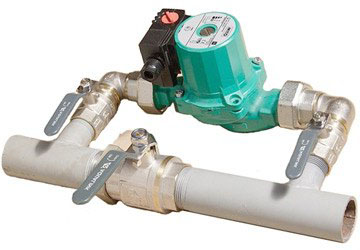

Правильный выбор насоса

Главными качествами для циркуляционного насоса в системе принудительной подачи отопления являются следующие факторы:

• надежность в эксплуатации;
• простота в обслуживании;
• максимальная энергоэффективность.

Отдельно стоит отметить автономность, когда насос сможет работать и без электропитания. Наиболее функциональным в этом отношении будет насос циркуляционный 12 вольт с аккумуляторной батареей.

Для каждого дома выбирается согласно расчетам аппарат с необходимой мощностью и напором:

• до 240 м³ – напор 0,4 атм, мощность 3,5 м³/час;
• до 340 м³ – напор 0,6 атм, мощность 4,6 м³/час;
• до 740 м³ – напор 0,8 атм, мощность 10,5 м³/час.

Кроме физических параметров насоса необходимо учитывать общие характеристики системы. В расчет берутся следующие критерии:

• материал, из которого сделаны магистральные трубопроводы;
• диаметр магистралей;
• общая длина системы;
• общее количество радиаторов;
• тип топлива, используемый для обогрева котла.

После монтажа системы необходимо исключить ее завоздушивание.

Для закрытых систем проводится опрессовка, а для удаления воздуха из открытых систем используются краны Маевского. Это особенно актуально для владельцев квартир в многоквартирных домах, отапливающихся посредством централизованной системы теплоснабжения.

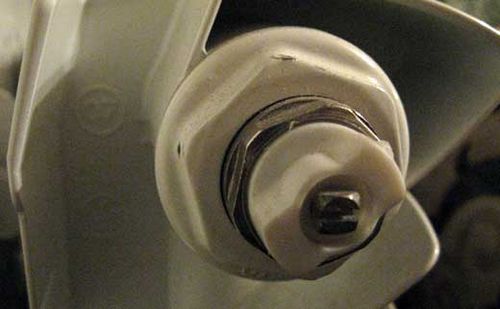

Кран Маевского

В период отсутствия отопления воздух из теплоносителя постепенно скапливается в верхней части радиаторов. И если вопрос с катализацией коррозии в данном случае второстепенен, то проблемы с движением теплоносителя налицо. При запуске отопления воздушные пробки закупоривают проходы, в результате чего горячая вода не может двигать по системе. Для избавления от таких пробок достаточно спустить воздух краном Маевского в верхней точке стояка. Как правило, в многоэтажках отопление поступает сверху, вот на верхнем этаже и нужно ликвидировать воздушные пробки.

ВИДЕО: Естественная / принудительная циркуляция системы отопления
