Одно- и двухтрубная система отопления

Для обеспечения комфорта в жилье, уже в процессе строительства, необходимо внимательно рассмотреть систему обогрева. Жилье без достаточного обогрева в холодный период не доставит удовольствия. Поэтому, выбирая тип отопления для дома, следует принимать решение осмысленно и компетентно, выбирая один из двух доступных типов систем отопления, который наилучшим образом соответствует вашим техническим и материальным требованиям.

Содержание:

• Система отопления одной трубой
  • Преимущества и недостатки системы
  • Последовательность монтажа системы
• Система отопления в две трубы
  • Особенности системы
  • Последовательность монтажных работ

Если вы сэкономите на материалах или монтаже, впоследствии это может обернуться большими затратами. Выбирая между однотрубным и двухтрубным отоплением, необходимо учитывать некоторые факты и особенности системы отопления.

Система отопления одной трубой

Такой вид отопления представляет собой кольцевую систему. Теплоноситель – вода или антифриз – двигается по трубам вкруговую от котла к радиаторам.

Преимущества и недостатки системы

Однотрубная система отопления имеет как положительные качества, так и недостатки. К преимуществам можно отнести такие возможности:

• подключения труб системы «теплый пол» к радиаторам,
• минимальные затраты на материалы, что уменьшает общую стоимость системы и ее монтажа,
• охват всего периметра строения по принципу замкнутого кольца,
• отсутствие привязки к планировке комнаты.

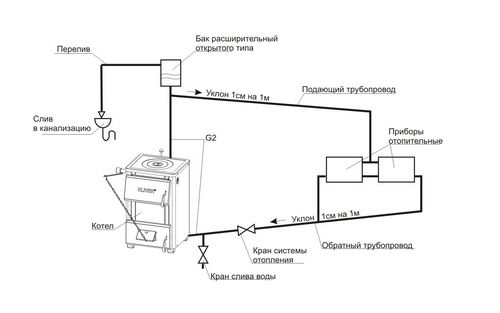

Схема однотрубного отопления простая – вода нагревается в котле и по трубам поступает в радиаторы, где отдает часть тепла, и опять по трубам возвращается к котлу. Если при циркуляции теплоносителя по схеме однотрубной системы отопления нарушается, проблему можно решить, подключив к системе насосное оборудование. Таким образом можно будет регулировать интенсивность движения теплоносителя по трубам.

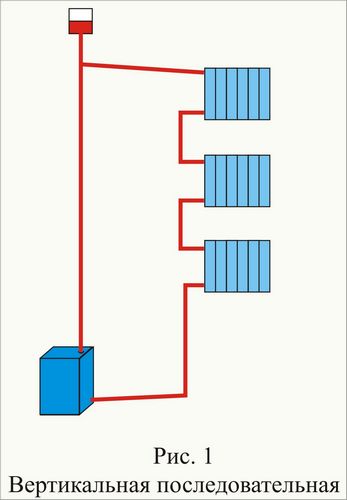

В многоквартирных домах применяется вертикальная схема отопления одной трубой, а горизонтальный тип отопления чаще всего устанавливают для обогрева помещений с большой площадью. Но для частного дома такой вариант отопления невыгоден по ряду причин.

В первую очередь это касается регулировки температуры или отключения одного из радиаторов в системе. Отдельно радиатор отключить из системы нельзя. Вам придется либо останавливать всю систему целиком, либо воспользоваться специальной перемычкой байпас. Ее монтируют в систему для одного или каждого радиатора.

Второй проблемой являются различные габариты радиаторов. По схеме горизонтального типа теплоноситель, проходя через радиаторы, утрачивает некоторую часть тепла и, достигая последнего радиатора, сильно остывает. То есть комната с последним радиатором всегда будет менее отапливаемой.

Чтобы отрегулировать температурный режим в каждой комнате, придется устанавливать радиаторы разных габаритов. В первой комнате температура теплоносителя будет максимально высокой, поэтому нужно установить небольшой радиатор, чтобы потери тепла были незначительными. В последней комнате нужен будет очень большой радиатор, чтобы поддерживать температурный баланс.

Последовательность монтажа системы

В первую очередь необходимо установить котел. В этом деле лучше всего довериться специалистам, особенно если вы покупали котел с гарантией. При монтаже магистрали трубопровода учитывайте установку тройников в тех местах, где планируется подключение радиатора или байпаса.

При использовании насоса для отладки движения теплоносителя, устанавливать его нужно на входе в котел, где расположена обратная труба. Естественный минус использования насоса – дополнительные затраты на электроэнергию.

Перед установкой радиаторов, на стенах необходимо заранее провести все отделочные работы. После того, как радиаторы будут установлены, у вас не будет возможности что-либо исправить.

Установка баков зависит от их типа. Открытый бак устанавливается на пике системы – в ее самой высокой точке. Для закрытого бака обязательно нахождение рядом возле котла.

Заключительным этапом является продувка всей системы воздухом или тестовая прогонка воды. После такой опрессовки, систему можно запустить для опробования. Если никаких дефектов или изъянов не обнаружено, производится полноценный запуск.

Система отопления в две трубы

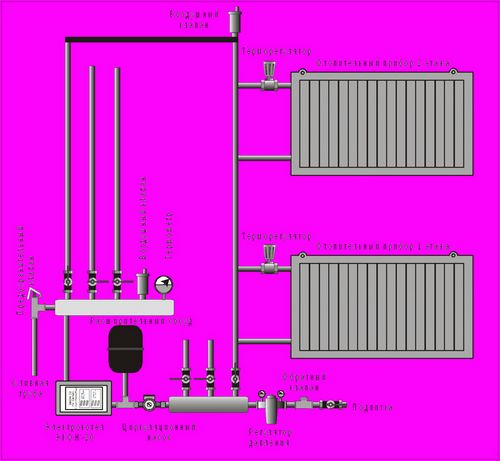

Схема двухтрубной системы отопления более вариативная. Главной особенностью такого отопления является наличие подающей и обратной трубы в радиаторе. То есть теплоноситель от котла по подающей трубе поступает в радиатор, а дальше по обратной трубе возвращается в котел. Другими словами, схема двухтрубного отопления представляет собой магистрали с постоянным температурным режимом. Для двухтрубного отопления тоже можно применять насосы, чтобы стабилизировать циркуляцию теплоносителя.

Особенности системы

Что касается преимуществ, то основным достоинством такой системы является постоянность температуры во всех радиаторах. Другими словами, потеря тепла в радиаторах сведена к минимуму. К тому же на каждый радиатор можно установить терморегулятор, чтобы менять по своему усмотрению температуру в каждой комнате. Для частного дома двухтрубное отопление является идеальным вариантов.

Для двухтрубной системы отопления нужен бак для воды и слива излишков из системы, а вместе с трубами он образует подающий и обратный стояки. Чтобы сэкономить место, бак можно вместе с котлом разместить в подвале дома.

Что касается недостатков – то самым важным является столь очевидный факт, как большие затраты на материалы. Количество труб в сравнении с однотрубным отоплением увеличено в два раза. К тому же для нормализации давления воды придется разместить краны, чтобы стравливать воздух из системы.

Вертикальная схема двухтрубного отопления применяется в многоэтажных домах с переменной этажностью. В таких строениях каждый стояк имеет разную высоту, поэтому для нормальной циркуляции теплоносителя такая схема будет наиболее оптимальной.

Закрытая система горизонтального типа бывает двух видов – с верхней или нижней разводкой. Нижняя разводка хороша тем, что ее запуск и ввод в эксплуатацию можно делать постепенно. Чтобы наладить нормальную циркуляцию в системе с нижней разводкой подающая магистраль должна располагаться в подвале, а обратная – под ней.

Вот систему с верхней разводкой можно запускать только после ввода в эксплуатацию всего домостроения. Все магистрали размещаются в верхней части здания. А расширительный бак должен находиться в самой высокой точке системы. Для такой системы обязательно нужна утепленная кровля, чтобы система не утрачивала тепло раньше времени.

Последовательность монтажных работ

Монтаж системы отопления в две трубы зависит от типа разводки. Горизонтальная схема верхнего типа разводки начинается с размещения углового фитинга, что соединяет патрубок, входящий в котел, и трубу, уходящую вверх.

Затем последовательно устанавливаются все тройники и другие соединительные элементы, чтобы смонтировать верхнюю линию. Стоит помнить, что тройники крепятся над радиаторами. После монтажа верхней линии, к тройнику подсоединяют верхний патрубок радиатора, а на стыке устанавливается вентиль для перекрытия.

Вниз уходящая ветка отводящей магистрали обходит весь дом и охватывает все трубы, которые размещаются в нижней части радиатора. Монтировать ее необходимо в подвале или на цокольном уровне.

Конец отводящей трубы монтируется в котел через патрубок принимающего типа. Если планируется использование насосной системы для циркуляции теплоносителя, то оборудование нужно разместить перед входом в котел.

Для закрытого типа системы монтаж проводится по такой же схеме.

Монтаж разводки верхнего типа в двухтрубной системе несколько отличается. В первую очередь патрубки котла соединяют с угловыми фитингами, что направлены вниз. Тройники размещаются только под радиаторами. Расширенный бачок должен быть установлен на самой высокой точке всей системы. Подключение насосного оборудования происходит по той же схеме, что и при верхней разводке.

Двухтрубная система отопления нуждается в качественном обслуживании. Должна своевременно проводиться регулировка, настройка и балансировка системы. Для этого нужны специальные патрубки, которые располагаются в наивысшей и самой низкой точках системы. Верхний патрубок необходим, чтобы сбрасывать воздух. А при помощи нижнего — осуществляют подачу или слив воды.
