Соединение алюминиевых радиаторов: типы и особенности

Одним из ключевых пунктов при монтаже системы отопления является подключение алюминиевых радиаторов. Большая часть работ состоит в соединении радиаторов и прокладывании трубопроводов. Обычно, порядок выполнения работ планируется на графической схеме, где указывается направление потока тепловой воды.

Содержание:

• Типы соединений алюминиевых радиаторов
• Особенности соединения алюминиевых радиаторов
• Правила соединения радиаторов
• Комплектация алюминиевых радиаторов

Устройство алюминиевых радиаторов в систему отопления.

От типа разводки отопления зависит определение основной схемы соединения батарей. Так, система соединений может быть двух- или однотрубная, с вертикальным либо горизонтальным размещением стояков, с использованием циркуляционного насоса либо с натуральным кругооборотом.

Типы соединений алюминиевых радиаторов

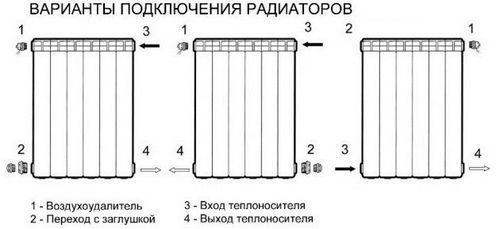

Схема соединений алюминиевых радиаторов.

При диагональном соединении подача теплоносителя происходит посредством верхнего отверстия в радиаторе. Диагонально входному следует расположить нижнее отверстие, через которое будет производиться отвод. Можно использовать такой подбор как для двухтрубной, так и для однотрубной разводки стояков. При использовании алюминиевых батарей такой тип соединения считается наиболее эффективным.

Некоторые сходства с диагональным имеет боковой тип соединения. Суть его состоит в ином расположении отверстий — они должны находиться на одной стороне радиатора. В некоторых ситуациях допускается установка циркуляционного насоса.

Нижний тип соединения используют в том случае, когда возникает необходимость подключить радиаторы, конструкция которых предполагает расположение выходного и входного отверстий непосредственно внизу. Также целесообразно использовать этот метод при расположении разводки отопления под полом. Стоит учитывать, что это наименее эффективный способ соединения алюминиевых радиаторов.

Вернуться к оглавлению

Особенности соединения алюминиевых радиаторов

Как соединить радиаторы самостоятельно? Возможно ли сделать это самому? На входном и выходном отверстиях радиаторов следует установить по запорному крану — так будет обеспечена возможность заменить батарею без необходимости перекрывать полностью весь стояк. Обязательным условием также является монтаж байпасной линии непосредственно до запорных кранов на радиаторе. Таким образом, будут функционировать все подключенные к стояку радиаторы.

В несколько раз снижается эффективность функционирования батарей при неправильном (обратном) его подключении. Схемы соединения алюминиевых радиаторов предусматривают сооружение переходников, направленных от батареи к стояку. Они должны быть выполнены из сплавов бронзы либо латуни.

Радиаторы из алюминия отличаются чрезвычайно высокой эффективностью. Еще одним плюсом является оптимальное соотношение понятий цена/качество.

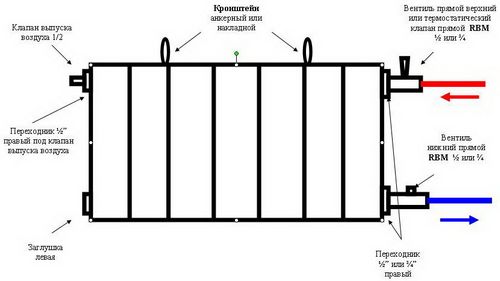

Схема подключения алюминиевых радиаторов.

Для сооружения системы центрального отопления в многоэтажных домах целесообразно использовать радиаторы, рабочее давление которых составляет около 16 Атм. В частных домах или коттеджах не позволяет использовать такие радиаторы их высокая стоимость. В зданиях такого типа целесообразно использовать батареи, рабочее давление которых не превышает 6 Атм.

Основным недостатком алюминиевых секций является то, что многие из них не способны длительное время держать на необходимом уровне давление. Также в связи с этим выдвигаются повышенные требования к теплоносителю.

Перед проведением монтажных работ очень важно правильно рассчитать количество необходимых секций для отопления данного помещения. Так, на 10 м² расходуется до 1кВт мощности батареи. Для расчета оптимального количества секций следует площадь комнаты разделить на 10 — таким образом будет получено значение необходимой мощности. Далее следует полученные цифры разделить на мощность, которая указана для одной секции алюминиевого радиатора.

При работах с алюминиевыми радиаторами следует учитывать, что категорически запрещено соединять их с трубами, выполненными из меди. Эти металлы, контактируя друг с другом, приводят к повышенному газообразованию, способному навредить отопительной системе.

Вернуться к оглавлению

Правила соединения радиаторов

Многие при монтаже радиаторов сталкиваются с определенными трудностями. При отсутствии байпаса перед проведением работ следует полностью отключить всю систему.

Инструменты, необходимые для соединения радиаторов:

• межсекционные прокладки;
• соединительные ниппели;
• радиаторный ключ.

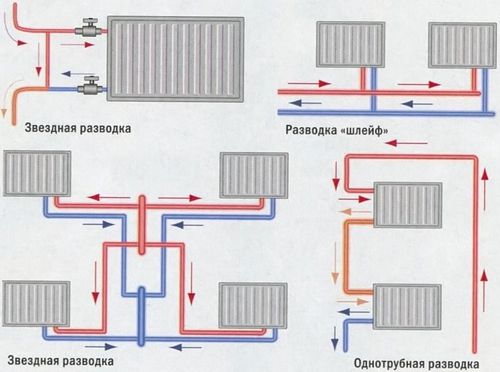

Схема монтажа систем отопления.

Для начала работы необходимо на ниппель надеть прокладку. Далее следует вставить его в пространство между секциями. Из-за того, что разные стороны ниппеля имеют разную резьбу, монтировать его предельно просто. Стягивать секции между собой следует осторожно во избежание образования перекоса. Действия следует выполнять равномерно.

Подбор секций радиатора следует выполнять таким образом, чтобы у последней батареи были выкручены заглушки. Следует учитывать, что заглушки тоже производят с правосторонней и левосторонней резьбой. Главное при этом, не переусердствовать и не сорвать резьбу.

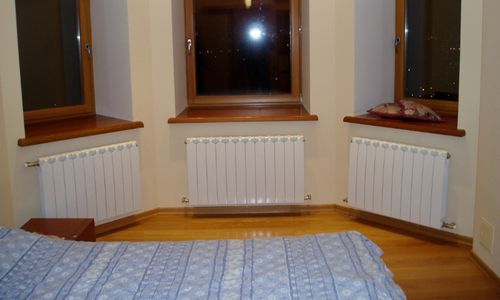

Устанавливают обычно алюминиевые радиаторы в районе окна — у стены на стойках, либо непосредственно под окном. Соединять их можно с обеих сторон. Если применяется односторонний тип соединения, желательно ограничить количество наращиваемых радиаторов.

Если в гравитационной системе присутствует больше 12 секций, а в искусственной больше 24, желательно применить разностороннюю схему соединения. Наиболее эффективным будет такой подбор параметров размещения радиаторных секций. Так, они должны быть расположены на высоте около 12 см от пола, до стены следует соблюсти расстояние от 2 до 5 см, и в случае размещения под окном, до подоконника должно оставаться не менее 10 см.

Если разместить секции радиатора слишком близко к полу, значительно снизится его теплоотдача и затруднится процесс его обслуживания.

Монтируя секции батареи ни в коем случае нельзя зачищать соприкасающиеся поверхности при помощи любых инструментов. Периодически следует удалять воздух из батареи при помощи специального клапана. Для этого необходимо слегка послабить его крышку.

Если соединение произошло правильно, автоматический клапан должен закрыться непосредственно сразу после того, как радиатор заполнится теплоносителем, и стравится воздух. Если завоздушивание происходит слишком часто, следует обратиться к специалистам для диагностики всей отопительной системы.

Вернуться к оглавлению

Комплектация алюминиевых радиаторов

Заводская комплектация радиаторов (лево- и правосторонних) включает в себя следующие элементы:

• клапан Маевского (предназначен для выпуска воздуха). Может быть как ручным, так и автоматическим;
• уплотнительные прокладки;
• заглушки (резьба может быть правой или левой);
• арматура для терморегуляции либо запорная арматура;
• кронштейны либо стойки.

Перед проведением монтажных работ следует убедиться в целостности заводской упаковки. Снимать эту пленку можно только после того, как закончится проведение отделочных работ. Установку радиатора и соединение секций следует производить только на уже окрашенные и оштукатуренные стены.
