Водяное отопление в частном доме своими руками: схемы, расчет и монтаж

Каковы элементы, необходимые для создания водяной системы отопления в частном доме?

Содержание:

• Виды водяных систем отопления
  • Водяные системы отопления
  • Система водяная «теплый пол»
  • А теперь системы отопления… плинтусные!
• Системы с естественной циркуляцией теплоносителя
• Системы с принудительной циркуляцией теплоносителя

Варианты монтажа водяных систем отопления

Варианты котлов для частного дома

Что предстоит сделать? Изучаем…

Виды водяных систем отопления

Сегодня водяным системам отопления «принадлежит» до 90 процентов «обогреваемой территории» частных домов. На остальной части территории используется печное, электрическое, воздушное отопление.

Водяные системы отопления

• радиаторные;
• система «теплый пол»;
• плинтусное отопление.

Водяные радиаторы отопления — привычный элемент интерьера большинства домов и квартир. В их «семействе» обитают: стальные, чугунные, биметаллические и алюминиевые радиаторы.

Стальной радиатор в системе отопления

В качестве преимущества таких устройств гордо выступает отличная теплоотдача, а недостатком является повышенная «требовательность» таких радиаторов к качеству и виду теплоносителя.

Радиаторное водяное отопление в частном доме в гараже или на даче «по плечу» сделать своими руками человеку, мало-мальски приспособленному к техническому труду и желающему научиться чему-то новому.

О том, какие типы радиаторов водяного отопления стоит выбрать для частного дома читайте в статье: «Какие радиаторы отопления лучше?».

Система водяная «теплый пол»

Водяной пол можно рассматривать как дополнение к радиаторной системе отопления или как альтернативу ей.

Преимущества такой системы заключаются в большой площади теплоотдачи — фактически весь пол можно условно назвать большим радиатором, который к тому же прогревает воздух в помещении правильно: теплая зона внизу, а вверху более прохладная.

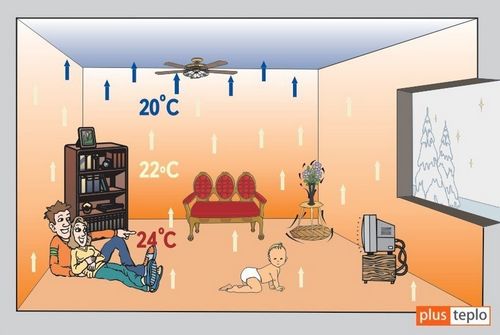

Расположение температурных зон в комнате при использовании «теплого» пола

Это позволяет снизить рабочую температуру теплоносителя, которая для теплого водяного пола не должна превышать 55 ^ОС, а тепловую мощность квадратного метра установить в необходимых пределах изменением шага укладки нагревательной трубы. Основные неудобства такого пола — это относительная трудоемкость монтажа (создание бетонной стяжки, «гнездование» трубы в деревянном полу) и невозможность сделать такую систему при законченном ремонте — необходимо или поднимать пол (точнее его уровень) или углубляться. А что делать, если дверные коробки и двери уже установлены, а внизу бетонная плита перекрытия или?..

Водяной теплый пол (монтаж)

Как правильно «организовать» подогрев снизу читайте в статье «Теплые полы водяные своими руками: расчет и монтаж».

А теперь системы отопления… плинтусные!

Что это такое и с чем его едят? «Экзотичная» плинтусная система отопления — это нечто среднее между радиаторной системой отопления и теплым полом, а точнее схожее и на то и на это.

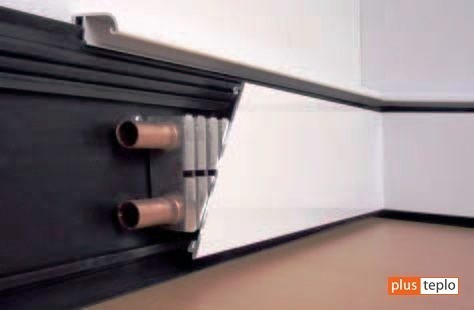

Плинтусные системы отопления

Отопительное оборудование устанавливается по периметру комнаты на уровне плинтуса, что позволяет равномерно прогревать и стены, и пол, а, соответственно, и воздух помещения.

Преимущества — отсутствие в интерьере громоздких радиаторов, а цветовая гамма плинтусных систем, позволяет подобрать их под любой стиль Вашего дома.

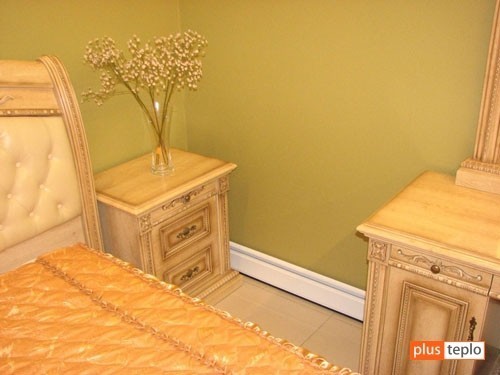

Плинтусная система отопления в интерьере дома

Рассмотрев неоспоримые преимущества и явные недостатки различных систем отопления Вам необходимо определиться с видом системы водяного отопления в Вашем же доме. Как уже упоминалось выше, при заершенных работах над дверными проемами и полами делать теплый пол может быть нецелесообразно, а вот поставить радиаторы или использовать плинтусные системы отопления можно легко и удобно. Стройка в самом разгаре — задумайтесь также и о теплых водяных полах.

Что должно быть в составе водяной системы отопления?

Схема водяного отопления частного дома, она же жидкостная, предполагает использование в системе жидкого теплоносителя, который «доставляет» тепло от отопительного котла к радиаторам или теплому полу, постоянно циркулируя в системе.

Иными словами теплоноситель «бегает по кругу», нагреваясь в котле и отдавая свое тепло в отопительных приборах.

Для обеспечения работы такой системы используется множество другого оборудования, которое делает работу системы более гибкой (дифференцированный обогрев различных зон), безопасной (защита от превышения давления и утечки теплоносителя из системы), автоматизируют процесс управления отоплением дома.

Структурная схема водяной системы отопления выглядит так:

Структурная схема системы водяного отопления

Водяные системы отопления могут быть:

• с естественной циркуляцией теплоносителя;
• с принудительной циркуляцией теплоносителя.

Системы с естественной циркуляцией теплоносителя

В системе с естественной циркуляцией теплоносителя в качестве движущей силы выступает явления разности плотности нагретой и холодной жидкости (теплоносителя) в подающей и обратной трубе соответственно.

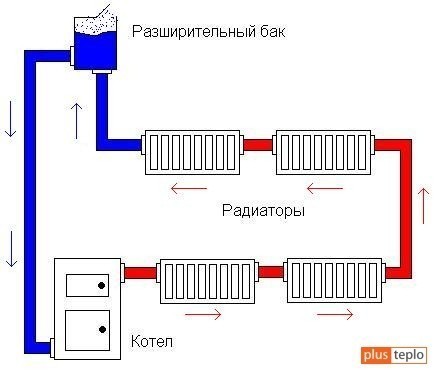

Система с естественной циркуляцией теплоносителя

При нагревании теплоносителя в котле его плотность уменьшается, и она вытесняется вверх по вертикальной трубе, вытесняемая более плотной холодной жидкостью, возвращающейся по обратной трубе.

При этом теплоноситель проходит путь от котла по вертикальному стояку к расширительному баку открытого типа, растекается далее по горизонтальным стоякам по радиаторам отопления и возвращается в котел по обратной трубе.

В таких системах важными параметрами являются: диаметр труб (особенно центрального подающего стояка), а также их уклон.

Преимуществом такой системы можно назвать ее энергонезависимость (при использовании простого твердотопливного котла), а в списке недостатков мы назовем отсутствие возможности регулирования теплорежимов различных помещений, повышенный расход топлива, необходимость использования металлических труб большого диаметра.

Системы с принудительной циркуляцией теплоносителя

Такая система дополнена еще и циркуляционным насосом, который «в принудительном порядке» создает движущую силу, приложенную к теплоносителю.

«Принудительная» система отопления

Здесь также теплоноситель, нагреваясь в котле, движется по трубам под действием насоса, направляясь к отопительным приборам.

Циркуляционный насос

К преимуществам такой системы можно отнести возможность раздельного и гибкого (дифференцированного) регулирования мощности каждого радиатора или теплого пола с помощью ручных или автоматических вентилей, что позволяет более экономично использовать энергоносители для работы котла. В такой системе можно использовать пластиковые трубы, что существенно снижает стоимость материалов и облегчает монтажные работы, а сами пластиковые трубы можно «спрятать» в стены.

Трубы пластиковые

Недостатком такой системы является только ее «энергозависимость» от наличия в доме электричества для обеспечения работы насоса. В некоторых случаях используют комбинированную систему отопления.

Варианты монтажа водяных систем отопления

Если неподготовленный человек будет рассматривать все существующие варианты монтажа систем водяного отопления, особенно с естественной циркуляцией, он может «утонуть» в изобилии информации.

В рамках данной статьи мы остановимся на наиболее часто используемой схеме монтажа водяного отопления, доступной для повторения человеком без опыта таких работ.

Наиболее эффективным на сегодняшний день считается водяное отопление в частном доме, выполненное по двухтрубной системе монтажа водяного отопления, в которой «горячая» жидкость подается по одной (подающей) трубе, а «холодная» отводится по другой (обратной).

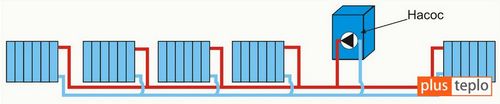

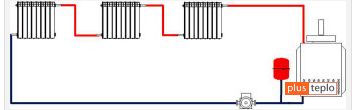

Двухтрубная схема монтажа с принудительной циркуляцией

Такая схема позволяет соединять отопительные приборы (радиаторы, контуры теплого пола) параллельно с независимым ручным или автоматическим (термостат тут «нада», однако) регулированием потока жидкости, проходящей через них. В таких системах отопления удобно использование специальных устройств — коллектором, к которым подключаются все «потребители» тепла.

Использование коллекторных узлов в системе отопления

Более подробно о системах монтажа отопительных водяных систем читайте в статье «Схема отопления частного дома»

Варианты котлов для частного дома

Весь этот смонтированный многометровый набор труб и радиаторов останется бесполезным без «сердца» отопительной системы — котла. Это один из (если не единственный) дорогостоящий объект отопительной системы.

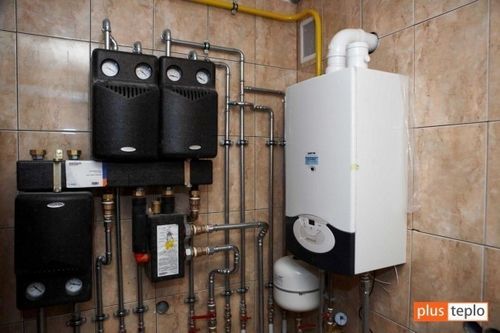

Вариант монтажа оборудования котельной

Выбор котла осуществляется по доступному в регионе расположения Вашего дома топливу: природный газ, электричество, твердое топливо и пр. Самым экономически выгодным и удобным в обслуживании является котел, работающий на природном газе.

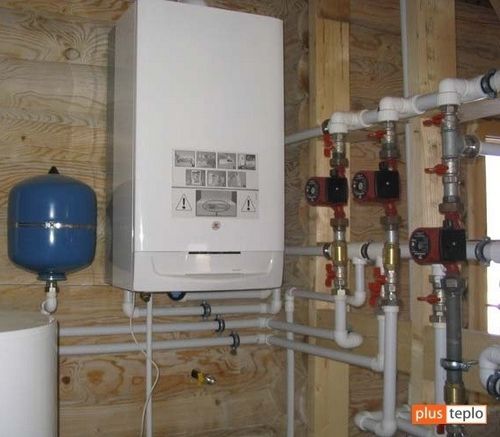

Газовый котел системы отопления

Больше информации о газовых котлах в статье: «Как выбрать агв отопление?». А также читайте: «Двухконтурные газовые котлы отопления: что вы должны знать?»

Электрический также прост и автоматизирован, но «кушает» очень быстро Ваши денежки при оплате за более дорогую, чем природный газ, электроэнергию.

Электрокотел

Достаточно информации про электрические котлы в статье: «Котел электрический: что нужно знать?

Нет доступа к газовой магистрали, слабый «ввод» линии электропередачи в дом – тогда выход один! То есть, два… Или твердотопливный котел (дрова, уголь, брикет, пеллеты)! Или котел на жидком топливе (солярке)! Сразу предупреждаем, думайте о помещении для хранения топлива и о времени, проведенном рядом с твердотопливным котлом при дозаправке при отсутствии системы автоматической подачи топлива.

Более подробно о твердотопливных котлах Вы можете прочитать в статье: Котлы отопления на твердом топливе».

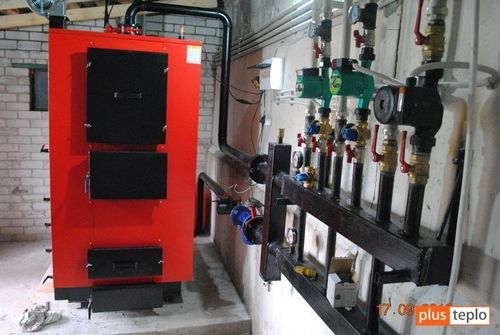

Твердотопливный котел

Расчет водяного отопления также включает в себя определение необходимой мощности котла, расчет гидравлического сопротивления системы для выбора мощности циркуляционного насоса, проектирование дымохода, монтаж водяного отопления с расширительным бачком и группой безопасности.

Более подробно об этом можно прочитать в других статьях нашего сайта.
