Самодельный теплоаккумулятор для отопления — как сделать буферную ёмкость в домашних условиях

Производители ведущих буферных емкостей, созданных в заводских условиях на объем 500 л., продаются примерно в ценовом диапазоне от 30 000 до 38 000 рублей. Если вы сделаете теплоаккумулятор для отопления своими руками, это будет стоить примерно вдвое дешевле. Если вы установите емкость и произведете обвязку самостоятельно, цена будет еще ниже.

Содержание:

• Какого объема должен быть тепловой накопитель
• Как и из чего сделать буферную емкость
  • Тип конструкции теплонакопителя
  • Материал для изготовления аккумуляторного бака
  • Как утеплить буферную емкость
• Чертежи для изготовления теплоаккумулятора

Какого объема должен быть тепловой накопитель

Принцип работы теплоаккумулятора связан с накоплением тепловой энергии во время работы котла и ее отдачи после отключения отопительного оборудования. Фактически, буферная емкость работает по принципу обыкновенной электроаккумулятора.

От объема резервуара зависит то, сколько времени будет поддерживаться обогрев здания в автономном режиме. Прежде чем приступить к изготовлению системы отопления с самодельным тепловым аккумулятором, потребуется рассчитать объем бака.

Существует два метода вычислений:

1. упрощенный, выполняемый с помощью специальных онлайн калькуляторов;
2. выполняемый с помощью математических расчетов, по формуле.

Предположительный расчет емкости теплового аккумулятора для дома с площадью 100 м²:

Согласно таблицы, эффективное водяное отопление с самодельной емкостью для дома, способное проработать в автономном режиме около 10 часов, 2,19 м³. Можно уменьшить объем до 1,4 м³ при этом тепловой аккумулятор будет способен отдавать тепло 5 часов. После проведения расчетов можно приступать к изготовлению бака аккумулятора своими руками.

Как и из чего сделать буферную емкость

Теплоаккумулятор изготавливают по чертежу заводского бака. Внутреннее устройство полностью идентично. Бак состоит из следующих узлов:

• внутренняя емкость;
• слой теплоизоляции;
• наружная защитная оболочка;
• теплообменник для емкости, обычно медный змеевик;
• регулирующая и запорная арматура: сливной кран, предохранительный клапан, воздушный клапан, термометр.

Чтобы изготовить буферную емкость самостоятельно достаточно собрать аккумулятор подобно заводскому модулю. Следует помнить, что для разных систем отопления (открытого и закрытого типа), требуются баки разной конструкции. Также будет необходимо подобрать материал для изготовления и утепления емкости.

Тип конструкции теплонакопителя

Существует несколько видов емкостей, классифицирующийся по форме и устройству. Самодельные баки теплоаккумуляторы бывают:

• Цилиндрические — классическая конструкция, используемая при изготовлении накопителей в заводских условиях. Форма имеет множество преимуществ: выдерживает тепловую нагрузку, гидроудары. Практична для закрытых систем отопления с высоким давлением в трубопроводе. Главный недостаток в том, что бак цилиндрической формы трудно изготовить.
• Прямоугольные — при производстве используют металл толщиной в 2 мм. Для упрочнения конструкции буферной ёмкости, приваривают уголки (рёбра жёсткости), стягивая противоположные стенки между собой. Прямоугольная форма теплоаккумулятора хуже справляется с давлением. Общее требование при установке: монтаж накопителя выше расположения радиаторов.Прямоугольная конструкция бака широко распространена благодаря простоте сборки. Чтобы снизить нагрузку на стенки аккумулятора, в систему отопления врезают воздухоотводчик и сбросовый клапан. При закипании теплоносителя (частое явление твердотопливных котлов), арматура предотвратит возникновение аварийного давления.

Для самотечной системы отопления подойдет только открытый буферный бак. Отличие в конструкции: наличие патрубка в верхней части емкости, сообщающегося с атмосферой.

Материал для изготовления аккумуляторного бака

Вариантов для изготовления множество. Наиболее распространенные:

• Бак из нержавейки — металл и сварные работы стоят дорого. По причине дороговизны нержавеющая сталь практически не используется, кроме случаев применения уже готовых емкостей.
• Пластиковые бочки — важное условие эксплуатации, чтобы материал мог выдержать нагрев до 100°С. Для укрепления корпуса можно сделать окантовку из металлических полос.
• Буферная емкость из «еврокуба» — применять не рекомендуется. Причина проста, максимальная температура нагрева резервуара всего 70°С. При перегреве теплоносителя стенки деформируются дадут течь. Но как видно из видео, делают теплоаккумуляторы и из «еврокубов».
• Алюминиевая ёмкость — используют уже готовые резервуары с достаточным объемом. Изготовить бак из алюминия самостоятельно получится только при наличии должной квалификации сварщика. Не все профессиональные мастера берутся за обработку этого металла.
• Теплоаккумулятор из бочек (металлических) — недостатки: тонкостенная сталь, плоские крышки. Хорошая альтернатива, взять заготовку стальной трубы и изготовить бак приварив дно и верхнюю часть.
• Стальная емкость под теплоаккумулятор (цилиндрическая) — оптимальный вариант, требующий минимального количества материальных затрат. Делается из листового железа от 2 мм и толще.

Кроме изготовления сварной конструкции бака используют уже готовые емкости. Подойдут: старые бойлеры, ресиверы, емкости для хранения жидкого азота, баллоны под сжиженный газ и т.п.

Как утеплить буферную емкость

В заводских накопителях изоляцию прокладывают между внутренним баком и внешним кожухом. В самодельных буферных емкостях для твердотопливного котла используется тот же метод теплоизоляции.

Утеплению подлежат стенки теплоаккумулятора. Рекомендуют использовать минеральную или базальтовую вату толщиной не менее 6-8 см. С ватой легко работать. Минеральная теплоизоляция бака пропускает влагу и конденсат (дышит), не скапливая жидкость внутри волокон.

Еще один плюс. Как показывает практика, буферные емкости, утепленные ватой, не любят мыши. При изоляции пенопластом или пенополистиролом грызуны не редко селятся внутри теплоизолирующего слоя. Появившиеся дырки приводят к быстрой потере тепла и снижению КПД накопителя.

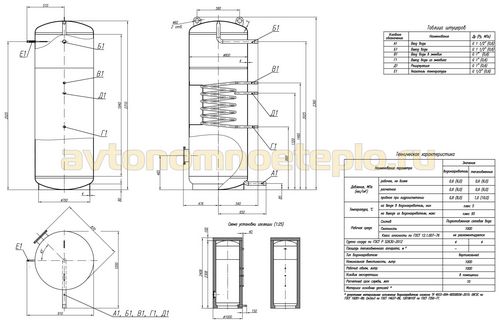

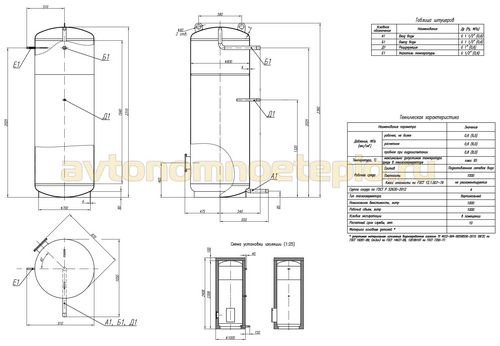

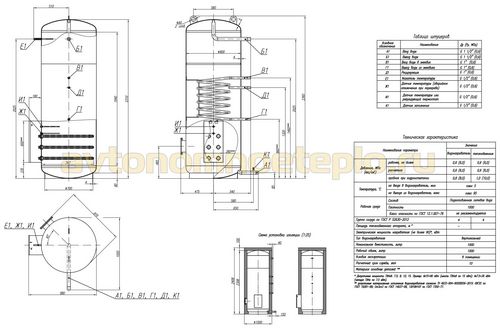

Чертежи для изготовления теплоаккумулятора

Теплоаккумулятор можно сделать своими руками. Достаточно рассчитать объем бака, подобрать подходящий материал и изоляцию.
