Самодельные котлы отопления для частного дома: отопительный котел своими руками, как сделать, сварить

В жилых домах и на дачах используют нагревательные котлы для обогрева или предоставления горячей воды. Легче всего купить котел на заводе, установить, подключить к системе и управлять его работой. Но иногда возникает потребность делать газовый котел самостоятельно.

Содержание:

• Самодельные котлы
• Котлы твердотопливные
• Котлы на электричестве
• Как собирают котлы
• Котлы с классической камерой сгорания
• Пиролизные агрегаты
• Как собирают ТЭНы
• Итоги

В зависимости от вида топлива, котлы различаются по сложности конструкции. Установка самодельных газовых и дизельных агрегатов запрещена, так как выдержать необходимые параметры безопасного использования кустарным методом нереально.

Самодельные котлы

Сделать котел водяного отопления своими руками намного дешевле заводского. Однако КПД самодельных агрегатов ниже. Конструкция самодельных и заводских агрегатов основана на одном принципе: топливо, сгорая, выделяет тепловую энергию, направленную на теплоноситель в теплообменнике.

Котлы на угле, дровах, пеллетах и электричестве считаются наиболее безопасными, в отличие от самодельных газовых и дизельных агрегатов.

Важно. Контролирующие организации не разрешат подключение к газовой магистрали самодельного газового агрегата. За установку такого агрегата существует административная ответственность.

Котлы твердотопливные

Чаще других делают самодельный газовый котел для отопления частного дома на твёрдом топливе. У него несложная конструкция, сходная с традиционной печью. Топливом для этих агрегатов служат дрова, уголь, пеллеты.

Чтобы разобраться, как сделать котел отопления своими руками, нужно знать, что его КПД прежде зависит от полноты выгорания топлива и удачной конструкции теплообменника.

Важно. Температура сгорания топлива обратно пропорциональна КПД. Чем слабее огонь, тем эффективнее работает котёл. Оптимальная температура теплоносителя при выходе из котла колеблется от 120 до 150 градусов.

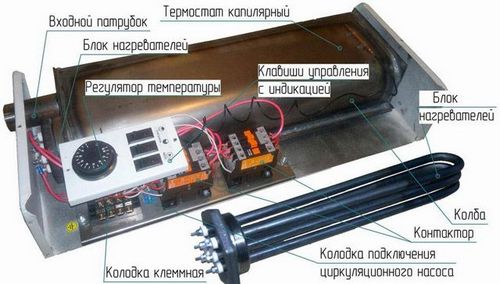

Котлы на электричестве

Самодельные котлы отопления для частного дома, питающиеся от электричества, не редкость. Простейший вариант — ТЭНы, которые монтируют сразу в отопительную систему, без котлов. Но более распространенными являются агрегаты, изготовленные из широкой трубы. При этом она должна быть съёмной для того, чтобы можно было подобраться к ТЭНу в случае необходимости.

Заслуживают внимания электродные агрегаты, в которых электрический ток пропускается через жидкость, содержащую соль. В результате хаотического движения ионов идёт выработка тепловой энергии. Но изготовить такой котёл сложнее, чем обычный ТЭНовый. Требуются знания электротехники и соблюдение мер по электробезопасности.

Бывают случаи, когда из-за неправильной сборки или монтажа такого агрегата возникал электродуговой пробой теплоносителя или накапливался легко воспламеняющийся электролизный газ в контуре системы.

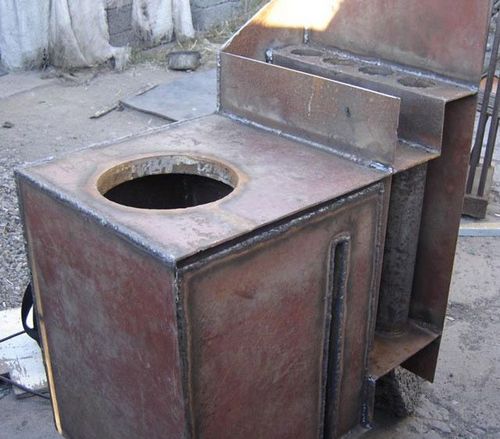

Как собирают котлы

Когда заходит речь о самодельном устройстве, возникают вопросы: из чего и как сделать? Сделать отопительный котел нужно так, чтобы он был безопасным в эксплуатации. Для этого нужно запастись жаропрочным стальным листом. Он не должен прогорать от открытого огня и быстро изнашиваться.

Такую сталь найти не просто, покупать дорого. Чугун лучше всех справляется с высокими температурами, но работать с ним в домашних условиях не просто. Изготавливают чугунные конструкции в специализированных цехах.

Твердотопливные котлы по конструкции можно разделить на два вида:

• для водяного контура с классической камерой сгорания;
• пиролизные агрегаты с дополнительной верхней камерой сгорания.

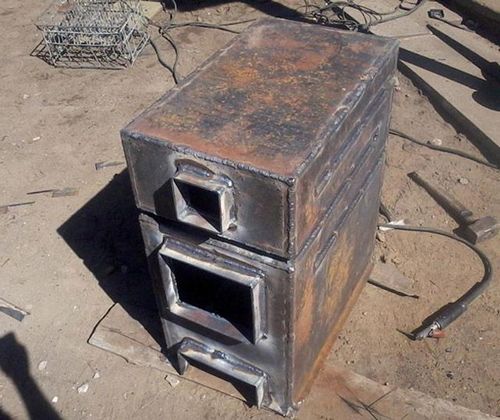

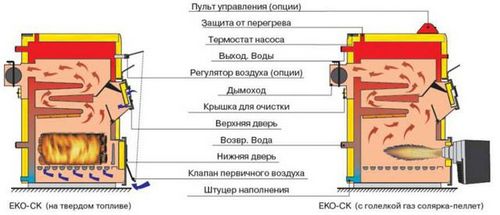

Котлы с классической камерой сгорания

Обычные котлы имеют камеру сгорания, в которой установлены стальные жаропрочные колосники. Поверх них закладывают топливо. Оно сгорает, пепел и зола проваливаются в нижний отсек котла. Перед каждой растопкой зольник нужно чистить.

Рядом с камерой сгорания располагают ёмкость, где нагревается вода для водяного контура отопительной системы. В нижнюю часть ёмкости поступает остывшая вода, которая постепенно поднимается, прогреваясь.

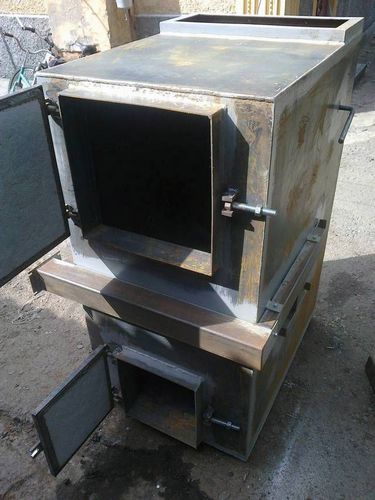

В котле две жаропрочные дверки: для загрузки топлива и зольника. Нижняя камера позволяет циркулировать воздуху.

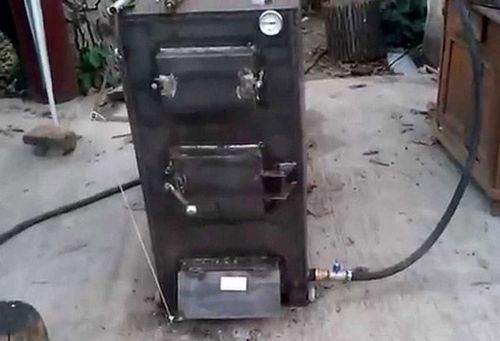

Пиролизные агрегаты

Пиролизные агрегаты имеют преимущество перед традиционными: максимальный КПД.

Они имеют дополнительную камеру. Туда поступают газы после сгорания топлива. Там они догорают, выделяют тепловую энергию, она так же идёт на обогрев помещения.

Оптимальной будет конструкция, где камеры располагают одна над другой, одинаковой формы, но разные по высоте. Размер камеры догорания газов должен быть не менее 30–40 процентов от объёма основной камеры.

Важно. Пиролизные котлы заводского выпуска способны непрерывно работать (без дополнительной закладки топлива) около суток. Самодельные больше 10–15 часов не потянут.

Пиролизным котлам требуется принудительное поступление воздуха. При мощности до 15 кВт на нижней дверце монтируют вентилятор. Выполнять загрузку топлива в процессе работы агрегата нельзя.

Как собирают ТЭНы

Как сварить котел отопления своими руками на основе ТЭНа, которым можно отопить загородный дом? Понадобятся следующие детали:

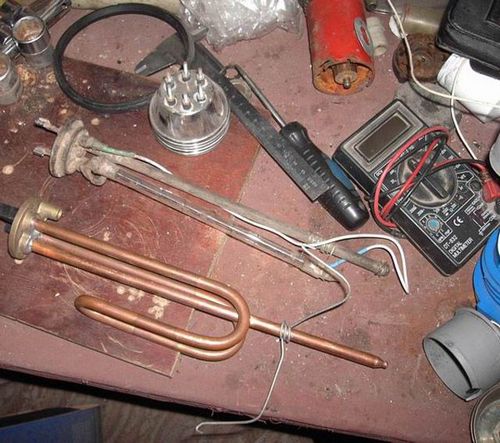

• ТЭН, который будет нагревать воду (мощностью 1 – 1,5 кВт);
• труба большого диаметра;
• фланец для закрепления ТЭНа;
• крепежи под фланец;
• два отрезка водопроводной трубы.

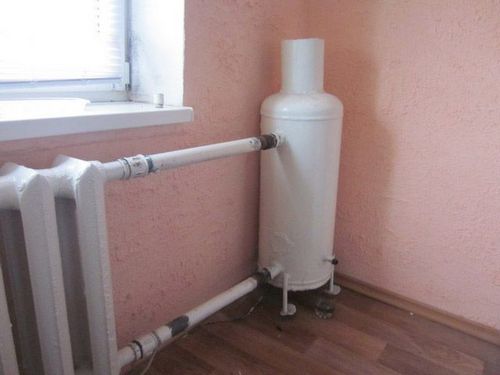

Внизу стальной трубы, выполняющей роль котла, фланцевым способом монтируют ТЭН. Вверху сооружают расширительный бак, в котором должно быть отверстие для залива воды.

Котёл соединяют с помощью отрезков водопроводных труб с батареями (подача и обратка). После того, как в систему будет залита вода, отопление можно включать.

На заметку. Выделенной линии электропитания не требуется. Достаточно обычной розетки, куда включают все электроприборы. По сравнению с электродным котлом, ТЭНовый безопасен. Жидкость не соприкасается с деталями, которые находятся под напряжением.

Минус такого обогрева — значительный расход электроэнергии, который особенно ощутим, когда площадь помещения большая. Котёл можно и усовершенствовать, поставив в него терморегулятор. Температура воды будет держаться на заданном уровне.

Для обогрева небольшого дачного домика достаточно котла-трубы не более полуметра высотой. Когда вода нужна не только для отопления, но и для горячего водоснабжения, мощность ТЭНа и объём котла нужно увеличить.

Итоги

Гарантии стабильной работы отопительных котлов, сделанных своими руками, нет. Возвратить или отремонтировать по гарантийному талону не получится. Но если постараться, можно сделать отопительный котел своими руками с такими эксплуатационными характеристиками, которые будет необходимы хозяину дома.
