Монтаж системы отопления частного дома

Установка системы отопления в частный дом может показаться сложной, но это вовсе не так. Для начала необходимо хорошо понять основы процесса и подготовиться к нему. Важно правильно рассчитать мощность отопительного оборудования и выбрать наиболее эффективную систему отопления для конкретного дома.

Содержание:

• Что такое система отопления?
• Водяное отопление
• Разновидности котлов
• Основная схема системы обогрева жилья
• Предварительные расчеты
• Подробнее о трубах
• Установка отопительной системы
• Монтаж трубопровода
• Газовое отопление в частном доме

Чтобы не ошибиться, нужно получить консультацию специалиста. Исправить ошибки будет очень сложно и дорого.

Что такое система отопления?

В жилых постройках частного сектора монтаж систем отопления делается индивидуально. Главной составляющей системы является жидкость, пар или газ, передающие тепло в нагревательные приборы по трубам. Паровое отопление основано на циркуляции пара, образующегося при нагревании воды. Превращаясь в конденсат, пар перемещается из отопительных приборов в котел, затем нагревается снова. Подобная система имеет небольшую эффективность, создавая множество проблем. Поэтому сейчас паровое отопление в жилых домах устанавливать запрещено.

Воздушное отопление — это, прежде всего, «теплый пол». Он требует заметных расходов на электроэнергию, установка этой системы не всегда представляется возможной.

Водяное отопление  — самый удобный и эффективный на данный момент способ обогреть частный дом. Монтаж отопления такого типа можно провести самостоятельно.

Водяное отопление

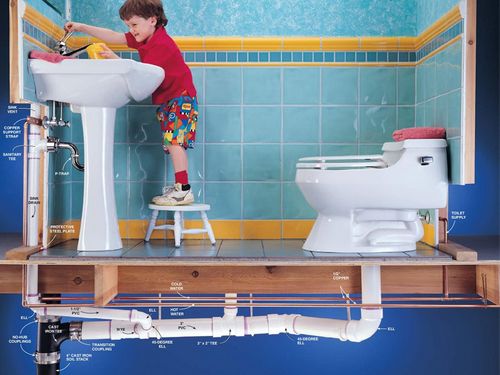

Монтаж отопления, водоснабжения, канализации в строящемся коттедже или доме проводится параллельно. Поскольку технологии сходные, инструменты и оборудование требуются одинаковые.

Для обустройства отопления с жидким теплоносителем требуется:

• водогрейный котел;
• круговой гидронасос, прогоняющий жидкость по системе от котла до радиатора, для антифриза требуется насос большей мощности;
• демпферный бачок регулирует подачу жидкости за счет эластичной мембраны, которая прогибается под давлением воды;
• контур системы отопления состоит из батарей и труб подачи нагретой воды;
• отопительные приборы — батареи и т. п.;
• первичные измерительные преобразователи (датчики и регуляторы) для контроля внутрисистемной температуры и обеспечения бесперебойной работы отопления.

Для работы нужны следующие инструменты:

• электродрель или перфоратор;
• молоток;
• шуруповерт;
• рулетка;
• строительный уровень;
• набор разводных ключей.

Разновидности котлов

Вид нагревательного котла определяется топливом, на котором он работает. Чтобы правильно выбрать энергоноситель, нужно ознакомиться с основными характеристиками котлов различной категории.

Монтаж котлов отопления, работающих на брикетах или паллетах, т. е. твердом топливе, обычно проводится в строениях площадью не более 100 м². Твердое топливо — торф, дрова, паллеты или уголь, доступны по цене. Однако для него требуется место хранения. Ведь камера сгорания твердотопливного котла должна наполняться каждые 10-12 часов. Такому котлу требуется периодическая чистка.

Пиролиз — современный вариант твердого топлива. Пиролизный котел может работать без наполнения вручную несколько дней, т. к. топливо подается автоматически. Эффективность отопления на пиролизе повышается за счет сгорания не только топлива, но и выделяемого газа.

Жидкое топливо — керосин, дизель или мазут, чаще используется в степных районах. Жидкотопливные котлы не требуют частой загрузки. Их отливают из чугуна, поэтому они имеют довольно большой вес. Хранить запас топлива нужно согласно ГОСТ 1510-84.

При наличии газовой магистрали целесообразнее установить газовый нагревательный котел. Газ — самое дешевое топливо. Если центрального газоснабжения в доме нет, возможен монтаж котлов отопления, работающих на био- или сжиженном газе. Такие котлы обязательно регистрируются в Ростехнадзоре. Они должны устанавливаться только специалистами.

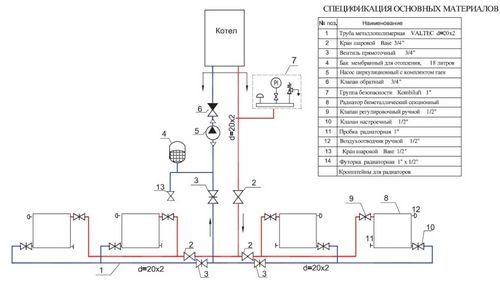

Основная схема системы обогрева жилья

Одноконтурные водяные котлы используются только для отопления помещений. Для горячего водоснабжения устанавливается специальный бойлер. За счет двухконтурной системы производится отопление и горячее водоснабжение.

Разводка без циркуляции не обеспечивает отвод остывшей воды. Батареи нагреваются неравномерно. Температура в них падает по мере удаления от котла. Эффективность такой системы низкая, установить необходимую температуру практически невозможно.

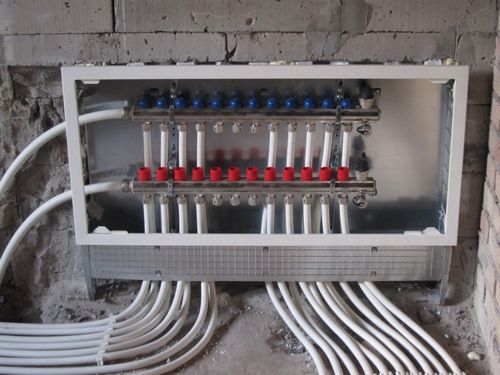

Двухтрубная циркуляционная разводка обеспечивает отопительные приборы трубами для подачи горячей и отведения остывшей воды. Все батареи нагреваются до одинаковой температуры. Разводка коллекторного типа предполагает подключение 2 труб к каждому отопительному устройству. Трубы подключаются к котлу через коллектор, не соединяясь между собой.

Предварительные расчеты

Монтаж систем отопления требует досконально рассчитать все основные параметры, которые позволяют определить требуемую мощность нагревательного котла, диаметр труб и объем отопительных приборов. Вначале определяется общий объем дома в кубометрах, включая все неотапливаемые помещения. В санузлах, кладовках, коридорах и т. п. радиаторы не устанавливаются. Но определенный процент тепла расходуется за счет этих помещений.

Необходимое количество энергии на 1 м³ — показатель, который зависит от климатических условий региона. Для умеренного климата исходная мощность котла составляет от 40 Вт/м³. К полученному результату нужно добавить не менее 20%, чтобы котел не работал на пределе.

Объем радиатора рассчитывается для каждого помещения отдельно. Для этого исходная мощность котла умножается на величину объема комнаты. Добавляются 20% от полученного результата. Полученный показатель нужно разделить на мощность 1 ребра выбранного радиатора. Полученная величина, округленная до целого значения, покажет необходимое число секций радиатора в комнате.

Подробнее о трубах

Монтаж отопления и водоснабжения проводится с использованием металлических, медных, полипропиленовых или металлопластиковых труб. От котла до отопительного контура прокладывают трубы только из металла. Хотя они постепенно ржавеют. Медные трубы должен устанавливать специалист, имеющий опыт и соответствующее оборудование.

Металлопластиковые трубы делают из алюминия, покрытого пластиком. Их можно монтировать своими руками. Такие трубы имеют небольшой удельный вес и высокую надежность.

Монтаж отопления из полипропиленовых труб также может проводиться самостоятельно. Такие трубы весят мало, монтируются легко. Срок их службы достаточно долог.

Подсоединение труб к котлу осуществляется напрямую, без промежуточных соединителей. Основная магистральная труба композитного стояка внутри помещения должна иметь диаметр 22 мм.

Установка отопительной системы

Вначале проводят монтаж нагревательного котла. Для него обустраивается бетонная или асбестоцементная подставка. После установки дымовой трубы все стыки и швы между ней и котлом герметизируют глиной. Цемент может потрескаться.

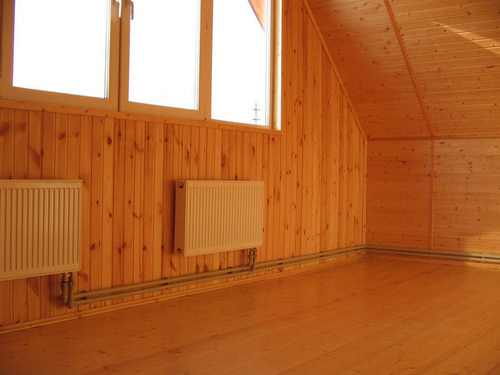

Монтаж радиаторов отопления в комнатах начинается с установки кронштейнов, прикрепляемых дюбелями к внешней стене дома. Оптимальный вариант расположения отопительных приборов — подоконная зона. Основные нормы установки отопительных приборов:

• удаленность от вертикальной поверхности, т. е. стены, — не менее 20 мм;
• удаленность от нижней горизонтальной поверхности, т. е. пола, — от 70 до 150 мм.

Монтаж радиаторов отопления проводят, соблюдая основные правила установки:

• предварительная разметка под крепеж;
• установка всех приборов на одинаковой высоте;
• отсутствие уклонов, которые затруднят прохождение воды;
• распаковка радиаторов только после установки и окончательного тестирования системы в целом.

Монтаж трубопровода

После установки радиаторов начинают монтаж труб отопления, а также других узлов. Сначала врезается сливная труба для воды. Она крепится в самой нижней точке системы между главным стояком и котлом. На 3 м (и более) выше котла устанавливается демпферная емкость. Оба узла снабжаются шаровыми кранами для перекрывания воды.

Тепловой насос нужно установить со стороны притока отработанной воды в котел. Циркуляция настраивается соответствующим образом. На случай повреждения насоса нужно смонтировать дополнительные трубы в его обход, снабдив их шаровыми кранами. При необходимости эти трубы будут нести основную нагрузку во время ремонта или замены нагревательного котла.

Установка шаровых кранов на самостоятельных составляющих отопительной системы обязательна. Это позволит производить мелкий ремонт и замену поврежденных элементов без особых проблем. Если в системе монтируется более 1 магистрального стояка, разводки труб снабжаются специальными вентилями. Это позволит сбалансировать гидравлическое сопротивление во всех ответвлениях отопительной системы.

Когда монтаж системы отопления частного дома закончен, производится первый пробный запуск всей конструкции. Делать это нужно исключительно под наблюдением специалиста. Это позволит избежать серьезных аварий.

Газовое отопление в частном доме

Монтаж газового отопления в небольшом доме или коттедже проводится в следующем порядке:

• проведение расчетов и оформление проектных документов;
• покупка требуемого оборудования;
• монтирование и предварительное тестирование системы;
• запуск.

При проектировании нужно учитывать такие технические характеристики, как:

• основные параметры котла;
• производительность насоса;
• мощность нагревательных приборов;
• вероятность обустройства воздушного отопления и подогрева воды.

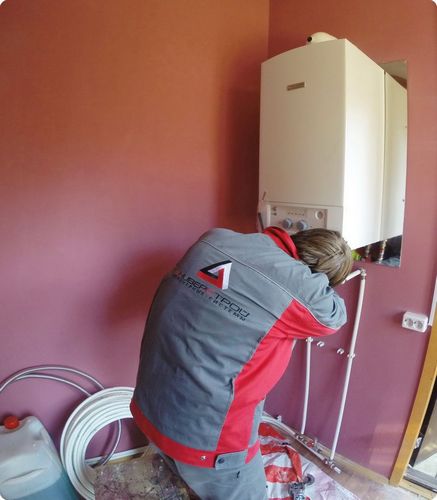

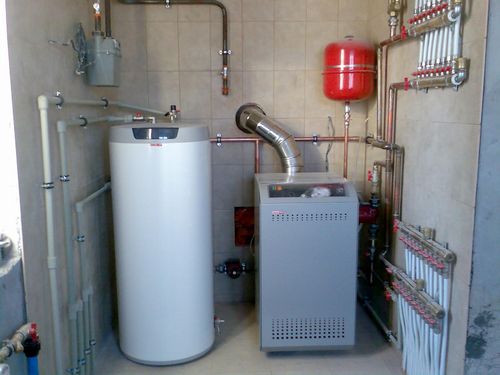

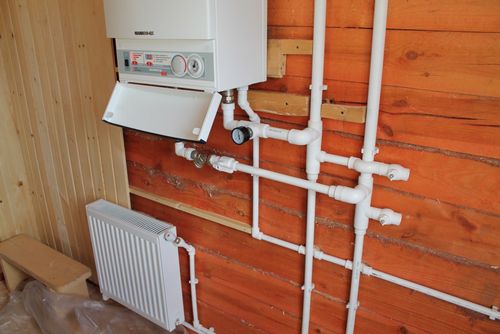

Газовые отопительные котлы настенного образца удобнее для небольших построек. Их подвешивают на несущую стену без обустройства специального помещения. Напольные котлы устанавливают в особую комнату-котельную. Необходимое дополнительное оборудование приобретается в комплекте с котлом. Техникой безопасности запрещается монтаж газовых котлов в подвальных и цокольных помещениях.

При желании можно обустроить газовую печь. Она имеет кирпичный корпус, устанавливаемый на бетонном фундаменте. К корпусу подсоединяется дымоходная труба.

По характеру разводки (одно- или двухтрубная) подбирается газовый котел одноконтурного или двухконтурного образца. Одноконтурный котел дополняется устройством для нагревания воды под высоким давлением, т. е. бойлером. Особые выводы, подведенные к баку, служат для обустройства системы подачи нагретой воды.

При установке двухконтурного котла, нагревание воды происходит во внутреннем парогенераторе. Дополнительно можно подключить воздушное отопление. Посредством установки  двухконтурного котла можно повысить эффективность обогрева помещений и снизить себестоимость оборудования.

Вода разогревается в теплообменнике котла и закачивается по трубам в радиаторы. Перемещение воды обеспечивается насосом по принципу принудительной циркуляции. Отопительная установка с естественным кругооборотом воды предполагает монтаж демпферной емкости на максимально возможной высоте.

Установка программируемого устройства облегчит управление газовой системой отопления. С его помощью задается требуемая температура, время работы оборудования и другие параметры.
