Схема отопления одноэтажного дома: подробный обзор системы с фото и видео

Вертикальное подключение

В данной схеме горячая вода, подогретая в котле, поступает через трубопровод в первый радиатор, а затем направляется во второй. Проходя через все радиаторы, теплоноситель возвращается обратно в котел. Однако в данной схеме существует один недостаток.

Контуры напольного обогрева

Как и коллекторная схема, водяной теплый пол монтируется в процессе строительства или ремонта двухэтажного дома. Есть 2 способа устройства напольного обогрева:

  • замоноличивание змеевиков из труб в цементно-песчаной стяжке;
  • раскладка труб греющих контуров в теплораспределительных металлических пластинах без заливки стяжки.

Концы труб Ø16 х 2 мм, уложенных змейкой либо улиткой, подсоединяются к гребенке, о которой говорилось выше и подробно рассказано в отдельной публикации. Коллектор со смесительным узлом или термоголовками RTL обеспечивает подачу в контуры теплоносителя с температурой не выше 50 °С.

Преимущества теплого пола очевидны – реальная экономия энергоносителей 15—20% за счет нагрева поверхности до температуры 20—25 °С и комфорт для проживающих в доме. Теперь о негативных моментах:

  1. Устройство теплого пола в двухэтажном жилище – затея не из дешевых. По стоимости материалов и монтажа это самый дорогой вариант отопления помещений.
  2. Греющие контуры, особенно в цементной стяжке, очень инертны в плане регулировки. Представьте, холодный монолит выходит на рабочий режим в течение суток. Чтобы комната не перегревалась, треть от потребной тепловой мощности должны поставлять батареи, быстро реагирующие на изменение температуры воздуха.
  3. В случае неисправности либо утечки воды в контуре бетонную стяжку придется ломать.

Способ устройства теплых полов без цементной стяжки

Невзирая на перечисленные проблемы, теплые полы используются домовладельцами все чаще – слишком уж комфортный обогрев и ощутима экономия топлива. В отличие от других систем отопления, греющие контуры абсолютно не портят интерьер помещений.

Типы двухтрубной системы горизонтальной компоновки

Самый распространенный вариант обогрева жилого одноэтажного дома — двухтрубная система теплоснабжения с горизонтальной разводкой.

Для организации такого отопительного контура используются следующие схемы:

  • тройниковая или по другому периметральная;
  • коллекторная, иначе лучевая.

Согласно тройниковой схеме трубы соединяются тройниками, трубопроводы прокладываются по периметру помещения, последовательно подключаются к приборам. Теплоноситель в периметральной системе перетекает от одной батареи в другую, несколько остывая по пути.

По движению нагретого и остывшего теплоносителя тройниковые варианты подразделяются на попутные и встречные. В тупиковой схеме горячая и охлажденная вода перемещается в разных направлениях. В попутной нагретый и отработанный теплоноситель течет в одну сторону.

В коллекторной схеме от центрального органа системы, коллектора, трубы проводятся к каждому из радиаторов, за счет чего теплоноситель поступает во все приборы одновременно.

Принцип устройства напоминает солнечные лучи, исходящие от расположенного обычно в центре распределителя теплового потока. В лучевых разновидностях разводки теплоноситель движется только в разные стороны.

Отопительная двухтрубная поэтажная система: особенности обустройства частного дома

Как понятно из названия, двухтрубная отопительная система двухэтажного дома являет собой подвод к батареям и прочим обогревателям от котла двух магистральных трубопроводов.

В одном трубопроводе содержится горячая вода, которая нагревает батареи, ну а во втором — холодная вода из радиаторов, которая поступает в газовый котел обратно для отопления частного дома.

Однотрубная система отопления двухэтажного дома настолько же эффективна, как и двухтрубная.

Можно привести несколько примеров, чтобы понять, насколько применение магистрали с горячей водой без обратки является эффективным:

  1. Скорость нагрева и высокая эффективность теплоносителя.
  2. Экономичность. При использовании двухтрубной системы отопления возможно без проблем контролировать температуру воздуха в здании, достигая необходимого уровня комфорта.
  3. Возможность выбора самой оптимальной схемы устройства отопления.

Схемы устройства двухтрубной системы отопления двухэтажного дома

Схема горизонтальной двухтрубной коллекторной системы отопления.

Однотрубная отопительная система двухэтажного дома, как и двухтрубная, предусматривает установку радиаторов и трубопроводов по нескольким главным схемам.

Каждая из таких схем, естественно, имеет свои преимущества и особенности, которые рассмотреть будет не лишним:

  1. Лучевая схема с распределителем. Данная схема двухтрубной отопительной системы двухэтажного дома широко распространена, и ее популярность заключается в личном монтаже отвода и подвода теплоносителя. Монтаж труб зачастую производится прямо в пол.
  2. Среди достоинств данной схемы: сохранение композиции стиля интерьера, наиболее эффективный контроль отопления, регулировка подачи теплоносителя.
  3. Последовательная схема с целью подачи теплового носителя имеет большую популярность у хозяев маленьких загородных двухэтажных домов благодаря низкому показателю материалоемкости.
  4. Такая схема подразумевает последовательное подведение к каждой отопительной батарее труб обратной и подающей магистрали (на нее очень похожа обычная однотрубная отопительная схема двухэтажного дома).
  5. Благодаря использованию последовательной схемы двухтрубного отопления уменьшается цена устройства, появляется возможность установки индивидуального теплового регулятора на каждый радиатор.

Двухтрубные отопительные системы двухэтажного частного дома: модернизация разводки

Схема отопления двухэтажного дома.

  1. В силу особенностей каждого отдельного двухэтажного дома зачастую хозяева недвижимости самостоятельно дорабатывают установленное отопление.
  2. Это очень практично и удобно, так как инструкция по установке не всегда стандартизирована, порой не дает возможности достичь высокой эффективности работы оборудования отопления.
  3. Следует заметить, что многие видео и фото в сети интернет рассказывают о том, что самым большим спросом у собственников загородного жилья пользуется установка насоса и расширительного бака в двухтрубную систему отопления.

Схема двухтрубной системы водяного отопления с естественной циркуляцией.

Благодаря таким модернизациям можно увеличить производительность работы, эффективность, а также уменьшить затраты на нагрев теплоносителя:

  1. Установка расширительного бачка. Данное устройство помещать необходимо почти в самой высокой точке дома — к примеру, на чердаке коттеджей.
  2. Благодаря такому бачку теплоноситель будет циркулировать свободно в тепловой магистрали, не создавая лишнего давления;
  3. Рекомендация: желательно монтировать бачок большого объема «с запасом», так как это поможет снабдить постоянную циркуляцию необходимого объема теплоносителя.
  4. Монтаж насоса. Отопление для современного трех- или двухэтажного загородного дома с естественной природной циркуляцией (отопление самотоком) — довольно устаревший вариант.
  5. На сегодняшний день увеличить производительность помогает установка специального насоса.

Врезка обратки в трубопровод непосредственно специального насоса дает возможность ускорить существенно нагрев до оптимальной температуры, сэкономить деньги на покупке топлива.

Теплоноситель, к тому же, циркулирует гораздо быстрее с насосом, соответственно, благодаря этому всегда в доме будет оптимальная температура, в том числе на втором этаже.

Определение мощности теплых полов

Если вы решили использовать в качестве обогрева «теплый пол»,
оборудование следует подбирать исходя из следующих показателей мощности:

  • для жилой комнаты или кухни мощность равняется 120-140 Вт/м²;
  • для застекленного балкона – 130-170 Вт/ м²;
  • для ванной около 150 Вт/м².

При расчете мощности важно учитывать и этаж здания. Например, для первого этажа этот показатель надо увеличивать на 20 %

Расчет труб для теплого пола производится по следующей формуле:
L (длина труб) = AR (площадь жилья)/a (шаг укладки)+2*Lzu (длина подающих труб отопления) — 2*Ld (длина проходных отопительных труб).

Схемы разводки отопления

В двухэтажных домах используют такие схемы разводки отопления: однотрубная, двухтрубная, а также коллекторная. При однотрубной достаточно сложно регулировать температуру в здании. Это происходит от того, что нет возможности перекрыть один из радиаторов, когда все остальные отопительные приборы работают. Поэтому, когда горячая вода переходит от одной батареи к другой, она всё больше охлаждается.

Так как у каждого агрегата отопления есть по две трубы, по одной идёт горячая вода, а по другой – уже остывшая. Ещё эта система отличается от однотрубной тем, что у неё иной порядок подключения приборов отопления. Специалисты рекомендуют перед каждым радиатором монтировать регулировочный бак.

Схема двухтрубной системы отопления

Для того чтобы в двухэтажном доме была нормальная циркуляция, достаточно дистанции между центром котла и верхней точкой подающей магистрали, при этом можно ставить расширительный бак на верхнем этаже, а не на чердаке. А трубу подачи прокладывают под потолком или под подоконниками.

Поэтому рекомендуется ставить дополнительный байпас вместе с циркуляционным насосом, что значительно сэкономит время при запуске такой системы, как схема отопления двухэтажного загородного дома, и при этом в здании будет более равномерно распределяться тепло.

Схема отопления с байпасом и насосом

Кроме установки радиаторов, в двухэтажном доме с использованием котла вместе с встроенным насосом циркуляции можно устанавливать и систему «тёплый пол», подключать полотенцесушитель одновременно на двух этажах. Специалисты советуют стояки второго этажа подключать возле самого котла.

При выполнении монтажа лучше всего использовать лучевую и коллекторную систему, она наиболее удобна, можно регулировать температуру во всех помещениях. Для всех отопительных приборов проводят по две трубы: прямую и обратную

Коллекторы размещают на каждом этаже, очень важно при этом, чтобы они находились в специально отведённом для этого шкафу, в котором располагают и всю запорную арматуру

Комбинированная система отопления: радиаторы и теплый пол

Коллекторные системы

Это универсальная схема отопления двухэтажного дома видео по устройству которой можно посмотреть ниже. Такие системы дают возможность выполнять отопление двухэтажного коттеджа схемы со скрытыми проводимыми трубами. Установка производится очень легко, поэтому ее может произвести даже человек без наличия специальных навыков.

Схема коллекторного отопления двухэтажного дома

Водяное отопление можно проводить как только на одном этаже, так можно и на всех сразу, но котёл рекомендовано размещать только на первом этаже, а на втором можно поставить расширительный бак. Рекомендуется трубы с горячей водой проложить под потолком или под подоконником, то есть, в наиболее уязвимых местах для холодного воздуха. Обязательно на каждый радиатор ставить отдельный регулирующий кран.
Выбирая план отопления двухэтажного дома, очень важным моментом является принять правильное решение, от этого зависит, насколько комфортно будет вам в холодную погоду, как долго прослужит вся принципиальная схема отопления двухэтажного дома, как часто нужно будет производить ремонт или менять трубы и многое другое. При неправильном выборе, при желании сэкономить сейчас может случиться так, что вам придётся постоянно что-то ремонтировать, менять, нанимать работников, а значит, тратить деньги, поэтому ни о какой экономии в данном случае нет и речи.

https://youtube.com/watch?v=vBKn-xBFBiY

Лучше в самом начале установить качественные трубы, радиаторы и другое, пусть и обойдётся это всё дороже сейчас, зато прослужит дольше и всё равно выйдет дешевле в дальнейшем. Правильно установленная схема системы отопления двухэтажного дома из качественных устойчивых материалов прослужит нескольким поколениям.

Сравнение по цене монтажа

Приверженцы однотрубных отопительных сетей любят напоминать о дешевизне данного типа разводки. Уменьшение затрат по сравнению с двухтрубной схемой обосновывается вдвое меньшим количеством труб. Мы утверждаем следующее: «ленинградка» обойдется дешевле тупиковой системы в одном случае — если паять отопление из полипропилена.

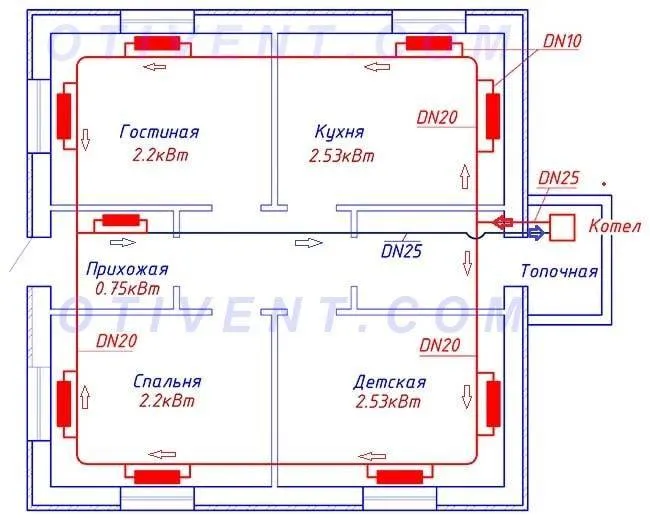

Докажем наше утверждение расчетами – возьмем в качестве примера одноэтажное жилище размерами 10 х 10 м = 100 м² (в плане). Нанесем на чертеж раскладку «ленинградки», посчитаем фитинги с трубами, затем сделаем аналогичную прикидку тупиковой разводки.


Общий обратный коллектор, проходящий через коридор, позволяет сохранить небольшой диаметр кольцевой линии. Если его убрать, сечение труб вырастет до Ø25 мм (внутренний)

Итак, для устройства однотрубного отопления понадобится:

  • труба Ду20 на коллектор (снаружи Ø25 мм) – 40 м;
  • тр. Ду25 Ø32 мм на обратку – 10 м;
  • тр. Ду10 Ø16 мм на подводки – 8 м;
  • тройник 25 х 25 х 16 (наружный размер) – 16 штук;
  • тройник 25 х 25 х 20 – 1 шт.

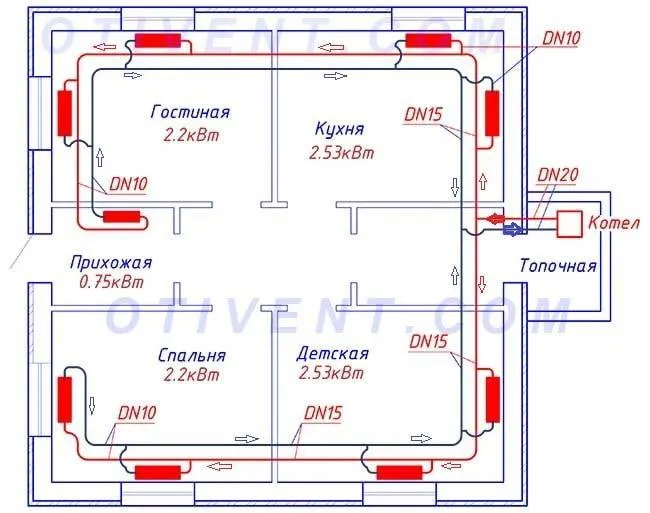

Ориентируясь по следующей планировке, выясним потребность в трубах и фитингах для двухтрубной сети:

  • тр. Ду15 Ø20 мм – 68 метров (магистрали);
  • тр. Ду10 Ø16 мм – 22 м (подводки радиаторов);
  • тройник 20 х 20 х 16 мм – 16 шт.

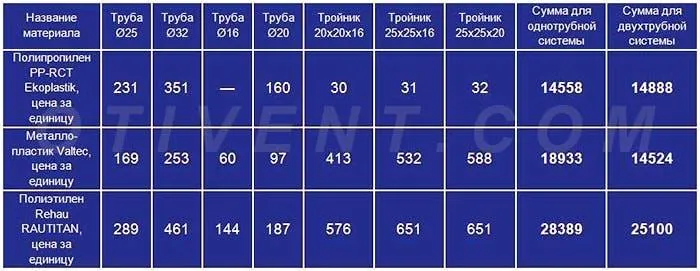

Теперь найдем актуальные цены на сантехнические фитинги и трубы из 3 материалов: армированный полипропилен PP-R, металлопластик PEX–AL–PEX и сшитый полиэтилен PEX от известных производителей. Результаты расчетов занесем в таблицу:

Как видите, затраты на полипропиленовые тройники и трубы практически одинаковы для обеих схем – плечевая оказалась дороже всего на 330 руб. По другим материалам однозначно выигрывает двухтрубная разводка. Причина кроется в диаметрах – цены труб большего сечения резко увеличиваются сравнительно с «ходовыми» размерами 16 и 20 мм.

Вы можете взять более дешевую сантехнику других производителей и выполнить расчет – соотношение вряд ли изменится. Заметьте, мы пропустили отводы 90° для поворотов труб и остальную мелочевку, поскольку не знаем точное количество. Если скрупулезно подсчитать все материалы, стоимость «ленинградки» увеличится еще больше. К аналогичным выводам пришел эксперт, демонстрирующий расчеты на видео:

Советы по выбору диаметров труб и подключению

Однотрубный вариант отопления можно спроектировать и смонтировать самостоятельно, не прибегая к сложным расчетам гидравлики. Упростим задачу и дадим полезные рекомендации по устройству одноконтурных систем:

  1. Максимальное число нагревательных приборов на одной петле закрытой «ленинградки» – 5 шт. Чтобы доставить к батареям нужный объем теплоносителя, хватит трубы Ø25 мм (Ду20). Подводки делаем из патрубков Ø16 мм.
  2. Если в силу объективных причин количество радиаторов на 1 кольце закрытой системы необходимо увеличить, сечение магистрали наращивается до диаметра 32 мм (Ду25), подводки – до 20 мм. Ставить на один трубопровод более 7 батарей экономически нецелесообразно, дешевле проложить 2 меньших линии.
  3. Минимальный диаметр горизонтального коллектора при естественной циркуляции – Ду40, наружный – Ø48 мм. В двухэтажном доме разгонный стояк и начало раздающих ветвей делается из трубы Ду50 (Ø57 мм), отдаленные участки уменьшаются до размера Ду32. Вертикальные линии до радиаторов – Ду20—25 в зависимости от тепловой мощности обогревателей.
  4. Для автоматического регулирования теплоотдачи подбирайте полнопроходные клапаны с термоголовками. В стандартных радиаторных вентилях отверстие чересчур маленькое.

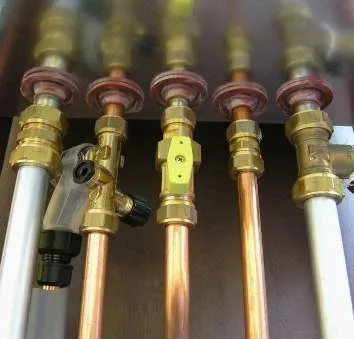

  5. Подключение к настенному либо напольному газовому котлу производится по типовой схеме, изображенной внизу на картинке. Похожим образом делается обвязка электрического водогрейного аппарата.
  6. К твердотопливному котлу «ленинградку» лучше присоединять через трехходовой смесительный клапан и буферную емкость. Поскольку в системе слишком мало теплоносителя, существует риск перегрева и закипания. Самотечную разводку, вмещающую более 200 литров воды, допускается подключать к ТТ-котлу напрямую.

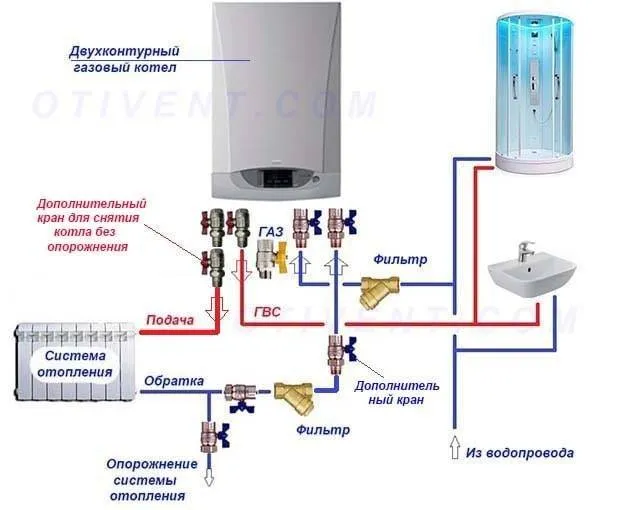

Типовая схема стыковки двухконтурного настенного котла с «ленинградкой»

Перечисленные рекомендации помогут правильно организовать отопление, если применять однотрубные разводки с умом. Разбор распространенных ошибок и вопросов касательно монтажа «ленинградки» смотрите в очередном видео:
