   Циркуляционный насос –

Данный гидравлический механизм изменяет энергию, происходящую от механического движения двигателя или силы человеческих или животных мышц (как это бывает в случае с ручными насосами), в поток энергии, направляющий жидкость. Такой процесс служит для передачи и направления жидкости с энергией напора по замкнутой системе. Если вы хотите узнать, как корректно установить циркуляционный насос в систему отопления, мы готовы помочь.

Если говорить проще, циркуляционный – такой же насос, как и всякий другой, но предназначен для придания дополнительной энергии напора жидкости (движения) по замкнутой схеме, как, к примеру, в системах отопления.

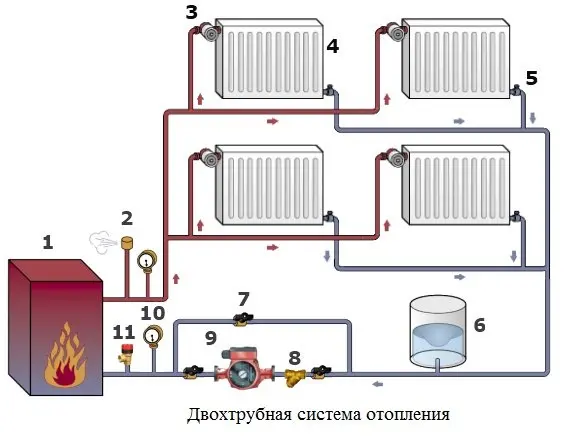

Установка циркуляционного насоса, как и любого другого механического агрегата, осуществляется по определенным правилам с использованием знаний основ работы всей замкнутой системы циркуляции жидкости. Необходимо четко соблюдать примерные схемы установки циркуляционных насосов, как показано ниже.

 Где под номерами обозначены:

  1. Тепловой котел нагрева воды в системе отопления;

  2. Механический клапан стравливания излишнего давления в системе – система безопасности;

 3. Регулируемый вентиль входа воды в радиатор;

 4. Радиатор отопления;

 5. Выходной штуцер из радиатора;

 6.Расширительный бак системы отопления;

 7. Перекрывные краны подключения насоса в систему отопления (байпас);

 8. Фильтр грубой очистки воды – теплоносителя;

 9. Циркуляционный насос повышения давления в системе отопления;

 10. Гидравлический манометр давления в системе – система безопасности;

 11. Механический кран стравливания воздуха из системы отопления-система                                                                                                                                   безопасности.

Установка циркуляционного насоса видео:

Конкретно разберем, как происходит установка циркуляционного насоса в систему отопления. Во-первых необходимо определиться по какой схеме Вы будете осуществлять повышение давления горячей воды в системе отопления:

 • Если давление в системе позволяет большую часть энергии котла расходовать на поддержание нормальной циркуляции теплоносителя, то можно включить насос в систему через байпас, соблюдая правила установки циркуляционных насосов, чтобы можно было временами обходиться без дополнительной подпитки процесса циркуляции;

 • Если система не может обойтись без дополнительной подпитки давления насосом, то в этом случае подсоединение последнего должно производиться непосредственно на каждый стояк отопления (в многоэтажной схеме отопления) или в каждом контуре в трубопроводе отопления. Для максимально безопасной работы всей системы и выравнивания разницы температур рекомендуется предварительно купить гидрострелки.

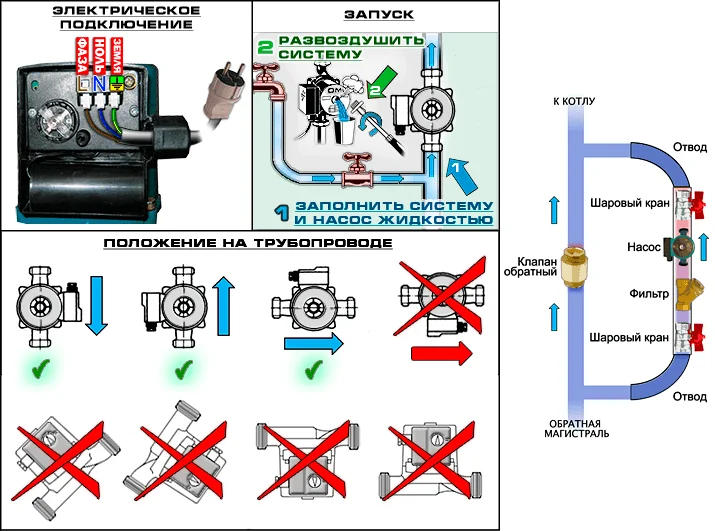

 В любом случае необходимо придерживаться определенных правил по установке:

 • Соблюдать схему направления подачи потока теплоносителя по меткам на корпусе насоса;

 • Размещать ось ротора насоса только в горизонтальном положении, чтобы не уменьшалась его производительность и насос не перегревался;

 • Соблюдать правила безопасности при подключению насоса к электропитанию с правильным подсоединением проводки;

• Перед запуском насоса, заполните систему водой и избавьте ее от воздушной пробки.

 Во-вторых обзаведитесь необходимыми материалами для установки насоса:

 • Запорными шаровыми кранами на управление работой байпаса в нужном количестве по выбранной схеме;

 • Отдельно купите один шаровой кран по диаметру основной магистрали отопления, который надо будет установить перед котлом;

 • Достаточно разъемных соединений для обустройства байпаса;

 • Трубы для обустройства байпаса;

 • Купите дополнительный фильтр грубой очистки, который будет стоять перед насосом;

 • Различные концевики и муфты соединений.

 Сам процесс устройства байпаса Вы можете представить себе из приложенных схем. Для людей, которые имели дело с трубами, нарезкой определенной резьбы или устройстве и соединении пластиковых труб магистрали, все эти работы не составят труда, как и размещение и установка самого циркуляционного насоса.

 Если все это очень трудно выполнить самостоятельно, то на нашем сайте Вы через консультанта можете заказать услугу «установка циркуляционного насоса», цена за оказание таких работ Вас приятно порадует! А для начала советуем посмотреть как же правильно выбрать циркуляционный насос для отопления в Беларуси.

Смотрите также

1. Новая модель циркуляционного насоса отопления от GRUNDFOS

2. Как выбрать циркуляционный насос для отопления

Вернуться в Каталог насосов ♦ Полезные статьи ♦  Контакты ♦ На главную страницу

В каком месте ставить циркуляционный насос?

Циркуляционный насос обычно ставят на горизонтальный участок трубы, находящейся между теплогенератором (например, котлом) и системой отопления. Это может быть как горизонтальный участок горизонтальной трубы, так и вертикальный участок, который переходит в горизонтальный.

Если у вас есть схема отопления с гидравлической развязкой, то циркуляционный насос следует установить на входной коллектор (обычно он располагается ниже отопительного котла). В этом случае насос обеспечивает движение теплоносителя через обратную линию системы отопления.

Кроме того, при выборе места установки циркуляционного насоса следует учитывать доступность для обслуживания и замены, а также шумоизоляцию. Обычно насос устанавливают на специальный кронштейн или на стену вблизи системы отопления.
