Изготовление схемы коллектора для теплого пола своими руками

Краткое содержание

• Принцип работы агрегата
• Состав системы
• Где и как правильно установить коллектор?
• Как подключить коллектор к теплому полу?
• Как соорудить самостоятельно коллектор?
• Видео: Распределительный коллектор и насосно-смесительный узел для теплого пола

Для обеспечения эффективной работы водяного теплого пола рекомендуется не прямое подключение нагревательных элементов к котлу. Более целесообразным решением будет использование коллекторного узла, который представляет собой сложную систему.

При актуальности можно также изучить схему коллектора теплого пола, вводя этот аспект в качестве дополнительной темы для обсуждения.

Коллектор для водяного теплого пола

Принцип работы агрегата

Коллекторный узел – это специальный агрегат, при помощи которого происходит смешивание и передача теплоносителя из разных контуров отопительной системы. В результате такого действия температура воды, которая циркулирует по трубам, выравнивается. Это позволяет добиться стабильности отопления. В результате температура воздуха в помещении будет достигать определенного уровня, который задан из центра управления.

Схема коллектора представляет собой сложную систему, которая может работать благодаря наличию двух труб:

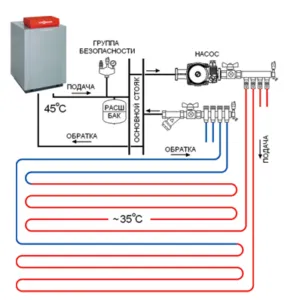

Принцип действия коллектора для теплого пола

• подающей. Она выходит из котла и доставляет в конструкцию водяного теплого пола теплоноситель. Он отличается высокой температурой, которая может достигать +90°С;
• возвратной. Она предназначена для перемещения отработанной охлажденной воды из теплого пола обратно в систему. Данная жидкость повторно нагревается в котле, что обеспечивает постоянную циркуляцию.

Схема работы коллектора подразумевает наличие постоянной цикличности, которая достигается благодаря наличию циркуляционного насоса. Когда конструкция теплого пола не слишком протяжная, данный элемент может отсутствовать. Тогда схема коллекторного узла подразумевает наличие естественной циркуляции без любых вспомогательных агрегатов.

Коллектор теплого пола IVAR

[ads-mob-1][ads-pc-1]

Состав системы

Для изготовления распределительного узла применяют латунь или нержавеющую сталь. Они могут эффективно работать в условиях высокой температуры. Из данных материалов формируются основные элементы системы:

Где и как правильно установить коллектор?

Монтаж коллектора и его подключение к системе водяного теплого пола должен осуществляться с применением следующих рекомендаций:

Правильное подключение коллектора

• на один коллекторный узел должно приходиться не больше 9 контуров. В противном случае их должно быть несколько;
• монтаж коллектора нужно проводить посередине дома. При этом все контуры должны иметь приблизительно одну длину;
• коллекторный узел предпочтительней размещают в высшей точке;
• монтаж всех элементов агрегата производится в специальном шкафу, который должен находиться в доступном для ограниченного количества людей месте.

Как подключить коллектор к теплому полу?

Схема подключения коллектора к системе водяного теплого пола выглядит следующим способом:

• Монтаж коллекторного шкафа. Он устанавливается на высоте не меньше 1 м от чернового пола.
• Если использовать коллектор заводского изготовления, тогда трубопроводы для горячего и холодного теплоносителя уже поставляются в собранном виде. Они оборудованы кранами и необходимыми клапанами. Их необходимо только собрать, учитывая наличие 2 или 3 ответвлений.


  Подключение теплого пола к системе

• Дальнейший монтаж системы будет проходить намного проще, если закрепить трубки при помощи штатных кронштейнов.
• Производится подключение приборов контроля (датчиков), запорной арматуры, элементов присоединения и заглушек. Схема монтажа каждой детали тщательно описана в инструкции от производителя. Всеми рекомендациями нужно обязательно пользоваться на каждом этапе работ.
• Осуществляется монтаж образовавшейся конструкции в коллекторный шкаф.
• Производится подключение циркуляционного насоса и клапана. Последний может быть с термоголовкой или сервоприводом. Монтаж данных элементов также происходит с учетом рекомендаций производителя.
• К образовавшейся конструкции осуществляется присоединение трубопроводов от котла отопления. К отводам подключают трубы от нагревательных элементов.

Как соорудить самостоятельно коллектор?

Коллектор для теплого пола своими руками – это правильное решение. Соорудить его самостоятельно достаточно просто, что позволит сэкономить много денег. Такой агрегат заводского изготовления стоит недешево. При этом в любом случае необходимо дополнительно докупать некоторые элементы – циркуляционный насос, клапан для смесителя, запорную арматуру. Изготовить их самостоятельно весьма проблематично.

Сборка коллекторного узла

Большинство умельцев рекомендуют изготовить коллектор при помощи полипропиленовых труб и фитингов. Для этого потребуется несколько отрезков, диаметр которых будет составлять 25-32 мм. Также необходимо предварительно подготовить тройники, вентили и отводы. Их размер должен соответствовать параметрам выбранных труб. Число вентилей напрямую зависит от количества контуров.

Для изготовления коллектора своими руками нужно запастись специальным паяльником для полипропиленовых труб, который оснащен насадками. Также используют другие вспомогательные инструменты – ножницы, рулетку.

Для изготовления коллектора своими руками отмеряют и отрезают несколько элементов из полипропиленовых труб. Нужно это сделать таким образом, чтобы после установки между тройниками не образовывалось большого зазора. На следующем этапе к ним приваривают переходники и краны. Также присоединяют остальные фитинги, которые позволяют подключиться к насосу.

Детальная схема коллектора теплого пола

Такая конструкция имеет много недостатков. Контроль и регулировка осуществляется только вручную.
[ads-pc-2][ads-mob-2]

Видео: Распределительный коллектор и насосно-смесительный узел для теплого пола

Сергей

Главный редактор сайта. Профессиональный печник со стажем 8 лет.

Для чего нужен коллектор в ванной?

Коллектор в ванной комнате представляет собой распределительную систему для подачи воды из главного водопровода к отдельным потребителям в ванной комнате, таким как краны, душевые кабины, ванны, биде и т.д.

Основными функциями коллектора в ванной комнате являются:

1. Равномерное распределение воды по всем точкам потребления в ванной комнате. Коллектор позволяет сбалансировать давление воды, что позволяет избежать сильных изменений давления при использовании нескольких кранов одновременно.

2. Удобство управления потреблением воды. Коллекторы часто имеют отдельные краны или вентили для каждого потребителя в ванной комнате, что позволяет управлять подачей воды к каждому потребителю независимо. Это делает возможным удобное управление подачей воды в ванной комнате и экономию воды.

3. Уменьшение количества труб и фитингов. Использование коллектора позволяет сократить количество труб и фитингов, что уменьшает расход материалов и упрощает установку системы.

Таким образом, коллектор в ванной комнате играет важную роль в обеспечении комфортного и эффективного использования воды в ванной комнате.
