Организация системы водоснабжения для частного дома — советы и рекомендации

Как можно задействовать силу гравитации для обеспечения водоснабжения дома? Какая система способна функционировать при отключении электроэнергии? Какие компоненты необходимы для установки водонапорной башни в частном доме и сколько будет стоить выполнение такого проекта? Эти вопросы будут рассмотрены в нашей статье, посвященной системе водоснабжения дома.

• Интегрированная система
  • Устанавливаем расход воды
  • Подбираем материал ёмкости
  • Подбираем форму и размер ёмкости (ёмкостей)
  • Замеряем длину магистрали подачи и отвода воды
  • Утепление баков
  • Порядок работы по установке системы
  • Дополнительные работы
• Частично интегрированная система
• Комбинированная система

Интегрированная гравитационная система водоснабжения — за этим громоздким названием скрывается видоизменённая водонапорная башня (ВБ). А точнее, основные узлы башни, скомпонованные вблизи потребителя. В этой статье мы расскажем, как скомбинировать такое сооружение с домом полностью или частично.

Как видно из материалов предыдущей статьи, при установке ВБ есть расходы, без которых нельзя обойтись — это сами резервуары, трубопровод, фитинги, утеплитель и всё остальное, напрямую касающееся хранения и разводки воды. Но есть и второстепенные (косвенные) расходы — на возведение рамы или опорных стен башни. Здесь можно попытаться использовать уже существующие сооружения.

Интегрированная система

Такой вариант водоснабжения жилого дома реально осуществить при наличии свободного чердачного пространства, в котором будет находиться накопительный бак. Условие для осуществления проекта одно — стены и перекрытие должны быть прочными и не иметь значительного износа.

Для обустройства отдельного гидроаккумулятора нам понадобится:

1. Ёмкость для воды. Расчёт и выбор приведены ниже.
2. Подающий трубопровод.
3. Разводка водопровода по помещениям дома.

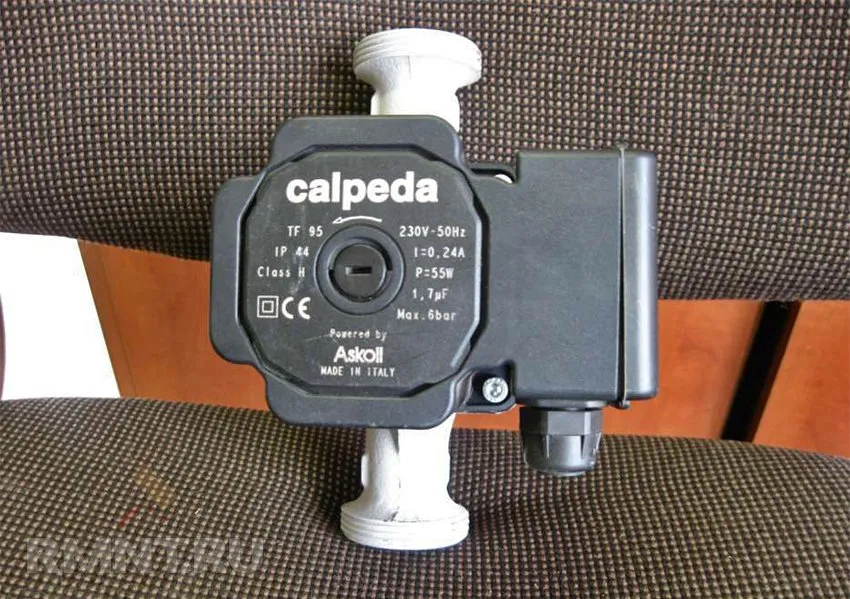

4. Циркуляционный насос Calpeda NC 25–40/180 или аналог.
5. Датчик давления Italtecnica PM/5G или аналог.
6. Датчик заполнения типа CM 12-3004 NB или аналог.
7. Клапан обратный муфтовый ВР/ВР нержавеющий AISI 304 DN 50 (60,3 мм) 2″ или аналог.
8. Фитинги, прокладки, уплотнители, утеплители и др.

Устанавливаем расход воды

Как правило, расход воды составляет не более 300–400 литров на человека в день. Зная количество проживающих людей, рассчитываем расход воды в пиковые периоды (одновременного использования). Например, в доме постоянно проживает семья из 5 человек, тогда объём запаса воды V будет равен:

• V = 400 х 5 = 2000 л или 2 тонны

Подбираем материал ёмкости

Учитывая, что температура на чердаке дома всегда будет выше нуля, разумно рассматривать варианты из пищевого пластика — резервуары не будут промораживаться. Тем более что предполагается использовать воду для гигиены и, возможно, приготовления пищи. Продукты окисления металла в ней ни к чему, как и дополнительные расходы на приобретение ёмкостей из нержавеющей стали.

Выбирая пластиковую ёмкость, вы получаете широкий ассортимент форм и размеров. Такие резервуары выпускают разных форм (цилиндры, кубы и параллелепипеды) и размеров (от канистры 5 литров до ёмкости в 5тонн). Осталось определить, какая форма подходит именно вам.

Сразу стоит оговориться — используя для водоснабжения дома подручный материал (б/у стальные бочки, самодельные баки), вы берёте на себя ответственность за здоровье потребителей воды (за качество воды).

Подбираем форму и размер ёмкости (ёмкостей)

При установке на чердаке такого массивного элемента следует соблюдать некоторые правила:

1. Во-первых, по возможности выберите место установки там, где имеется наибольшее пространство по высоте. Лучший вариант — строго под коньком. Это позволит подобрать максимально высокие баки, что, в свою очередь, даст увеличение высоты водяного столба.
2. Во-вторых, даже если перекрытие надёжное, под баки следует дополнительно соорудить лаги, распределяющие нагрузку. Они должны быть сплошными и достигать обоими концами капитальных (несущих) стен. Наилучший вариант — прямо над несущей стеной.
3. В-третьих, под баки следует обязательно подложить листы оцинковки с загнутыми в форме жёлоба краями. Это защитит материал деревянного перекрытия от промокания в случае аварийной утечки. Также стоит предусмотреть аварийный сток с примитивным клапаном.

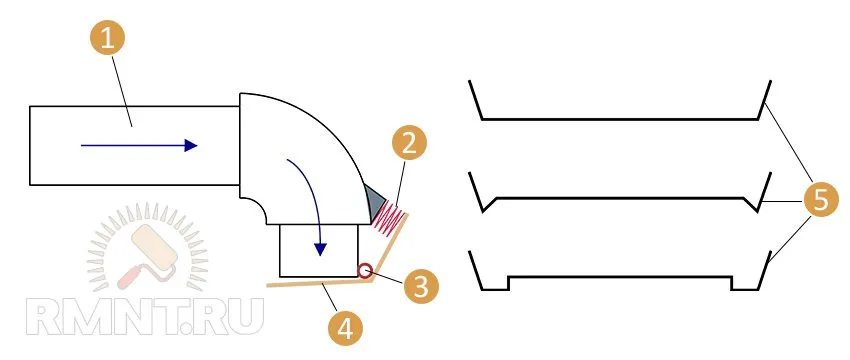

1 — аварийный отвод воды из желоба; 2 — пружина; 3 — крепление типа «рояльная петля»; 4 — клапан из пластины; 5 — варианты аварийного желоба

Все вышеперечисленные правила и меры предосторожности неактуальны только в случае, если перекрытие железобетонное.

Общее условие для всех ёмкостей — обязательное наличие «дыхательного клапана» или просто отверстия диаметром не менее трубы подачи. Именно этот элемент выравнивает давление в баке до атмосферного и делает систему гравитационной (открытой).

Примечание. При создании замкнутой (закрытой) системы используются заводские гидроаккумуляторы с резиновой мембраной, которая поддерживает постоянное давление во всей системе.

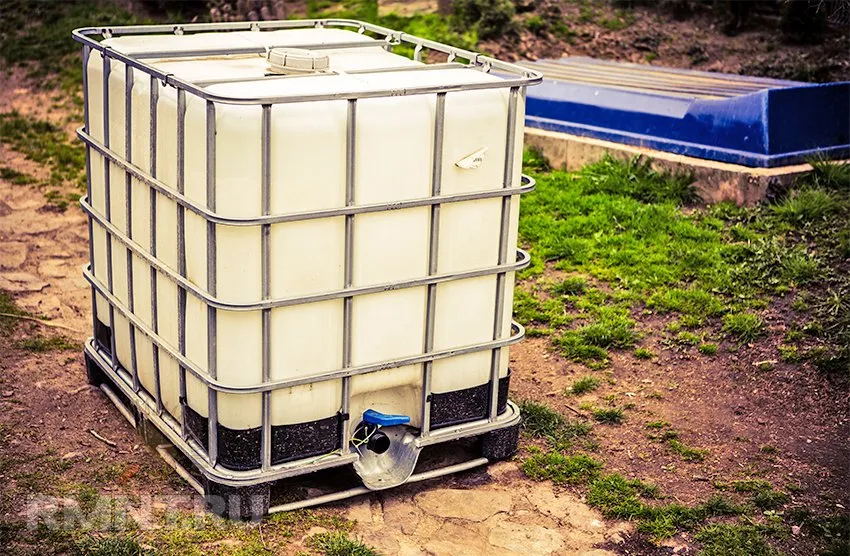

Вертикальные 1000–5700 л, горизонтальные 9000 л. При ограниченном пространстве чердака или выборе расположения в угловых точках можно применить горизонтальные ёмкости или «еврокуб».

Замеряем длину магистрали подачи и отвода воды

Эти показатели сугубо индивидуальны. Опытным путём установлено, что оптимальный диаметр трубы подачи для бытовых насосов — 50 мм. Рекомендация здесь одна — постарайтесь выдержать диаметр отвода 50 мм на максимальной протяжённости. В идеале — до узла потребления (смесителей, унитазов). Это обеспечит лучший напор в случае отключения электричества. Устанавливаем длину труб и количество фитингов путём замеров. Примем абстрактную цифру 20 метров с 10 фитингами (это понадобится для сметы).

Утепление баков

Несмотря на постоянную плюсовую температуру чердака, рекомендуем утеплить систему для подстраховки на случай простоя дома или отсутствия отопления. Пищевые баки плохо переносят замораживание и могут полопаться (дать трещины). Для утепления можно использовать любой материал — остатки утеплителя, напыление и даже ветошь.

Порядок работы по установке системы

1. Создаём усиления в местах установки баков. Для этого потребуются деревянные балки сечением не менее 100х100 мм и длиной по месту. Максимально раскрепляем балки со стенами и перекрытием.

2. Укладываем листы оцинковки.

3. Устанавливаем баки и обвязываем их сверху и снизу каналами 100 мм.

4. Устанавливаем датчик заполнения на уровне 1/3–1/4 высоты столба.

5. Врезаем подачу и отвод при помощи специальных фитингов на уровне 100 мм от дна и верха.

Примечание. Можно приспособить поплавковый переключатель глубинного насоса для автоматического набора воды.

6. Подключаем подачу воды.

Внимание! Перед насосом (станцией) должен быть установлен обратный клапан.

7. Подключаем отвод воды и монтируем байпас с циркуляционным насосом, датчиком давления и обратным клапаном.

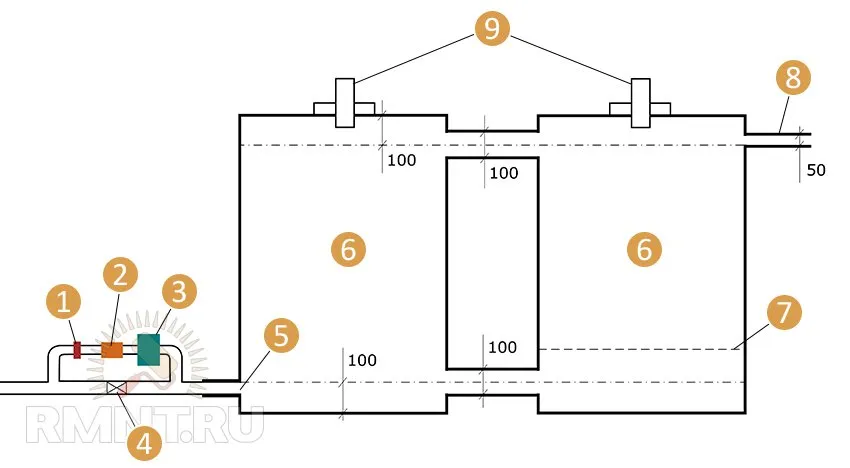

1 — датчик давления; 2 — обратный клапан; 3 — циркуляционный насос; 4 — шаровый кран; 5 — отвод 50 мм; 6 — баки; 7 — уровень срабатывания датчика заполнения; 8 — подача; 9 — продухи

8. Утепляем баки и магистраль.

Дополнительные работы

Любые ёмкости, используемые для жидкостей, подлежат периодической промывке. Именно поэтому все соединения делаются разборными. Для того чтобы увеличить период профилактики, рекомендуем установить перед ёмкостями фильтр грубой очистки со сменными картриджами или с функцией промывки фильтрующего элемента. При среднем качестве воды профилактику обычно производят без фильтров 1 раз в год, с фильтрами 1 раз в 3 года.

Примерная смета на встроенную ВБ:

Описанная система представляет собой, скорее, общее руководство, сборник правил, соблюдая которые можно создать интегрированную (встроенную) водонапорную башню.

Частично интегрированная система

Такой вариант можно применит в случае, когда размещение баков в чердачном пространстве невозможно по каким-либо причинам (мансардный этаж, бесчердачное перекрытие). Полная интеграция позволяет сэкономить 100% средств на установке рамы или поддерживающего каркаса для резервуаров. Если стоит цель водоснабжения дома, то их разумно располагать как можно ближе к нему. При наружном расположении баков в качестве одной из опор можно использовать стену дома.

Экономия на каркасе составит 50%, но тогда баки и трубопровод придётся тщательно утеплить. Возможно также частичное переоборудование кровли.

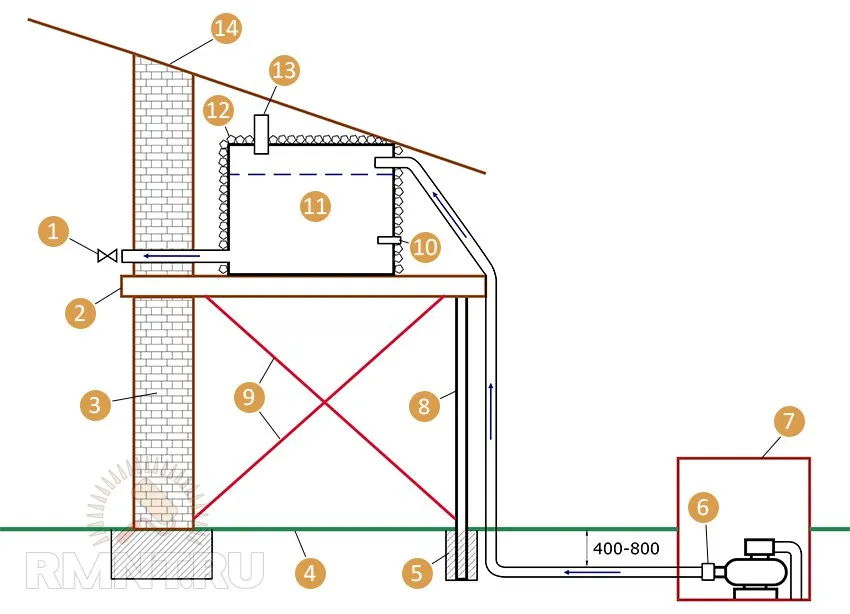

1 — ввод в дом; 2 — площадка опирается на стену; 3 — стена дома; 4 — уровень земли; 5 — фундамент опоры; 6 — обратный клапан; 7 — кессон с насосной станцией; 8 — опора; 9 — диагональные тяги; 10 — датчик заполнения; 11 — бак; 12 — утеплитель; 13 — продух; 14 — новая часть крыши

Комбинированная система

Во многих случаях будет разумно использовать один резервуар для водоснабжения хозяйства и жилого дома. К отдельно стоящей водонапорной башне подключается трубопровод к дому. На входе в дом устанавливается байпас с циркуляционным насосом и датчиком давления. Баки для такой системы должны быть также хорошо утеплены.

Главным достоинством любой гравитационной системы является её способность работать без электричества. Разумеется, естественный напор не выдержит конкуренции с насосом, но вода будет доставляться потребителю.

Какое водоснабжение в частном доме?

В частном доме для водоснабжения могут использоваться различные системы, включая:

1. Скважина: Это самый распространенный способ получения воды в частном доме. Скважина может быть бурена на участке, и вода может быть извлечена из грунта с помощью насоса. Вода из скважины обычно проходит обработку, такую как фильтрацию и очистку, чтобы обеспечить ее безопасность и пригодность для употребления.

2. Колодец: Колодец также является источником воды для частных домов. Однако, вода из колодца может не всегда быть пригодной для питья, и может требоваться обработка или очистка для использования в бытовых целях.

3. Городское водоснабжение: Если частный дом расположен в городской или пригородной зоне, его можно подключить к городской системе водоснабжения. Вода из городской системы проходит обработку и обеспечивает высокое качество и безопасность для употребления.

4. Водоемы: Некоторые частные дома могут быть построены возле водоемов, таких как озера, реки или ручьи. Вода из водоема может использоваться для полива, но обычно не рекомендуется для питья из-за высокого уровня загрязнения.

Выбор системы водоснабжения для частного дома зависит от многих факторов, включая доступность источника воды, стоимость, доступность оборудования и инфраструктуры. Рекомендуется обратиться к специалистам для выбора оптимальной системы водоснабжения, установки и обслуживания.
