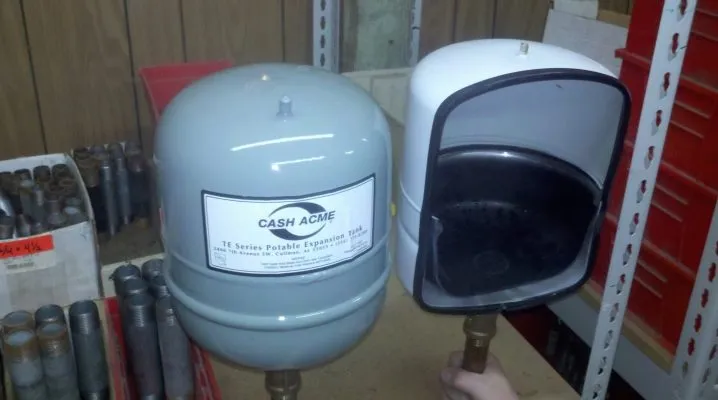

Расширительный бак, используемый для системы отопления, служит для компенсации в случае расширения объема закипающего теплоносителя в результате его нагревания. Его функцией является снижение давления в самой разводке. По этой причине такой бак должен применяться для отопительных систем обоего типа. Бак для установки в закрытой системе вполне реально изготовляется как самодельный расширитель своими руками. Вторым вариантом является применение готовых емкостей.
Расположение

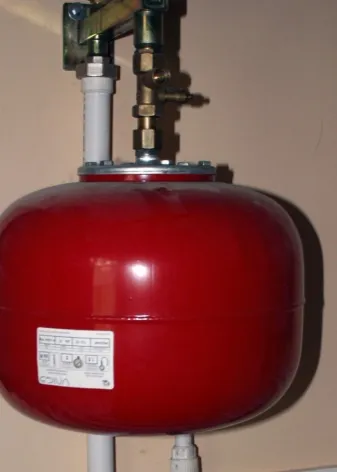

В основном такие бачки устанавливаются между котловым патрубком и самой первой от него батареей либо за напорным штуцером. Такое размещение расширяющего бака становится альтернативой предохраняющему водяному клапану. В случае перегревания котла избыточный пар не останется в системе, а уйдет наружу в воздух.
При оборудовании отопительных систем многоэтажных домов такие расширяющие баки располагаются в чердачной части постройки, а в котельных – под их потолками.
При этом такой бак должен стать самой верхней точкой тепловой системы. С этой целью обустраивается тройник. Его располагают в узле, где вертикальная часть напорного трубопровода сопрягается с его горизонтальной веткой. К верхнему резьбовому отводу этого тройника крепится отрезок арматуры для соединения системы с самим расширяющим баком.
Вот поэтому такие расширители в тепловых системах многоэтажек и стараются установить именно на чердаках либо в котельных повыше к потолку. Делается это тогда, когда габариты и объем бака позволяют разместить его таким образом. Поэтому перед началом установки следует рассчитать геометрию такой емкости, взяв за основу рекомендуемый объем.
Расчет объема
Габариты такого расширителя для отопительной системы открытого типа вычисляют на основе объема и температурного параметра теплоносителя. Простейшая схема такого расчета базируется на первом показателе. В данном вычислении объем бака должен составлять 5% от аналогичного показателя для системы.
К примеру, если система вмещает 200 л воды, то объем расширяющего бака составит 10 л воды.
Более точный и отличающийся большей сложностью способ вычисления вместе с вместительностью системы принимает в расчет и температурный показатель теплоносителя. Известно, что повышение температуры в системе на 10°C вызывает увеличение объема на 0,3%. Если взять за основу комнатную температуру воды и ее максимальную температуру, которая не может подняться выше точки кипения в 100°C, то и увеличение объема воды в системе не превысит 2,4%.
В практическом смысле лучше использовать либо максимальное значение, взятое из 5% пропорции, либо усредненный результат, полученный как половина суммы 5% + 2,4% объемов теплоносителя.
Самодельный бак из стального листа
Взяв за основу вышеприведенные расчеты емкости бака, можно приступить к его изготовлению.
Отопительные системы вместимостью свыше двухсот, а тем более трехсот литров воды встречаются крайне редко. Поэтому для расширительного бака объем порядка 10-15 л будет вполне приемлемой величиной. Для его изготовления берется стальной лист размером 500×756 мм с толщиной от 2 мм и выше.
Процесс изготовления начинается с раскроя стального листа. При наличии возможности и для большей точности лучше сделать это в заводских условиях на гильотинных ножницах. В противном случае лист разрезается болгаркой на два фрагмента размером 250×756 мм. Далее эти заготовки распускаются на 6 квадратов по 250×250 мм.
В одном из них газовым резаком прожигается отверстие. В него вваривается штуцер. Можно проделать это сварочным электродом. Его резьбовой сгон должен составлять порядка одного или половины дюйма.
Две заготовки прихватываются сваркой под 90 градусов. Та же процедура сваривания под прямым углом проделывается с двумя другими заготовками. Из полученных таким образом уголков сваривается квадрат, причем швы провариваются до герметичного состояния. Затем выполняется тестирование стыков с помощью мела и керосина.
Мел при этом наносится на наружную часть сварного шва, а керосин – на внутреннюю. Если через некоторый промежуток времени на полоске от мела не проступили жирные пятна, то шов является герметичным.
Дном изделия является деталь с вваренным в нее патрубком. Далее швы снова проверятся на герметичность по вышеописанному способу.
Газовым резаком или сварочным электродом в оставшейся заготовке прожигается отверстие Ø 50 мм. Эта заготовка с проделанным в ней отверстием приваривается в качестве крышки бака кубической формы.
В последнем моменте проверкой на герметичность швов можно пренебречь. Итогом проделанной работы должна стать емкость объемом 15,6 литра. В процессе ее изготовления весь металл расходуется по безотходной технологии, а бака такой емкости вполне достаточно для использования в трехсотлитровой системе.
Процесс изготовления бака таким способом весьма трудоемок и требует участия в нем опытного сварщика. Поэтому если нет подобной квалификации или возможности нанять соответствующего специалиста, то лучше воспользоваться иным способом, сделав бак из готовой емкости.
Расширительный бак из газового баллона
На изготовление расширителя можно затратить как 50-литровый, так и 27-литровый газовый баллон. В первом случае от него берется отрезок высотой 250 – 300 мм. Второй вариант означает использование всего баллона.
Поэтому с целью экономии материала целесообразнее задействовать емкости объемом 27 или даже 12 литров. Такой самодельный бак из 12-литрового баллона можно устанавливать в системы емкостью до 240 л.
Превращение баллона в расширяющий бак осуществляется следующим образом.
Перед началом работы из баллона следует полностью стравить весь остаток газа с отдушкой, придающей ему столь специфичный запах, полностью выкрутив из него вентиль. После этого через отверстие выкрученного вентиля баллон полностью заполняется водой на весь его объем. Эта вода сливается через 5-10 часов. Стравливание и слив воды всегда следует проводить подальше от человеческого жилья.
Когда баллон подготовлен таким образом, отрезается коническая часть его вентиля. Далее она сваривается со сгоном штуцера потребного диаметра для формирования входа в расширяющий бак. Если не удается воспользоваться сваркой, то можно использовать вентиль в виде входа, стыкуя его с системой посредством сильфонной подводки. Она обычно прикручивается к внешнему штуцеру вентиля.
Затем к поверхности корпуса баллона привариваются ножки, причем сама емкость устанавливается для этой операции вниз вентилем. За неимением сварки ножки изготавливаются из уголков и фиксируются к баллону винтами, просверлив в нем отверстия, и нарезав в них резьбу, или саморезами по металлу герметизированными шайбами из силикона.
На заключительном этапе работ в баллоне прорезается окошко 50×50 мм. Он проделывается со стороны баллонного дна. Оно теперь становится верхней точкой всего бака. Через такой маленький люк можно заливать в систему теплоноситель, стравливать из него пар или избыточный воздух из системы.
Таким образом, изготовление бака из газового баллона является не такой уж сложной операцией, но существует еще один более простой вариант получения расширительного бака.
Пластмассовый бак
Здесь просто берется пластиковая емкость. На роль бака подойдет и канистра 10-40 литров, и обычное ведро на 10 или 12 литров. Более предпочтительным вариантом будет основа прямоугольного сечения.
К ней следует приобрести резьбовой штуцер с резьбой на два сгона и резиновая шайба по диаметру штуцера, а также две гайки под диаметр и шаг резьбы сгонов.
Затем один из торцов штуцера нагревается на открытом огне паяльной лампы, газового резака или газовой плиты и этим нагретым штуцерным сгоном прожигается дно канистры, ведра либо какой-то другой емкости, предназначенной под расширительный бак. После этого следует обрезать верх изделия и прожечь с помощью раскаленного на открытом огне гвоздя три отверстия. Эти отверстия проделываются треугольником и служат для крепления бака к стене.

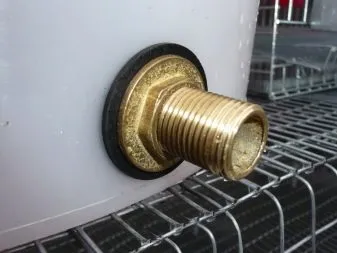

Теперь следует оснастить дно изделия штуцером. С этой целью на сгон наворачивается гайка, и сам он вводится в отверстие. С внутренней части емкости бака на резьбу сгона надевают резиновую уплотнительную шайбу и прикручивают, туго затягивая, вторую гайку. Задачей этой второй гайки является плотная фиксация резины к донной части с упором во вторую гайку, находящуюся с внешней стороны.
Последний этап работ заключается в креплении емкости повыше, где-то под потолком. Для этого применяются дюбели либо саморезы. Они вставляются в заранее прожженные раскаленным гвоздем или просверленные в пластике отверстия. Такой способ крепления подойдет для монтажа 5-литровой емкости, а вот для ее 10-литрового образца потребуется уже соорудить полку.
Подключение расширителя к отопительной системе
Для подключения бака, изготовленного по одному из вышеописанных способов, к системе отопления из нее надо слить воду, удалив 1/10 часть от ее общего объема так, чтобы уровень теплоносителя понизился до самого верхнего патрубка группы батарей.
Следует определить максимально высокую точку напорной системы и врезать тройник в это место. При этом если в системе применяются полимерные трубы, то можно воспользоваться цанговым фитингом. При сборке теплопровода из элементов стальной арматуры вваривается отвод с резьбовой торцевой частью. Он используется вместо тройника.
Расширительный бак оборудуется под потолком. В ином случае он монтируется на чердачном перекрытии. Для установки на чердаке придется делать окно на потолке для создания доступа к разводному тройнику.
Затем на штуцер расширительного бака накручивается гайка для фиксации сильфонного шланга, а второй конец этого сильфона опускается до уровня тройника. Последний прикручивается к отводу разводки в виде патрубка или тройникового штуцера.
Сильфонный шланг можно заменить полимерной или стальной трубой, но это создаст больше сложностей при монтаже. По этой причине предпочтение остается не конструкции жесткого типа, а гибкому шлангу.
О том, как правильно установить расширительный бак для отопления, смотрите в следующем видео.
В чем разница между открытой и закрытой системой отопления?
Открытая и закрытая системы отопления — это два разных типа систем отопления, которые отличаются способом циркуляции теплоносителя и доступом к атмосфере.
Открытая система отопления — это система, в которой теплоноситель циркулирует открыто, то есть через радиаторы и трубы, и отводится обратно в котел. Это означает, что система открыта к атмосфере, и при этом вода в системе постоянно пополняется и отводится в местную канализацию. Открытая система отопления подвержена высокому риску коррозии и загрязнения, поскольку вода в системе постоянно контактирует с воздухом и может попадать в систему из внешних источников.
Закрытая система отопления — это система, в которой теплоноситель циркулирует в закрытом контуре, то есть в специально заполненной системе, которая не имеет доступа к атмосфере. В закрытой системе отопления используется антифриз или другой специальный теплоноситель, который помогает защитить систему от коррозии и загрязнения. Также в закрытой системе отопления используется расширительный бак и система заполнения, которые помогают поддерживать давление в системе на необходимом уровне.
Основное преимущество закрытой системы отопления заключается в том, что она более безопасна и эффективна, чем открытая система. Закрытая система отопления не требует постоянного пополнения воды и менее подвержена коррозии и загрязнению, что увеличивает ее срок службы. Кроме того, в закрытой системе отопления используется более экологически чистый теплоноситель, что также повышает ее эффективность.
