1. Как устроен бойлер в мкд. Бойлерная в многоквартирном доме
  2. Можно ли водонагреватель ставить в подвале. Зачем нужны бойлеры в подвалах
  3. Устройство бойлера в многоквартирном доме. Электрические бойлеры
  4. Сломался бойлер в многоквартирном доме. За чей счет ремонтируют бойлеры?
  5. Можно ли устанавливать водонагреватель ниже крана. Последовательность установки водонагревателя
  6. Бойлер в подвале многоквартирного дома. Монтаж и эксплуатация бойлера отопления

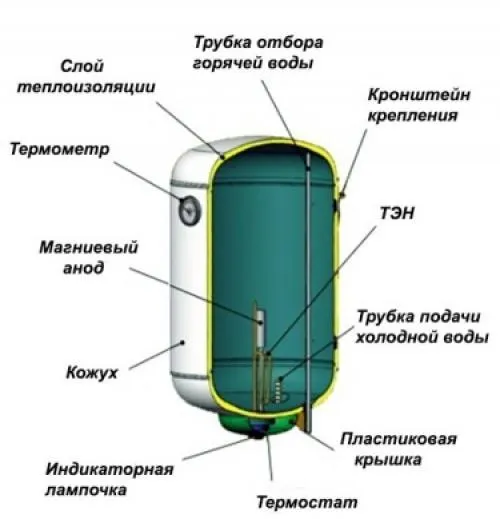

На этой схеме вы можете увидеть основные элементы конструкции бойлера.

Бойлер — это аппарат, предназначенный для тепловой обработки и сохранения горячей воды. Структурно он представляет собой резервуар различной вместимости, оборудованный изоляцией и нагревательным элементом (ТЭНом).

Большинство бойлеров имеет напорную конструкцию. То есть, вода на выходе течет под таким же напором, под каким она подается в бак агрегата. Если подача холодной воды прекратится, то получить воду из накопительного водонагревателя не получится – она просто не будет из него вытекать. Таким образом, вода в баке находится под постоянным давлением (возрастающим при нагреве).

Как устроен бойлер и какие узлы мы найдем в его нутре?

  • Бак с защитным покрытием – это основа любого накопительного водонагревателя. Баки изготавливаются из металла и покрываются эмалью или стеклокерамикой, препятствующими образованию коррозии. Емкость баков варьируется от 10 до 300 литров;
  • ТЭН – внутри бойлеров мы можем найти один или два ТЭНа. Они отвечают за нагрев воды (в газовых бойлерах эту функцию выполняет горелка);
  • Терморегулятор – обеспечивает поддержку заданной температуры (используется механическая или электронная регулировка);
  • Панель управления – скрытая или открытая, с ее помощью обеспечивается установка температуры;
  • Термометр – обеспечивает контроль температуры воды в баке. Термометр может быть механическим или электронным.

Конструкция бойлеров предельно простая, а основной объем занимают массивные баки различной вместительности.

Как устроен бойлер в мкд. Бойлерная в многоквартирном доме

Это время придется топтаться с ноги на ногу и стучать зубами.

Особо актуально с маленькими детьми — тут уже не до смеха.
Примерно то же, когда кто-то открывает второй кран, например на кухне жена моет посуду.
Вариант решения . Сразу после котла на линии горячей воды ты ставишь малюсенький бойлерок литров на 35 — 50, и всё! Проблема решена! А бойлерок этот даже электроэнергию особо не тратит, так как котел на него подаёт уже горячую воду.
Деньги небольшие, а эффект налицо!

Бойлер — емкость для горячей воды, который присоединяется, например к твердотопливному котлу, и служит для нагрева воды, которая будет использоваться для горячего водоснабжения дома. Если котел имеет возможность подключения бойлера косвенного нагрева — соответственно такой котел (после подключения бойлера) становится двухконтурным. Первый контур — система отопления (батареи, теплые полы), а второй контур — контур горячего водоснабжения. Таким образом, бойлер нужен для реализации горячего водоснабжения в доме, нагрев воды в котором будет осуществляться от котла отопления.

Если горячее водоснабжение будет осуществляться только от электронагревателя или от каких-то независимых источников тепла — второй контур котлов остается незадействованным и глушится заглушками.
Если стал вопрос выбора бойлера косвенного нагрева — можно посоветовать обратить внимание на комбинированный бойлер косвенного нагрева (теплообменник). В данном типе теплообменнков имеется дополнительный нагревательный элемент — Электротэн. ТЭН этот используется как отдельно — в период, когда котел не работает — например лето, так и в комбинации с работающим котлом отопления для дополнительного повышения температуры воды в системе горячего водоснабжения, если вода в кране не достаточно горяча (например, в межсесонье — когда котел работает не на полную мощность). Таким образом, комбинированные водонагреватели — устанавливаются и работают как от котла отопления, от электрического ТЭНа и от ТЭНа и котла вместе. А современная технология «Сухой ТЭН» (нет контакта с водой, т.к. ТЭН в керамической оболочке) позволяет эксплуатировать такой бойлер (водонагреватель) очень долго, т.к. металлический ТЭН у таких нагревателей не касается воды, и, соответственно, не образуется накипь и ржавчина.

Можно ли водонагреватель ставить в подвале. Зачем нужны бойлеры в подвалах

Можно ли водонагреватель ставить в подвале. Зачем нужны бойлеры в подвалах

Управляющие компании вовсю устанавливают бойлеры в подвалах домов, выполняя городскую программу. А в квартирах, на лестничных площадках и во дворах жители обсуждают, что даст им эта реорганизация горячего водоснабжения, если в очередной раз перемены идут «сверху», то есть из исполкома, а не «снизу» от собственников домов.

«Жильцы нашего дома категорически против установки, ибо есть примеры только ухудшения положения с этими бойлерами. Теперь мы собираем подписи со всех жильцов против установки водонагревателей. Директор нашей управляющей компании не скрывает, что с бойлером будет только хуже», — пишет старшая по дому Надежда в блоге ЖКХ на нашем сайте. «Бойлер — это котел, в котором греется холодная вода с помощью горячей воды, типа большой казан. Как все откроют краны для потребления ГВС, вот тогда и начнутся проблемы, т.е. нехватка и низкая температура воды. ЕРУНДА все это, так как мы пробовали в одной организации, толку мало, экономии почти нет, кран ГВС откроешь — потечет теплая вода, а чтоб вода стала горячей, надо ждать. Вода стекает, а счетчик считает объем ГВС», — там же в блоге дает свои разъяснения Надежде некто «Ветеран». Людей крайне интересует стоимость установки бойлеров, и в какую сумму в рублях выльется вода из этих котлов.

Мы связались со специалистами нескольких управляющих компаний. Выяснилось, что цена одного бойлера вместе с монтажом и подготовкой к работе колеблется от 200 до 850 тысяч рублей. Сумма зависит от мощности бойлера, а мощность от того, какое количество жильцов будет потреблять воду.

— Поэтому большое заблуждение думать, что в моменты «пиковой» нагрузки кому-то придется открыть кран и ждать, когда вода из холодной станет теплой. Даже если все жильцы откроют все краны в ванне и на кухне. Это гарантировано техническими параметрами бойлера, — говорит главный инженер УК «Паритет» Замфир Хазивалиев.

— Я живу в доме, где поставили бойлер. Никаких проблем, нормальное водоснабжение, нормальная температура, — подтверждает сказанное Хазивалиевым начальник планового отдела УК «Челныстройремонт» Лилия Скрябина.

Деньги на установку бойлеров УК берут из разных источников, но все это поступления за счет квартплаты. Как правило, это средства на текущий или капитальный ремонт. Поэтому бойлеры уже являются собственностью владельцев квартир и домов, и выкупать их (как мы выкупаем общедомовые приборы учета) не придется.

— Водонагреватели идут на замену той системы, которой мы пользуемся 40 лет. При старой системе воду на хозяйственные нужды мы берем из той воды, которая идет на отопление. Поэтому ТЭЦ вынуждена постоянно пополнять систему отопления, а кроме того мы потребляем ту горячую воду, которая крутится по сорокалетним трубам. А из бойлера пойдет чистая питьевая вода со станции очистки «Челныводоканала» по модернизированным за последние годы водоканалом трубам. Эту воду в случае чего можно будет остудить и пить и готовить в ней еду, — выкладывает свои аргументы директор УК «Паритет» Риф Валеев.

Вместе с бойлерами в наших счетах за ЖКУ появится плата за их техобслуживание и ремонт. Но даже в сумме с этой платой стоимость горячей воды существенно уменьшится. В разных домах она будет разной, потому что дома разные. Неодинаковый объем тепла будет уходить на подогрев воды. Величина тарифов будет обсчитываться в управляющих компаниях. Собственники домов, естествено, вправе участвовать в этом процессе. Лучше всего конечно пригласить специалистов УК на общее собрание и на нем обсудить и утвердить этот тариф. И не только этот. Но можно действовать и через совет дома.

Устройство бойлера в многоквартирном доме. Электрические бойлеры

Это самый распространенный вид аппаратов для ГВС, чаще всего применяющийся в квартирах и небольших частных домах.

Причина такой популярности — относительно невысокая стоимость и простота установки, для которой не требуется никаких разрешительных документов.

Аппараты довольно надежны в эксплуатации и удовлетворяют большинству требований пользователей. Чтобы понимать принцип действия водонагревателя, рассмотрим его устройство, показанное на рисунке:

Устройство бойлера в многоквартирном доме. Электрические бойлеры

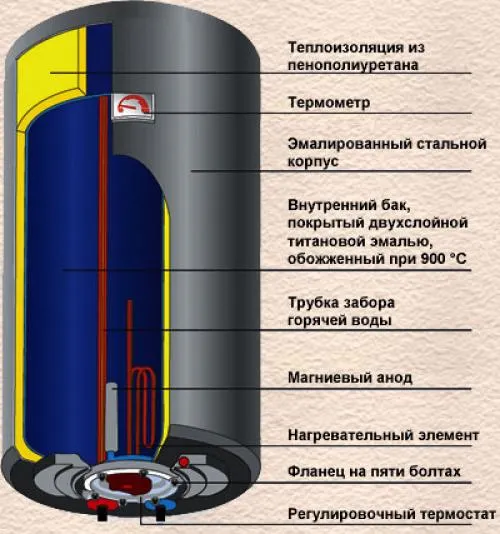

Агрегат представляет собой бак, обычно – круглой или овальной формы, заключенный в слой теплоизоляционного материала (как правило – пенополиуретан), прикрытого декоративным кожухом. Сама емкость может быть сделана из таких материалов:

  • сталь с эмалированным покрытием;
  • нержавеющая сталь;
  • пластик.

Электрический ТЭН, размещенный в нижней части бака, нагревает воду до температуры, ограничиваемой термостатом. Ее максимальное значение, принятое во всех электрических бойлерах, равно 75 ºС.

Пока нет водоразбора, устройство электрического бойлера предусматривает поддержание установленной температуры в режиме автоматического включения и выключения ТЭНа.

Последний имеет дополнительную защиту от перегрева и в нештатной ситуации автоматически отключится при достижении температуры воды 85 ºС.

Примечание . Оптимальный режим работы для бойлера – это нагрев до 55 ºС. В таком режиме аппарат обеспечивает нужное количество воды для ГВС и в то же время экономит электроэнергию.

К сожалению, часто накопительный водонагреватель работает на максимальной мощности из-за того, что в зимнее время из водопровода поступает слишком холодная вода и ТЭН в экономичном режиме не успевает ее прогревать.

Водоразбор происходит через трубку, выведенную в верхнюю зону бака, где вода самая горячая. В то же время подпитка холодной водой предусмотрена в нижнюю часть бойлера, где установлен ТЭН.

Для защиты стальных баков от электрохимической коррозии устройство водонагревателя включает в себя магниевый анод.

С течением времени он разрушается, а потому требует замены приблизительно 1 раз в 2—3 года.

Сломался бойлер в многоквартирном доме. За чей счет ремонтируют бойлеры?

У нас в многоквартирном доме сломался бойлер. За чей счет будет осуществляться его ремонт либо замена?

Как я понимаю, речь идет о бойлере, который осуществляет подогрев воды для всего дома, а не только для вашей квартиры. Такое оборудование относится к общему имуществу всех собственников.Если бойлер не требует замены, а возможен его ремонт, провести его должна ваша управляющая компания (УК) за счет средств, которые вы ежемесячно вносите по своим платежкам в графе текущего ремонта и содержания общего имущества дома.А вот если починить бойлер невозможно и требуется его замена, эти работы относятся к капремонту общего имущества. Такой ремонт проводится уже совсем в другом порядке.Деньги на капремонт собираются с жильцов отдельно. В зависимости от способа формирования фонда капитального ремонта средства копятся либо на специальном счете, открытом для конкретного дома, либо на общем региональном счете, куда поступают деньги всех домов, выбравших этот способ. Если жильцы решили собирать средства на капремонт на отдельном счете, то решение о проведении работ принимает общее собрание собственников в любой момент, когда сочтет необходимым. Оно же определяет порядок привлечения подрядчика, необходимость увеличения платежей для проведения работ и т.д.Если у вас такой способ формирования фонда, нужно провести общее собрание и решить, возможно ли заменить бойлер за счет уже собранных ранее средств или требуется дополнительный сбор.Если же деньги поступают на общий региональный счет, капремонт будет проводиться в срок, который установлен властями в региональной программе. Уточните, предусмотрена ли замена бойлера в вашем доме в рамках программы и когда вообще запланирован капремонт. Если ждать еще долго, придется собирать деньги дополнительно. Затем эту сумму можно будет учесть в счет будущих платежей в фонд, т.е. какой-то период вы сможете не платить по этой строке. Но сделать это можно будет, только если программа капремонта вашего дома предусматривает замену бойлера.

  • § Ст. 170, ч. 4 ст. 181 Жилищного кодекса РФ

Как видите, замена бойлера — более сложная и долгая процедура, чем его ремонт. Так что лучше постараться добиться от УК починки бойлера. И уже в последующем, в рамках капитального ремонта дома, можно будет постараться его заменить. Для этого при сборе средств на счете дома нужно включить замену бойлера в перечень капитальных работ. А при сборе средств на общем региональном счете узнать в местной администрации, включена ли замена этого прибора, и, если нет, подать заявление на ее включение.Если в ремонте коммунальщики откажут со ссылкой на его нецелесообразность, требуйте официального ответа с заключением. Это дисциплинирует компанию и лишит коммунальщиков возможности сделать ложные выводы о невозможности ремонта.

Можно ли устанавливать водонагреватель ниже крана. Последовательность установки водонагревателя

Установка водонагревателя своими руками – это просто. Конечно, если эти самые руки растут из нужного места.

Так, для самостоятельной установки водонагревателя необходимы хотя бы минимальные навыки в сверлении и в сантехнических работах. Подключать же электричество к водонагревателю желательно людям, осведомлённым в этой области.

Итак, с чего же начать?

1. Разумеется, с покупки водонагревателя? Нет, конечно. Для начала необходимо выбрать место установки , а уже потом покупать водонагреватель. Диаметр стандартного водонагревателя – 45 см, если место на стене, предполагаемое для установки, меньше 45 см, можно приобрести слим – т.н. зауженный водонагреватель с диаметром 33 и менее см. Существуют также и горизонтальные накопительные водонагреватели . Они очень удобны, если высота помещения небольшая.

2. Сверление отверстий для установки крепления водонагревателя. Многие производители на упаковке водонагревателя располагают шаблон кронштейна, вырезав его, очень удобно разметить места сверления. Останется только проверить уровнем горизонтальное расположение отверстий. Следует помнить, что у всех водонагревателей ширина кронштейна различная.

3. Установка водонагревателя на стену . Если место расположения водонагревателя невысоко, подвесить его в состоянии один мужчина среднего телосложения. Вес пустого водонагревателя – в среднем 25 кг

4. Конечно, удобно если сантехники предусмотрели выводы для подключения водонагревателя. Если это не так, надо смотреть по месту, где проще «врезаться» в водопроводную сеть.

Бойлер в подвале многоквартирного дома. Монтаж и эксплуатация бойлера отопления

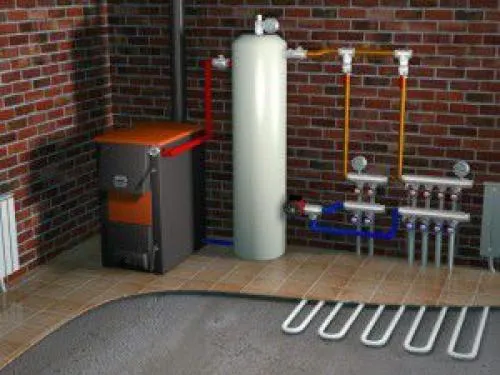

Бойлер в системе отопления

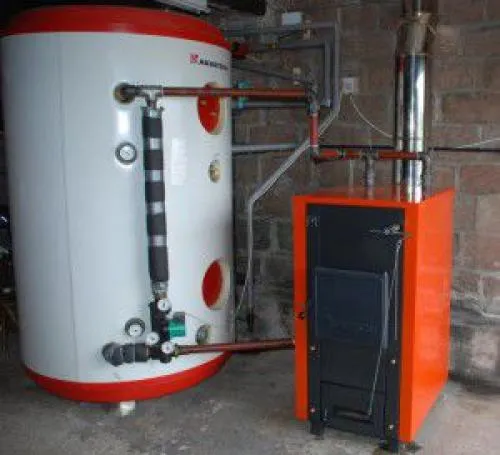

После выполнения всех необходимых вычислений мощности бойлера и его объема можно приступать к интеграции устройства в отопительную систему

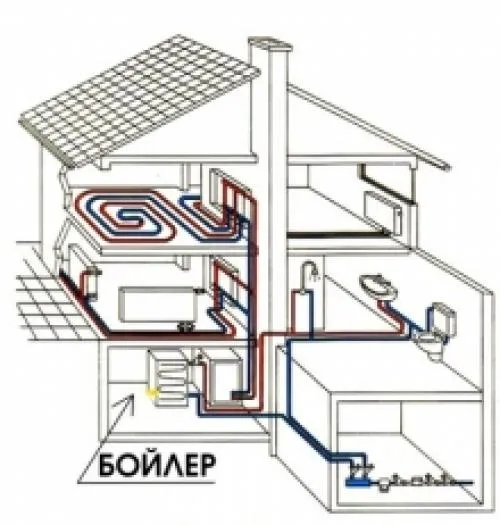

Важной задачей является определение места установки. Определившись с назначением бойлера в системе отопления нужно ознакомиться с инструкцией по его монтажу

Оптимальным вариантом будет установка в непосредственной близости от котла. В этом случае передача тепловой энергии от теплоносителя воде является наиболее эффективной.

Но при этом можно столкнуться со следующими трудностями организации отопления с помощью бойлера:

  • Подвод системы ГВС. В системе отопления с твердотопливным котлом бойлер удобнее всего разместить непосредственно в котельной. Но тогда для подачи нагретой воды в помещения понадобиться отдельный насос и устройства управления к нему;
  • Большой объем емкости. если планируется отопление через бойлер для значительных жилых площадей. Возникает проблема с размещением отопительного элемента;
  • Подвод электросети для обеспечения работы ТЭНа. Для нормального функционирования бойлера для отопления частного дома также рекомендуется установить автономный источник электроэнергии.

Решив эти вопросы можно приступать непосредственно к монтажу.

Контроль температуры воды в отоплении через бойлер осуществляется с помощью установленного термометра. Он не входит в стандартную комплектацию и поэтому необходимо приобрести этот прибор отдельно.

Установка накопительного бака отопления

Для монтажа теплового аккумулятора необходимо заранее подготовить ровную площадку. Следует учитывать его большой вес – в случае надобности делается отдельный фундамент или усиливаются полы.

Оптимальный вариант монтажа – на отдельную платформу. Так можно избежать контакта корпуса с бетонной поверхностью, что снизит тепловые потери в электрическом бойлере для отопления. Практически все производители делают емкость на специальных ножках. В случае их отсутствия на пол рекомендуется установить утеплитель.

Порядок подключения бойлера к системе отопления заключается в выполнении таких действий:

После установки емкости нужно проверить ее положение относительно горизонта. Не допускаются отклонения.
Выполнить подключение к отоплению

Важно, чтобы диаметр патрубков был равный. В противном случае после подключения бойлера к системе отопления появится избыточное гидравлическое сопротивление.
Если монтаж выполняется в неотапливаемом помещении – корпус бойлера утепляется.
Выполняется подключение к горячему водоснабжению, чтобы бойлер работал не только для отопления, но и ГВС.

По завершении этой работы нужно проверить герметичность всех подключений и запустить отопительную систему. В течение 2-3 недель рекомендуется делать замеры температуры воды в емкости и теплоносителя в трубах после отключения котла. Так можно определить фактическое время поддержания нужного уровня нагрева в схеме отопления от бойлера.

Для того чтобы сделать полноценное отопление от бойлера не рекомендуется использовать антифриз. Он характеризуется относительно низкой теплоемкостью, что скажется на передаче тепла воде и обратно теплоносителю.

Условия правильной эксплуатации бойлера

Накипь на ТЭНе бойлера

Облуживание накопительного бака практически ничем не отличается от проведения необходимых процедур для поддержания работоспособности любого электрического котла с ТЭНами. И в этом случае для того, чтобы бойлер нормально работал в системе отопления частного дома — требуется следовать рекомендациям производителя.

Это можно обеспечить еще до того как делается теплоснабжение от бойлера. Лучше всего приобретать модели с так называемым «сухим ТЭНом». На нем образование накипи происходит гораздо медленнее. Также следует предварительно фильтровать воду перед подачей в накопительный бак.

Кроме этих процедур необходимо делать следующие:

  • Один раз в месяц проверять целостность теплоизоляции конструкции;
  • Контролировать продолжительность поддержания температуры теплоносителя во время режима работы теплоснабжения через бойлер. Разница между расчетными и фактическими показателями не должна превышать 15%;
  • Контроль герметичности соединений. Перед каждым отопительным сезоном рекомендуется заменять прокладки. Так можно добиться более надежного отопления частного дома с помощью бойлера.

Блок управления некоторых моделей чувствителен к перепадам напряжения. Во избежание поломок этого дорогого устройства следует подключать стабилизатор для бойлера в отопительной системе.

Для очистки ТЭНа от накипи следует выполнить его демонтаж. Но перед этим нужно узнать у продавца – сохраниться ли заводская гарантия.

Как работает клапан безопасности бойлера?


Клапан безопасности бойлера — это устройство, которое используется для предотвращения переполнения давления в бойлере, что может привести к взрыву или повреждению бойлера. Клапан безопасности работает по следующему принципу:

  1. Когда давление в бойлере превышает заданную норму, механизм клапана безопасности начинает действовать.

  2. Сначала пружина внутри клапана сопротивляется давлению, пока оно не станет достаточно высоким для того, чтобы перебить силу пружины.

  3. Когда давление достигает определенного уровня, пружина открывает клапан, который позволяет избыточному давлению выбраться из бойлера через отверстие в клапане.

  4. Когда давление в бойлере снижается, пружина снова закрывает клапан безопасности.

Таким образом, клапан безопасности бойлера работает на принципе автоматического регулирования давления, чтобы предотвратить неприятные последствия, связанные с избыточным давлением внутри бойлера. Он является обязательной частью безопасности для большинства систем отопления, водоснабжения и других процессов, которые работают под высоким давлением.

Видео. БКН — (Бойлер Косвенного Нагрева) Как работает и как обвязать
