Принцип функционирования накопительного водонагревателя базируется на плавном прогреве воды, что позволяет эффективно использовать электроэнергию. В народе этот тип водонагревателя называют «бойлером», который способен подогревать воду до температуры 55-75 градусов и автоматически регулирует свою работу.

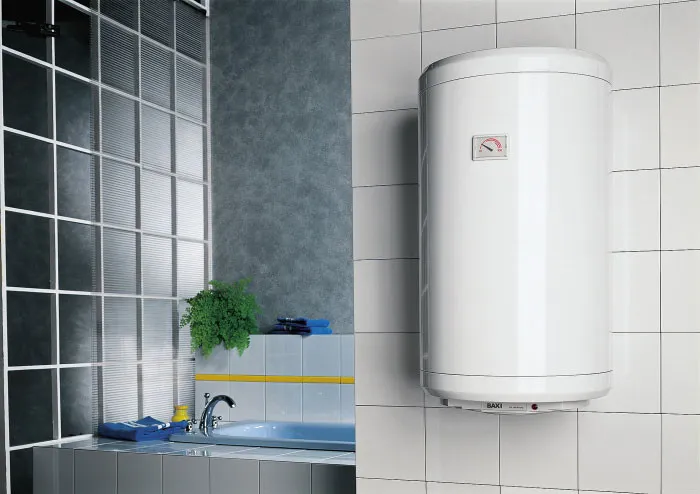

Накопительный водонагреватель

Преимуществами накопительного водонагревателя являются: небольшое электропотребление и использование данного оборудования несколькими водозаборными точками одновременно.

Разновидности водонагревателей

Промышленные модели имеют более высокие мощность и производительность. Обычно они используются на производствах, где требуются большие объемы горячей воды.

Бытовые модели имеют меньшую мощность, но они более экономичные и предназначены для применения в квартирах и частных домах, где есть система водоснабжения.

По типу энергоносителя водонагреватели делятся на:

  • электрические;
  • газовые;
  • комбинированные;
  • жидкотопливные;
  • твердотопливные;
  • солнечные.

Самыми распространенными энергоносителями, которые используются для нагрева воды, являются газ и электричество.

Реже в качестве источника топлива используется твердое или жидкое топливо, а также солнечная энергия.

Устройство накопительного водонагревателя для вертикального монтажа.

Устройство накопительного водонагревателя для вертикального монтажа.

Вернуться к оглавлению

По принципу работы

  • проточного типа – вода нагревается, проходя через нагревательный элемент. Такое оборудование обеспечивает постоянную подачу горячей воды, основная их характеристика – мощность нагревательного элемента;
  • накопительного типа – вода нагревается в накопительном баке. Такой водонагреватель действует по принципу термоса, основная его характеристика – емкость бака;

Водонагреватели накопительного типа имеют большие размеры, чем модели проточного типа.

Вернуться к оглавлению

По типу подключения

  • открытого типа, могут обслуживать только одну точку. Здесь при открытии крана холодная вода выталкивает горячую воду и сразу поступает в бак;
  • закрытого типа – могут обслуживать несколько точек. В баке поддерживается постоянное давление, равное давлению в водопроводе.

Вернуться к оглавлению

Электрический накопительный водонагреватель

Принцип работы накопительного водонагревателя

Принцип работы накопительного водонагревателя.

Принцип действия электрического водонагревателя основан на том, что вода нагревается до установленной температуры, а затем поддерживается на указанном уровне в автоматическом режиме. Еще одним преимуществом водонагревателя является то, что холодная вода в него поддается под давлением, и горячая вода выдается под таким же напором.

Наиболее экономически выгодным режимом работы водонагревателя считается температура 60-65 градусов. Такой температуры достаточно для того, чтобы пользователь чувствовал себя комфортно, а тепловые потери значительно ниже, чем при работе на полную мощность.

От чего зависит скорость нагрева воды:

  • от мощности нагревательного элемента. Если емкость водонагревателя меньше 150 л, то используются ТЭНы мощностью 1,2 – 2,0 кВт. Для тех моделей, емкость которых больше, требуются более мощные нагревательные элементы, но принцип действия у всех водонагревателей одинаковый;
  • от емкости водонагревателя, обычно чем она больше, тем дольше будет нагреваться вода.

Если у вашего накопительного бойлера объем 100 л и в нем установлен ТЭН мощностью 1,5 кВт, то для нагрева воды до максимума потребуется 3 часа 45 минут, для водонагревателя с таким же ТЭНом, но емкостью 22 л, всего 22 минуты.

Вернуться к оглавлению

Устройство электрического бойлера

Схема подключения бойлера

Схема подключения бойлера.

На сегодняшний день дизайнерские решения водонагревателя могут быть самыми разнообразными. Есть вертикальные, горизонтальные, круглые, плоские модели, но любой бойлер работает по типу термоса. Внутренний бак, в котором находится вода, и корпус водонагревателя отделяет слой теплоизоляционного материала, это позволяет эффективно сохранять воду в горячем состоянии.

Основные части накопительного бойлера:

  • нагревательный элемент;
  • термостат – прибор, который позволяет в автоматическом режиме поддерживать заданную температуру воды, он периодически включает и отключает ТЭН;
  • магниевый анод предназначен для защиты внутреннего бака с водой от коррозии;
  • предохранительный и обратный клапаны, обычно они идут в одном корпусе, предохраняют конструкцию от избыточного давления и ТЭН от перегорания при отсутствии воды.

Вернуться к оглавлению

Конструкция внутреннего бака

В качестве материала для внутреннего бака может быть использована нержавеющая сталь или углеродистая сталь с эмалевым покрытием и другими покрытиями, защищающими его от коррозии.

Указанный элемент является основным в конструкции накопительного бойлера. Работает внутренний бак при высоких температурах, давлении, а также подвержен коррозии. В основном все конструкции бойлеров неразборные, поэтому срок службы накопительного бойлера в основном зависит от срока службы внутреннего бака. Более длительный срок службы имеют модели, у которых бак выполнен из нержавеющей стали, но они более дорогие.

Конструкция наружного корпуса может быть выполнена из пластмассы или эмалированной стали. Кроме того, что это корпус водонагревателя, он также выполняет и эстетическую функцию.

Толщина теплоизоляционного слоя в большинстве моделей составляет от 2 до 3 см, в основном для этих целей используется вспененный пенополиуретан.

Вернуться к оглавлению

Преимущества и недостатки накопительного электрического водонагревателя

Схема устройства водонагревателя косвенного нагрева.

Схема устройства водонагревателя косвенного нагрева.

Преимущества:

  • небольшая мощность нагревательных элементов, поэтому нет необходимости устанавливать отдельную проводку;
  • к одному бойлеру можно подключать несколько точек водозабора;
  • водонагреватель может быть установлен на значительном расстоянии от точки забора воды;
  • наличие смесителя позволяет получать воду необходимой температуры, не меняя напор воды;
  • простота использования.

Недостатки:

  • значительные габаритные размеры, что надо учитывать при установке;
  • если вода полностью используется, то для ее нагрева потребуется некоторое время.

Проточно-накопительный водонагреватель

Особенностью указанного типа является то, что в таком водонагревателе есть небольшой бак. Есть возможность регулировать мощность нагревательного элемента, и таким образом он может использоваться как нагреватель проточного или накопительного типа. Наличие небольшого бака позволяет постоянно иметь определенный запас горячей воды. Если возникает необходимость, то такое оборудование можно использовать для постоянной подачи горячей воды.

Для квартиры или дома лучшим вариантом является использование накопительного электрического водонагревателя. Это простой прибор, который позволит в вашем доме всегда иметь горячую воду и не зависеть от централизованного горячего водоснабжения.

Вернуться к оглавлению

Газовые проточные водонагреватели

Схема проточного газового водонагревателя

Схема проточного газового водонагревателя.

Газовые колонки работают по тому же принципу, что и электрические водонагреватели, основной их характеристикой является мощность, чем она выше, тем выше производительность водонагревателя.

Газовые колонки бывают с электро-, пьезорозжигом и HydroPower. Колонки с пьезорозжигом запускаются вручную, для этого надо нажать кнопку. Колонки с электророзжигом запускаются автоматически, после того как открывают кран с горячей водой.

Если газовая колонка HydroPower, то ток для розжига вырабатывает турбина, а она приводится в действие потоком воды, поэтому электричество или батарейку подключать не надо. Газовые накопительные водонагреватели менее распространены, это связано со сложностью их установки.

Какие водонагреватели считаются лучшими?


Выбор лучшего водонагревателя зависит от конкретных потребностей и условий использования. Однако, в целом, наиболее популярными типами водонагревателей являются:

  1. Электрические накопительные водонагреватели – самый распространенный тип водонагревателей. Они нагревают воду в баке, и затем поддерживают ее в нужной температуре. Данный тип водонагревателя имеет невысокую стоимость, прост в использовании и не требует подключения к газу.

  2. Газовые водонагреватели – они используют газовую горелку для нагрева воды. Они обычно имеют более быстрый нагрев и более высокую производительность по сравнению с электрическими водонагревателями. Однако, газовые водонагреватели могут быть дороже в установке и требуют подключения к газовой линии.

  3. Бойлеры – это крупные емкости, которые обогревают воду, поступающую из водопровода, и хранят ее в нагретом состоянии. Они могут быть как электрическими, так и газовыми. Бойлеры хороши для крупных семей или для мест, где необходимо обеспечить большое количество горячей воды.

  4. Безбаковые водонагреватели – это новое поколение водонагревателей, которые нагревают воду непосредственно в момент использования. Они могут быть как электрическими, так и газовыми. Они экономичны в использовании, не занимают много места и не требуют подключения к газовой линии.

Какой именно водонагреватель лучше выбрать, зависит от вашего бюджета, количества человек, живущих в доме, потребностей в горячей воде, а также доступности газовой линии, если вы выберете газовый вариант.
