Установка бойлера косвенного нагрева своими руками — выбор и подключение схемами обвязки

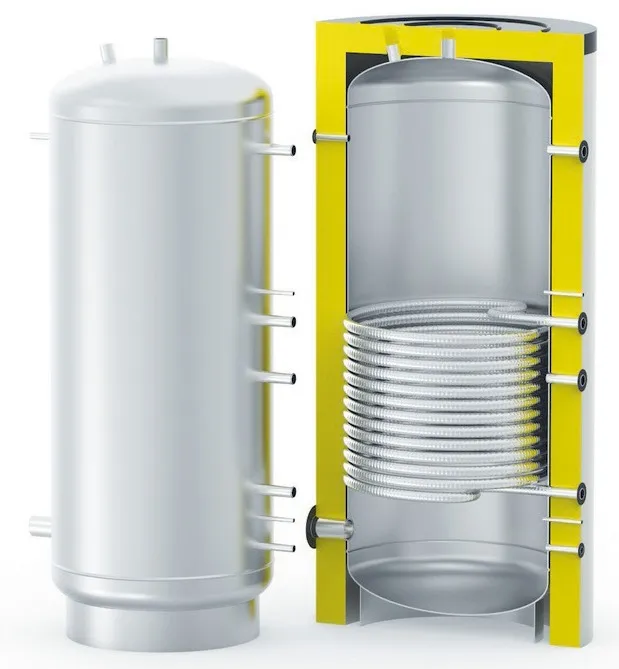

Бойлер косвенного нагрева представляет собой металлическую емкость, внутренняя поверхность которой покрыта двумя слоями стеклянной эмали. Процесс нанесения этой эмали осуществляется при повышенной температуре и вращении. В случае повреждения этой эмали возникает опасность коррозии.

Бойлеры косвенного нагрева подразделяются

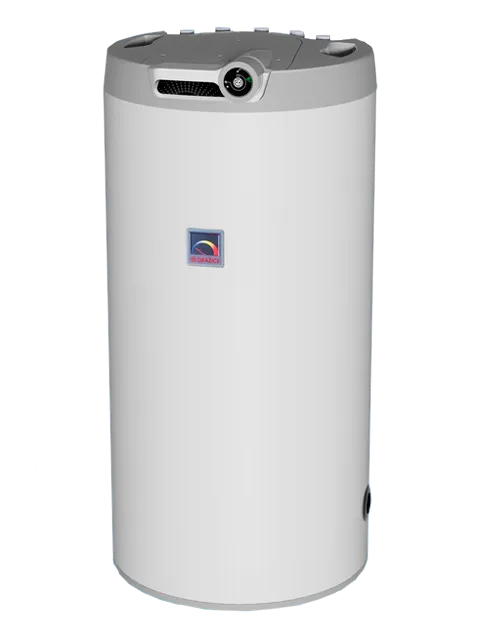

— напольные смотреть здесь

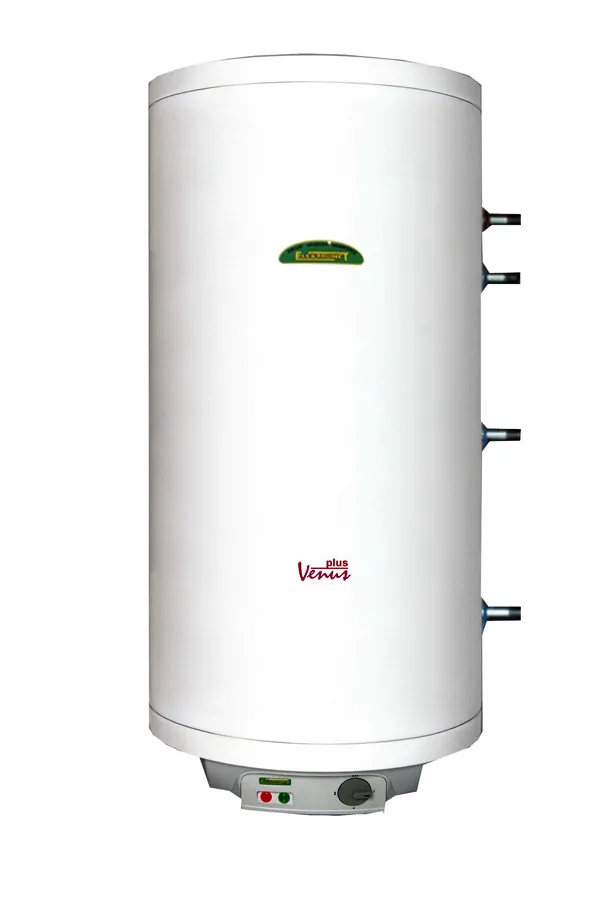

— настенные смотреть здесь

по материалу

— из нержавеющей стали смотреть здесь

— стальные эмалированные смотреть здесь

по способу монтажа

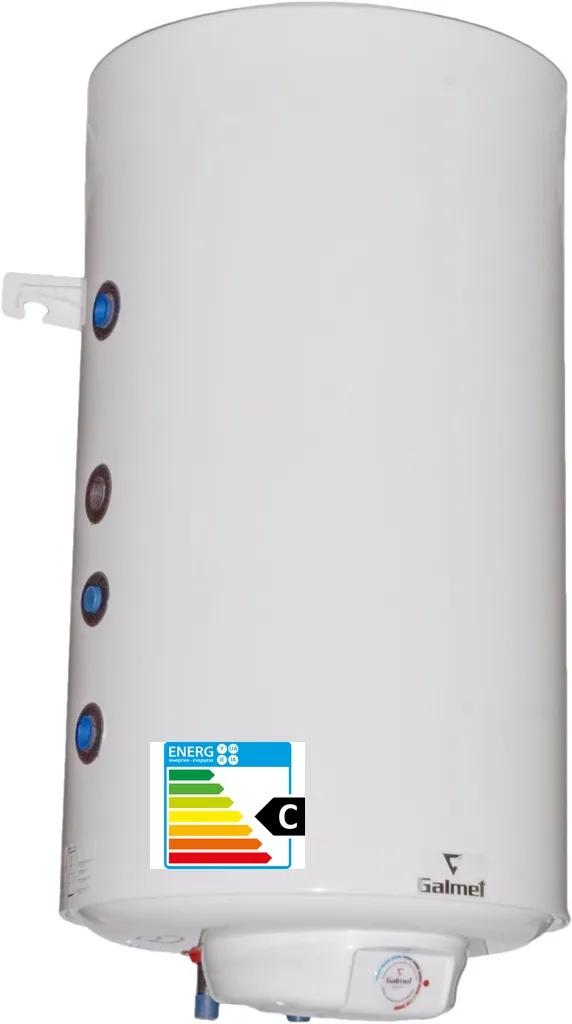

-вертикальные смотреть здесь

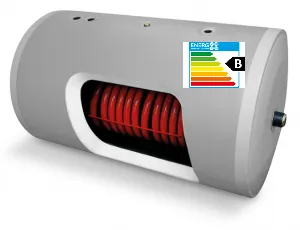

-горизонтальные смотреть здесь

Источником тепла для бойлера косвенного нагрева является котел. В случае установки с твердотопливным котлом, чаще всего используются комбинированные бойлеры. В данных бойлерах используются электрические ТЭНы и они могут работать самостоятельно от электричества без использования твердотопливного котла. Особенно это важно летом.

Есть бойлеры с возможностью установки ТЭна , а есть уже сразу готовые с встроенными ТЭНами смотреть здесь

СХЕМЫ ПОДКЛЮЧЕНИЯ БОЙЛЕРА КОСВЕННОГО НАГРЕВА

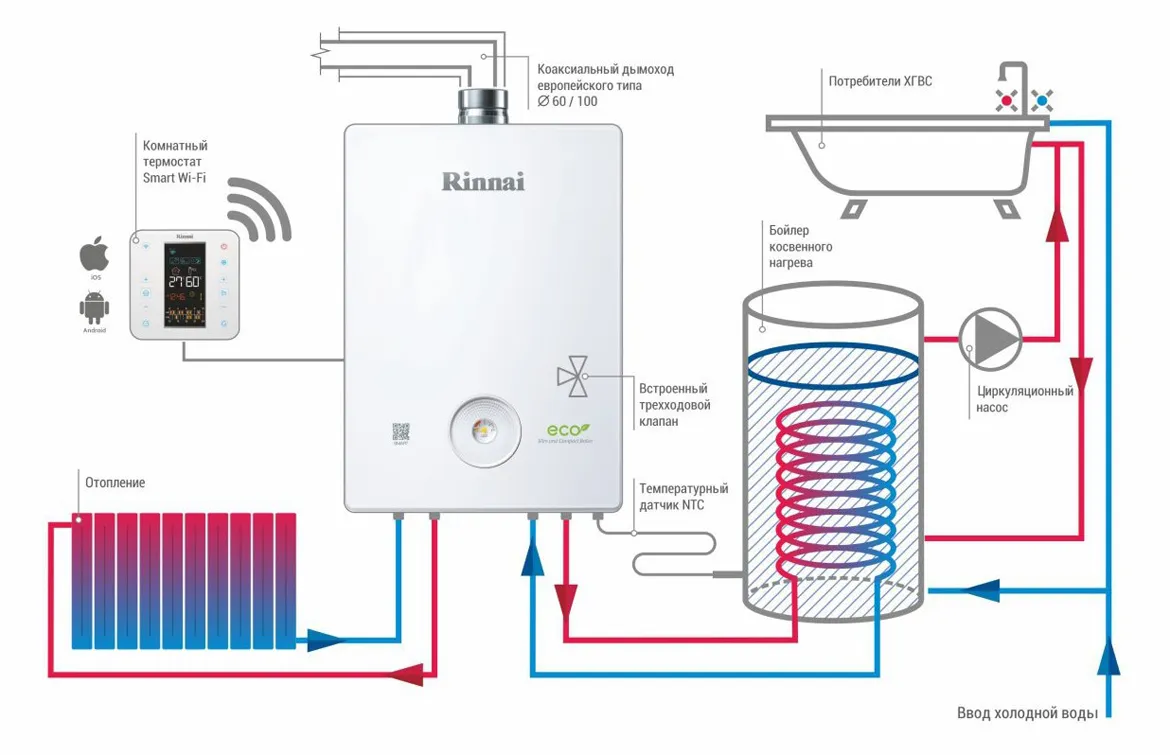

1. Подключение бойлера косвенного нагрева с одноконтурным газовым котлом

Современные настенные одноконтурные газовые котлы имеют встроенный 3-х ходовой клапан, который позволяет переключить работу котла с отопления на горячее водоснабжение. Для того чтобы к котлу подключить бойлер косвенного нагрева необходимо подсоединить датчик бойлер и два шаровых крана.

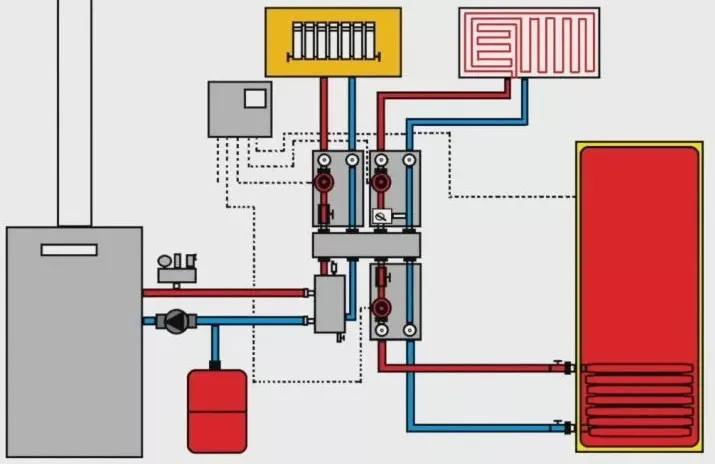

2. Подключение бойлера косвенного нагрева с твердотопливным котлом, напольным газовым котлом

Подключение осуществляется через циркуляционный насос котрый как правило монтируется после гидрострелки или буферной емкости.

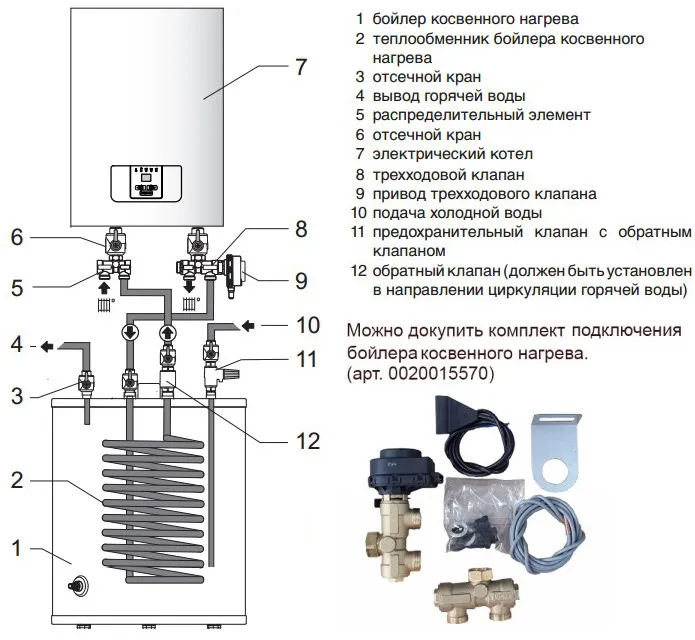

3. Подключение бойлера косвенного нагрева с электрическим котлом

Электрические котлы оснащенные автоматикой могут управлять бойлером косвенного нагрева через 3-х ходовой клапан , который устанавливается снаружи котла. Привод 3-х ходового клапана подключается на плату управления электрического котла.

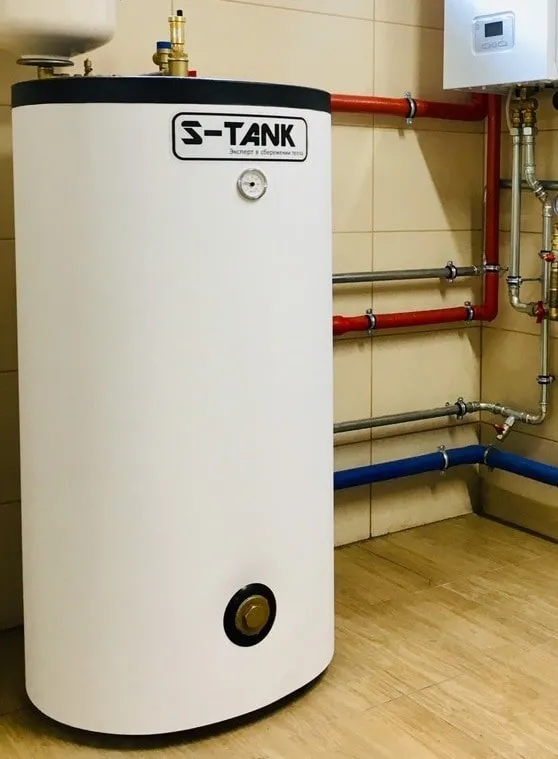

Монтаж бойлера косвенного нагрева

Прежде чем приступить к монтажу необходимо выбрать место установки. Обычно бойлер устанавливается близко к котлу или даже под котлом;

Если бойлер напольный необходимо обеспечить ровную поверхность для монтажа бойлера;
Для защиты от теплового расширения необходимо установить расширительный бак (на выходе нагретой воды), объем которого не менее 1/10 от объема бойлера;
Необхлдимо установить на контура горячехо, холодного врдоснабжения, циркуляцию шаровые краны – для удобного и безопасного обслуживания приборов (например, трехходового клапана, насоса или самого бойлера);

Для защиты от противотока на трубах подачи воды установить обратные клапаны;
Улучшить качество воды путем врезки фильтров;
Установить насос рециркуляции в случае если этажность дома превышает 1 этаж или на системе рециркуляции установлен полотенцесушитель

В целях безопасности нельзя крепить начтенный бойлер на гипсокартонных или тонких деревянных перегородках. Подходящими являются стены из бетона и кирпича. Кронштейны или другие виды держателей закрепляют скобами, анкерами, дюбелями.

Холодная вода, поступающая из центрального водопровода или скважины, перед подачей в бойлер должна пройти очистку через фильтор грубой очистки или систему фильтров, разрушающих известковые соли. Фильтрация предупредит образование минерального осадка.

Перед входом холодной воды в бойлер необходим предохранительный клапан на 6 бар и обратный клапан, который предотвратит обратное движение потока.
