Самостоятельное изготовление и подключение водонагревателя косвенного нагрева — шаг за шагом с чертежами и видео

Ситуации, в которых не обойтись без дополнительного нагревателя воды, бывают довольно часто — это может быть частный дом или дача, где просто нет централизованного горячего водоснабжения, или в тех многоквартирных домах, где его нередко отключают.

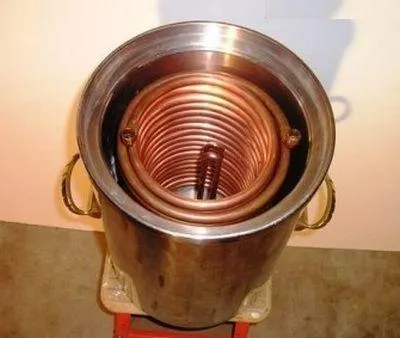

Самодельный бойлер косвенного нагрева

Если Вам надоело бегать с ведрами

Используя разнообразные кухонные и ванную посуду, и не имея достаточно средств для покупки бойлера в магазине, вы можете попробовать создать бойлер косвенного нагрева своими руками. Поверьте, эта задача вполне выполнима!

Такой бойлер бывает двух видов — нагреваемый с помощью теплоносителя от системы отопления и дровяной.

• Принцип работы бойлера косвенного нагрева
  • Конструкция и материалы
• Инструкция по сборке и подключению своими руками
  • Теплоизоляция
  • Принцип работы бойлера на дровах
• Видео: Интересный вариант самодельного бойлера косвенного нагрева по проекту ЭНКдом

Принцип работы бойлера косвенного нагрева

Этот вариант идеально подходит для многоквартирного дома, но использовать его можно без лишних затрат только в период отопительного сезона. Для периода, когда центральное отопление отключено, в нем можно предусмотреть электрический ТЭН. В этом случае придется больше заплатить за электроэнергию, но включать нагрев можно по мере необходимости.

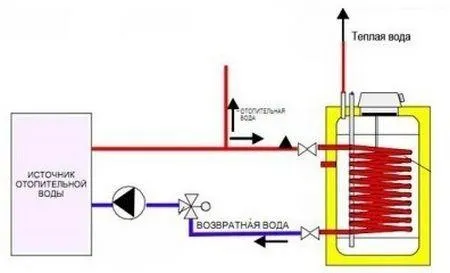

Принципиальная схема работы водонагревателя косвенного нагрева

Такую же систему можно устроить и в частном доме, если в нем установлено автономное отопление от котла.

Конструкция и материалы

Бойлер этого вида состоит из емкости, которая может иметь любой объем. Ее лучше изготовить из нержавеющего материала, так он прослужит более долгий срок, и подогретая вода будет всегда чистой. Для емкости бойлера обычно используют бочку, новый газовый баллон или же делают бак на заказ.

• В середине емкости устанавливается труба, скрученная в виде змеевика, по ней и будет циркулировать теплоноситель. В качестве трубы хорошо использовать медь или латунь – металлы с хорошей теплоотдачей. Впрочем, как вариант, возможно, выбрать для этой цели и металлопластиковую трубу маленького диаметра.
• Чтобы изготовить аккуратный змеевик, длинную трубку (порядка 15 метров) накручивают на другую трубу большего диаметра, на деревянное ровное бревно или на другой подходящий цилиндрический предмет.

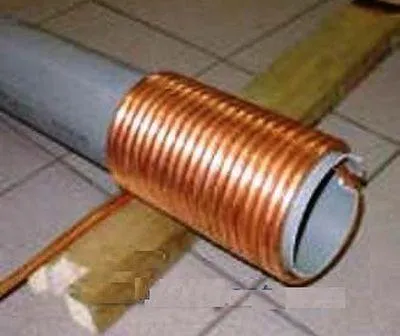

Навивка змеевика

• Количество витков на змеевике зависит от формы и высоты емкости, но чем длиннее труба, закрученная в змеевик, тем быстрее можно будет получить подогретую воду.
• Концы трубы выводятся из бака в разных местах. Сверху емкости располагают патрубок, в который будет попадать теплоноситель из системы отопления. Пройдя через змеевик, он возвратиться в отопительный контур через другой патрубок, расположенный в нижней части бака.
• В баке устраивается два отверстия: для заполнения его холодной водой и для забора подогретой. Первое устраивается снизу бака, а второе сверху, откуда горячая вода разводится в нужные точки: душ или кухонный кран.

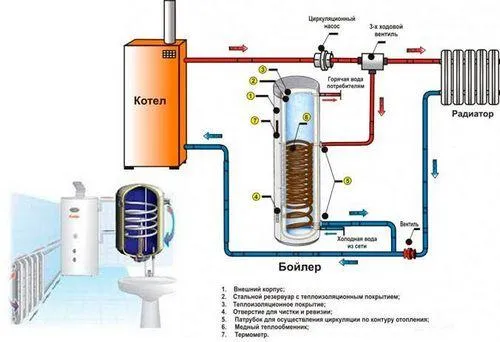

Схема-чертеж подключения бойлера косвенного нагрева

На схемах хорошо можно рассмотреть подключение и циркуляцию воды и теплоносителя системы отопления.

Другим вариантом может стать бойлер того же типа, но без змеевика. Для него понадобится две емкости — большого и компактного размера. Маленькая емкость устанавливается в середине большого бака, она и будет исполнять роль теплообменника. Теплоноситель не будет циркулировать по трубкам – он проходит через внутреннюю компактную емкость. Принципы работы и проведения труб для циркуляции подогреваемой воды идентичны первому варианту.

Нужно сказать, что принцип устройства такого прибора достаточно прост, поэтому, опираясь на него, можно изобрести и свою конструкцию водонагреватель косвенного типа.

При желании можно оснастить бойлер ТЭНом

В данных вариантах бойлера возможно также использование электрического ТЭНа, который встраивается в емкость снизу. Поэтому лучше, если бойлер будет подвешен на стену с помощью кронштейнов. Также можно установить корпус на высокие ножки, которые несложно сделать из уголка или арматуры. ТЭН, по сути, является тем же кипятильником, только нужно правильно подобрать его мощность — она будет зависеть от объема бойлера.Этот нагревательный элемент можно приобрести в специализированном магазине.

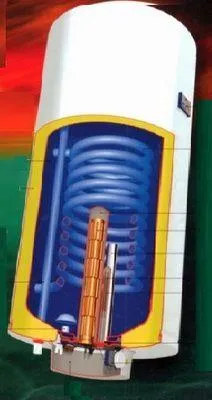

Схема бойлера косвенного нагрева с ТЭНом

Инструкция по сборке и подключению своими руками

Сборка бойлера происходит после подготовки всех комплектующих.

В баке просверливаются отверстия: для крана заполнения водой, входа и выхода теплоносителя. Если решено установить ТЭН, то для него снизу также устраивается отверстие.

• Далее в емкость устанавливается змеевик, и трубки проводятся в отверстия с помощью специальных переходников, которые желательно вварить в корпус бойлера. Возможны и иные варианты, но главное, чтобы отверстия были заделаны герметично.
• Ко дну привариваются ножки (если они предусмотрены).
• Устанавливается ТЭН, если это было запланировано.
• Затем змеевик подключается к контуру отопительной системы, согласно схеме.
• Подсоединяются труба для поступления холодной воды и кран для отбора воды подогретой. Можно сразу сделать разводку в точки водоразбора — в кухонное помещение и ванную комнату.

Теплоизоляция

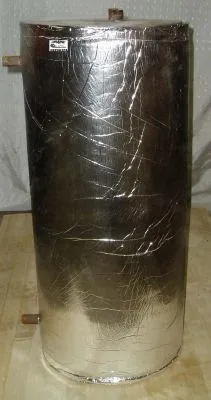

Чтобы вода на долгое время сохраняла тепло, производят теплоизоляцию емкости. Для нее используют фольгированную минеральную вату или монтажную пену. Корпус бойлера полностью необходимо одеть в теплоизоляционный материал — от этого напрямую будет зависеть КПД прибора. Чтобы утеплитель смотрелся аккуратно, можно сверху него расположить кожух из тонкого листового металла (например, оцинковки) — получится нечто подобное сэндвич-трубе. Визуальный пример — на первой картинке статьи.

Принцип работы бойлера на дровах

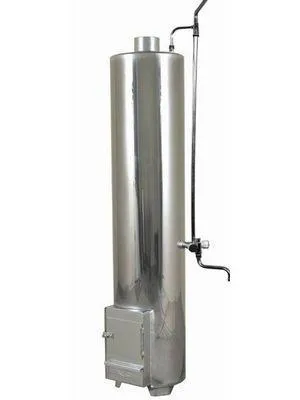

Бойлер дровяной

Другим видом водонагревателя косвенного нагрева является титан на дровах, который потребует только затрат на создание запаса твердого топлива. Такой бойлер имеет конструкцию самовара и работает автономно от всех источников энергоснабжения, поэтому идеален для устройства в частном доме.

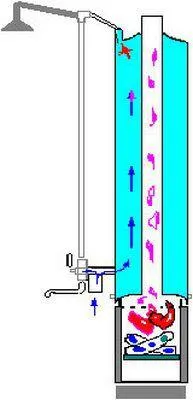

Принцип работы бойлера-титана

Чтобы соорудить подобный прибор своими руками, необходимо в первую очередь устроить печь, которая и будет нагревать воду внутри бака. Такой бойлер может иметь круглый или квадратный бак, и он может устанавливаться, как на небольшую печь, сложенную из кирпича, так и на печь по типу буржуйки, сваренной из отрезка металлической трубы достаточно большого диаметра.

• Второй вариант более сложен из-за того, что придется из трубы вырезать участки металла для устройства в этих местах дверец топки и поддувала. Кроме этого, с помощью сварки внутри трубы нужно укрепить кронштейны для укладки колосника. Дно и верх трубы-печки заваривается цельными листами металла. В верхней части устраивается круглое отверстие, в него вваривается дымоходная труба, которая будет проходить непосредственно через емкость с водой и нагревать ее до нужной температуры.

Бак также должен быть приварен к крышке печи.

• Если печь решено сложить из кирпича, бак бойлера может быть и круглый, и квадратный. Печь сверху перекрывается металлической панелью, в которой также вварена дымоотводная труба. Далее емкость без дна (водяной бак) герметично приваривается к верхней металлической плоскости печи.

Дымоход, пройдя через водяную емкость, выводится на улицу.

В баке должно быть вварено два или три патрубка с вентилями: для поступления воды, для выхода на кран смесителя и на душ.

Вода может поступать в бойлер как из магистрали, так и заливаться вручную. Кроме этого, выше бойлера можно установить накопительный бак для воды, из которого вода также может поступать в нагревательную емкость.

Если такой водонагреватель установить в ванной комнате, то он не только даст горячую воду, но и обогреет помещение.

Всем, кто пользовался газовыми колонками или проточными нагревателями, работающими от электросети, знакома ситуация, что когда открывается кран, приходится ждать некоторое время, чтобы пошла горячая вода. При установке водонагревателя косвенного нагрева, этот фактор полностью исключается — открывая кран, можно сразу же получить подогретую воду.

По сравнению с водонагревателями, работающими на газе или от электричества, этот вид бойлера поможет сэкономить на энергоносителях.

Видео: Интересный вариант самодельного бойлера косвенного нагрева по проекту ЭНКдом

Готовый бойлер можно приобрести в магазине и тогда останется только установить его на заранее подготовленное место. Однако стоимость его достаточно велика и если у вас есть навыки работы с необходимыми для его изготовления инструментами, то, приобретя нужный материал, можно сделать все своими руками, сэкономив при этом приличную сумму денег и повысив свою самооценку !))

Какие водонагреватели считаются лучшими?

Выбор лучшего водонагревателя зависит от конкретных потребностей и условий использования. Однако, в целом, наиболее популярными типами водонагревателей являются:

1. Электрические накопительные водонагреватели – самый распространенный тип водонагревателей. Они нагревают воду в баке, и затем поддерживают ее в нужной температуре. Данный тип водонагревателя имеет невысокую стоимость, прост в использовании и не требует подключения к газу.

2. Газовые водонагреватели – они используют газовую горелку для нагрева воды. Они обычно имеют более быстрый нагрев и более высокую производительность по сравнению с электрическими водонагревателями. Однако, газовые водонагреватели могут быть дороже в установке и требуют подключения к газовой линии.

3. Бойлеры – это крупные емкости, которые обогревают воду, поступающую из водопровода, и хранят ее в нагретом состоянии. Они могут быть как электрическими, так и газовыми. Бойлеры хороши для крупных семей или для мест, где необходимо обеспечить большое количество горячей воды.

4. Безбаковые водонагреватели – это новое поколение водонагревателей, которые нагревают воду непосредственно в момент использования. Они могут быть как электрическими, так и газовыми. Они экономичны в использовании, не занимают много места и не требуют подключения к газовой линии.

Какой именно водонагреватель лучше выбрать, зависит от вашего бюджета, количества человек, живущих в доме, потребностей в горячей воде, а также доступности газовой линии, если вы выберете газовый вариант.
