Устройство печи с водяным контуром для домашнего отопления: выбор и преимущества. Руководство по созданию своей печи с водяным отоплением

Во многих районах дрова и уголь остаются предпочтительными видами топлива для отопления частных домов. Выбор печи с водяным отоплением своими руками мотивирован не только дешевизной и доступностью этого топлива, но и относительно небольшими затратами на её установку и обустройство.

При этом помимо множества плюсов печь с водяным контуром для отопления дома имеет и массу минусов. Далеко не всегда такой вариант бывает оптимальным. Давайте попробуем разобраться в нюансах такой системы отопления.

Преимущества печи с водяным контуром отопления

К плюсам такого варианта относятся:

• Доступность и дешевизна топлива (дрова, уголь);
• Низкая цена установки, эксплуатации;
• Безотказность, долговечность;
• Независимость от электроснабжения;
• Возможность выполнять несколько функций (обогрев и приготовление пищи, а заводы предлагают такую разновидность, как печь-камин с водяным отоплением).

В сравнении с классическим вариантом (печь без контура), здесь достигается равномерная теплопередача по всему дому, рациональный расход топлива.

Недостатки печи с водяным отоплением

Конструкция имеет и несколько минусов:

• Затрачивается время на разогрев, прежде чем система начинает теплоотдачу;
• Много тепла улетучивается через трубу (низкий КПД);
• Риск возгорания, если неправильно эксплуатировать устройство;
• Печь способна обогреть только одноэтажное жилище, в пределах 150 м2.

Важно! Если зимой помещения не отапливаются, вместо воды желательно заливать в систему антифриз. Это предотвратит возможное промерзание и разрыв труб.

Отрицательные стороны конструкций

Недостатки теплогенераторов:

1. Долгий прогрев.
2. Необходимость тщательного ухода за дымоходом, тяговой камерой и зольником.
3. Повышенная пожароопасность.
4. Потеря тепла через трубу, что снижает КПД.
5. Сложности монтажа агрегата.
6. Риск отравления угарным газом при несоблюдении правил эксплуатации.

Водяная конструкция – неплохая альтернатива другим вариантам отопления в частных домах, коттеджах и дачах. И хоть она уступает по КПД газовым или твердотопливным котлам, скорость и эффективность прогрева пространства намного выше.

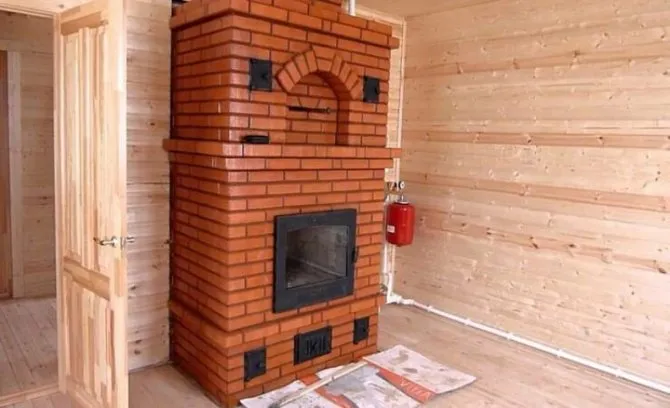

Материал

Обычно при возведении печей используется кирпич. Его характеризует ряд особенностей. Такая конструкция отличается большим весом (от 1.5 до 10 т), требует подготовленного, прочного фундамента. Из-за массивности агрегата, теряется много полезного пространства в помещении.

Оптимальный вариант монтажа – когда дом еще строится. В таком случае легче все продумать и оптимально расположить схему. Проектирование в уже готовом жилье создает трудности: приходится создавать прочную основу.

Кирпичная печь с водяным отоплением долго нагревается, но и медленней отдает тепло. Благодаря этому комнаты сохраняются теплыми на много часов.

Альтернатива кирпичу – сталь, из нее изготавливают «буржуйки». Нюансы таких конструкций:

• Легкий вес (100-300 кг) и компактность, не требуют много места, их можно ставить на обычный пол;
• Устанавливаются не только на стадии строительства, но и в построенных домах;
• Корпус быстро нагревается, и быстро отдает тепло, поэтому владельцу придется чаще топить.

Нужна ли электроэнергия

Система может быть выполняться в двух вариантах:

• Свободная циркуляция, когда нагрев идет самотеком;
• Принудительный способ.

В последнем случае потребуются насос и аккумулятор (обеспечивают бесперебойное питание). На первый взгляд, это удобно: ведь поддерживается стабильность работы. Можно обогревать не только первый, но и другие этажи.

Однако такие компоненты значительно повышают стоимость печного отопления, сама конструкция приобретает внушительные габариты.

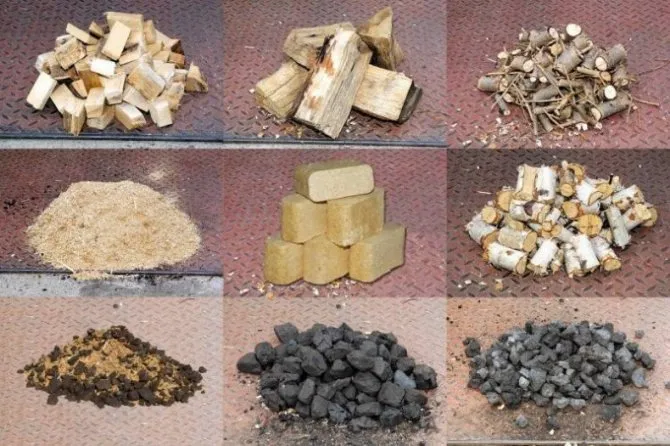

Топливо

Могут использоваться следующие виды сырья:

• Уголь (бурый, каменный, достигают температуры 1500 градусов);
• Поленья (наиболее доступны, с длительным сроком хранения и низкой стоимостью);
• Топливные брикеты (их удобно хранить, долго и равномерно горят).

Кстати. Какой ресурс выбрать – зависит от личных предпочтений. Этот параметр не влияет на печную конструкцию.

Какие нужны трубы

Вместо радиаторов обычно используются патрубки (80-120 мм диаметром). Они лучше подходят для печей (обеспечивают достаточный объем воды в системе).

Главное здесь – правильно выбрать материал:

• Нержавеющая сталь;
• Металлопластик;
• Полипропилен.

На заметку! Для кирпичных печей, обогреваемых дровами, лучший вариант – сталь. Она способна выдерживать высокие температуры (до 100 Cº и более). Другие материалы не рассчитаны на подобную нагрузку (максимум – 95 Cº).

Правила эксплуатации и нормы безопасности

Для продления срока службы установки достаточно учитывать такие требования:

1. Запрещено отсоединять радиатор от системы во время работы. Под воздействием нагрева жидкость расширяется, поэтому высокое давление может спровоцировать взрыв.
2. Если теплообменник достаточно прогрет, нельзя допускать попадания холодной воды в резервуар. При таком контакте важные узлы могут выйти из строя.
3. Нельзя запускать установку с пустым теплообменником. Это вызывает прогорание стенок.
4. Для повышения продуктивности оборудования можно установить циркуляционный насос.

Контур

Трубопровод состоит из подачи от печи и обратки к ней. В самом дальнем от печки помещении обе ветки соединяются. В других комнатах они проходят в виде двух линий, вдоль внешних стен.

На заметку! Такой вариант дешевле, чем система с радиаторами, его проще смонтировать.

Рекомендации по размещению элементов системы отопления

Элементы системы отопления трудно назвать украшением современного интерьера. Под это определение могут подойти разве что трубы, органично смотрящиеся в некоторых интерьерах индустриального направления. В целом, строительные нормы и архитектурные принципы рекомендуют размещать детали в скрытых, но доступных для ремонта и обслуживания местах. При размещении руководствуются следующими правилами:

• Теплогенератор размещают в изолированной комнате с отоплением и хорошей вентиляцией. В таких же условиях должен работать циркуляционный насос. Небольшие котлы (мощностью до 30 кВт) допустимо устанавливать на кухне, в прихожей, в подвале или в теплой отапливаемой пристройке. Печи, предназначенные для жилых помещений, устанавливаются с учетом правил пожарной безопасности.
• Место для расширительного бака открытого типа – на чердаке, подающие и сборные трубопроводы стремятся расположить вдоль капитальных стеновых конструкций.

• Главный стояк проходит открыто в углах жилых помещений, на чердаке его покрывают теплоизоляцией.
• Радиаторы устанавливают открыто под оконными проемами. Они участвуют в комнатной циркуляции, нагревая холодный воздух, поступающий от окон. Попытки украсить радиаторы декоративными экранами нежелательны, поскольку снижают теплоэффективность системы.

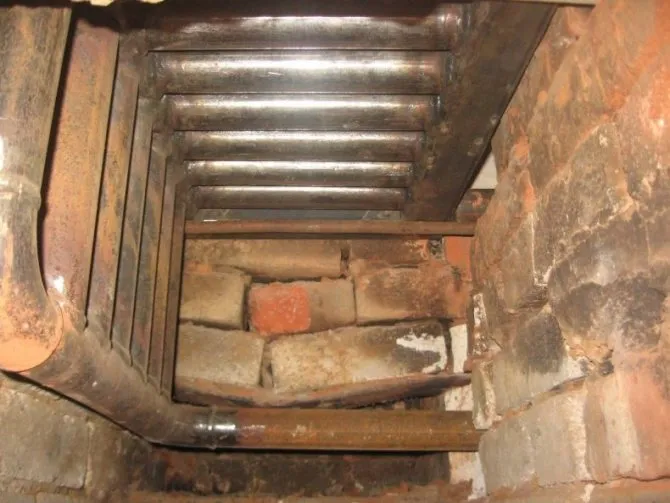

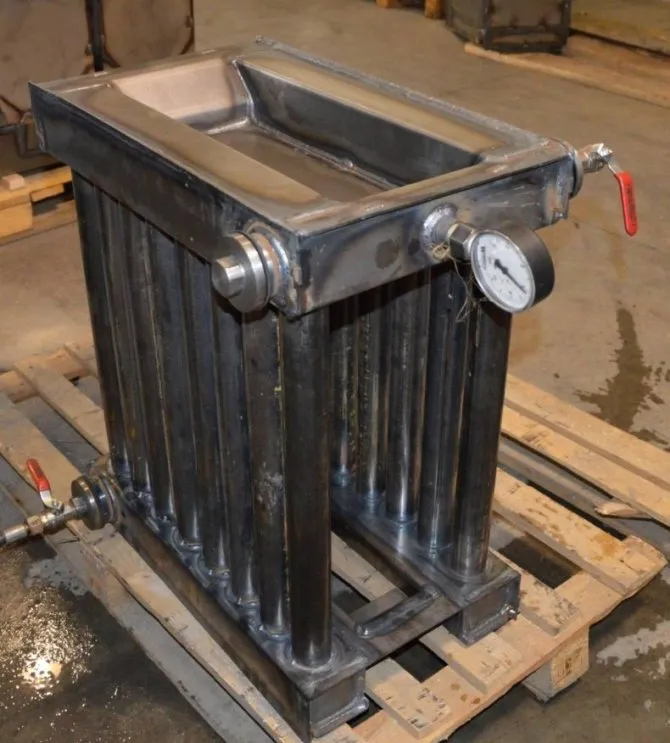

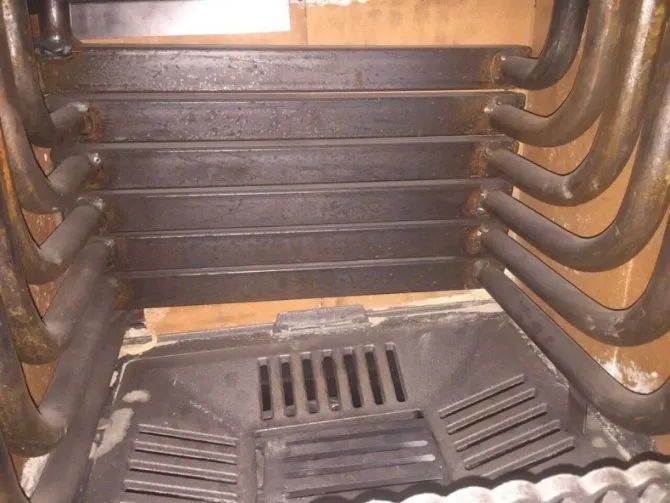

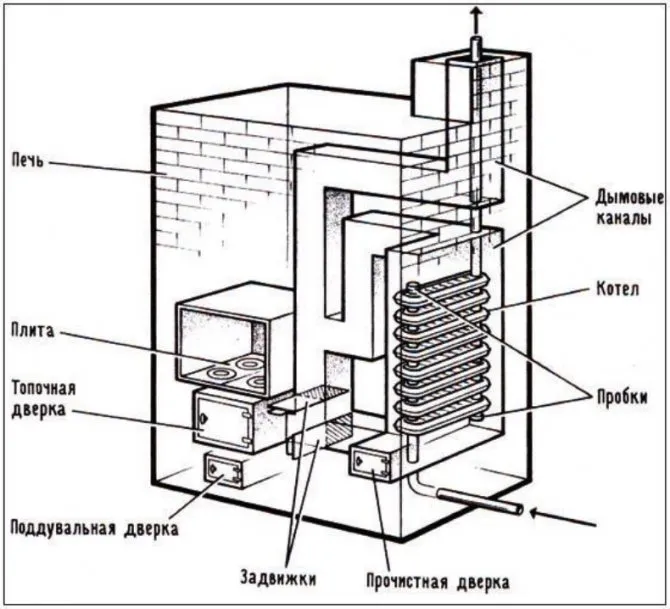

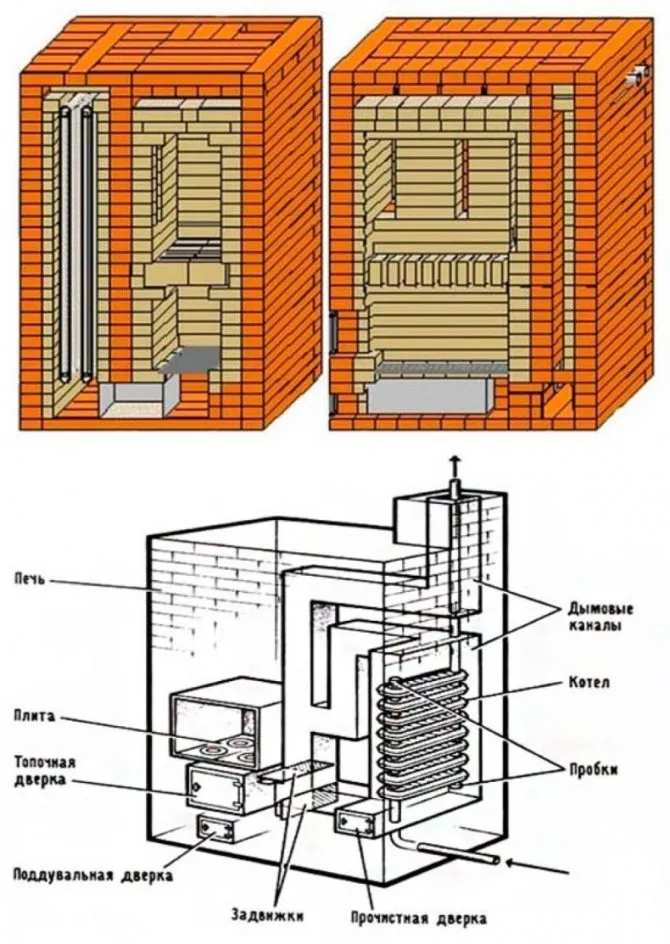

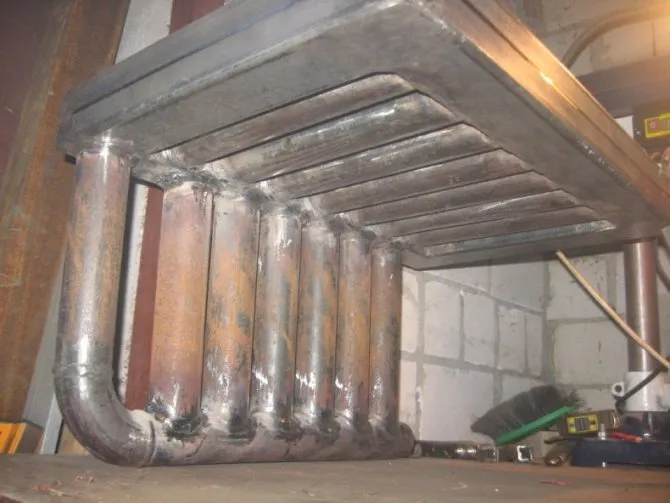

Теплообменник

Для печей с котлом водяного отопления используются различные материалы:

• Низкоуглеродистая сталь, в виде змеевика из труб диаметром от 4 до 5 см (либо сборка из листовой стали, толщиной до 0,5 см);

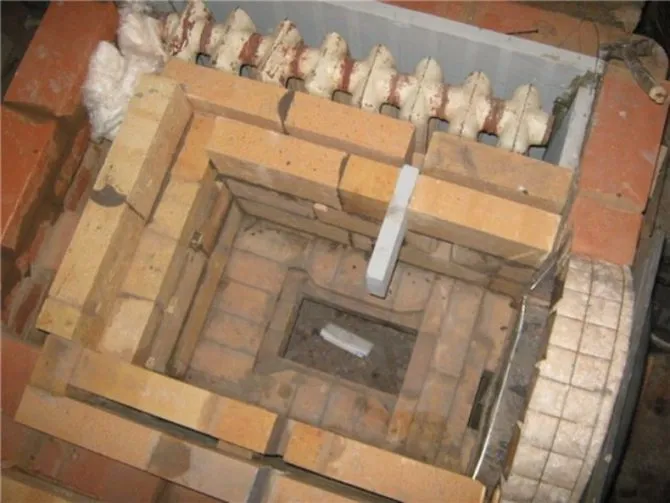

• Чугун, используют старые батареи из него, желательно компактных размеров (чтобы уместились в топке);
• Медь (наиболее дорогой вариант).

Трубчатое стальное устройство эффективней в работе, но трудней в изготовлении. Недостаток чугунных изделий: их трудно чистить от накапливающейся сажи (мешают ребра). Медные камеры применяются редко, самому владельцу их сложно собрать, приобретать – дорого.

Кстати. Теплообменник значительно снижает полезную площадь топки. Между ними должен соблюдаться зазор – до 15 мм (для изделий из листовой стали – до 10 мм).

На что обратить внимание при выборе: советы и рекомендации

При поиске печи учитываются такие особенности:

1. В небольших помещениях с неплохой изоляцией стен, оконных и дверных проемов, можно установить конструкции из металла.
2. В более крупных сооружениях нужно использовать те агрегаты, которые смогут равномерно распределять тепло, воздействуя на все здание. Можно организовать отопление посредством парового или водяного элемента.
3. В многоэтажных зданиях востребованы печи-котлы.
4. Для одноэтажных построек подойдут кирпичные и чугунные изделия. К ним подключается контурный прибор.

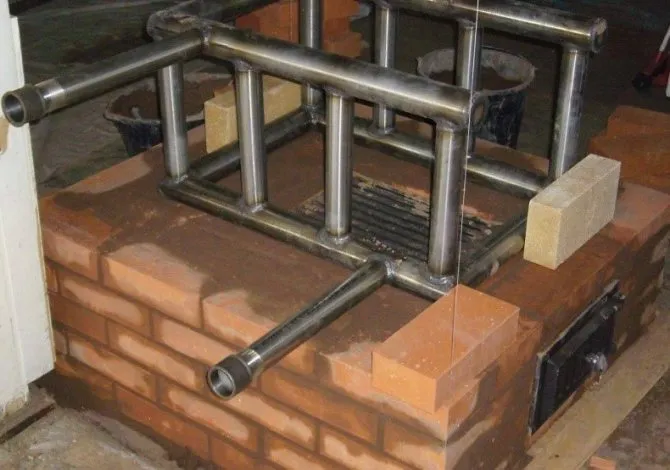

Порядок работ

Можно изготовить оборудование своими руками либо купить заводской агрегат.

При самостоятельном монтаже, важно учесть следующие пункты:

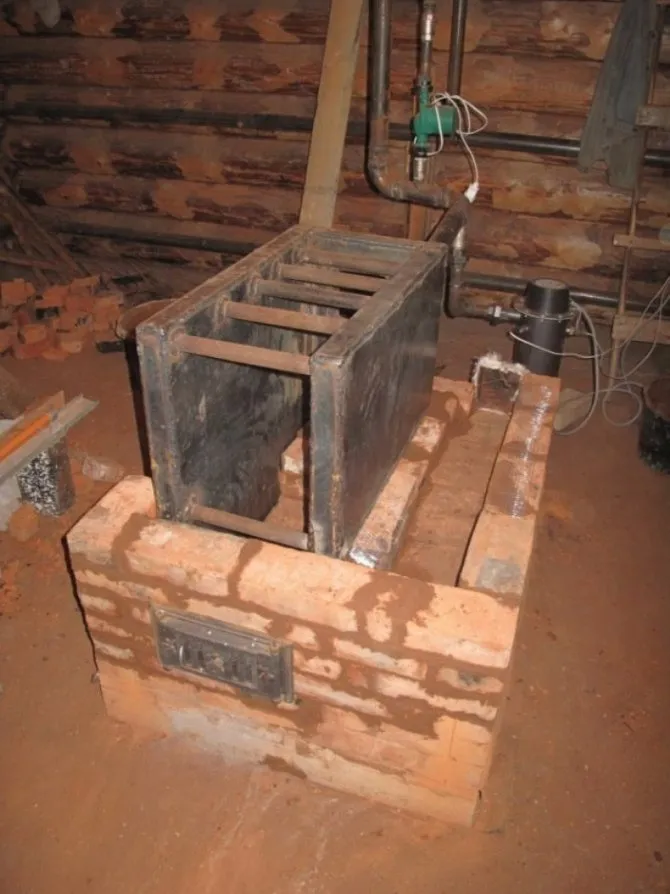

• Сначала подготавливают теплообменник;
• Затем монтируют контур, соединяют его с тепловым котлом;
• Перед строительством печи роют котлован, затем в нем делают прослойку из щебня, битого кирпича(фундамент должен быть выше уровня пола на 2-3 см);
• Возводят печную конструкцию.

Возможные сложности и их решение

Кладку каждого ряда кирпичей стоит контролировать с помощью строительного уровня. Изначально монтируются угловые элементы, затем периметр, каналы и внутреннее содержание.

Дверцы фиксируются на завесах только после высыхания рабочей смеси. В противном случае она может деформировать коробку из топочной камеры.

При кладке шамотный кирпич не следует связывать с глиняным. Такие материалы обладают разными коэффициентами теплового расширения, поэтому шов может разорваться.

Как выбрать заводскую модель

Главный показатель фабричного агрегата – это мощность. Для своего дома владелец может сделать достаточно точные расчеты, с помощью калькулятора онлайн. Он есть на официальных порталах большинства изготовителей.

При вычислении нагрузки учитываются параметры:

• Расположение устройства;
• Площадь дома;
• Время работы агрегата;
• Материалы, использованные при изготовлении;
• Условия установки (теплоизоляция и количество стен, высота потолков, степень обогрева погреба и чердака, число, габариты окон).

Кстати! Цены на печи с водяным отоплением варьируются, в зависимости не только от мощности, но и функционала (например, дополнительно играет роль камина).

Устройство печного агрегата не отличается высокой сложностью. Главное здесь – учесть все нюансы. Если конструкция предусмотрена из кирпича, то лучше всего ее обустраивать на стадии строительства дома.

Чтобы не зависеть от электричества, организуют естественную циркуляцию. Теплообменник и контур обычно выполняют из стали, она выдерживает высокие температуры и обеспечит максимально возможный КПД. Можно изготовить конструкцию своими руками или приобрести в магазине подходящий вариант.

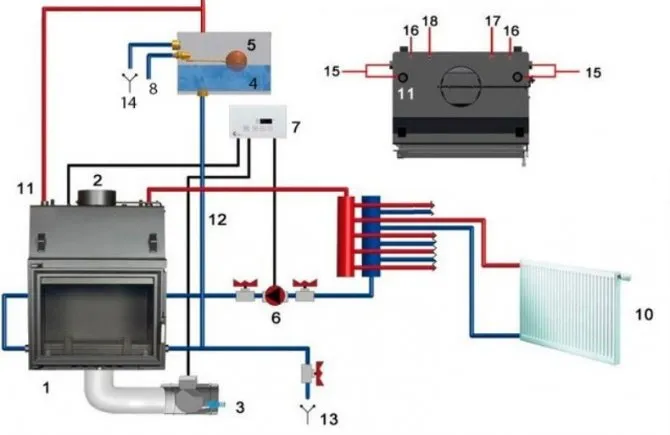

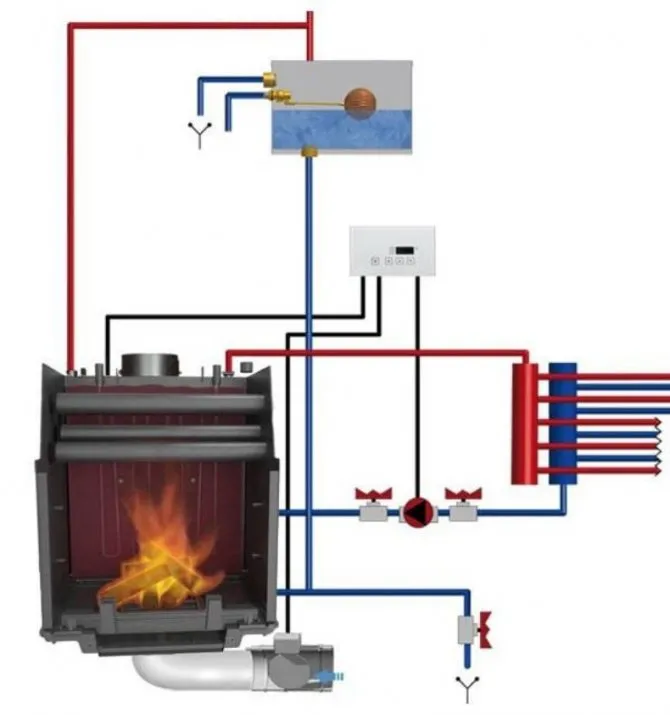

Схемы подключения

Теплогенератор оснащают кранами для сливания жидкости. Это необходимо делать перед наступлением холодов, поскольку замерзшая вода может спровоцировать выход из строя всей системы.

Есть несколько вариантов подключения оборудования.

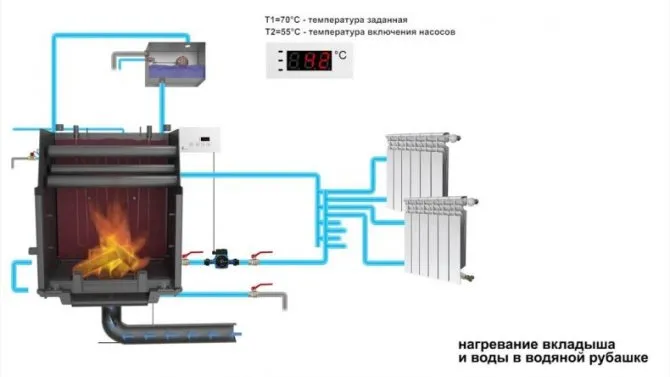

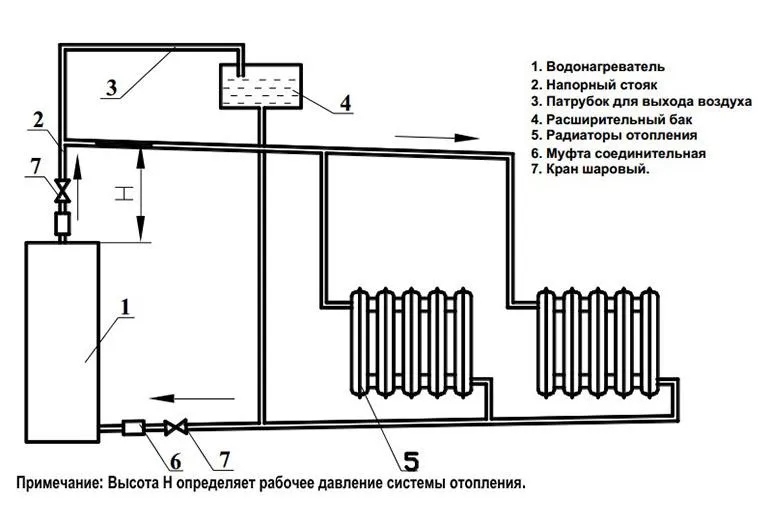

Открытая

В традиционной конструкции используется метод естественной циркуляции воды под воздействием разницы температур. В небольших помещениях открытая схема оправдывает себя. От печной конструкции идет труба высотой от 2,5 м и сечением от 50 мм. Сверху закрепляют открытый расширительный резервуар.

От выхода теплообменника до емкости выдерживают уклон в 30º, что необходимо для исключения гидроударов.

Обратный отвод закрепляют в горизонтальном положении, а затем выполняют слив для опустошения бака.

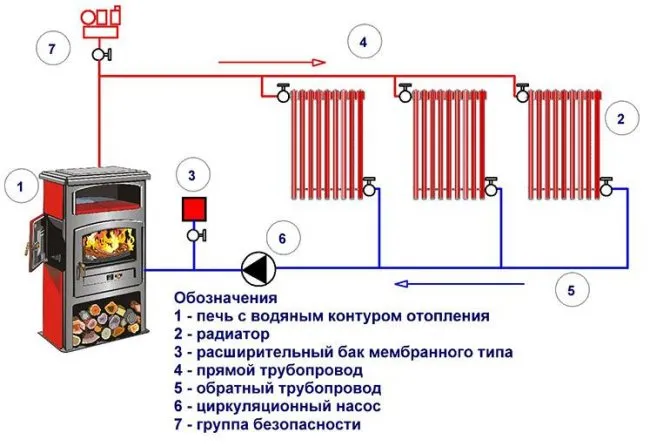

Закрытая

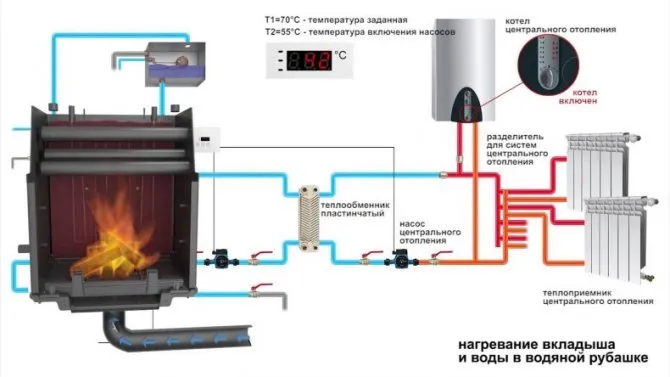

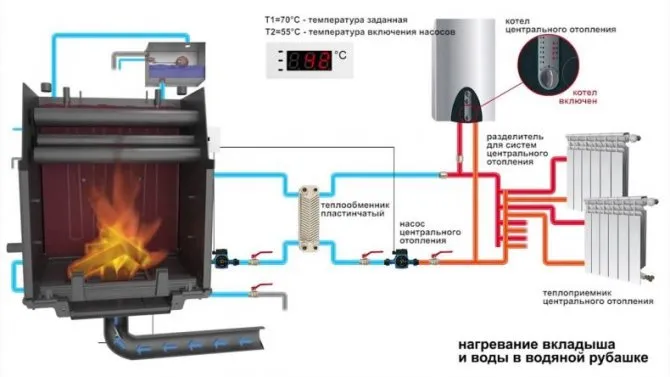

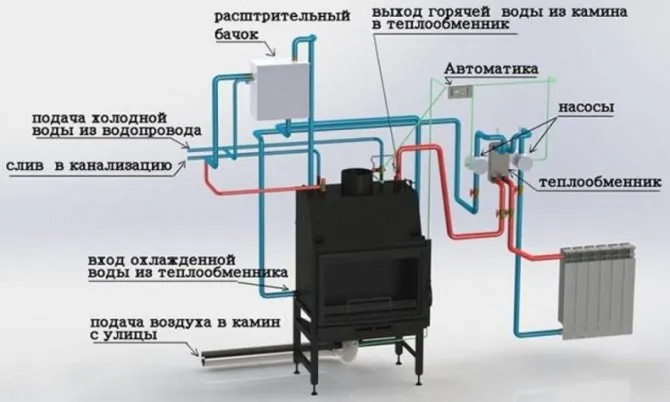

Предусматривает наличие циркуляционного насоса, резервуара, манометра и клапана. В некоторых случаях нужно устанавливать дополнительный теплообменник для повышения КПД и регулировки теплового режима.

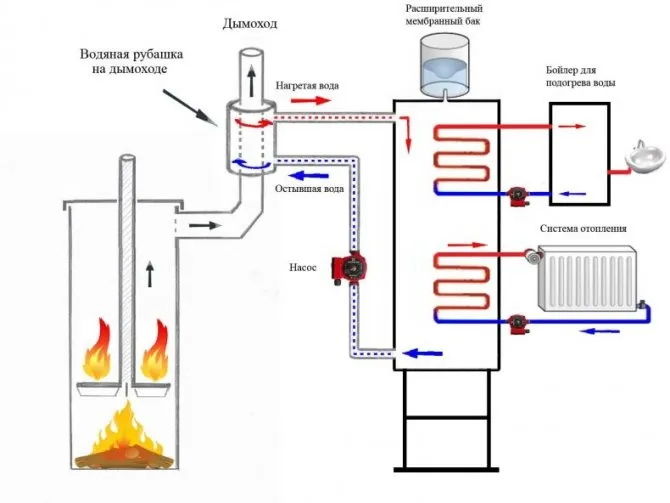

Комбинированная

Считается достаточно популярной схемой. Для обогрева помещения используется принцип естественной циркуляции теплоносителя с подачей резервного запаса с помощью насоса. В холодный период оборудование эффективно прогревает окружающее пространство и позволяет готовить пищу без включения других приборов.

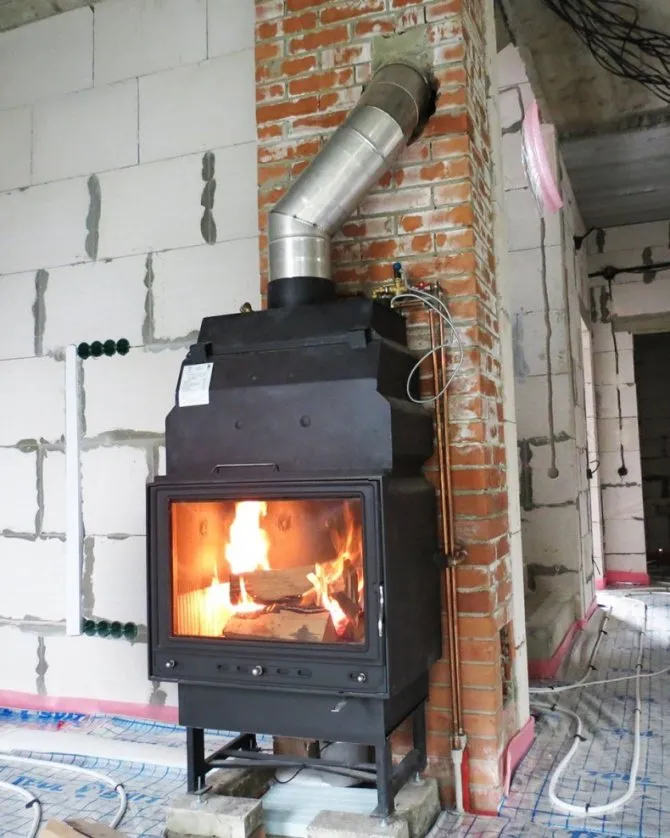

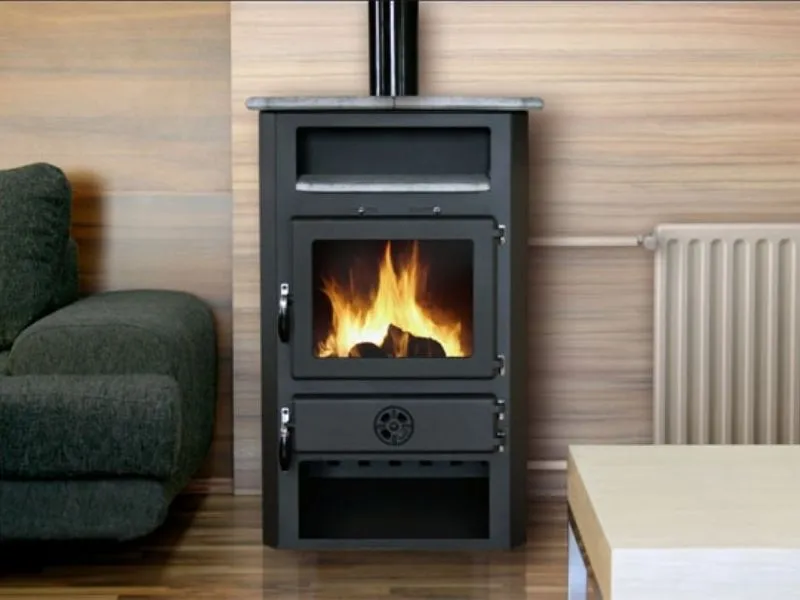

Фото печи с водяным отоплением
