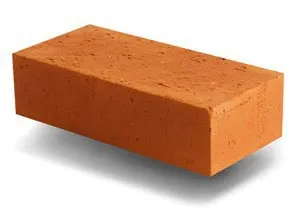

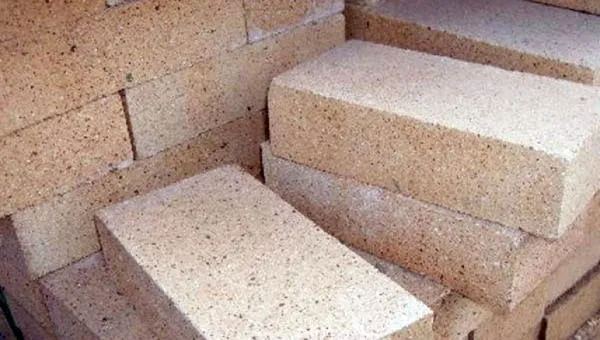

• Из какого кирпича класть печь
• Печь с варочной плитой
• Кладка и футеровка топливника и колодцев печи
• Есть ли необходимость в наличии чертежа?
• Правильное завершение кладки дровяной печи для дачи

Подробное описание технологии кладки кирпичной печи (с видео)

Начнем описание кладки печей с важного момента: стены и углы печи следует располагать строго вертикально. Чтобы обеспечить ровную кладку печи, рекомендуется использовать опалубку, которую нужно выставить на месте строительства с помощью отвеса и уровня. Если вас интересует пошаговая инструкция о том, как правильно сложить печь, это может представлять интерес.

Пошаговая кладка печи начинается с того, что на фундаменте мелом необходимо разметить контуры будущей конструкции, учитывая толщину шва. Кладку следует осуществлять с перевязкой вертикальных швов на половину кирпича, под расшивку. Вначале все кирпичи ряда нужно подогнать всухую, затем снять и положить уже на раствор.

Кладку кирпича следует выполнять быстро. В противном случае загустевший раствор невозможно будет уложить и разровнять тонким слоем, поэтому все половинки, четверти и трехчетвертки кирпичей нужно подготовить заранее.

Если наносить раствор сразу на весь ряд кладки, то он быстро загустеет, а шов получится неравномерный по толщине, поэтому рекомендуется ровным слоем наносить раствор отдельно на каждый кирпич. Подробная кладка печи рассмотрена детально в этом материале.

Для быстрого и равномерного нанесения раствора необходимо уложить небольшое его количество на угол кирпича и размазать вдоль кромки с наклоном к краю. Затем следует развернуть кирпич, нанести раствор на вторую его половину, образуя в центре бугорок.

Толщина швов печной кладки, выполненной из обыкновенного красного кирпича, должна составлять не более 5 мм, а из тугоплавкого и огнеупорного кирпича — 3 мм. Чем тоньше швы, тем качественнее печь.

Технология кладки печей требует, чтобы при возведении труб толщина швов должна быть не более 10 мм. Швы следует полностью заполнять раствором, а внутренние и наружные поверхности очищать от его излишков руками или кельмой.

Совет мастера. Для лучшего удержания штукатурки на поверхности печи швы рекомендуется оставлять не заполненными на глубину 5-10 мм. Если печь не планируется оштукатуривать, то швы следует заполнить полностью.

Если кирпич на раствор лег неудачно, не следует его поправлять постукиванием. Его необходимо снять, очистить поверхность от раствора, смочить и повторить укладку.

Каждый ряд кладки должен быть выполнен с перевязкой швов в 1/2 кирпича. В рядах, где используется трехчетвертной кирпич, разрешено делать перевязку в 14 кирпича.

Кладка печи должна быть проведена, учитывая необходимость горизонтальности рядов и вертикальности наружных поверхностей и углов. Для соблюдения этого правила каждый ряд кладки следует проверять строительным уровнем с правилом на горизонтальность, а отвесом — на вертикальность стенок и углов.

Для удобства рекомендуется натянуть между столбами опалубки шнур, по которому можно ориентироваться при кладке. Каждый ряд необходимо сверять с чертежами порядовок.

Все внутренние поверхности печей должны быть ровными, без выступов и впадин, препятствующих движению газов и ухудшающих работу печи. Повороты и углы в каналах следует закруглять, а сужение или расширение частей делать постепенным, поэтому через 5-6 рядов кладки внутренние поверхности топливника необходимо протирать мокрой тряпкой, заглаживая и затирая швы, чтобы удалить излишки раствора. Если этого не сделать, то при топке раствор может осыпаться.

При облицовке огнеупорным кирпичом толщина швов должна составлять не более 3 мм. Такой кирпич не следует перевязывать с красным кирпичом. Из-за их различного температурного расширения кладка может разрушиться.

Уличная печь должна быть удобна в кладке и проста в эксплуатации. Ее следует сооружать на отдельном надежном фундаменте, не связанном с фундаментом дома или другой рядом стоящей постройки. Запрещено перевязывать кладку очагов с примыкающими к ним конструкциями (стенами, заборами).

Обязательно нужно перевязывать вертикальные швы кладки, а также следить за тем, чтобы толщина швов составляла не более 5 мм. В отдельных случаях допускается совпадение вертикальных швов, но не более двух рядов кладки.

Запрещено класть кирпичи сколотой или стесанной стороной внутрь топки или каналов, так как в этом случае они будут разрушаться от воздействия высокой температуры. Подробно проиллюстрированная кладка кирпичной печи на видео позволит ознакомиться с этим процессом:

На заметку! Обмазывать раствором или оштукатуривать внутренние поверхности печей запрещается, так как эти слои быстро отваливаются и засоряют каналы.

О разном тепловом расширении материалов следует помнить и при присоединении к печи металлических деталей. Например, металлические опоры необходимо отводить от печи, используя проволочные жгуты. Больше места требуется для продольного теплового расширения, например, при установке колосников.

Кладка упрощенного варианта русской печки

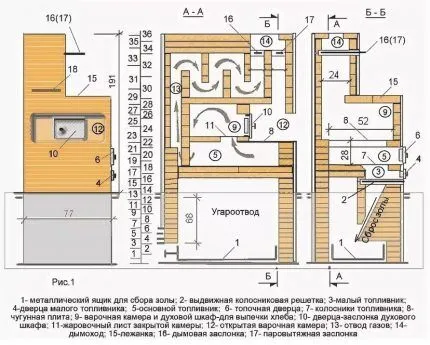

Разберем на конкретном примере специфику строительства упрощенного варианта русской печки. Как все агрегаты этой категории, она относится к варочно-отопительному оборудованию, значит, оснащена варочной чугунной панелью. Топливника в ней также два, что позволяет обогревать помещение, готовить вкуснейшие блюда и выпекать хлеб.

Особенностью именно этой конструкции является наличие специфического золосборника, расположенного под угароотводом. Сбор золы производится по каналу из кирпича, устроенному под колосниковой решеткой. Опорожнять золосборник можно с улицы, благодаря чему в доме не будет традиционных для печей загрязнений.

Для того чтобы выдвинуть металлический ящик для сбора золы можно было на улицу, в фундаменте дома устраивают канал, который соединяют с фундаментом печки. Эта конструкция должна быть расположена под полом. С наружной стороны все это закрывают утепленной заслонкой.

В этой конструкции русской печки предусмотрен внешний золосборник, опорожняемый со стороны улицы, есть отсек для аккумуляции угарного газа и место для выпекания хлеба

Уникальная конструкция печного фундамента

Фундамент для этого варианта печки тоже особенный. Строят его следующим образом. Под фундамент выбирают грунт на 85 см. Ширина котлована должна быть удобной для устройства основания. Дно выработки засыпают песком и трамбуют так, чтобы в итоге слой песка составил 10 см.

На выровненное основание устанавливают металлический футляр, в который закладывают 4 ряда кирпичной кладки на цементный раствор. На глубине 12 см до уровня пола настилают гидроизоляцию, от которой сооружают угароотвод: полый фундамент. Этот участок сооружения штукатурят, чтобы можно было сразу определить трещины – места утечки газа.

Такое решение позволяет сразу после топки закрывать вьюшку дымохода, ведь угарный газ будет отводиться в полый фундамент, не попадая в помещения. В итоге существенно улучшаются теплотехнические показатели агрегата. Зола удаляется периодически из выдвинутого на улицу металлического ящика для ее сбора.

Канал для выдвижения золосборника сооружают из кирпича одновременно со строительством фундамента печки. Для его формирования устанавливают металлические уголки. Доводят канал до отверстия, проделанного на том же уровне в фундаменте дома.

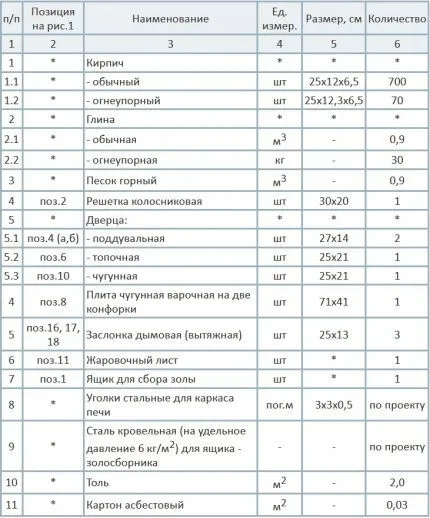

Выбор определенной конструкции печи и соответствующей ей порядовки предоставляет возможность точно подсчитать расходы материала для сооружения агрегата

Отопительная печь с нижним обогревом размером 1880×640 мм

Отопительная печь имеет размеры, мм: 1880x640x2380.

Расход материалов (без учета фундамента и дымовой трубы) следующий:

• кирпич красный — 950 шт.,
• кирпич огнеупорный — 40 шт.,
• глина красная — 29 ведер,
• глина огнеупорная — 1 ведро,
• песок — 17 ведер,
• дверка топочная — 250×210 мм,
• дверка поддувальная — 140×250 мм,
• задвижка дымовая — 130×250 мм,
• решетка колосниковая — 380×250 мм,
• дверки прочистных отверстий размером 130×140 мм — 12 шт.,
• предтопочный лист — 500×700 мм.

Печь может сложить один печник в течение 36 ч; дополнительно для приготовления раствора и подноски материала потребуется около 10 ч.

Теплоотдача печи при одноразовой топке в сутки составляет около 5,5 кВт (4700 ккал/ч), при двух топках — 6,6 кВт (5700 ккал/ч).^Печь рассчитана для отопления помещения площадью до 55 м . В данной печи можно применять все виды твёрдого топлива. Колосниковая решетка рассчитана для использования в качестве топлива дров, углебрикетов и торфяных брикетов. При применении в качестве топлива антрацита или каменного угля в этой печи колосниковую решетку закладывают огнеупорным кирпичом на ребро.

Чертежи разрезов печи и порядовки приведены на рис. 9. Стрелками указано движение дымовых газов в дымоходах печи.

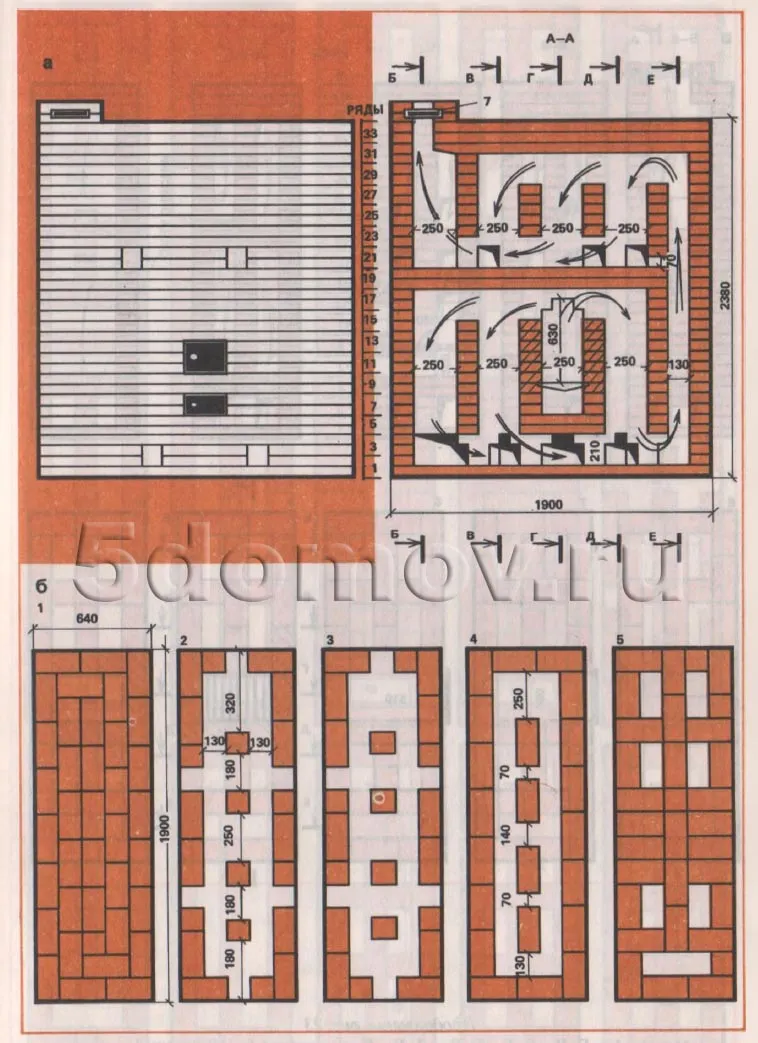

Рис. 9. Отопительная печь с нижним обогревом размером 1880×640 мм
а — фасад и разрез А—А; б — кладка 1 —5 рядов

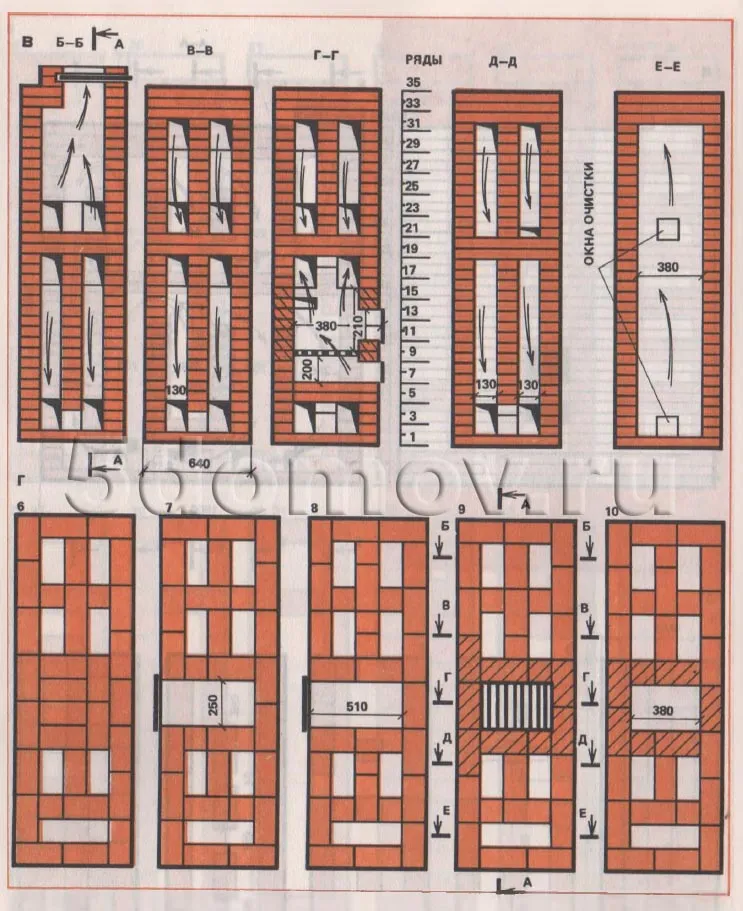

Рис. 9. Отопительная печь с нижним обогревом размером 1880×640 мм
в — разрезы Б—Б, В—В, Г—Г, Д—Д, Е—Е; г — гладка 6—10 рядов

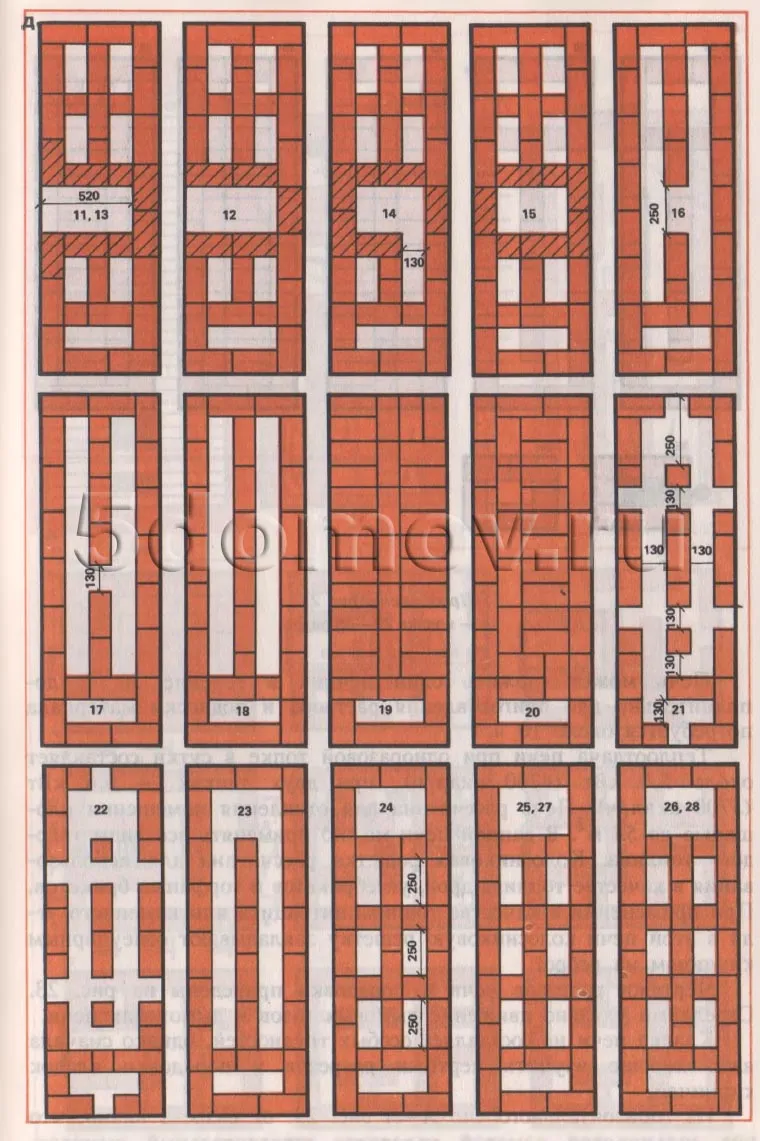

Рис. 9. Отопительная печь с нижним обогревом размером 1880×640 мм
д — кладка 11—28 рядов

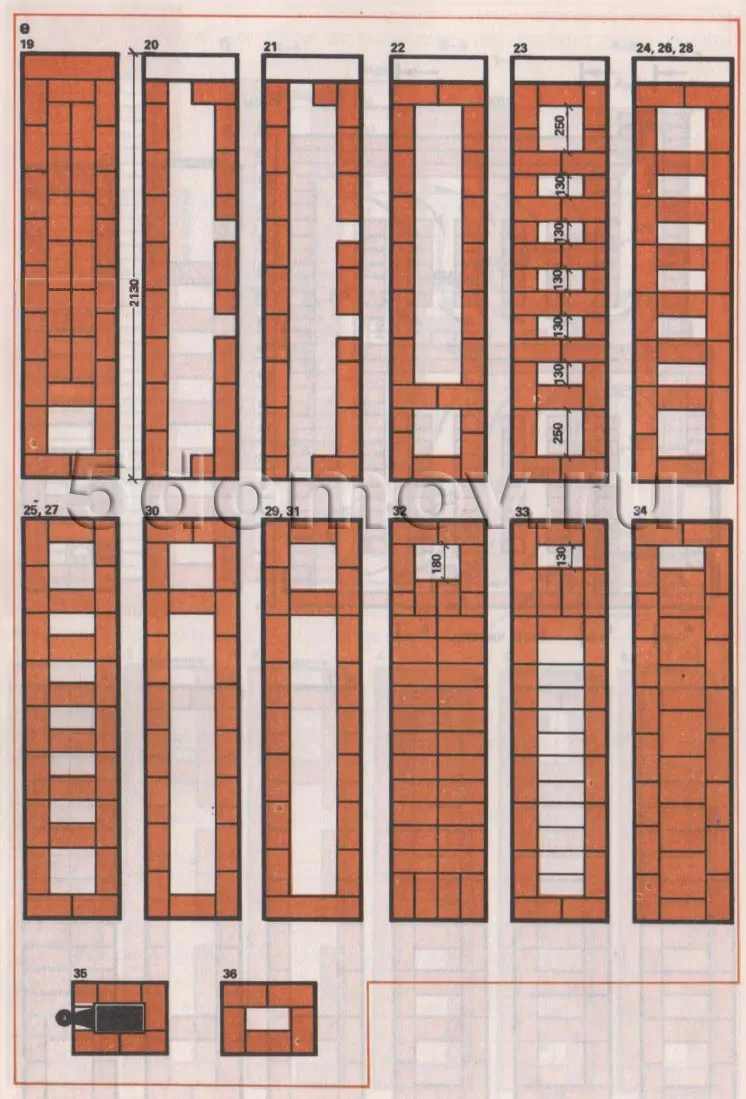

Рис. 9. Отопительная печь с нижним обогревом размером 1880×640 мм
е — кладка 29—36 рядов

Кладка печи не составляет особых трудностей, однако сначала надо хорошо изучить чертежи разрезов и порядовки кладок кирпичей.

Из горизонтального (по А—А рис. 9, б) разреза видно, что под зольниковой камерой находится горизонтальный дымоход. Топливник выложен из огнеупорного кирпича.

При кладке второго ряда надо строго придерживаться порядовки. Кладка пятого ряда определяет основные размеры дымоходов нижней отопительной камеры. Кладку двадцать первого ряда также необходимо проводить строго по порядовке, у вертикального канала здесь оставляют дымоход шириной 130 мм. Кладка двадцать четвертого ряда также определяет основные размеры дымоходов верхней отопительной камеры. Остальные ряды кладки печи похожи на кладки предыдущих печей.

Подготовка, список инструментов

Прежде чем приступать к работе, нужно определить и разметить место, которое займёт новая печка.

Труба дымохода должна находиться от стропильных перекрытий крыши не ближе, чем в 15 см.

Если кладка производится вами в первый раз, печники-профессионалы советуют заранее потренироваться, сделав из подготовленного кирпича макет будущей печи. Естественно, без раствора. Это минимизирует возможные риски при реальной кладке, позволив научиться на своих ошибках, которые в макете ещё можно исправить.

Печной фундамент требует предварительной гидроизоляции, по площади он должен превышать площадь печки.

Во время кладки нового ряда нужно контролировать абсолютную вертикальность стен.

Для строительства кирпичной печи необходимы такие инструменты:

• отвес;
• кельма;
• рулетка;
• шпатель;
• болгарка;
• вязальная проволока;
• строительный уровень;
• металлические полосы, уголки;
• ёмкости для цементного и глиняного раствора.

Что потребуется для работы

Экономный и доступный метод постройки отопительного прибора. Список материалов:

• кирпичидвухвидов;
• дверцы;
• решетка;
• задвижки;
• металлическаяповерхность (высокоекачествоимеетчугунная).

Для связки используют глиняный раствор, который готовят перед тем, как выложить печь из кирпича.

Подготовка

Изначально определяют локацию печи. Ее вес относительно легкий. Вместо привычной основы создается каркас из прочных досок, с проведением теплоизоляционного слоя. Применяют подложку из фольги.

В качестве изоляции используют материал, который не поддается нагреванию. Например, базальтовая вата. Сверху кладут слой отеплителя. Слой песка в несколько см выравнивает поверхность, делает ее равномерной. Это необходимо для удобного проведения последующих работ. Правильная подготовка поможет сделать печь из кирпича своими руками.

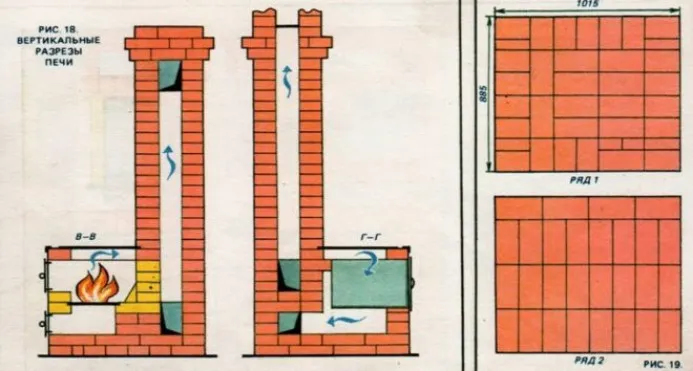

Схема кладки

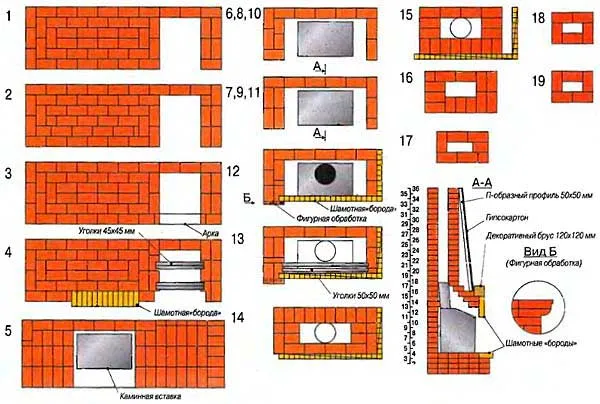

Порядовка печки из кирпича для дома своими руками:

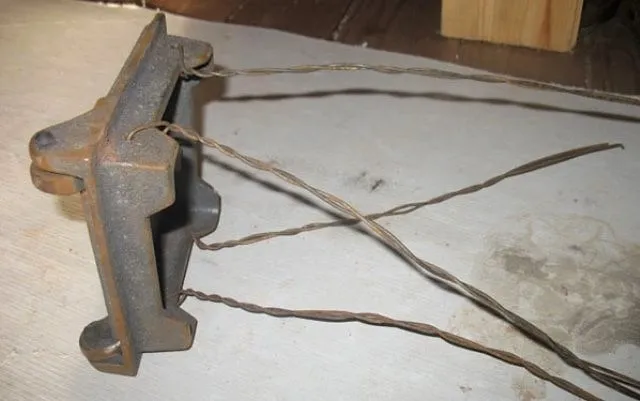

• Изначальнонадокластьсразунапесок, безиспользованияраствора. Кирпичикивыкладываютстрогопоуровню. Тонкослойныеизделияобрабатываютсмесью. Предварительно дверьследуетобмотатьасбестом, чтобыкомпенсироватьрасширениеметаллаиз—затермическоговоздействия.
• Фиксациядверейосуществляетсяпроволокой. Потомкладутвторойрядиформируютподдувало.
• Дальшекладкаосуществляетсяшамотнымкирпичом. Затемнадподдуваломустанавливаетсярешетка.

• Следующийрядпредусматриваеткладкукирпичанаребро. Необходимосформироватьканалдляотводадыма, внутринегозакладываютосновудляперегородки. Устанавливаютдверьтопливника, предварительнообмотаннуюасбестом. Приэтомонадолжналегкооткрыватьсявверху.
• Кладкапродолжаетсяпервичнымспособом.
• Врядуномер2, наокончательномэтапе – кирпичкладутнаребро. Стенкиканаладляотводадыманеобходимопротеретьвлажнойтряпкой.
• Кирпичкладутплашьмя.
• Наследующемрадузакрываетсятопливник.
• Передкладкой, делаютасбестовыеполоски, предварительносмоченныеводой. Этопозволяет обеспечитьгерметизациюзазоровмеждукирпичамиичугуннойплитой. Нельзяповерхностьизчугунаставитьнарастворглины. Этостанетпричинойобразованиятрещинв процессе эксплуатации.

• Формированиетрубыдляотводадыма. Должнонаблюдатьсяплавноерасширениеближектыльнойстороне. Нужентолькодлядымоходнойосновы. Другаячастьсостоитизметалла.
• Установказадвижки, обмотаннойасбестом. Изначальноихобмазываютглинянымраствором. Этотрядфинальный, нанемзаканчиваетсякладкаотопительногоприспособления. Проверяетсяправильностьвыполненнойработы.Дополнительно можнопосмотреть фотоиливидеодляправильнойстройкиконструкции. Достраиваюткаминилежанку, создаваякомфортныеусловия.

Дополнительно можно посмотреть фото или видео для правильной стройки конструкции. Достраивают камин и лежанку, создавая комфортные условия.

Финальные работы

Простая отопительная система не требует особенного дизайна. Заключительным этапом декора является побелка. В ее состав добавляют несколько капель синьки, чтобы предотвратить образование желтого налета.

Между кирпичом и полом находится стык. Он предотвращает попадание песка из-под печки в помещение. Стык покрывают листом, делают окантовку из плинтусов. Время на выполнение работы – один день. Вечером осуществляется первая растопка. Для этого понадобятся щепки и бумага. После разогрева подкладывают дрова.

Место для обустройства печи

Выберите оптимальное место размещения отопительной печи. К примеру, печь, установленная в центре комнаты, будет отдавать тепло максимально эффективно и равномерно. Однако подобное размещение печи удобно далеко не всегда.

Печь в центре помещения

В случае размещения печной конструкции у стенки (этот вариант является наиболее популярным и часто используемым), по полу дома будет идти холод.

Заранее выберите место размещения дверцы топочного отделения. Сконструируйте печь так, чтобы в дальнейшем вам не приходилось носить топливо через все помещение, разнося грязь по комнате.

Отопительная печь расположена у стены

Оптимальный вариант – обустройство топки в малопосещаемой комнате.

Рекомендации в отношении фундамента стандартные – обустраивается индивидуальное бетонное основание. Связывать его с главным фундаментом нельзя.

Рассчитайте конструкцию фундамента таким образом, чтобы он был способен выдержать нагрузку не только непосредственно печи, но и дымоотводящей конструкции, которую также настоятельно рекомендуется возводить из кирпича.

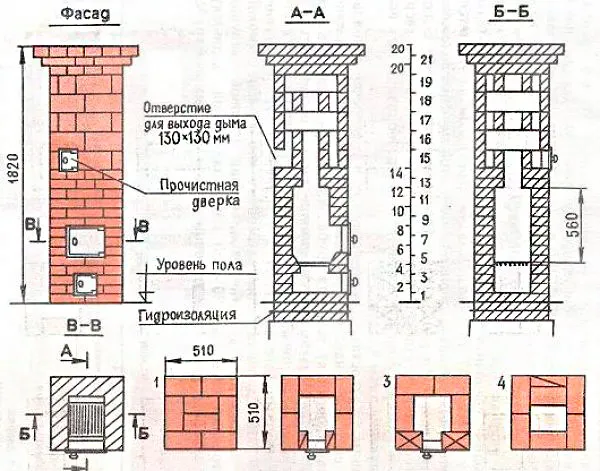

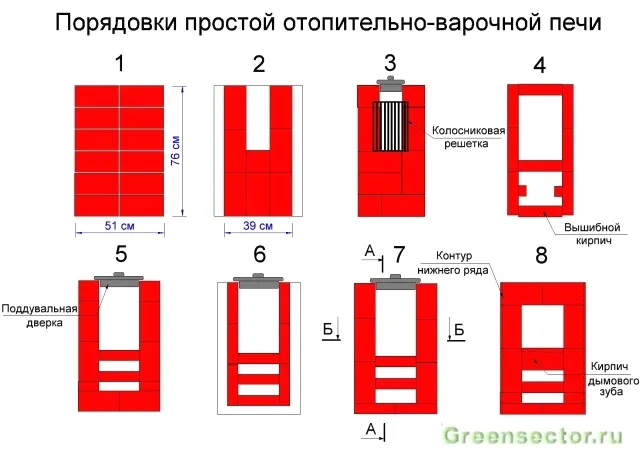

Как сложить простую небольшую печь

Такая компактная и легкая в строительстве печка прекрасно подойдет для отопления небольшого загородного домика, дачи или гаража. Ее конструкция крайне проста и не имеет в себе газовых оборотов, уровень теплоотдачи не сильно высок. Она обогреет помещение максимум в 16 квадратов.

Для такой печи нет необходимости в мощном фундаменте. Вам достаточно произвести укладку щебенки на глубину в 15-20 сантиметров и залить ее бетоном.

Габариты печи составят 2 на 2,5 кирпича, что равно примерно 51 на 64 сантиметра. Ввиду отсутствия поддувальной камеры, необходимо просверлить отверстия в дверце для топки.
Особенности строительства:

• Порядовка такой печки несложна. Соблюдайте компановку кирпичей, чтобы кирпич сверху закрывал шов между двумя кирпичами под ним.
• На ряду № 8 начинает сужаться топливник. Для этого используют ¾ кирпича. И в итоге выход из камеры сгорания имеет площадь в один кирпич.
• Девятый уровень кладется также как седьмой. То есть, используется целый кирпич.
• Десятый ярус будет специфичный. Кирпичи на нем ставятся не плашмя, а на ребро, строго по контуру выемки на ряду ниже.
• Поверх десятого яруса кирпичи вновь кладутся традиционно — плашмя. Для его выкладки понадобится два цельных кирпича и четыре ¾. Благодаря такому расположению вы заузите дымовой канал.
• Далее кирпичи вновь ставят на ребро, а дымовой канал делят пополам. В сечении кладка этого уровня будет напоминать восьмерку на калькуляторе. На следующем ярусе кирпичи вновь плашмя. Чередуя метод кладки таким образом, выкладывают пять рядов.
• На следующих четырех рядах кирпичи располагают плашмя.
• На последних двух рядах дымовой ход сужают таким образом, чтобы в сечении его размер был ровно в половину кирпича (12 на 12 сантиметров).
• Ставится дымовая задвижка, к ней крепится стальная труба-дымоотвод.

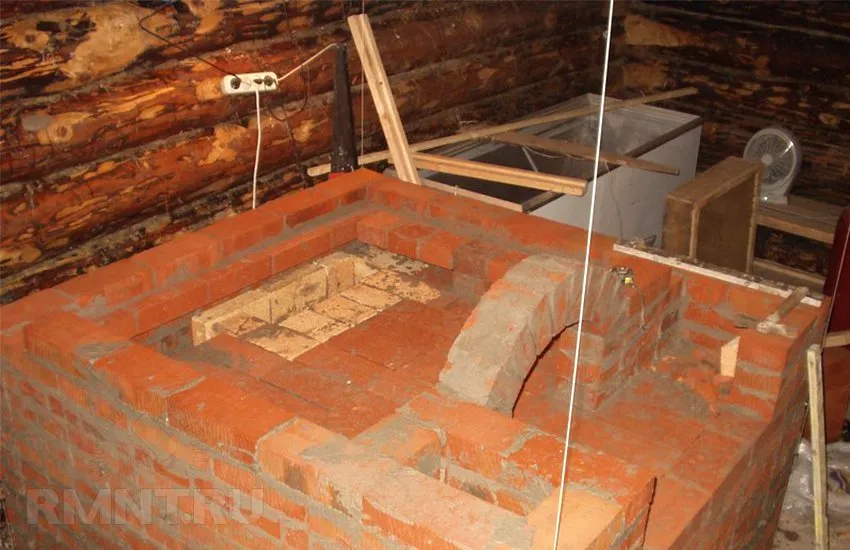

Правила кладки сводов топки уличной печи

При кладке сводов печей необходимо перекрывать топочные отверстия, топливники, камеры, используя перемычки простой и сложной формы. Перекрытие в стене называется аркой или арочной перемычкой, а перекрытие между стенами — сводом.

Для перекрытия больших пролетов используют арочное перекрытие.

Своды могут быть крутыми, плоскими и пологими. Полуциркульный свод равен половине окружности. Пологий свод является менее крутым. Трехцентровый свод еще более пологий, благодаря его конструкции нагрев происходит равномерно по всей поверхности. Это важно при выпечке пирогов. Количество кирпичей в арке и рядов в своде должно быть нечетным. Средний нечетный кирпич называется замковым. Кирпичи, на которые опирается перемычка или свод, называются пятами. Для придания им нужной формы такие кирпичи приходится обтесывать. Пространство, перекрываемое любой перемычкой, называется пролетом. Высота подъема свода или арки — стрела подъема.

Выполнения любой перемычки необходимо начинать с закладки кирпичей, на которые она будет опираться. Их следует вытесывать по шаблону. Так как высота арки или свода может быть различной, угол пяты изменяется. Нельзя использовать одну форму пяты для всех арок и сводов.


Кладка топки печи начинается с подготовки кружал и шаблонов пят, для этого на листе бумаги, картона или фанеры необходимо прочертить свод нужной формы с таким расчетом, чтобы в нем поместилось нечетное количество рядов кладки.

Можно легко и быстро построить свод на двух досках. Посередине узкой доски следует провести ось таким образом, чтобы она пересекала и широкую доску. На расстоянии 3-5 см от нижней кромки широкой доски необходимо прочертить прямую линию А-Б, отложив на ней ширину топливника. Ось должна проходить посередине топливника, между точками В и Г. На оси от линии А-Б следует отмерить наверх высоту стрелы подъема свода. Полученную точку можно обозначить буквой Д. После этого нужно подобрать центр О таким образом, чтобы проходящая из него окружность, образующая свод, пролегала через точки В, Г и верхнюю точку стрелы подъема свода.

Правила кладки печи советуют использовать для свода опалубку, которую настилают по заготовленным кружалам.

После установки и закрепления опалубки в центральную точку О, с которой вычерчивалось кружало, следует вбить гвоздь, прикрепить к нему прочный шпагат, необходимый для проверки рядов кладки свода и разметки укладываемых кирпичей. Кирпич для кладки сводов нужно обтесать, придав ему клиновидную форму.

В этом случае швы имеют одинаковую толщину. При использовании обычного кирпича внизу швы будут тоньше, а вверху — толще. Они должны быть обязательно полностью заполнены раствором.

Следует очень аккуратно производить обтесывание пят и их укладку, так как заполнение больших пустот раствором и щебнем может привести к осадке свода или арки и их разрушению.

Кладку свода следует начинать с краев, от обеих пят одновременно, двигаясь к середине свода или к замку. Кирпичи нужно подгонять плотно, таким образом, чтобы они почти касались друг друга со стороны топливника.

Швы между ними необходимо направлять к одной точке или к центру, из которого описывается кривая арки или свода.

Самым последним в ряд кладки свода или арки следует вставить замковый кирпич, смазанный с двух сторон глиняным раствором. Удары желательно наносить только поленом или киянкой, так как обычный молоток может расколоть кирпич.

Совет мастера. В процессе работы, точность установки опалубки необходимо постоянно проверять и регулировать, вбивая клинья между ней и стенками печи. Готовый свод следует оставить в опалубке на несколько дней, после чего ее можно разбирать, постепенно вынимая клинья. Кружала вынимают последними.

О недостатках и сравнительных характеристиках

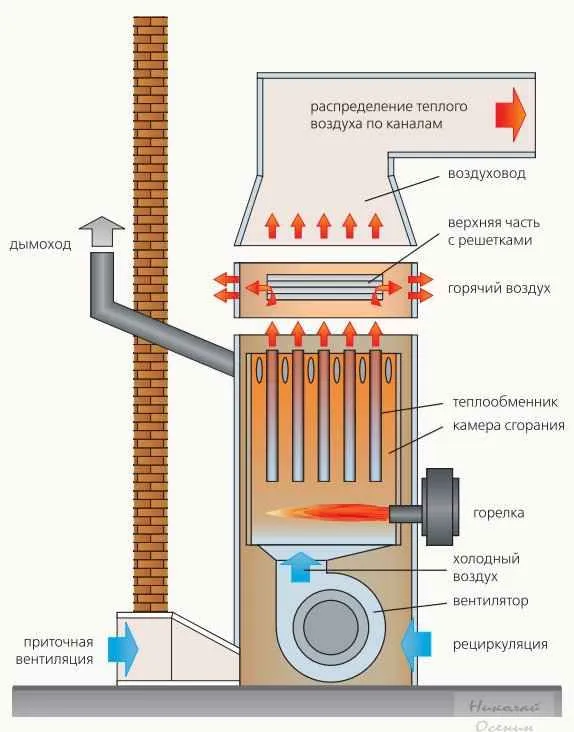

Схема работы коллектора для прогревания воздуха

К недостаткам эксплуатации можно отнести то, что долгое время приходится ожидать, когда печь растопится и нагреет помещение. Поэтому опытные печники советуют дополнительно приобрести стальной коллектор для прогревания воздуха в форсированном ритме.

При нагревании стальных печей одновременно нагревается пыль, оседающая на металлическую поверхность, в результате образуются вредные для здоровья вещества, что не происходит при эксплуатации кирпичного варианта.

Топку можно выполнить своими руками, что обеспечит экономию денежных средств, а кладка из кирпича принесет только удовольствие.

Печь из кирпича своими руками

Печи по своему функциональному предназначению делятся на несколько видов. Маленькие печи для дачи, сделанные своими руками из кирпича, ограничивают функцией приготовления пищи.

Конструкции побольше обогревают жилые помещения в холода. Чтобы печь дольше держала тепло, рекомендуют размещать ее встраиваемой во внутреннюю стену, рядом с ней или посредине комнаты.

Многие хозяева предпочитают комбинированные варианты, когда к отопительной печи пристраивается варочная.

Кирпичные печи обладают массой плюсов:

• Надежная аккумуляция тепла.
• Длительное сохранение температуры.
• При остывании печь впитывает пар, который выделялся при ее нагреве.
• Кирпичные печи экономные.
• Поверхность печи сильно не нагревается, что делает ее безопасной.

Что касается минусов, то и они есть. Печка при большой площади помещения придется долго прогревать. Сама печь занимает немало места, а нарушение при устройстве печи может стать причиной неправильного функционирования.

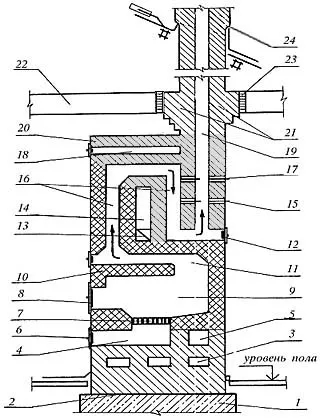

Общее устройство печи, чертёж

Конструкция печи особой сложностью не отличается.

Конструктивные узлы кирпичной печи

В кирпичном массиве имеется камера с дверцей, в которой сгорает топливо — топка (на рисунке — позиции 8 и 9). В нижней её части имеется колосниковая решётка (поз. 7), на которой размещается топливо и через которую в топку поступает воздух. Под колосниками имеется ещё одна камера, именуемая зольником или поддувалом, которая также закрывается дверцей (поз. 4 и 6). Через эту дверцу воздух снаружи попадает в печь и через неё же из зольника удаляется упавшая в него зола.

Через отверстие у задней стенки дымовые газы попадают в хайло (поз. 11) – наклонный канал, направленный в сторону передней стенки. Хайло заканчивается сужением — соплом. Далее следует П-образный канал, называемый газовым конвектором (поз. 16).

Стенки газового конвектора нагревают воздух, движущийся по специальному каналу внутри печи. Этот канал называется воздушным конвектором (поз. 14). На его выходе установлена дверца (поз. 18), которую летом закрывают.

В дымоходе имеются следующие элементы:

• прочистная дверца (поз. 12): через неё осуществляют чистку дымоотводящего канала;
• задвижка для настройки режима горения (поз. 15);
• вьюшка (поз. 17): также представляет собой задвижку, посредством которой после растопки, когда весь угарный газ уже улетучился, перекрывают дымоход с целью удержания тепла.

Теплоизоляция, окружающая дымоход в зоне пересечения чердачного перекрытия и кровли, называется разделкой (поз. 23). На участке пересечения перекрытия стенки дымохода делаются более толстыми. Такое уширение называется распушкой (поз. 21), оно также считается разделкой.

После пересечения кровли дымовая труба имеет ещё одно уширение — выдру (поз. 24). Оно не даёт дождевой влаге проникать в щель между кровлей и дымоходом.

Прочие позиции:

• 1 и 2 — фундамент с тепло- и гидроизоляцией;
• 3 — ножки или шанцы: для печи с такими элементами требуется меньше кирпича, к тому же снизу она имеет дополнительную поверхность обогрева;
• 5 — начало специального воздушного канала (душника), посредством которого достигается равномерный обогрев помещения по высоте;
• 10 — топочный свод;
• 13 — перегиб воздушного конвектора, называемый перетоком или перевалом;
• 20 — перекрыша печи;
• 22 — чердачное перекрытие.

Необходимые материалы

Из материалов для устройства шведки понадобятся:

• Красный огнеупорный кирпич (около 400-500 шт.);
• В меру жирная глина;
• Песок мелкой фракции (желательно речной просеянный);
• Цемент;
• Щебень мелкой фракции;
• Рулон рубероида;
• Древесина;
• Труба;
• Колосниковая решетка;
• Сталь уголковая и кровельная;
• Задвижка паровая;
• Шкаф духовой;
• Дверки для топочной, поддувала и духовки;
• Плита чугунная (для варочной поверхности);
• Проволока;
• Строительные гвозди.

Совет: перед началом работ следует внимательно ознакомиться с чертежами печи-шведки, чтобы иметь представление о её конструкции.

Из какого кирпича класть печь

Основным строительным материалом для возведения печи является красный керамический кирпич марки 150, изготавливаемый из обожженной глины. Его размеры стандартные – 250 х 120 х 65 мм, хотя в прошлые времена для печного дела выпускались и другие камни. Но сейчас все габариты унифицированы, так что и шамотный (огнеупорный) кирпич, из которого зачастую выкладывают топливник печи, по размерам такой же, как и обычный.

В строительстве еще применяется камень высотой 88 мм, но на кладку печей он не годится, поскольку имеет полости. Здесь же обязательно требуется только полнотелый камень, без пустот и трещин, хорошего качества. Правда, есть 1 исключение – голландская печь, ее можно класть из кирпичей б/у. Но до абсурда доводить не стоит, источник тепла, сложенный из булыжников, греть точно не будет.

Дело в том, что отопительно-варочная печь, построенная своими руками из некачественного красного кирпича, может пойти трещинами еще на стадии высыхания кладочного раствора. Следует отметить, что глиняный раствор именно высыхает, а не застывает, как цементный. Поэтому новичкам не рекомендуется экспериментировать с плохим или бывшим в употреблении кирпичом, иначе вновь построенная печь тут же потребует ремонта.

Из шамотного камня формируется топливник дровяной печки (если требуется по проекту)

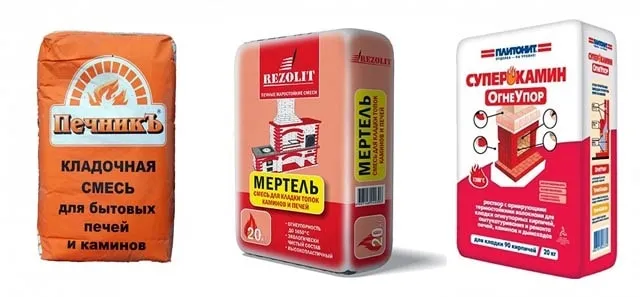

Отдельная рекомендация касается кладочного раствора. Не следует на первых порах идти в ближайший овраг за глиной, ведь ее еще нужно довести до правильной кондиции. Лучше купите готовую строительную смесь для кладки печей, глиняную либо шамотную.

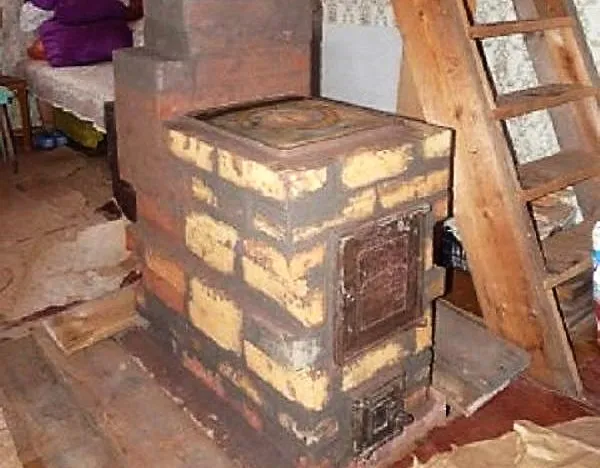

Печь с варочной плитой

В самом простом варианте такая конструкция имеет небольшие габариты (ширина 2, а глубина 3 кирпича – 78х53 см). Тем не менее, даже на такой ограниченной площади можно разместить одноконфорочную плиту.

Работа спорится, когда под рукой есть все необходимое.

Поэтому заранее купите следующие материалы и принадлежности:

• Полнотелый красный кирпич – 107 шт;
• Поддувальную дверку – 1 шт;
• Колосниковую решетку – 1 шт;
• Одноконфорочную чугунную плиту – 1 шт;
• Топочную дверку – 1 шт;
• Задвижку для трубы – 1 шт.

Огнеупорный кирпич для печки, работающей на дровах, не нужен. Его покупка – лишняя трата денег. А вот красный следует выбирать тщательно, отбраковывая треснутый и неровный.

Подготовка раствора

Кладочную смесь делают, перемешивая четыре части глины с одной частью воды и добавляя к ним восемь частей просеянного песка. Нормальная консистенция определяется просто: раствор легко сползает с мастерка, не оставляя на нем потеков. При кладке он не должен вытекать из швов.

Объем раствора определяют, ориентируясь на количество кирпича. При оптимальной толщине шва (3-5 мм) одного ведра хватает на 50 штук.

Подготовив кладочную смесь, можно приступать к закладке основания. Его ширину делают на 10 см больше ширины печи. Высоту фундамента подбирают такую, чтобы низ первого ряда кирпичей был на уровне пола.

Примерный прообраз печки

Если подполье достаточно глубокое (50-60 см), то копать яму под фундамент не нужно. Достаточно сделать опалубку по грунту размером в плане 76 х (51+10см). На ее дно укладывают два слоя рубероида для защиты от влаги. Уложив бетон, ему дают неделю для набора прочности после чего приступают к кладке.

Размеры рассматриваемой нами печи с варочной плитой — 3 х 1,5 кирпича (76х39 см).

Совет мастера: каждый новый ярус кирпича раскладывайте без раствора (насухо). Выполнив подгонку кирпичей  по размеру, можно начинать кладку.

Первый ряд ставят на слой глиняного раствора (4-5 мм). Выровняв основание по уровню, выкладывают второй, оставляя место для поддувальной дверки.

Перед монтажом дверки к ней нужно прикрутить мягкую проволоку и заложить ее концы в швы для лучшей фиксации.

В рамке чугунной дверки есть четыре отверстия для проволоки, служащей для фиксации в кладке

Для компенсации терморасширения металла, между дверкой и кирпичом оставляют зазор. Перед установкой ее рамку обматывают мокрым асбестовым шнуром.

Кладку третьего ряда ведут, перекрывая швы второго. На этом уровне в топливнике устанавливают колосниковую решетку.

Схема порядовки с 1 по 8 ряд

Четвертый ряд ставят на ребро, соблюдая перевязку швов, и формируют стенки топочной камеры. За ней будет находиться первый и единственный дымооборот (смотри разрез А-А на схеме №2). Для чистки его дна в задней стенке без раствора ставят так называемый вышибной кирпич, периодически вынимаемый для удаления золы. Внутри дымохода делают две подставки из кусочков кирпича для опирания внутренней перегородки.

Камни пятого ряда ставят плашмя, оставляя место для топочной дверки. В задней части печи на порядовке мы видим стенки двух дымовых каналов. Их поверхность во время работы нужно тщательно очищать мокрой тряпкой от выступающей из швов глины. Это важное условие для обеспечения хорошей тяги.

Полезный совет!  Ориентируясь на чертежи порядовок, не забывайте смотреть на два разреза печки. Они помогут вам лучше представить ее конструкцию и не ошибиться при раскладке кирпича.

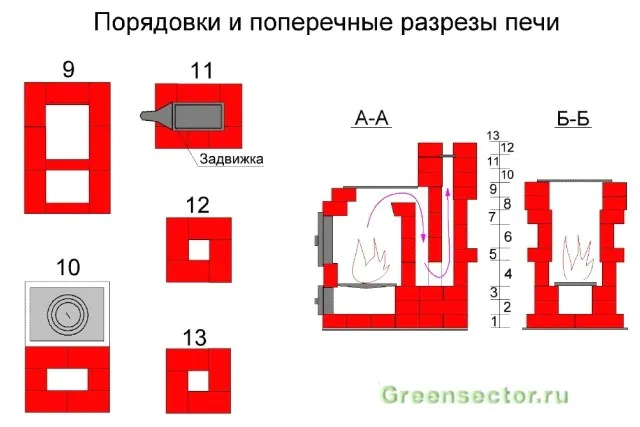

Схема порядовки с 9 по 11 ряд

Подняв в кладку до восьмого ряда, перекрывают топочную дверку, заложив в швы проволоку, фиксирующую ее рамку. На этом же уровне в задней части топливной камеры ставят кирпич со скошенным торцом – дымовой зуб. Он улучшает тепловую отдачу, препятствуя быстрому выходу дымовых газов в трубу.

Закончив девятый ряд, по нему на глиняном растворе укладывают асбестовый шнур. Он необходим для герметизации стыков чугунной плиты и кирпича. На десятом ряду топливник перекрывают варочной плитой.

На одиннадцатом в трубе устанавливают дымовую задвижку. Ее по контуру также уплотняют асбестовым шнуром, смоченным в глине.

12 и 13 ряд — формирование стенок трубы. После их завершения на печь ставят легкую трубу из листового металла, выводимую на крышу.

Кладка и футеровка топливника и колодцев печи

Кладка и футеровки печи должна осуществляться только по точным, заранее проведенным расчетам. Топливники шириной до 42 см следует перекрывать упрощенным треугольным сводом, располагая кирпич плашмя, с последующим продолжением кладки стенок, которые будут прочно прижимать пяты к нижележащим рядам кладки. Если такой свод возводить без продолжения кладки, это может стать причиной сдвига пят распором свода, а затем привести к его обрушению.

Чтобы этого избежать, уложенные под свод пяты для кладки топливника нужно стянуть с помощью кусков квадратной, прямоугольной, угловой или тавровой стали, связанных проволочным жгутом. Проволочный жгут состоит из нескольких проволок, скручиваемых с помощью гвоздя.

Жгут должен располагаться внутри кладки, в шве. Если жгут будет открытым, то он быстро перегорит. Вместо проволоки можно использовать полосовую сталь, прочно зафиксировав ее к брускам. В некоторых конструкциях концы брусков могут выходить наружу. В таком случае их следует стянуть жгутами или круглыми стальными стержнями с резьбой и гайками на концах, под которые в концах брусков должны быть просверлены отверстия.

Топливники с пролетами до 38 см можно перекрывать, выпустив кирпич из боковых стенок кладки. Для прочной фиксации свешивающихся опорных кирпичей боковые стенки кладки должны располагаться выше перекрываемого ряда не менее чем на четыре ряда кладки. Чем больше будет выложено рядов, тем лучше кладка топливников печи, так можно избежать опрокидывания перекрытия внутрь печи.

В процессе кладки колодцев печи топочные отверстия рекомендуется перекрывать различными перемычками. Запрещено опирать кирпичи на рамку дверцы. При ширине топочного отверстия менее 250 мм его перекрывают в замок, стесывая кирпич. При ширине отверстия более кирпича необходимо выполнять кирпичную перемычку.

Есть ли необходимость в наличии чертежа?

Если есть подробное описание, наглядные схемы или видео, можно спокойно обойтись и без чертежей. Ведь именно простота каждой конструкции и минимум расходов позволяют мастеру избавиться от продолжительного и сложного монтажа.

Чертеж может потребоваться только тогда, когда запланировано строительство крупной стационарной печи, которая будет одновременно выполнять функции и обогрева, и приготовления пищи. Но если опыт в подобных делах уже имеется, даже тогда мастер может обойтись без чертежей.

Если печку для дома делает новичок, мастера-профи рекомендуют сделать пробный «макет», без использования смеси. Это поможет разобраться в особенностях кладки, не совершить в дальнейшем серьезных ошибок и выполнить чистовой вариант правильно.

Правильное завершение кладки дровяной печи для дачи

На этом кладка уличной печи практически завершена, но осталось несколько технологических моментов. Колосниковые решетки и колосники должны быть расположены ниже топочного отверстия на 7-14 мм. Между решеткой и кладкой дровяных печей по всему периметру следует оставлять зазор не менее 5-10 мм, заполнив его золой или песком, чтобы расширяющийся металл при нагревании не повредил кладку. При укладке колосниковых решеток рекомендуется соблюдать наклон в сторону дверцы на 2-3 см, что обеспечит скатывание несгоревшего топлива от задней стенки на решетку. Прорези решетки необходимо размещать вдоль топливника (от дверки к задней стенке).

Чугунные плиты, используемые в кухонных очагах, лучше всего укладывать по уровню на тонком слое глиняного раствора.

Правильная кладка печи подразумевает, что сооружение нужно высушить естественным, в крайнем случае — искусственным способом. В процессе сушки все задвижки должны быть открыты круглые сутки. Трубу можно закрывать только на время грозы. На такую сушку требуется примерно 10-12 суток.

Искусственная сушка проходит быстрее. Для этого необходимо протопить печь с постепенным увеличением количества сухого топлива: стружки, соломы, щепы, мелко наколотых дров. Запрещено производить сушку печи, сжигая сразу большое количество дров, так как вода в кирпиче, превращаясь в пар, может разрушить кладку.

Первая закладка топлива не должна превышать 20-25% от необходимого для нормальной топки количества. Для второй топки объем топлива можно увеличить до 30-40%, для третьей — до 60-70% и т. д. до полной нормы. После каждой топки все приборы печи должны быть открыты, а температура ее наружной поверхности не должна превышать 50-60 °С.

Кладка печи для дачи и сушка считается завершенной, когда на поверхности печи перестают образовываться сырые пятна, а на задвижке отсутствуют следы конденсата.

[spoiler title=”Источники”]

• https://stroy-bloks.ru/osnovy-kladki-kirpichnyx-pechej/
• https://sovet-ingenera.com/otoplenie/pechi/kladka-pechi-svoimi-rukami.html
• https://5domov.ru/stroitelstvo/otopitelnaya-pech-iz-kirpicha-svoimi-rukami-10-instruktsiy-dlya-raznyih-razmerov.html
• https://www.rmnt.ru/story/fireplaces/kirpichnaja-pech-dlja-doma-svoimi-rukami-poshagovaja-instruktsija-sfot.942632/
• https://sdelaikamin.ru/pechi/kak-sdelat-pech-iz-kirpicha-svoimi-rukami-pravila-kladki-i-poshagovaya-instrukciya
• https://oboiman.ru/teplo/otopitelnaa-kirpicnaa-pec-dla-doma-kamennye-peci.html
• http://kladempech.ru/kladka-kirpichnoj-pechi/
• https://fugar-kamin.ru/pechi/poshagovaya-instrukciya-kladki-kirpichnoy-pechi-svoimi-rukami.html
• https://teploizolyaciya-info.ru/teploiz_sidebar/obekt-teploizolyacii/dom/kak-slozhit-pech-svoimi-rukami-tehnologija-kladki-kirpicha.html
• https://kaminguru.com/pech/svoimi-rukami-schemy-foto-instrukciya.html
• https://legkovmeste.ru/stroitelstvo-i-remont/otoplenie/kladka-kirpichnoy-pechi-svoimi-rukami.html
• https://nedvigdom.ru/pech-iz-kirpicha-svoimi-rukami/
• https://otivent.com/kak-slozhit-pech-iz-kirpicha
• https://greensector.ru/pechi-i-mangaly/kak-slozhit-prostuyu-pech-iz-kirpicha-svoimi-rukami-primery-s-poshagovymi-skhemami.html
• https://ProStroymaterialy.com/kak-slojit-prostuyu-kirpichnuyu-pech-svoimi-rukami/

[/spoiler]

Как правильно замесить керамзитобетон?

Замес керамзитобетона можно выполнить вручную или с использованием строительного миксера. Вот пошаговая инструкция по замесу керамзитобетона:

1. Подготовьте все необходимые материалы и инструменты: керамзит, цемент, песок, вода, емкости для замешивания, лопату для смешивания, миксер (при необходимости).

2. Определите нужные пропорции для замеса керамзитобетона в соответствии с проектом или инструкцией на упаковке компонентов. Обычно для керамзитобетона используют пропорцию 1:2:3:0,5 (цемент:песок:керамзит:вода).

3. Налейте в емкость нужное количество цемента.

4. Добавьте песок и хорошо перемешайте с цементом.

5. Добавьте керамзит в смесь и снова хорошо перемешайте.

6. Постепенно добавляйте воду в смесь, перемешивая ее до получения однородной консистенции. Важно не добавлять слишком много воды, чтобы избежать разрушения структуры бетона.

7. Продолжайте замешивать смесь до тех пор, пока она не станет однородной, гладкой и легко распределяемой.

8. Если вы используете строительный миксер, следуйте инструкциям по его использованию.

9. Готовый керамзитобетон можно использовать для литья фундаментов, стен, перекрытий и других конструкций.

Важно помнить, что при замесе керамзитобетона необходимо соблюдать меры безопасности, такие как использование защитных очков и респиратора для предотвращения попадания пыли в глаза и легкие.

Видео. Техника кладки печи из кирпича своими руками для начинающих печников и тест раствора «Печникъ».
