Как построить русскую печь своими руками: основные этапы

В первую очередь следует подготовить все требуемые материалы:

  • кирпич шамотный и красный;
  • песок, глину;
  • рубероид;
  • дверки и дымовые задвижки;
  • асбестовый шнур;
  • колосниковую решетку.

Из инструментов потребуются:

  • уровень, рулетка, угольник;
  • строительные карандаши;
  • резиновая киянка;
  • емкость для приготовления раствора;
  • дрель с насадкой-миксером.

Кладка печи своими руками – как сложить печь правильноВесь процесс возведения обогревательной конструкции состоит из таких основных этапов:

Выбор проекта для русской печи с соответствующими схемами и чертежами играет важную роль, особенно когда размеры тщательно обозначены (смотрите: «Схемы и чертежи печей из кирпича – правильная кладка»). Затем определяется местоположение, где планируется установить данную конструкцию, и проводится оценка состояния грунта.

Обустраивают фундамент. Для этого роют котлован, на дно укладывают песок и щебень. Смесь уплотняют и заливают бетонным слоем. Делают гидроизоляцию. Стоит заметить, что таким же способом можно сделать уличные печи своими руками.

  • Правилами как сделать русскую печь своими руками, предусматривается подготовка качественного кладочного раствора. Главная хитрость состоит в том, что нужно верно подобрать соотношение глины и песка (как правило, это 1:2). Но следует помнить, что глина может иметь разное качество. После того, как раствор подготовлен, его необходимо проверять на «жирность». С этой целью скатывают шарик и сильно ударяют об пол. Если он рассыпался, значит, в растворе в избытке содержится песок. Если шарик уцелел, то консистенция состава соответствует своему назначению.

Просушка выложенной печки

После завершения процесса кладки, печь нельзя сразу же топить в полную силу, так как в этом случае она будет просыхать неравномерно, и на поверхности стен появятся некрасивые разводы. Кроме этого, раствор на швах может пойти трещинами, и произойдет разгерметизация стенок.

Чтобы этого не произошло, печь должна пройти процесс естественной сушки в течение 10 ÷ 12 дней. При этом необходимо открыть все задвижки и дверцы. Для того, чтобы создать благоприятные условия для просушки печного сооружения, в данном случае в варочную камеру можно поместить обычную электрическую лампочку на 200 ÷ 250 Вт, на все время просыхания.

После завершения первого этапа сушки, можно переходить к принудительным мероприятиям — начинать протапливать печь небольшим количеством дров, при открытых дымовых задвижках, но с закрытыми топками.

Протапливают печь в течение 7 ÷ 10 дней по особой системе: в первые два дня используется для топки всего 3 ÷ 4,5 кг дров, каждый день прибавляя по 1 ÷ 1,5 кг топлива к первоначальному количеству, и так на протяжении всего время принудительной просушки.

Если после длительной просушки и проведения контрольной топки все-таки появились незначительные трещинки в швах между рядов кладки, не стоит торопиться их заделывать. За ними нужно понаблюдать в течение отопительного сезона. В течение этого времени они или остановятся в одном положении, или еще немного расширятся. Только по окончания сезона отопления можно провести ремонт, заделав все появившиеся изъяны.

Принцип работы и конструкция шведской печи

Компактные размеры печи (1020х885х2030мм) позволяют поместить ее в небольшом загородном доме, на даче. Но несмотря на небольшой размер, таких габаритов печи-шведки хватает для эффективного прогрева помещения площадью в 30-35 квадратных метров.

В зависимости от типа и вида шведки, будут различаться и конструкции. Так, например, для обустройства шведки с лежаком, необходимо обустроить горизонтальные каналы с режимом зима/лето. Благодаря специальной задвижке, которая устанавливается в прямом вертикальном канале, есть возможность перекрытия последнего.

В зимнее время такая задвижка закрывается, и тепло движется по большому кругу, прогревая всю печь вместе с лежаком. А летом заслонка открывает теплому воздуху прямой выход в вертикальную трубу, через которую газы выходят наружу. Это дает возможность использовать только варочную поверхность и духовку, не прогревая помещение.

Печь-шведка

За основу шведской печи была взята схема «голландки». Эта модель уже пользовалась большой популярностью, но не позволяла эффективно прогревать помещение, да и расход топлива был слишком большим.

Учитывая сурой климат Скандинавии, разработчики усовершенствовали модель «голландки» и добавили варочную поверхность с духовкой. Таким образом, были добавлены элементы не только для приготовления пищи, но и для нагрева воды, сушки белья.

Какой бы ни была конструкция печи — с лежаком, с духовкой или только плитой — принцип ее действия будет одинаковым: канальным, как и у «голландки».

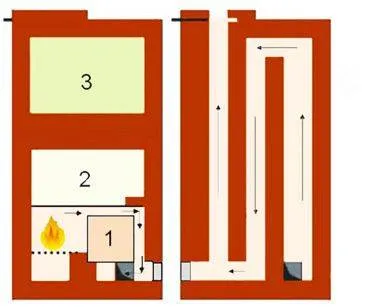

Шведка: схема

Металлическая духовка находится сбоку от топки и предназначена для прямой передачи тепла в помещение. Но приготовление еды и выпечки не является основной функцией духовки.

После разжигания дров она прогревается буквально за 5 минут. На рисунке видно, за счет чего происходит такой быстрый разогрев печи.

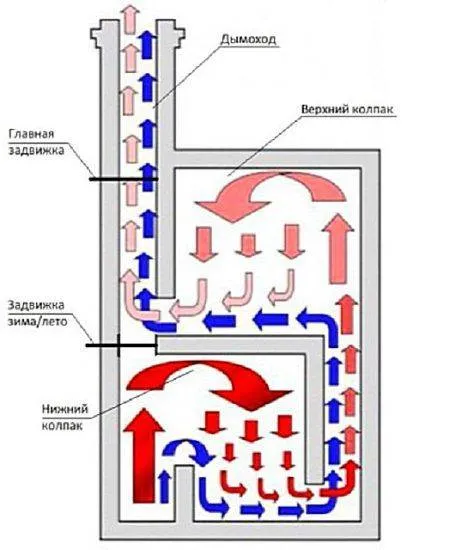

Конструкция шведки

Прежде чем опуститься вниз, продукты сгорания нагревают духовку в верхней и боковой части. С другой стороны, печка прогревается топкой. Плита прогревается от топки, нагревая и само помещение.

Верхняя часть изначально была разработана с целью сушки белья, она нагревается от плиты и от каналов, идущих сзади. Каналы, обогнув всю печь, уходят в вертикальные каналы и передают тепло вещам, которые вывешиваются для просушки.

Принцип работы шведской печи

Конструкция шведской печи является следствием совершенствования инженерной мысли. В отличие от русской и голландской печей она обладает более сложным устройством с высоким КПД. У нее значительно большая тепловая мощность и теплоотдача.

Если взять одинаковое количество материала и сложить «голландку», то мы получим мощность в 2500 ккал/час, в то время как шведка выдаст все 3500 ккал/час. При этом достаточно будет заложить всего 2 порции дров в сутки, чтобы в доме поддерживалось тепло.

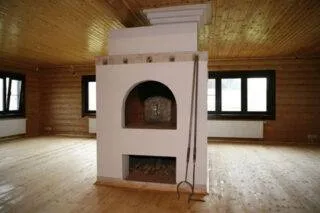

Шведка в современном интерьере

Если в Скандинавии шведки традиционно устанавливали между кухней и спальней, чтобы холодной зимней ночью она согревала помещение, то сегодня в стильных и современных домах все чаще можно встретить каменную конструкцию, которая стоит между гостиной и кухней.

При этом она выполняет двойную функцию: служит для приготовления пищи и является главным декоративным украшением гостиной. С одной стороны она может быть оборудована духовкой, а с другой — открытым камином, декорированным ажурной кованой заслонкой.

Шведка с камином

Высокая экономичность и КПД печи обусловлена сложной системой дымоотвода, что позволяет рационально использовать тепло, получаемое при горении дров. Одним из неоспоримых преимуществ конструкции является возможность создавать зимний и летний варианты работы печи.

Дело в том, что для каждого типа здесь предусмотрен свой путь прохождения дыма. Это обеспечивает летом возможность приготовления пищи без обогрева помещения.

Многим дачникам знакома ситуация, когда с началом отопительного сезона при растопке печи происходит задымление помещения. Здесь же предусмотрена отдельная система отвода дыма, которая позволяет эффективно использовать печь с разным функционалом и зимой, и летом.

Классическая русская печь с лежанкой – инструкция по кладке

Единственным недостатком кирпичной русской печи является низкий КПД за счет горения топлива на глухом поду. Отсутствие возможности регулировать циркуляцию и подачу воздуха снижает теплоотдачу приблизительно на 25-30%.

Устройство русской печки с лежанкой

Отопительные русские печи с лежанкой и плитой, точнее их устройство, дошли до наших дней практически без изменений, хотя в последнее время появились небольшие модификации в устройстве, призванные увеличить теплоотдачу.

  1. Фундамент под печь с лежанкой или опечье. Может изготавливаться как из кирпича и бетона, так и деревянном основании.

Как сложить печь с лежанкой

Кладка русской печи с плитой и лежанкой считается одной из самых простых в техническом отношении. Сделать печь можно самостоятельно, выполнив предварительный расчет расходного материала. Для примера возьмем схему, в которой размеры русской печи с лежанкой не будут превышать 1580 на 1280 мм.

Огнеупорный кирпич 1100 шт.

Схема кладки печи с лежанкой

Традиционная русская печка с лежанкой и варочной плитой может быть изготовлена и самостоятельно. Хотя особенности кладки могут отличаться в зависимости от выбранной конструкции, существуют некоторые общие правила.

1-й ряд – кладем прямо на гидроизоляцию без изготовления стяжки. Так как нижние ряды до третьего включительно, не подвергаются воздействию высоких температур, для них можно использовать перекаленный кирпич. Стелить начинаем с левого угла лицевой стороны. Начинаем кладку с трехчетвертного кирпича. Кирпич укладываем на угол. Рядом располагаем полномерные кирпичи.

Недостатки печек

У русской печи с лежанкой и плитой помимо достоинств имеются и недостатки, как и у всех твердотопливных агрегатов:

  1. Для хранения дров нужно оборудовать специальное место.
  2. В процессе функционирования собирается мусор от угля или поленьев.
  3. Отопление дома получается неэкономичным. Даже при наличии усовершенствованных изменений расход топлива получается большим.
  4. Кладка русской печи с лежанкой и плитой возможна только при условии наличия у исполнителя соответствующих знаний и навыков. Эту работу желательно доверить опытному печнику, услуги которого стоят дорого, а это означает, что будут дополнительные расходы.

Выбор места в доме

В большой комнате печь можно располагать посредине для равномерной передачи тепла

Как правило, русскую печь располагают у одной из стен или в углу комнаты, так она занимает меньше места. Однако, стоит учитывать, что от стен необходимо оставить зазор. Таким способом достигается увеличение полезной (отдающей тепло) площади.

В домах из нескольких комнат печь располагают таким образом, чтобы стенки отопительного прибора были в каждом помещении.

Устье печи должно освещаться светом от бокового окна. Топку располагают в комнате ближней ко входу в дом, таким способом облегчается доставка дров и удаление золы.

Важные нюансы при выборе места для печи:

  • дымоходы располагают около внутренних несущих стен;
  • над печью не должны проходить балки перекрытий;
  • под печью устраивают фундамент глубиной 40–50 см;
  • ширина зазора до стен должна составлять минимум 15 см, что обеспечит циркуляцию воздуха;
  • лежанку оборудуют в спальной комнате;
  • сушилку обустраивают в прихожей, что исключит неприятные запахи в жилых помещениях.

Приемы работы при строительстве

Опечье

Деревянное опечье держит печь весом до 1600 фунтов (примерно 750 кг), т.е. малую или среднюю без подпечка. Выполняют его в виде сруба в два пояса, с засыпкой бутом и настилом из брусьев. Настил накрывают войлоком, как следует вымоченным в жидком растворе жирной глины, а по нему – кровельным железом.

Арки и своды

Арки и своды выкладываются из НЕЧЕТНОГО числа кирпичей по опалубке на деревянных шаблонах – кружалах. Сначала в натуральную величину делают чертеж арки в разрезе, затем по нему подтесывают на клин замковые кирпичи. Выложить свод с прямым замком или беззамковый самодельщику можно и не пытаться, это может не всякий опытный каменщик.

Далее готовят кружала с учетом толщины досок опалубки и по ним выкладывают свод без замка. Потом нужно густо смазать пазы замков раствором и вложить замки в паз. Следующий этап – замки по очереди и в несколько проходов постепенно забивают в паз до места. Киянкой тут не обойдешься, приходится орудовать поленом. Но лупить что есть дури нельзя; нужно использовать инерцию тяжелого полена, а не силу резкого удара.

Контролируют качество замыкания свода по выдавливанию колбасок раствора из швов: оно должно быть более-менее равномерным по всей поверхности. Густой раствор течет медленно, поэтому нужно делать перерывы между проходами. В итоге получится предварительно напряженная конструкция; только такой свод и прослужит долгие десятилетия.

Расход материала

Классическая русская печь, описанная выше, в зависимости от размера требует примерно такого количества материалов:

  1. Малая – 1500 кирпичей и 0,8 куб. м раствора.
  2. Средняя – 2100 кирпичей и 1,1 куб. м раствора.
  3. Большая – 2500 кирпичей и 1,35 куб. м раствора.

Возможные сложности

При самостоятельной постройке и нехватке опыта легко допустить некоторые ошибки:

  • Использование некачественных материалов — дешёвый кирпич часто имеет дефекты или трескается при нагревании до высоких температур.
  • Если не вымочить кирпич перед постройкой, он будет вытягивать влагу из раствора, что приведёт к неравномерной просушке и ухудшению прочности и герметичности кладки.
  • Швы между кирпичами заполняются неравномерно и недостаточно плотно — в дальнейшем это приводит к нарушению герметизации.

Чтобы избежать этих и других ошибок перед началом работ лучше обратиться за консультацией к опытному специалисту.

Печка с плитой и лежанкой, её размеры

Главная отличительная черта такого устройства — большие габариты печи. Чтобы на полатях поместился взрослый человек, длина всей конструкции должна превышать два, а ширина полтора метра. Сама лежанка располагается над вытянутым в длину горнилом, что обеспечивает получение постоянного притока тепла.

Раньше в традиционных моделях полати располагались под потолком, на высоте около 1,8 м, забирались на них по приставной лесенке.

Это обеспечивало более долгую сохранность тепла — когда изба выстывала под утро, на полатях, за счёт удалённости от пола, температура все ещё была достаточно высокой.

В наши дни лежанку располагают на удобном уровне около одного метра, потому как современные материалы обладают более качественной теплоизоляцией дома.

Справка. В прежние годы традиционно строили высокое горнило — помимо отопительных функций оно использовалось как домашняя мини-баня, поэтому должно было вмещать человека, что также влияло на высоту расположения полатей.

Схема, включающая в себя одновременно варочную поверхность и лежанку, остаётся наиболее распространённой. Для постройки такой конструкции разработаны облегчённые схемы, с которыми справится даже не очень опытный строитель. Недостатком такой печи будет сниженная, по сравнению с другими моделями, эффективность прогрева помещения.

Какие материалы выбрать?

Для печной кладки могут быть использованы только жаропрочные материалы с добавлением огнеупорного сырья в отделение топки. Иные варианты попросту не выдержат нагрева до высоких температур, новенькая печь вскоре начнет трескаться, осыпаться.

Качественное сцепление изделий осуществляется за счет строительного раствора из глины и песка, а дверки топки, поддувала крепятся при помощи стальной проволоки.

Стены позади печи покрывают теплоизоляцией.

Материалы для кладки

Построение потребует заливки фундамента, значит, понадобятся ломаные кирпичики или щебень, цементный раствор, рубероид для гидроизоляции, арматурные прутья.

Дверцы, заслонки приобретают чугунные или металлические, устойчивые к высокой степени нагрева.

Различные готовые конструкции

Современные варианты русской печи очень многообразны, они включают в себя стандартные конструкции для отопления, печи с плитой или барбекю, большой варочной камерой, лежанкой. Выбор конкретной конструкции во многом зависит от назначения, особенностей использования модели и предъявляемой к ней требований.

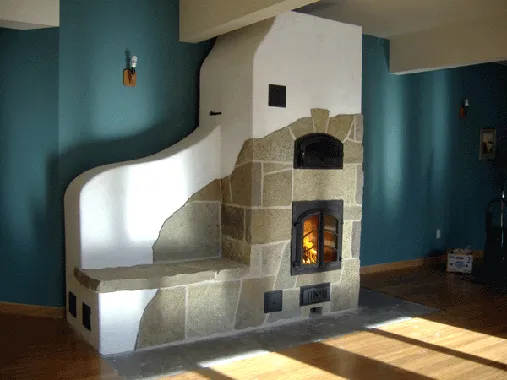

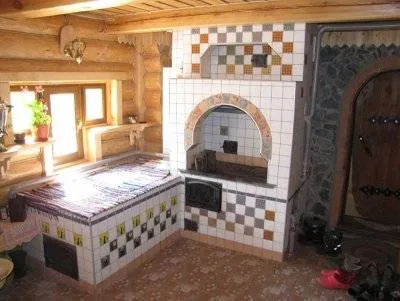

Классическая с лежанкой

Классический вариант с лежанкой позволяет организовать дополнительное спальное место вместимостью до трех человек. Современные печи ничем не отличаются, но топчан обычно имеет меньшие размеры и рассчитан на одного, максимум двух человек.

С плитой

Плита встраивается в печной массив и используется для готовки разнообразных блюд. Это современный вариант, который часто сопровождается установкой большой варочной камеры и подтопка.

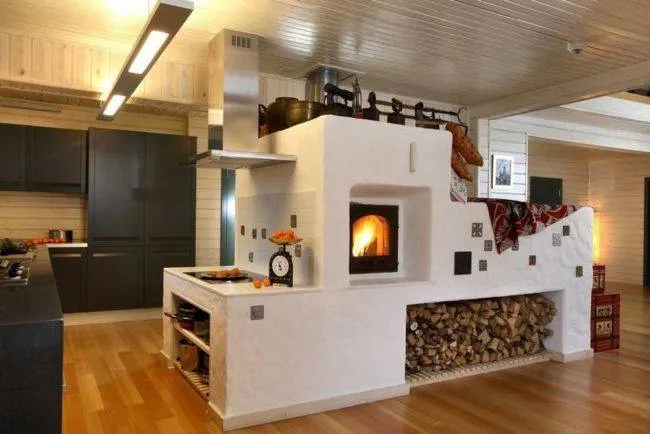

С плитой и лежанкой

Комбинированный вариант с лежанкой и плитой отлично подходит для дачного дома. Конструкция имеет большое спальное, подогреваемое место для отдыха, обычно примыкающее к стене, плиту для приготовления пищи. Варочная поверхность может быть любой, все зависит от требований, особенностей приготовления продуктов. Классический вид – большая боковая камера, более современный – чугунная варочная поверхность с конфорками.

Мини русская печь

Небольшая модель русской печи без лежанки, которая идеально подходит для маленькой кухни или бани. Может иметь конструкцию практически любого типа, но не оборудуется лежанками и плитами.

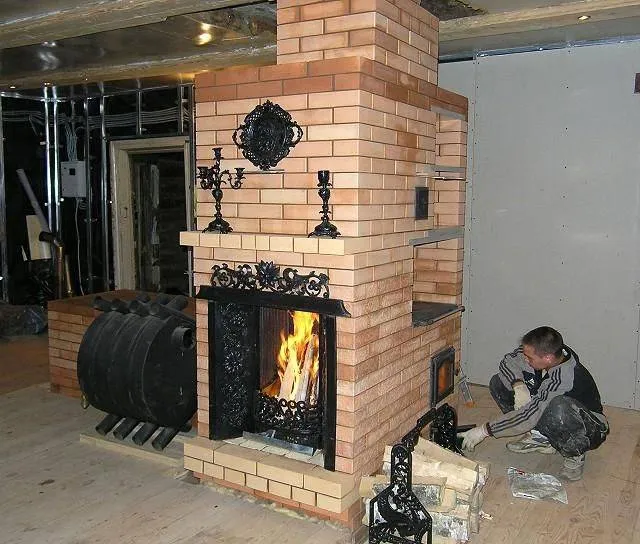

С камином

Более современный вариант, используемый для отопления загородных домов. Вместо традиционной открытой варочной камеры устанавливается камин, что позволяет через перегородку отапливать другую комнату. Вариант удобный и практичный, позволяет обойтись без второй дымоходной трубы и фундамента.

С подтопком

Это курная печь по-черному, которая является самой старой из известных конструкций. Под сводом с толстыми стенами устраивается горнило, продукты для готовки в таком случае ставятся в камеру, затем через устье с небольшой полкой подкидываются дрова. Такой вариант позволяет одновременно готовить пищу и отапливать помещение.

С барбекю

Это современный вариант конструкции, используемый, преимущественно, на улицах. Вместо классической русской варочной печи для такой конструкции сверху устанавливается решетка барбекю для готовки продуктов на открытом огне.

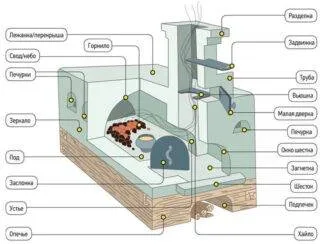

Элементы конструкции

Элементы конструкции русской печи

Чтобы понять чертежи, пояснения к ним и разобраться с порядовкой, следует изучить термины, применяемые специалистами-печниками.

  • Топливник или горнило — часть сооружения в котором происходит сжигание топлива и в некоторых случаях приготовление пищи методом запекания или томления.
  • Свод – массивный элемент ограничивающая верх горнила. Кладка проводится без пустот. Благодаря большой массе камня, свод накапливает тепло при топке и долго греет комнату в период между закладкой дров.
  • Под (лещадь) — низ топливника, необходимый для придания конструкции прочности.
  • Щека (очёлок) — фасад печи, объединяющий под, горнило и свод.
  • Устье – отверстие горнила, через которое закладывают топливо и загружают посуду.
  • Шесток – горизонтальная поверхность, обеспечивающая удобство работы с посудой. На площадку ставят утварь перед помещением её в горнило и после извлечения.
  • Подшесток служит для хранения посуды, топлива других принадлежностей. Элемент находится под шестком и не нагревается.
  • Подпечье — пространство под подом, в котором хранят запас дров.
  • Хайло — устройство, соединяющее горнило и дымовую трубу.
  • Печурки — ниши, увеличивающие площадь стенок и улучшающие теплообмен. Выемки используются для сушки трав и мелких предметов.
  • Порожек (зуб, газовый порог) — дугообразное перекрытие свода для удержания горячих дымовых газов и увеличения площади отдачи тепла, за счёт чего повышается КПД. Иногда элемент называют перетрубьем или щитком.
  • Перекрыша — часть печи, на которую устанавливают лежанку.
  • Подовая — пустотелое пространство для увеличения времени сгорания дымовых газов.
  • Подтопок — небольшая печь, расположенная под шестком или сбоку от него.

Заложение фундамента

Строительство печей, как и зданий, начинается с устройства фундамента. Определившись с конструкцией, по чертежам выясняют габариты будущей печи и роют яму, чьи размеры должны быть не менее чем на 100 мм больше. Глубина и структура фундаментной плиты зависит от типа грунтов, но обычно землю выкапывают на 250—300 мм. Затем устраивают подушку из щебня толщиной 100 мм и тщательно ее уплотняют. По периметру котлована устанавливается деревянная опалубка.

В современных условиях надежнее всего выполнять фундамент под русскую печь из железобетона. Вначале вяжется каркас из арматуры периодического профиля с ячейкой порядка 150х150 мм. Он устанавливается на место, после чего можно заливать бетон вровень с поверхностью пола. Если бетон изготавливается своими руками, то надо соблюдать такие пропорции:

  • цемент М400 – 1 часть;
  • песок – 3 части;
  • щебень – 7 частей.

Совет. Чтобы получить прочную фундаментную плиту, рекомендуется дно котлована застелить полиэтиленовой пленкой с нахлестом на доски опалубки. Она послужит гидроизоляционным слоем и не даст бетону потерять влагу при наборе прочности.

Обычно бетон набирает максимальную прочность в течении 24 суток, но уже через 3-4 дня можно приступать к кладке, так как прочности бетона уже будет достаточно для восприятия нагрузки от уложенных кирпичей. Для избежание трещин в несущих конструкциях из-за неравномерных деформаций грунта, фундаменты печи и здания луче не связывать между собой. Для выполнения деформационного шва между фундаментами нужно оставить зазор в 20 мм, который можно заполнить просмоленной доской или пенопластом.

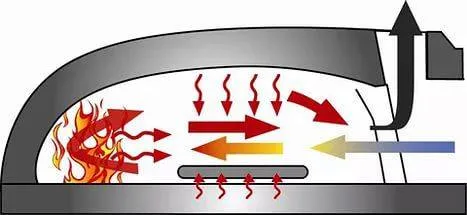

Устройство русской печи

Даже в давние времена, когда эти источники тепла использовались повсеместно, найти две одинаковых печки было затруднительно. Один и тот же печной мастер, учитывая пожелания хозяев дома, мог всячески совершенствовать или изменять свое детище.

Однако, принцип действия, придуманный неизвестным мастером и пришедший к нам из тьмы веков, всегда был и остается незыблемым. Способ сжигания твердого топлива, отбора теплоты и отведения дымовых газов в русской печи с лежанкой – единственный в своем роде.

Итак, чтобы понять, как функционирует этот старинный и уникальный обогреватель, следует сперва изучить устройство русской печи. В наше время существует множество проектов печей с различными доработками и усовершенствованиями, но все они основаны на традиционной конструкции, показанной на рисунке:

Все сооружение покоится на фундаменте, отстоящем от ближайшей стены на определенном расстоянии, как правило, — не менее четверти аршина (около 17 см). Габаритные размеры печи соблюдались следующие:

  • ширина — 2 аршина (142 см);
  • длина – 3 аршина (213 см);
  • высота от полов до верха лежанки – 2.5 аршина (178 см).

Нижняя часть строения (опечье) изнутри полая, раньше часто выполнялась из деревянных брусьев, сейчас – только из кирпича. Для доступа в это пространство с лицевой стороны делается специальный проем – подпечек. Его назначение – хранение хозяйственного инвентаря либо складирование и сушка дров. Над подпечком располагается отдельный проем – подшесток. Свод опечья выложен в виде арки из кирпича, которая сверху засыпается любым теплоемким материалом, чаще всего – песком.

Примечание. Своды над проемами в русской печи с лежанкой выкладывались традиционно только из нечетного числа кирпичей.

Поверх засыпки укладывается под и горнило из кирпичей без применения раствора. Дно и свод горнила выполняется с небольшим уклоном (порядка 50—80 мм на всю длину) в сторону входа в топливник – устья. На рисунке, где показана схема печи, хорошо видно, что пространство над наклонной аркой и стенками печи тоже засыпается песком. Только в некоторых местах, на усмотрение хозяев, устраиваются печурки. Это проемы, соседствующие напрямую с горнилом через стенку в полкирпича. Печурки позволяют быстрее прогревать помещение и сушить мелкие вещи.

Над печурками кладут еще 2 ряда кирпича, а потом устраивают лежанку, она располагается прямо над горнилом. Последнее имеет выходное отверстие к шестку – устье, а стенки по бокам от него зовутся щеками. Перед устьем над шестком находится хайло – расширяющийся книзу раструб, куда уходит дым во время работы. Выше построена собственно дымовая труба, в ней для перекрывания канала устанавливается вьюшка с полудверкой и задвижка.

Ключевые этапы строительства

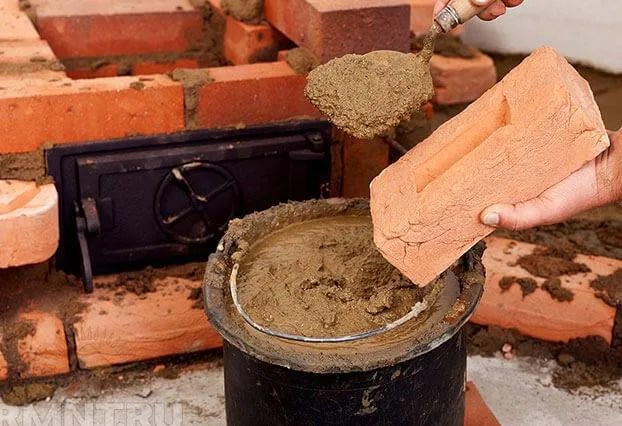

Выбор кирпича для строительства – это начальный и очень важный этап. Наилучшим вариантом будет красный керамический полнотелый кирпич. Здесь нельзя экономить на качестве.

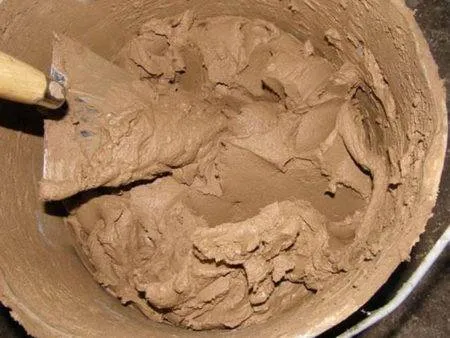

Вторым важнейший момент – это раствор. Обычно он готовится из жирной глины, песка и воды. Консистенция должна быть густой и иметь достаточную вязкость. Раствор обязательно должен быть жаропрочным.

Когда пройден этап подготовки, приступают непосредственно к строительству. Вначале выкладывается фундамент, затем подпечек. После чего выстраивается под и свод печи.

При возведении печи своду уделяется особое внимание. Так как эта часть требует опыта и кропотливой работы. Зачастую неопытным мастерам приходится не один раз перекладывать свод из-за ошибок

Зачастую неопытным мастерам приходится не один раз перекладывать свод из-за ошибок.

Суть в том, что здесь требуется сложить кирпич особым способом (замковый метод или замок), для того чтобы получить правильную арку. Для этого вначале выполняется чертеж в натуральную величину в разрезе, и только потом приступают к кладке.

Далее строится лежанка. В старину пространство между сводом и лежанкой заполняли песком, что иногда приводило к растрескиванию лежанки. В современном строительстве пространство под лежанкой укрепляется металлическими конструкциями

В данном случае важно чтобы между сводом и лежанкой было изолирующее пространство заполненное воздухом или песком, иначе лежанка будет перегреваться и спать на ней станет невозможно

Русская печь в современном исполнении имеет массу вариаций. Каждый мастер-печник может привнести в нее что-то свое. Плюс современные технологии и материалы, а также новые дизайнерские решения.

Подготовительные работы

Современный рынок кишит предложениями различных вариаций печей. Необходимо определить нужные функции и выделить средства для покупки, причем немалые. Но все не так плохо. Если будущий владелец печи имеет начальные знания по строительству или хотя бы понимает, о чем речь, реализовать задуманное можно и своими руками .

Подготовительные работы начинаются с закупки нужных приборов и материалов, без которых сложить печь будет попросту невозможным. Для кладки печи под потолок понадобится не меньше 2 тыс. кирпичей. Для раствора минимум 180 ведер глины и аналогичный объем песка. Для того чтобы готовая конструкция была максимально устойчивой и сохраняла первоначальный внешний вид, понадобится 2 стальные полосы 1100х25х4 мм и один стальной уголок 1150х25х25 мм .

Также для полноценной работы печи, выполненной своими руками, понадобятся приборы, имеющие стандартные размеры :

  • дверца поддувала, топки и самоварной ;
  • две дымовые задвижки, необходимых размеров;
  • пять чугунных плит с двумя конфорками;
  • колосниковая решетка ;
  • вьюшка с диаметром 220 мм ;
  • короб для воды;
  • стальной лист, который будет укладываться перед топкой.

Стоимость печи с варочной поверхностью, сделанной своими руками, будет в разы меньше, чем при использовании услуг именитых мастеров .

Схема и чертеж

Чертеж:

Если есть желание сделать русскую печь своими руками, сначала придется изучить схему и чертеж порядовки (кирпичной кладки), обустройства внутренних отсеков и внешней отделки. О конструкции системы уже было сказано в предыдущей главе статьи. Остановимся на особенностях укладки.

Наиболее практичным вариантом порядовки для русской печки с камином является конструкция из 40 рядов, крайние два будут являться основанием печной трубы. В этом случае получится печка высотой примерно 2,75 м, длиной – 2,05 м, шириной 2,05 м.

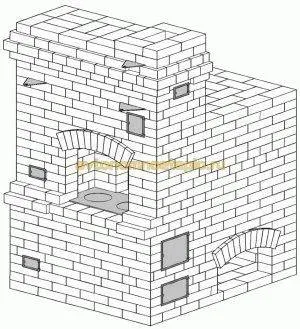

Примерный вид будущей русской печи с камином

Укладка кирпичей производится строго с соблюдением правил для каждого ряда. Только так русская печь будет работать, как надо. Вот краткое описание одного из возможного проекта печки с камином:

  • Первые 3 ряда меньше подвергаются температурному воздействию при нагреве печи, поэтому могут делаться из менее жаростойких сортов кирпичей. В 1 слое допускается применение сначала целых кирпичей по внешнему периметру, внутри — бой. Во 2 слое делают 2-3 окошка под очистные колодца, поддувало (количество зависит от проекта печи). 3 ряд повторяет укладку 2 ряда.
  • При создании 4 слоя начинается выстраивание передней части топки. Остальные части слоя повторяют рисунок предыдущего ряда. Используются и красный, и шамотный кирпич (последний выкладывается по периметру топки).
  • На 5 слое создаются каналы, поддувальная камера. На последнюю кладется решетка. Используется только красный кирпич.
  • При выкладывании 6 слоя монтируется топочная дверка, вентиляционная решетка. Вокруг топки используется шамотный кирпич. В остальных местах – красный.
  • 7 слой выкладывается по рисунку 5-ого, 8 слой по рисунку 6-ого (это называется «вперевязку»).

    7-8

  • На 9 слое делается подпечка, при необходимости устанавливается варочная поверхность с конфорками.
  • 10 слой будет чуть сложнее. Углы выкладываются из трехчетверток. Бока делаются из ложковых полномерных кирпичей, а задник – из тычковых полномерных экземпляров. Впереди кладутся целые кирпичи стычками вглубь в 3 слоя. При такой укладке получается полость, называемая шестком. Пространство между шестком и задней стенкой печи засыпается прослойкой из гравия, песка, глины.
  • 11, 13, 15, 17 ряды – по бокам укладывают тычковые кирпичи, вдоль задней стенки – ложковые. 12, 14, 16 ряды делаются по рисунку 10 ряда. На этом этапе еще делается каминная арка.

    12 (продолжение)

  • На 17-м ряду, точно над установленными внизу, устанавливаются верхние декоративные решетки на вентиляционные выходы печи.
  • 17 (продолжение)

  • На 18-й ряду – устанавливается задвижка на дымоотводный канал летнего хода (сзади горнила). Необходимое количество кирпичей: 9 шамотных и 55 обычных красных кирпичей.
  • 19-22 слой делается сплошным покрывалом, оставляются только отверстия под дымоотводные каналы.
  • На 23 слое выкладываются кирпичи вокруг отверстий дымоходов. Ставятся 3 задвижки.

На этом этапе завершается подготовка широкой основы. И вот что получается в итоге:

Половина работы сделана

Дальше делается верхняя, трубообразная кладка.

  • На 24 слое задвижки фиксируются.
  • 25-29 ряды делаются идентичными, они формируют вертикальный канал печи с дымоотводами.

    27-28

29-36 ряды перекрывают горизонтальный канал, выполняются по единому рисунку.

29-30

На 32 ряду закряпляется очистная дверца.

На 37 слое завершается дымоотводный канал, ставятся задвижки.

На 38 слое задвижки перекрываются.

39-40 ряды – готовится основание трубы печи. Делается обычно из 10 кирпичей для каждого слоя.

Отделка: варианты, фото

Отделке печи стоит уделить особое внимание, потому как печь — сооружение весьма габаритное и, несомненно, будет являться центром внимания в любом помещении. При отделке печи лучше всего стремиться к гладкости всех поверхностей и возможности поддержания их в чистоте. Перед самостоятельным выполнением отделочных работ нужно, прежде всего, оценить масштаб и сложность работ, а также соизмерить стоимость разных способов отделки. Перед любыми отделочными работами поверхности печи необходимо очистить от грязи и пыли

Способы отделки могут быть самыми разнообразными, рассмотрим основные и часто используемые, которые можно выполнить без особой профессиональной подготовки:

Штукатурка. Штукатурка придаёт печи аккуратный вид, она позволяет исправить дефекты, допущенные при кладке, а также заполняет кладочные швы. Раствор штукатурки подбирается в зависимости от требуемого качества отделки, назначения и влажности помещения. В основном используют глинопесчаный раствор, а при необходимости в него добавляют известь, алебастр или цемент. Толщину намёта штукатурки рекомендуется не превышать более, чем на 1 см.
Швабровка стенок с последующей расшивкой швов кладки. Выполняются работы по очистке стенок печи от выступившего из швов раствора, более полному заполнению швов и придания им нужного вида

При выполнении работ очень важно своевременно очищать кирпичи от раствора влажной тканью, пока он не застыл.
Отделка печи натуральным камнем. Последнее время этот способ набирает большую популярность. Перед приклеиванием камня на печь предварительно следует разложить его на горизонтальной поверхности, чтобы идеально подобрать размеры и цвет, после чего камень переносится на стенки по утверждённому плану

Для кладки натурального камня используют готовые термостойкие мастики.
Облицовка изразцами. Такой способ очень трудоёмкий и ответственный. Облицовку печи изразцами необходимо производить параллельно с выполнением кирпичной кладки ряд за рядом, причём сначала выкладывают первый ряд изразцов, а затем ряд кирпичной кладки. С основной кладкой изразцы должны быть связаны проволокой, а между собой — скобами и штырями. Изразцы кладут на глиняный раствор, который закладывается в румпы (специальные выступы изразцов с тыльной стороны). В зависимости от желаемого вида, изразцы могут быть расположены один под другим или «вперевязку». Перед устройством изразцов их раскладывают на горизонтальной поверхности, чтобы подобрать орнамент и произвести подрубку под нужные размеры. Между изразцами по горизонтали предусматривают швы толщиной 1,5 мм, которые заполняют гипсовым раствором. Вертикальные швы выполняют впритирку. При установке изразцов нужно строго соблюдать горизонтальность, вертикальность, отвесность плоскостей и углов.

Роспись печи красками

Использование натурального камня в отделке печи

Художественная отделка изразцами

Печь оштукатурена и побелена известью

Печь аккуратно сложена из кирпича с расшивкой швов

После штукатурки или швабровки поверхностей печи её можно покрасить либо покрыть известью. Краски должны быть на водной или казеиновой основе. С помощью таких красок, которые могут быть разноцветными, можно расписать печь и придать ей уникальный и неповторимый дизайн.

Проект — Большая островная каминопечь

Островная каминопечь является оригинальным решением для интерьера просторных помещений. Для установки такой печи не нужны стены и перегородки. Она устанавливается обособленно в центре комнаты, что позволяет просматривать её со всех сторон.

Расположение островной каминопечи

Главное в расположении островной каминопечи — соблюдение основных правил противопожарной безопасности. Такую каминопечь лучше устанавливать в просторном помещении, не меньше 30 кв. м. Комната не должна быть загроможденной и если в ней будет находиться много людей, печь не должна мешать их передвижению. Также не следует её устанавливать на сквозняке. Все предметы интерьера желательно ставить на расстоянии 1-го метра от очага во избежание воспламенения.

Фундамент

Для более массивных печей обязательно нужно возводить фундамент. Так как это работа достаточно пыльная, ее нужно проводить на этапе капитального ремонта или строительства. Для её сооружения необходимо рассчитать вес, исходя из веса основания и её дымохода. Когда дымоход монтируется к потолку, его вес не плюсуется.

Дымоход

Дымоход островной каминопечи – это отдельная вертикальная труба, которая крепиться к самому очагу или имеет подвесное крепление. Материал для дымохода используют различный: кирпич, керамика. Наиболее легким и удобным в монтаже является металлический дымоход. Благодаря своей мягкости и гибкости из него возможно сооружать различные конструкции, обходя препятствия.

Русская печь с плитой и лежанкой: общий принцип работы

Устройство русской печи определяет общий принцип её работы. Заключается он примерно в следующем:

  • циркуляция газов по внутренним каналам печи осуществляется за счёт свободной тяги дымохода и в силу некоторых особенностей процесса сгорания топлива,
  • воздух извне всасывается в устье, нижнюю часть которого заполняют дымовые газы,
  • в результате естественного теплообмена нагретая воздушная масса поступает в топку и вытесняет оттуда дымовые газы,
  • перед тем, как выйти во внешнюю атмосферу по каналу дымохода, газообразные продукты сгорания передают остатки тепла стенкам печи.
  • процессы теплообмена и циркуляции воздушных потоков и дыма происходят до тех пор, пока в топке горят дрова.

Благодаря особенностям конструкции русская печь обеспечивает КПД не ниже 60%, что оставляет далеко позади в плане энергоэффективности другие типы твердотопливных отопительных установок.

Сколько стоит построить русскую печь в доме?


Стоимость постройки русской печи в доме может сильно варьироваться в зависимости от многих факторов, таких как:

  • Размер печи: чем больше печь, тем больше материалов и времени потребуется на ее постройку, что может повысить стоимость.
  • Материалы: стоимость материалов может существенно варьироваться в зависимости от качества и типа кирпича, использования дополнительных материалов и т.д.
  • Регион: стоимость труда и материалов может различаться в зависимости от региона строительства.
  • Сложность проекта: если вы хотите добавить какие-то дополнительные функции к печи, такие как камин или баню, то это может повысить стоимость проекта.

В целом, стоимость постройки русской печи может варьироваться от 1000 до 5000 долларов или более в зависимости от вышеуказанных факторов. Чтобы узнать точную стоимость для вашего проекта, вам следует обратиться к квалифицированному специалисту в области постройки печей и получить оценку стоимости и времени выполнения работ.

Добавить комментарий
