Котел на отработке своими руками с водяным контуром — чертежи и схема устройства.

Изготовление котлов своими руками

Создание котлов требует начальных просчетов технических характеристик, определения необходимых размеров и материалов, которые следует использовать. Если целью является обеспечение эффективной работы и максимальной эффективности котла, то изготовление его собственноручно следует начинать только после тщательной разработки всех необходимых чертежей с подробными размерами и параметрами всех компонентов.

Также должна быть составлена подробная схема конструкции печи и помещения бани, для обеспечения надежности эксплуатации и безопасности ее обогрева. Чаще всего для такой конструкции используют металлические листы, но это могут быть газовые баллоны, стальные бочки и т. д. Изготовление котла своими руками должно учитывать нормы техники безопасности и производиться с соблюдением точных размеров, указанных на чертеже.

Котел должен быть полностью герметичным, чтобы максимально сохранялась целостность оборудования, соблюдались требования по технике безопасности. Устройство может быть установлено в любом месте, где требуется отопление и горячая вода. Часто котлы монтируются в качестве резерва для использования только при сильных морозах.

Современный котел отопления на отработке должен быть оснащен блоком защиты от перелива и закипания масла и насосом для перекачки отработки. Котел для бани, изготовленный своими руками, будет практичным и надежным только в том случае, если при его создании были учитены все эти рекомендации.

Отработку можно заливать в котел прямо во время горения, но во избежание пожара нужно внимательно следить, чтобы уровень топлива в баке был ниже, чем в самой печке. Рекомендуется чистить такой котел раз в неделю, в то время как газовая установка в чистке не нуждается.

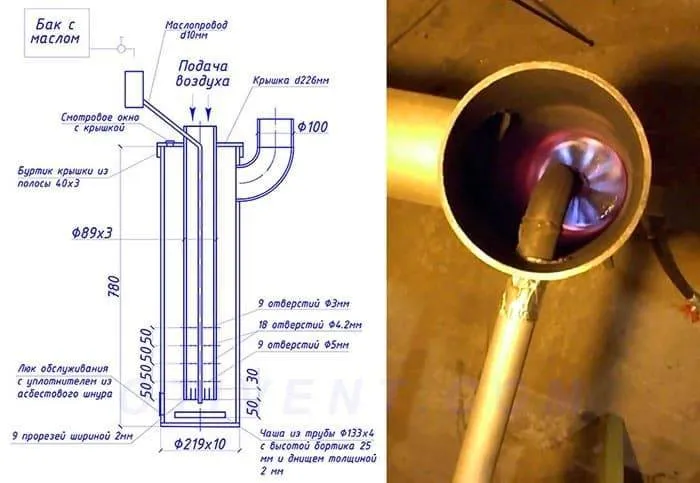

Конструкция печи

Увидев на видео или фотографии то, как выглядит данная конструкция, вы сразу поймете, что повторить такое сможет любой человек, имеющий прямые руки. Состоит агрегат, работающий на масле, всего из двух резервуаров – они находятся на расстоянии друг от друга и соединены лишь трубой.

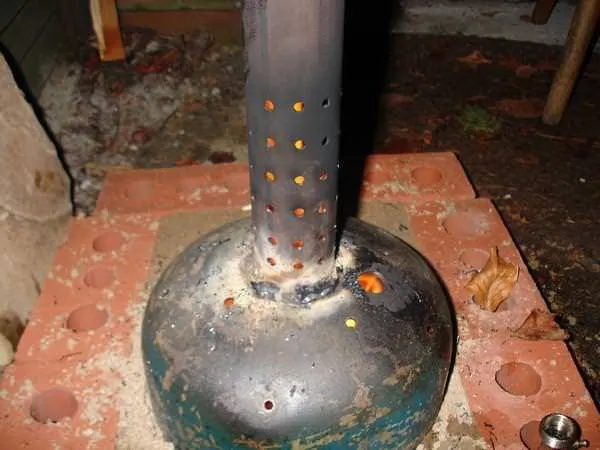

Труба имеет отверстия (довольно крупные), находящиеся на определенном расстоянии друг от друга. Нижний элемент используется в качестве бака – туда вы заливаете отработанное масло, там же происходит первичный розжиг с применением бензина/растворителя или обычной тряпки/бумаги – тут уж кому как удобнее. После того, как масло занялось, начинают выделяться пары – они поднимаются в верхний резервуар.

Там происходит бурная реакция горения, в результате чего генерируется огромное количество тепла. Советуем использовать для создания печи толстые листы железа, ведь температура воздействия на материал будет огромной. Если листы будут тонкими, то уже после первого запуска всю конструкцию перекосит и пользоваться ей будет невозможно.

Также часто для создания подобных агрегатов используют готовые элементы. Самый популярный вариант – старый газовый баллон или металлические бочки. Баллон имеет толстые стенки, такая конструкция «живет» очень долго и терпит грубую эксплуатацию. Бочку же легче найти, чем газовый баллон, да и стоит она дешевле, но отработает она поменьше, ведь зачастую они состоят из довольно тонких листов железа.

Правила эксплуатации

При использовании отопительного котла, работающего на отработанном масле, необходимо соблюдать определенные правила. В противном случае, может возникнуть загазованность помещения или даже возгорание.

Основные правила при пользовании котлом следующие:

  • Работающий аппарат запрещается оставлять без присмотра;;
  • Когда котел включен, в него нельзя добавлять горючее;
  • В котле подобной конструкции можно сжигать исключительно отработанное масло, он не приспособлен для использования других видов топлива;
  • Нужно следить за тем, чтобы на поверхность раскаленного котла не попадала вода, иначе из-за резкого остывания он может попросту лопнуть;
  • У работающего котла отверстие горелки должно быть всегда открыто;
  • Горючие и легковоспламеняющиеся вещества возле котла держать категорически запрещено;
  • При включенном котле заслонку не закрывают, иначе весь угарный газ пойдет в помещение.

У работающего котла отверстие горелки должно быть всегда открыто

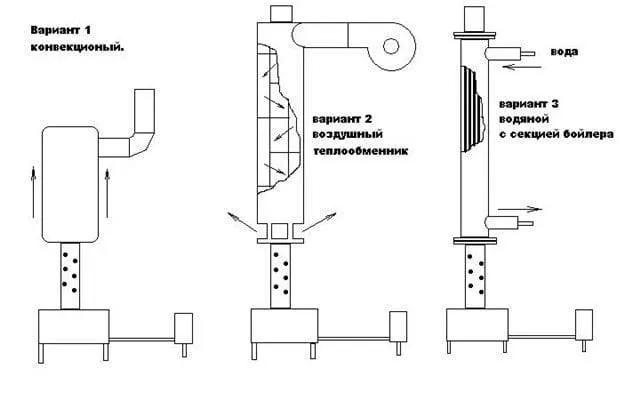

Конструкция и чертежи отопителя

Мастера, занимающиеся изготовлением котлов на отработанном масле, применяют на практике 3 способа сжигания отработки:

  • поверхностное горение с пиролизным дожиганием в перфорированной трубе и вторичной камере;
  • использование горелок Бабингтона и других самодельных конструкций;
  • сжигание в пламенной чаше, подача топлива организована капельным методом, воздух нагнетается принудительно.

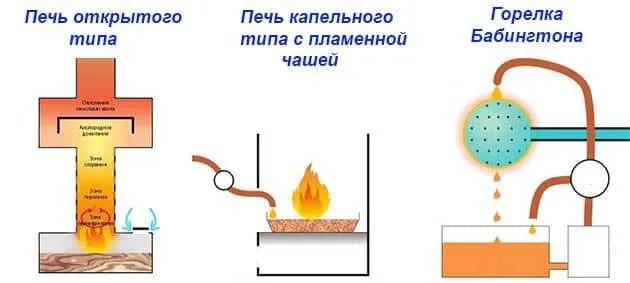

Способы сжигания отработанных масел в самодельных обогревателях – пиролизное горение, пламенная чаша, горелочное устройство Бабингтона

Первый вариант реализован в знаменитой гаражной печке, состоящей из 2 камер, соединенных вертикальной перфорированной трубой. Второй метод мы подробно описали в соответствующей публикации – изготавливается горелка Бабингтона и встраивается внутрь корпуса стального котла, ранее работавшего на дровах.

Мы предлагаем остановиться на третьем варианте – печи-капельнице, переделав ее в двухоборотный (правильное название — двухходовой) водяной котел. Ниже на чертеже представлена базовая версия данной печки, изготовленная из трубы Ø219 мм. Почему новичкам рекомендуется взять за основу капельный принцип работы отопительного агрегата:

  1. Устройство масляных горелок довольно сложное. Для сборки требуется некоторый опыт и финансовые вложения (например, для «Бабингтона» придется купить компрессор).
  2. Отопители поверхностного горения пожароопасны (стреляют пламенем при попадании воды в топливо). Оснастить чудо-печку водяной рубашкой – задача непростая.
  3. Расход топлива при поверхностном сжигании непомерно велик – до 2 литров отработки за 1 час.
  4. По отзывам на форумах, капельницы надежны и способны работать без автоматики (правда, хозяину придется уделять котлу некоторое время, чтобы приноровиться к ручному управлению). Агрегат относительно прост в изготовлении.


Печь-капельница — прототип двухходового водогрейного котла для сжигания жидких видов топлива

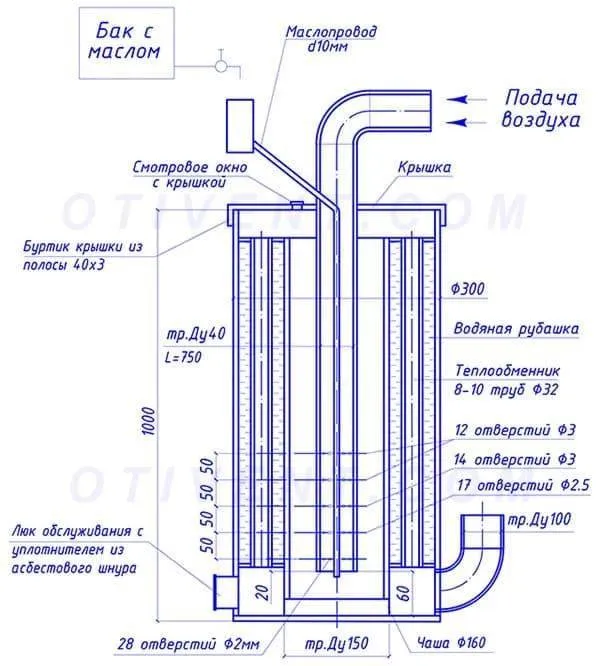

Схема жидкотопливного котла

Представленную на чертеже схему капельницы нужно переделать, поскольку вместе с жаротрубным теплообменником конструкция не поместится внутрь газового баллона — придется искать большую трубу диаметром 400 мм. Габариты теплогенератора можно уменьшить без потери мощности (15—20 кВт) следующим образом:

  • дожигатель смастерить из трубы DN40, изменив количество и диаметр отверстий (точнее указано на чертеже);
  • для камеры сгорания возьмите трубу DN150;
  • водяную рубашку сварите из двух газовых баллонов из-под пропана;
  • теплообменник – минимум 8 жаровых труб Ø32 мм;
  • размер чаши – по камере сгорания (DN150);
  • высота от края дожигателя до дна чаши – 6.5—7 см.

Как устроен двухоборотный котел,  действующий на отработанном масле, показано на чертеже. Отличие от простой капельницы заключается в жаротрубном теплообменнике, размещенном между стенками камеры сгорания и наружной обшивкой. Соответственно, патрубок дымохода переместился в нижнюю зону корпуса.

Принцип работы агрегата

Этот раздел предназначен для новичков, кому раньше не приходилось заниматься отопительным оборудованием на жидком топливе – отработке либо солярке. Представленный на чертеже котел работает по следующей схеме:

  1. По трубке, проходящей внутри дожигателя, течет отработанное автомобильное масло. Способ подачи – самотеком или с помощью насоса.
  2. Воздух в зону горения нагнетается электрическим вентилятором.
  3. Капли масла, падающие на дно раскаленной чаши, испаряются и сразу воспламеняются. Дожигание поднимающихся масляных паров происходит напротив всех отверстий, просверленных в центральной трубе.Схема сжигания отработанного масла в котле и движения дымовых газов через огнетрубный теплообменник
  4. Выделяющееся от пламени тепло напрямую передается водяной рубашке котла. Горячие дымовые газы, вытесняемые воздухом от вентилятора, проходят сквозь жаровые трубы, отдают часть теплоты и вылетают в дымоход.

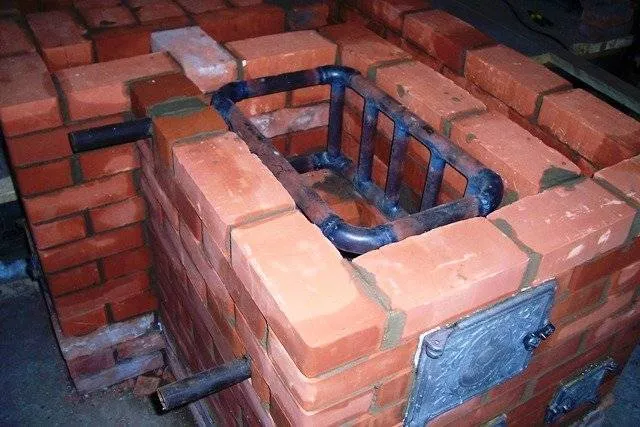

Чем хороша кирпичная печь с водяным котлом


Как можно в бане не насладиться звуками мирно потрескивающих поленьев? А если к тому же рядом расположилась оригинальная плетеная корзина-дровница, с уютно лежащими в ней поленьями? Современные плетеные изделия, используемые для этих целей, изготавливают из лозы, бересты и даже металла. Плетеные в форме желоба, они позволяют дровам быть аккуратно сложенными и красиво дополняют дизайн бани.

Это не только эстетическое наслаждение, это еще и «натуральное» тепло, жар и неповторимый аромат. Как сэкономить дрова, ведь их на растопку требуется немало? С каждым годом растет популярность стандартных или русских печей с котлами водяного отопления. Кирпичная печь с водяным контуром отличается хорошей теплоотдачей, надежностью и высоким КПД. Такая конструкция будет эффективна как в маленьком, так и в банном помещении площадью до 100 кв.м.

Изготовить такую конструкцию не слишком сложно, главное – учитывать все особенности и рекомендации. К примеру, труба должна быть не только толстостенной, но и бесшовной, сварочный шов должен соответствовать по толщине стенкам труб, а подачу приваривают только к краю верхней толстой трубы. Печь выкладывают обычным и огнеупорным кирпичом, для кладки используют обычный и огнеупорный раствор. Такое отопление бани будет надежным, долговечным и удобным.

Пеллетные печи – это экономичное и удобное устройство, позволяющее сэкономить на топливе. Пеллетные агрегаты работают на спрессованных особых гранулах из стружки дерева, которые прекрасно подвергаются горению. Главным преимуществом работы является то, что пеллетная горелка максимально эффективно способна сжигать топливо благодаря уникальным алгоритмам подачи, а также поступлению потока воздуха, который помогает регулировать горение.

Дровяная печь с водяным контуром эффективна и надежна. Такие конструкции позволяют обогревать комнаты, имеющие большую площадь, даже при низкой внешней температуре. Их преимуществом является экологически чистый процесс горения и хорошая экономичность. В процессе своей работы они производят техническую воду с высокой температурой, которая также используется. При этом расходы на топливо минимальные, а скорость нагрева помещения быстрая. Печь выглядит как стальная топка с толщиной стенок 4-6 мм. Трубки теплообменника расположены между стенками.

Каждый из описанных вариантов – универсальное решение отопления бани или другого загородного дома. Решив приобрести печь определенного типа, нужно не только изучить предлагаемые производителями варианты современных моделей, а и досконально все продумать и учесть параметры собственно помещения, где она будет установлена, его площадь, функциональные особенности.

1 Общее описание

Самодельные печи на отработке с водяным контуром зачастую применяют для отопления складов, ангаров, автосервисов и гаражей, то есть тех помещений, где в достаточном количестве находится отработанное техническое масло. С его утилизацией нередко появляются вопросы, так как запрещается сливать его в землю или канализационную систему. Применение масла в качестве горючего — это великолепный выход из положения.

Печка на отработке работает по принципу буржуйки: быстро нагревается до высоких температур и обогревает воздух, но во время завершения горения настолько же быстро происходит ее охлаждение. Обогрев помещения осуществляется лишь благодаря циркуляции горячего воздуха, поэтому печкой трудно обогреть большие по площади помещения. Решить эту проблему можно, если оборудовать печь водным контуром и подсоединить к ней батареи.

Продукция промышленного производства

Хотя по готовым чертежам котел на отработке своими руками сделать совсем не сложно, все же такие изделия выпускают и промышленные предприятия.

Подобное оборудование рекомендуется использовать для отопления таких помещений:

  • загоны для животных;
  • складские помещения и гаражи;
  • производственные цеха и технологические линии;
  • зимние сады и оранжереи;
  • городские и частные бани;
  • загородные домики.

Примечательно, что оборудование отопительного котла водяным контуром позволит использовать его более эффективно и обогревать большую площадь.

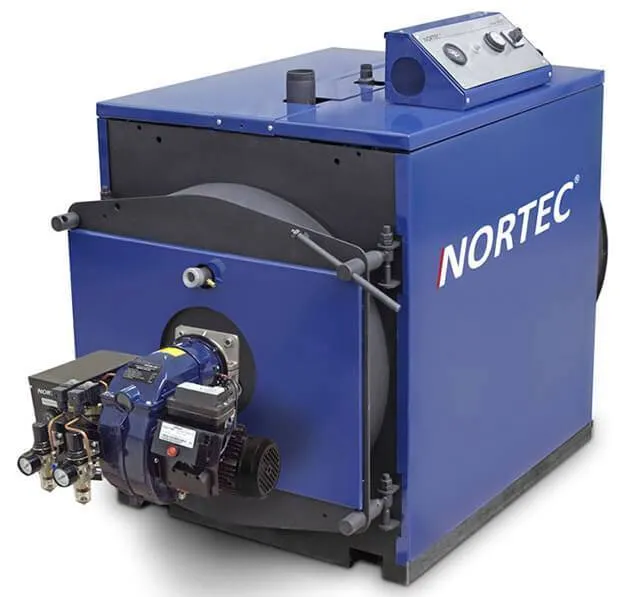

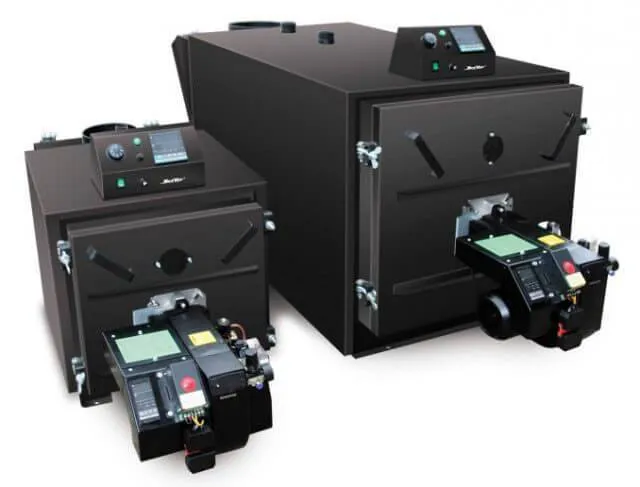

Среди наиболее известных марок котлов на отработке от промышленных производителей можно назвать несколько:

  1. Котел Kroll SKE 100 F, производство Германия. Универсальный агрегат, способный работать на любом виде отработки, в том числе, растительном масле, а также на дизельном топливе.
  2. Модель Kroll W401-L, производство Германия. Для этого прибора также подходит любой вид отходов. При этом не нужен дополнительный монтаж горелки.
  3. Финский котел DanVex B-30 и В-220 с одноступенчатой горелкой. Перерабатывает дизельное топливо, любой вид отработки и даже традиционное топливо для печей.
  4. Модель Тепламос НТ-320 и НТ-370, производства России, способны работать на любом жидком горючем, в том числе, керосине и дизтопливе.

В любом случае, такой котел можно собрать самостоятельно, и даже подключить к нему водяной контур.

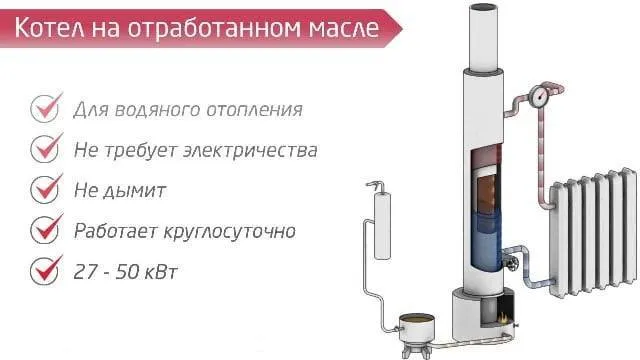

Принцип работы котлов на отработке

Все котлы, которые используют отработанное масло, работают по одному принципу, который заключается в испарении масла и сжигании его пара. Однако здесь не все так просто.

Дело в том, что отработанное масло является веществом, которое содержит много присадок, тяжелых металлов и различных элементов. И чтобы при сгорании топлива они не вылетали в дымовую трубу, нужно сделать так, чтобы внутри котла для обогрева дома температура достигала 600 °С.  Именно в таких условиях происходит полное окисление этих элементов.

Испарение масла может происходить двумя способами:

  1. Литье его на раскаленную емкость, которую называют чашей сгорания.
  2. Поджигание жидкого вещества. При этом выделенный пар догорает в специальных камерах.

Поскольку этих способов только два, каждый хозяин может сделать котел отопления своими руками в двух модификациях. Их можно увидеть в разных видео или на многих фото.

Типы конструкций на отработке

В зависимости от области применения, котлы, использующие в качестве топлива отработанное масло, можно разделить на три группы:

  • бытовые печи;
  • водонагревательные агрегаты;
  • отопительные котлы.

Бытовые печи устанавливают в помещениях, которые по ряду причин нельзя оборудовать водяным отоплением. Эти агрегаты характеризуются пониженным расходом топлива, а их конструкция обеспечивает наиболее полное сгорание масла. Бытовое оборудование является практически бездымным. Кроме того, печи нередко оборудуют системами очистки выбросов, что повышает безопасность их эксплуатации. Главное преимущество агрегатов этого типа — в их мобильности. Небольшие размеры позволяют легко транспортировать печь и установить её в небольшом помещении

Немаловажно и то, что устройство при необходимости можно легко дооснастить водяным контуром или площадкой для приготовления пищи

Бытовая масляная печь

Водонагревательные агрегаты на уровне модуля для дожигания газов имеют специальную платформу, на которую опирается ёмкость с водой. Её тороидальная форма даёт дополнительное преимущество, поскольку нагрев осуществляется как снизу, так и со стороны дымового канала, который проходит внутри бака. Для автономной подачи воды на входе в бойлер монтируют небольшой водяной насос. Благодаря высокой температуре, нагреть воду можно гораздо быстрее, чем в заводских водонагревателях. Например, 100 литровый бак набирает температуру от 20 °C до 65 °C примерно за два часа, в то время как электрическому или газовому прибору потребуется в два раза больше времени. Если же говорить о стоимости условного литра горячей воды, то при использовании отработки затраты уменьшаются в 20–25 раз.

Ёмкость, установленная на уровне зоны дожигания, превращает печь на отработке в мощный водонагреватель

Отопительные котлы используются для подключения к водяным системам обогрева, поэтому оборудуются устройствами дожигания отработанных газов, фильтрами и устройствами безопасности. Несмотря на все меры предосторожности, оборудование для отопления отработанным маслом рекомендуется устанавливать в отдельных помещениях или пристройках. Нагрев воды в отопительных агрегатах обеспечивает теплообменник, установленный в зоне горения топлива

Он может быть выполнен как сплошной водяной рубашкой, так и в виде спирального трубчатого контура. Движение теплового агента в системе возможно благодаря циркуляционному насосу, работающему от электричества. Регулировка температуры теплоносителя осуществляется снижением температуры пламени. Для этого котёл оборудуют системой принудительной подачи воздуха. Снижая или повышая обороты турбины, регулируют подачу воздуха в зону горения. Установка термостата позволяет автоматизировать этот процесс

Нагрев воды в отопительных агрегатах обеспечивает теплообменник, установленный в зоне горения топлива. Он может быть выполнен как сплошной водяной рубашкой, так и в виде спирального трубчатого контура. Движение теплового агента в системе возможно благодаря циркуляционному насосу, работающему от электричества. Регулировка температуры теплоносителя осуществляется снижением температуры пламени. Для этого котёл оборудуют системой принудительной подачи воздуха. Снижая или повышая обороты турбины, регулируют подачу воздуха в зону горения. Установка термостата позволяет автоматизировать этот процесс.

Котёл с водяным контуром спирального типа обеспечит работу отопительной системы загородного дома

Изготовление основной части котла

Она представляет собой корпус с водяной рубашкой, каналом подачи воздуха и трубкой, через которую поступает отработка. У днища конструкции с водяным контуром находится дверца для извлечения чаши, а также для поджигания пара масла.

Изготовление основы котла для обогрева дома включает такие этапы:

  1. Вырезание в трубе с диаметром 60 см двух отверстий. Первое, квадратное, делают внизу, второе, круглое – неподалеку от верха. Что касается размеров, то нижнее отверстие может иметь любые (главное, чтобы могла поместиться рука и была возможность вытащить чашу). Диаметр верхнего может быть равным 14 см.
  2. Приварка к вырезанным отверстиям горловин. Их толщина должна достигать 5 см.
  3. Приварка к низу трубы кольца с шириной 3 см. Кольцо (обечайку) надевают на конец конструкции так, чтобы плоскости двух частей пересекались под прямым углом.
  4. Подготовка внешней трубы. Ее длина должна быть на 0,5 см меньше высоты внутренней части. Образованный зазор будет закрыт сварочным швом. В этой трубе вырезают отверстия для дымохода, дверцы, патрубков подачи и возврата теплоносителя. Последние два делают вверху и внизу.
  5. Надевание внешней трубы на сделанную конструкцию и сварка двух частей.
  6. Приварка еще одного кольца. Его устанавливают вверху, закрывая пространство между трубами.
  7. Приварка патрубков для подачи и возврата воды.
  8. Заглушка одного из патрубков и проверка герметичности водяного контура.
  9. Вырезание 2 кругов из листового металла. Диаметр обоих – 66 см. В одном круге надо сделать отверстие для трубы подачи воздуха. Диаметр отверстия – 13 см.
  10. Сварка кругов и сделанной конструкции.
  11. Изготовление канала для подачи воздуха. Этот канал должен представлять собой трубку с диаметром 6-8 см. Длина трубки может быть больше высоты сделанной конструкции на 10-15 см. В ней нужно сделать одно отверстие. Оно должно находиться на расстоянии 50-60 см от одного конца.
  12. Изготовление канала для подачи масла. Он будет размещаться внутри трубы для подачи воздуха. Для его изготовления берут два отрезка трубки с диаметром 1 см (длина одного – 45-50 см, второго – 6-8 см) и сваривают их так, чтобы образованный между ними угол достигал 130-150 °.
  13. Установка трубки для подачи масла в канал для подачи воздуха. Принцип работы заключается в том, чтобы короткий конец трубки вошел в отверстие внешней трубы. Внутреннюю конструкцию центрируют во внешней и приваривают к ней. Желательно, чтобы нижние концы обоих элементов были на одном уровне.
  14. Размещение воздуховода в котел своими руками и приварка к верху конструкции. Размещать нужно так, чтобы между нижним концом канала подачи воздуха и дном котла для обогрева дома было 25-30 см.
  15. Размещение чаши в котел из трубы.
  16. Фиксация дверцы.
