Схема кладки печей для дома — чертежи, подробные указания
Кладки печей для дома: чертежи и схемы

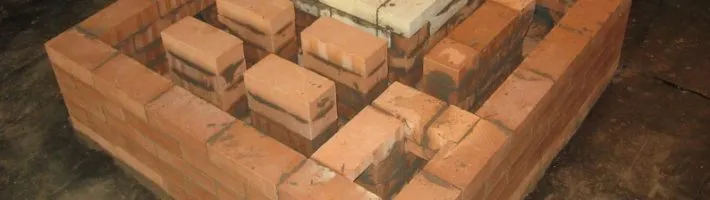

Отопительные печи можно разделить на 2 группы: современные печи и печи устаревших конструкций.
Классические русские дровяные печки для дома обладают характерными преимуществами.
Вместо устаревших и несовершенных устройств сегодня внедряются в жизнь новые, более современные модели отопительных печей. Опытный мастер, который внедряет эти новые типы конструкций, должен хорошо понимать все недостатки сохраняющихся старых образцов.
Грамотный мастер, который внедряет в жизнь новые типы подобных конструкций, должен хорошо представлять все недостатки старых образцов, которые сохранились. Он должен уметь произвести их ремонт либо переделку. Для этого он обязательно должен быть знаком с наиболее распространенными образцами не только новых, а и устаревших устройств, а также знать их чертежи и уметь применять свои знания на практике.
Схема кладки двухъярусной печи для дома
Схема двухъярусной печи
1. Пустоты.
2. Верхний колпак.
3. Подвертка.
4. Насадная труба.
На первом рисунке изображена двухъярусная печь. Она состоит из двух конструкций, которые стоят одна на другой. Размеры каждой из печей составляют 165х51х238 см. Теплоотдача нижней печки равняется 3200 ккал в час, а верхней — 2600 ккал в час.
Печи для дома разделяются кирпичной выкладкой с пустотами для того, чтобы была возможность облегчить вес и сэкономить некоторое количество кирпича. Выкладка, которая заполняет пространство между верхней и нижней печью, будет служить основанием для первой.
Нижняя и верхняя печи имеют полностью одинаковую конструкцию. Система дымооборотов здесь бесканальная. Газы поступают из топливника в верхний колпак, который имеет насадку. Газы, остывая, опускаются и на уровне дна топливника через подвертку уходят в насадную дымовую трубу.
Дымовая труба нижней печи проходит в верхней, в связи с этим поверхность нагрева несколько меньше у последней. Верхняя конструкция имеет свою отдельную дымовую трубу. Данное устройство отличается простотой кладки, а схема движения газов достаточно проста. Прочистка нижней конструкции должна происходить через дверцу в задней стене. В боковой стене — верхней. Печь работает на антраците либо каменном угле. Обе трубы оборудуются парой дымовых задвижек.
Верхняя часть пустот в двухъярусных печах достаточно часто перекрывается сплошной плитой из железобетона. Перекрытие плитой будет способствовать устойчивости и прочности всей конструкции массива. Кладка такого объема должна производиться особо тщательно, потому как помимо того, что конструкция должна быть перекрыта плитой, ее ремонт сильно затруднен, что способно вызвать некоторые трудности.
Тщательно должна быть выложена и дымовая труба нижней конструкции. В случае если в кладке имеются неплотности, стена, которая разделяет обе трубы во втором этаже, будет пропускать тепло от верхней конструкции даже в том случае, если обе дымовые задвижки закрыты.
В общий массив можно объединить печи практически любой конструкции, которые имеют квадратную либо прямоугольную форму и работают на любом виде топлива. Такая система станет хорошим обогревателем для загородного дома.
Схема квадратной печи с нижним прогревом
Схема квадратной печь с нижним прогревом
Печь, которая изображена на рисунке, имеет смешанную (комбинированную) систему дымооборотов. Размер подобной конструкции составляет 102х102х238 см. Теплоотдача при этом будет составлять 4200 ккал в час.
Топливник данной печи имеет сравнительно большую высоту. Боковые отверстия, которые симметрично расположены (по 2 с каждой из сторон) будут служить для выхода газа в боковые камеры наружных боковых стенок печи. Далее газ опускается по камерам, которые соединены каналом под топливником, сзади зольниковой камеры.
Газы из каждой из боковых камер попадают через нижние подвертки в стояки, через которые далее будут подниматься в верхние боковые камеры, которые совместно образуют верхний колпак. Он состоит из 3 полостей, которые имеют П-образную форму.
Полости располагаются параллельно. Горячий газ будет задерживаться вверху средней и задней полостей колпака, а охлажденный будет переходить по нижней части через отверстия в переднюю плоскость, которая соединена наверху с дымовой насадной трубой, после чего уходить в атмосферу.
Следовательно, печь составлена из 3 колпаков: верхний колпак и 2 большие камеры. В печи есть возможность сжигать любой из видов твердого топлива. В случае если конструкция будет работать на антраците либо каменном угле, стенки топливника понадобится выкладывать из огнеупорного кирпича.
Кладка печи с преимущественным нижним прогревом
Схема печи с преимущественным нижним прогревом:
1 и 3. Опускные стояки.
2. Подъемный стояк.
4. Дымовая труба.
5. Чистка.
6. Дымовые задвижки.
На следующем рисунке изображается печь, которая имеет преимущественный нижний прогрев. Ее размеры составляют 115х56х231 см. Теплоотдача будет 2640 ккал в час. По системе дымоборотов данную конструкцию можно будет отнести к комбинированным канальным печкам с нижним подогревом.
Дымовые газы будут опускаться из топливника, после чего стояком подниматься к перекрыше. Оттуда 2 параллельными ходами будут опускаться до 16 ряда кладки. Далее они будут уходить в последний подъемный стояк, который переходит в дымовую трубу.
Данная конструкция весьма рациональна и проста. Она способна обеспечить достаточно неплохой прогрев нижней части и имеет саморегулируемость движения в 2 каналах верхней части, которую можно рассматривать как колпак с насадкой.
Принцип газовой вьюги дает возможность воздуху проходить по низу колпака (как показано пунктиром), при этом не остужать его. Данная конструкция отличается простотой кладки и способна располагаться в перегородке.
Топливная дверца и передняя стенка выходят в коридор. Устройство имеет насадную трубу. Может эксплуатироваться как на дровах, так и на каменном угле.
Кладка печи конструкции В. Е. Грум-Гржимайло
Схема печи конструкции В. Е. Грум-Гржимайло
На следующим рисунке изображается печь бесканальной системы профессора В. Е. Грум-Гржимайло. Она совершенно не имеет никаких дымооборотов. Конструкция имеет круглую форму и заключается в футляр из листовой стали. Газы будут двигаться в печи не столько под влиянием тяги дымовой трубы, сколько под действием силы тяжести. Вследствие этого более тяжелые остывшие газы будут опускаться вниз, а те, которые являются более горячими и, следовательно, более легкими, поднимутся вверх.
Данное устройство состоит из 2 частей. Нижнюю часть при этом занимает топливник. В перекрыше топливника имеется небольшое хайло (устье) для обеспечения прохода газов дыма в верхнюю часть. Верх представляет собой камеру без дымооборотов. Он похож на опрокинутый колпак вроде стакана. Именно поэтому подобные печи достаточно часто называют колпаковыми либо бесканальными.
Нагретые газы дыма не будут уходить из хайла в дымоходы, потому как они сначала поднимаются под перекрышу и, остывая, спускаются по стенкам до самого основания. Здесь они будут попадать в дымовую трубу, после чего под влиянием тяги унесутся в атмосферу.
Вертикальный А-А разрез сделан поперек топливника, а Б-Б разрез — вдоль него. Горизонтальные разрезы сделаны с 1 по 9 ряд кладки. На 9-9 разрезе можно увидеть так называемые контрфорсы. Другими словами это вертикальные ребра (в четверть кирпича), которые идут вдоль стен печи от перекрытия печки до перекрытия свода. Они будут образовывать насадку и устраиваться, чтобы увеличить внутреннюю поверхность теплопоглощения и лучше воспринимать тепло от отходящих газов печным массивом. Ребра, которые нагреты газами, могут позволить печи дольше сохранить тепло.
Устройство конструкции Грум-Гржимайло будет использовать порядка 80% тепла топлива, которое сжигается. Железный футляр способен делать стены печи толщиной в четверть кирпича, в связи с чем устройство достаточно быстро способно нагреваться.
Отопительно-варочная печь представляет собой двухярусный колпак. Нижний ярус прогревается сильнее, что позволяет обогреть холодный воздух в низу помещения.
Кладка такой конструкции вовсе не сложна. Достоинством является то, что если дымовая задвижка на трубе будет неплотно закрыта, печь, в своей верхней половине не будет охлаждаться от попадающего в топливник холодного воздуха. Воздух, который попадает через щели в зольниковой и топливной дверцы в топливник, поднимется через хайло. Однако в связи с тем, что он более тяжелый, чем горячие газы колпака, он сразу перельется в боковые каналы и уйдет в дымовую трубу. В связи с этим вся часть под хайлом (полностью весь колпак) не подвергнется охлаждению.
Недостатком такой конструкции будет преимущественный прогрев верхней части. Для того чтобы его уменьшить, следует устроить шпуры в 5 ряду кладки в стенах топливника. Печь будет хорошо функционировать на антраците и тощих каменных углях. В случае если конструкция будет топиться дровами (в частности сырыми), щели между контрфорсами зарастут сажей.
Чистить сажу достаточно трудно, потому что прочистные дверцы располагаются в 8 ряду и не дают возможности попасть полностью во все промежутки контрфорсов. Дым будет отводиться в коренную трубу.
Бесканальные конструкции по принципу свободного движения газа бывают квадратными либо прямоугольными. Могут выполняться в металлическом футляре либо без него. В последнем случае нужно будет утолщить стенки колпака до 1/2 кирпича.
Кладка печи теплотехнического института конструкции инженера Ковалевского
Схема печи теплотехнического института конструкции инж. Ковалевского:
1. Жаровой подъемный канал.
2. Опускные каналы.
3. Последний подъемный канал, переходящий в дымовую трубу.
4. Дымовая задвижка.
5. Окно в боковых стенках жарового канала.
6. Чистка.
Конструкция изображена на рисунке. Размер ее будет 100х85х217 см. Топливник здесь шахтного типа. Он предназначается для сжигания каменного угля.
Дымовые газы поднимаются по каналу под перекрышу, после чего попадают в 2 боковых канала. Далее они опускаются до самого низа, а после этого по сборному каналу будут подводиться к дымовому стояку. При открытой дымовой задвижке они уйдут в атмосферу.
Особенность данной схемы — различная толщина стенок дымооборотов. Первый из них, который идет от топливника, называющийся жаровым каналом, будет иметь толщину наружной стенки в 3/4 кирпича. Остальные стенки будут толщиной в полкирпича.
Данная конструкция не имеет железного кожуха. Кладка ее достаточно проста. Коэффициент полезного действия — 75-80%. Недостатком данной конструкции является возможность перегрева верхней части, в которую направляются наиболее горячие газы. Они будут достигать низа печи полностью остывшими, следовательно, прогрев нижней части отстает.
Из топливника через шурупы некоторая часть горячих газов будет попадать в баковые каналы. До некоторой степени это усилит прогрев наружных стенок нижней части. Для того чтобы очистить дымообороты от сажи, следует использовать чистки.
Колосниковая решетка может быть выдвинута. Этим она способна облегчить процесс ухода за топкой спуска шлака в зольник либо стальную коробку, которая располагается под колосниковой решеткой. Дым будет отводиться в насадную трубу.
На сегодняшний день эти печи возводятся многими людьми при строительстве дачи или загородного дома. Борьба за экономию топлива привела к появлению новых конструкций. Сегодня насчитывается большое количество разных видов, каждый из которых имеет свои преимущества и недостатки, свои особенности устройства. Выбор за вами.
Сколько нужно кирпича для кладки печи?
Количество кирпичей, необходимых для кладки печи, зависит от ее размеров и конструкции. Обычно для постройки небольшой домашней печи потребуется около 500-600 кирпичей стандартного размера (250 мм x 120 мм x 65 мм).
Однако для более крупных печей, таких как каминные печи, может потребоваться значительно больше кирпичей. Также количество кирпичей может зависеть от дополнительных факторов, таких как толщина стенок печи, наличие дымохода и других особенностей конструкции.
В любом случае, перед началом кладки печи важно разработать ее дизайн и план, чтобы определить необходимое количество кирпичей и других материалов.
