В последние годы стоимость использованных моторных масел и светлого печного топлива значительно поднялась, что сделало его приобретение для обогрева менее выгодным. Тем не менее, многие владельцы гаражей и мастерских продолжают придерживаться масляной системы отопления, так как стоимость топлива для них остается доступной.

Разновидности масляных печей

Если вы уже пытались разобраться в самодельных обогревателях на отработанном масле и искали чертежи в интернете, то наверняка ознакомились с огромным разнообразием изделий от домашних мастеров. В действительности все отопительные агрегаты – это производные от двух базовых конструкций, работающих по принципу пиролизного сжигания:

1. Двухкамерная чудо-печь прямого горения с открытой перфорированной трубой – дожигателем.
2. Печка – капельница с дожигателем закрытого типа, помещенным внутрь топливника.

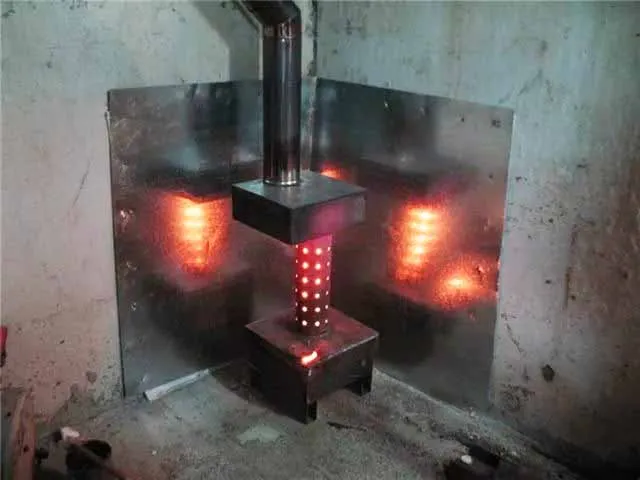

Двухкамерная чудо печка

Справка. Эффективно сжигать сильно загрязненные жидкие смазки можно также с помощью горелок. Но они довольно сложны в изготовлении, да и применять горелочные устройства лучше в котлах, подключенных с водяному отоплению.

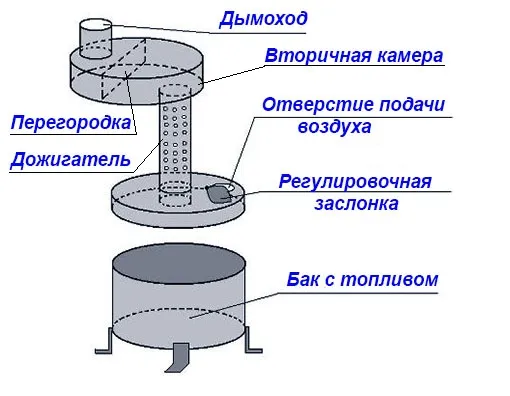

Принцип действия чудо-печки, изображенной на фото, очень простой. Поскольку маслоотработка самостоятельно не воспламеняется и не горит, ее нужно сначала нагреть и испарить. Это происходит в первичной камере, заполняемой топливом примерно на треть. Печь работает по такой схеме:

1. Отработку надо разжечь с помощью легковоспламеняющегося горючего, после чего она начинает испаряться и гореть. Воздух подается через заслонку в крышке топливника.
2. Масляные пары и пиролизные газы устремляются вверх по трубе, где смешиваются с воздухом из отверстий. За счет этого происходит их сжигание.
3. Во вторичной камере дожигание газов продолжается. Чтобы выделяемое тепло сразу не вылетало в дымоход, камера поделена на 2 отсека перегородкой, задерживающей продукты горения.

Гаражные умельцы, чаще всего применяющие эти печи на отработке, вносят в конструкцию множество изменений – изогнутый под 90° дожигатель, вторичная камера в виде бочки или стального теплообменника, приваренный бак для автоматического пополнения топлива и так далее. Это не меняет принцип работы агрегата и делается с одной целью — повысить эффективность отопителя и получить больше тепла.

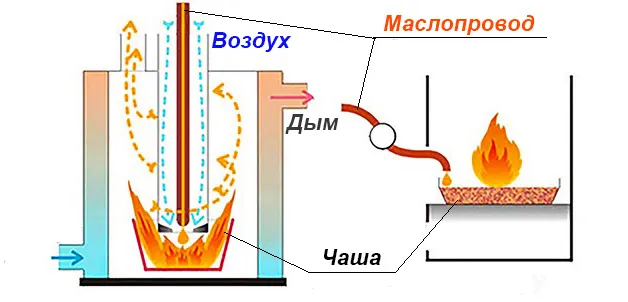

Капельная печь отличается тем, что перфорированная труба установлена внутри топливной камеры и служит для подачи воздуха на горение. Отработка, поступающая по маслопроводу, капает в специальную чашу, где благополучно сжигается, как это показано на схеме. Для предварительного разогрева топливная трубка прокладывается внутри дожигателя. Агрегат может функционировать как за счет естественной тяги в дымоходе, так с наддувом воздуха вентилятором. Второй вариант позволяет повысить теплоотдачу печи при неизменном расходе горючего.

Чтобы вы могли выбрать себе подходящий вариант масляного обогревателя для гаража, дачи или теплицы, предлагаем разобрать плюсы и минусы обеих конструкций.

Преимущества и недостатки чудо-печки

Двухкамерная печь на отработанном масле обладает одним существенным достоинством – простотой и дешевизной изготовления. Сделать ее – не проблема для любого человека, владеющего навыками сварочных работ. Второй плюс – способность сжигать самые загрязненные масла, поскольку они заливаются прямо в камеру без всяких трубок, которые могут засориться.

Теперь о недостатках:

• низкий КПД, на что указывает высокая температура отходящих газов (к дымоходу не притронешься);
• средний расход горючего – 1,5 л./час, максимальный – до 2 литров, что очень много;
• печь дымит в помещение при розжиге и немного коптит после прогрева;
• высокая пожароопасность.

Важный момент. Если в самодельную печку налить отработку с примесью воды или антифриза, то при его испарении в камере появляются хлопки с разбрызгиванием капель горящего масла через отверстия дожигателя. Отсюда возникает опасность пожара, который нельзя тушить водой.

Указанные недостатки проверены на практике и подтверждаются многочисленными отзывами реальных пользователей. Чтобы у вас не возникало сомнений на этот счет, предлагаем ознакомиться с видео, где показана работа печи на масле вперемешку с водой:

В отличие от предыдущего обогревателя, печь на отработке капельного типа безопасна в эксплуатации, потому что горючее подается малыми порциями в чашу, а труба с отверстиями упрятана в стальной корпус. Сильные стороны печки выглядят так:

• экономичный расход топлива – от 0,5 до 1,5 л/час;
• возможность сжигания масел с примесью воды либо антифриза;
• эффективное горение топлива, что подтверждается бездымным выхлопом на улицу;
• печь с принудительным наддувом воздуха нетребовательна к высоте дымохода;
• агрегат не дымит в помещение.

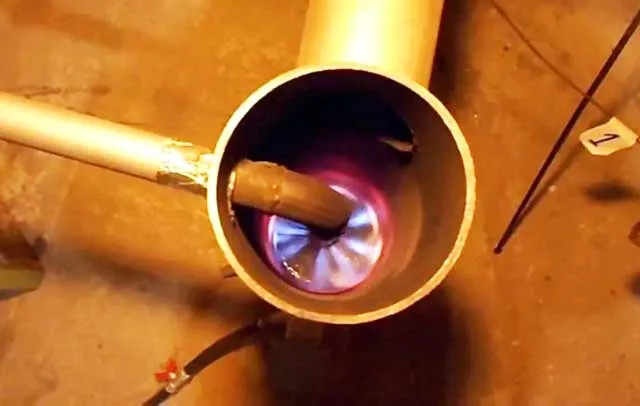

Так происходит горение в капельнице

При желании капельницу можно усовершенствовать, снабдив автоматикой безопасности, либо превратив в котел путем монтажа водяной рубашки. Для подачи тепла к 2—3 регистрам достаточно сварить печь с водяным контуром в виде змеевика, установленного в верхней части корпуса.

Справка. Некоторые умельцы заранее прорезают в корпусе печки дверцы. Они служат не только для очистки от сажи, но и для загрузки дров, если кончилась отработка.

Негативный момент – засорение маслопроводов при эксплуатации отопителя. Чтобы этого избежать, отработавшую смазку приходится процеживать и отстаивать. С той же целью в отдельном топливном баке штуцер маслопровода врезается на 5—10 см выше дна емкости, куда оседает мусор.

Изготавливаем простую печь

Если вас не отпугивают недостатки двухкамерной печки либо вы располагаете отработкой без примесей, то приготовьте для сборки агрегата следующие материалы:

• металл толщиной 4—5 мм или обрезки толстостенных труб большого диаметра для корпуса;
• куски металлопроката для ножек;
• труба 100 х 4 мм пойдет на дожигатель и выход дымовых газов;
• кусочек стального листа толщиной до 2 мм – на воздушную заслонку.

Примечание. Форма корпуса не имеет большого значения. Из кусков трубы печка выйдет круглой, из листовой стали – квадратной. Из труб диаметром 200—300 мм можно изготовить мини-печь, хотя в нее придется чаще подливать горючее.

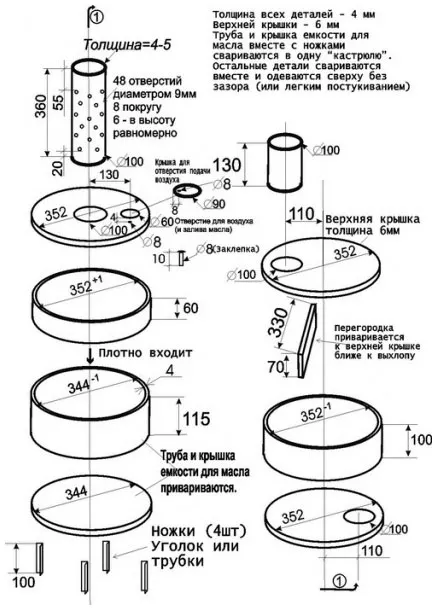

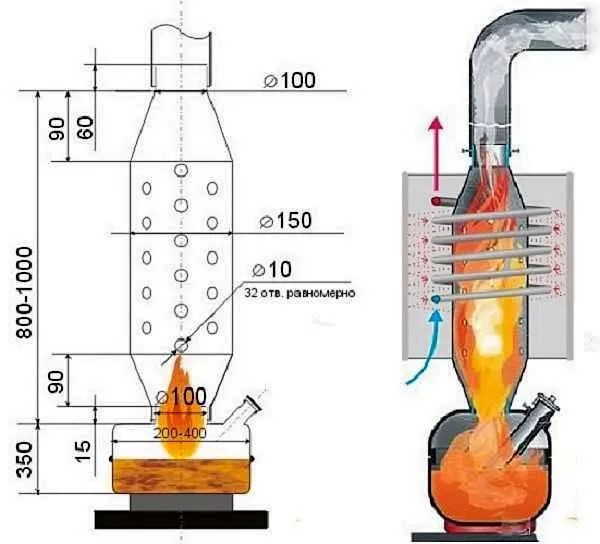

Ориентируясь по размерам, указанным на чертеже масляной печи, вырежьте заготовки и приступайте к сборке в соответствии с инструкцией:

1. Сварите нижнюю (первичную) камеру и приделайте к ней ножки. Вырежьте сверху круглое отверстие и поставьте на заклепке воздушную заслонку.
2. Просверлите в трубе диаметром 100 мм отверстия, как это указано на чертеже.
3. Приварите готовый дожигатель к топливнику.
4. Соберите вторичную камеру с перегородкой и патрубком дымохода. Сварите ее с верхним торцом перфорированной трубы. На этом печка готова.

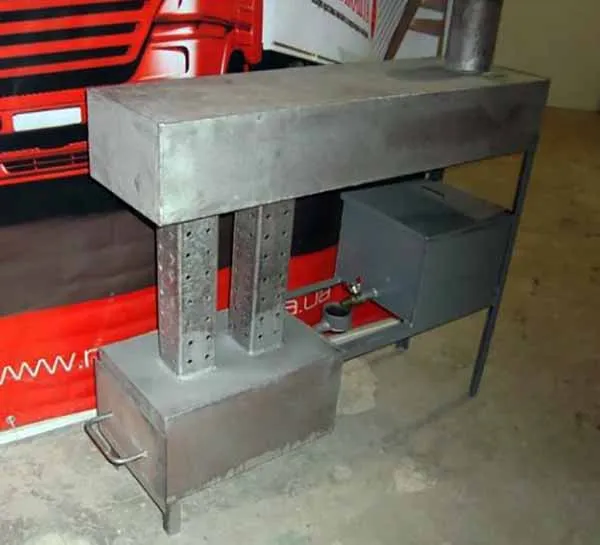

Несколько слов о том, как сделать модернизацию печи на отработке. Если вы изготовите 2 дожигателя и увеличите размеры вторичной камеры, то сможете нарастить мощность отопительного агрегата. Образец такого изделия показан на фото, к нему также приделан топливный бак с системой безопасного пополнения «на ходу».

Пример оригинальной конструкции с согнутым дожигателем, предназначенным для бани, вы сможете увидеть в очередном видеоматериале:

Как сделать капельную печь из баллона

Как правило, печка на отработке с капельной подачей масла в чашу делается из трубы диаметром 200 мм либо старого газового баллона из-под пропана. Последний лучше взять советского образца, где толщина стенок составляет до 5 мм.

Совет. Не стоит брать для сборки отопителя кислородный баллон. Причин две: слишком большой вес и длительный прогрев из-за толстых стенок, а также опасность взрыва во время резки металла.

При изготовлении топливника из трубы вам придется сделать и приварить к ней дно с крышкой. В этом плане газовый баллон удобнее: нужно выкрутить вентиль, наполнить его водой и отрезать болгаркой верхнюю часть. После этого действуйте по инструкции:

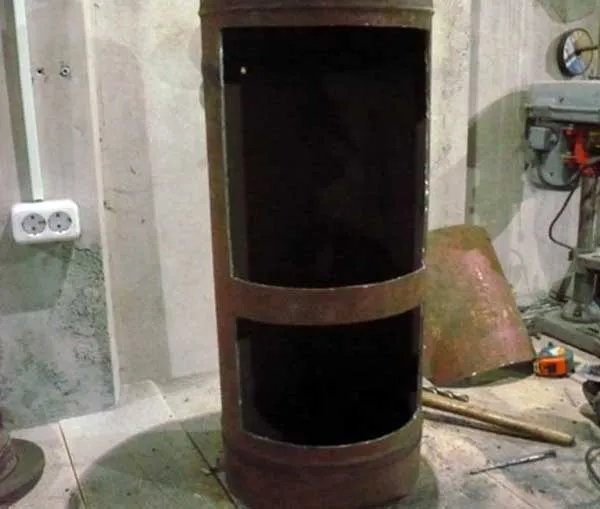

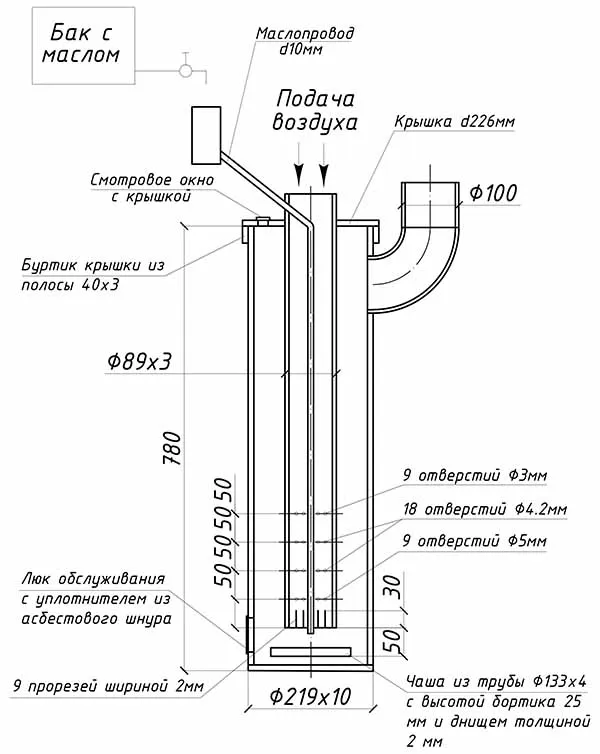

1. Проделайте отверстия в корпусе для дымохода и в крышке – под монтаж дожигателя. В нижней части баллона можно прорезать ревизионный проем, закрываемый крышкой на болтах, что и показано на чертеже.
2. Изготовьте трубу дожигателя, просверлив отверстия согласно чертежу. В нижнем торце сделайте отрезным кругом 9 пазов.

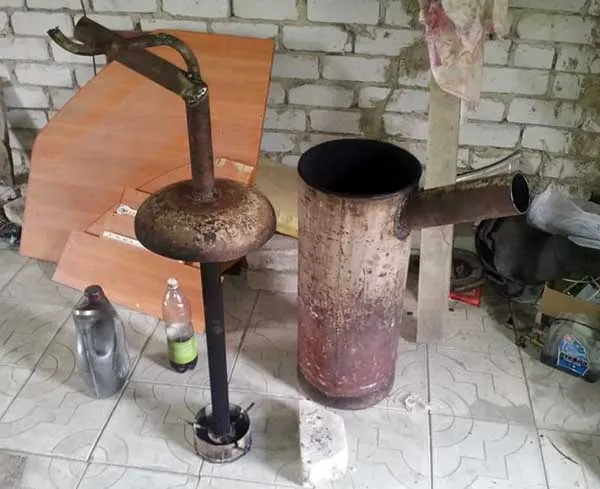

3. Смастерите стальную чашу, можно из автомобильного тормозного диска, как показано на фото. Установите ее на дно топливника, приподняв ее на 3—5 см.
4. Поставьте на место дожигатель и наденьте крышку баллона. Вставьте в трубу маслопровод, чтобы его конец находился над чашей.
5. Сделайте топливный бак со штуцером (например, из расширительного бачка отопления) и подвесьте его на стену возле печки. Остается лишь подключить дымоход и можно приступать к розжигу.

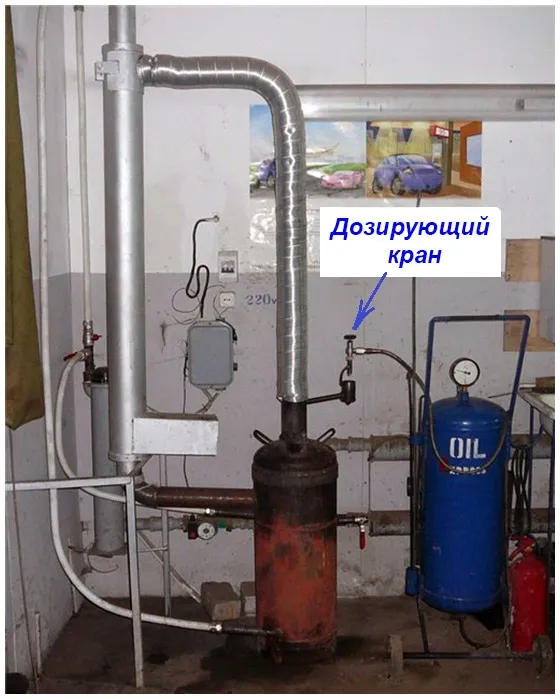

Если вы хотите сделать печь на отработке с водяным контуром, то поместите внутрь топливника змеевик из толстостенной трубки, лучше – из нержавейки. Разместите его в верхней зоне, а концы трубок выведите наружу сквозь отверстия в стенках. Потом их можно подключить к батареям водяного отопления гаража, как это сделано на фото.

Подробно об устройстве капельной печи на отработанном масле, изготовленной своими руками из газового баллона, рассказано в следующем видео:

Заключение

Самодельные печки на отработке могут быть очень эффективными, особенно когда они сделаны по уму и модернизированы. В отдельных случаях масляным отопителем можно обогревать частный дом, но тогда нужно сварить для печи водяную рубашку и превратить ее в котел. Последний придется вынести в отдельное здание, например, летнюю кухню или сарай. Иначе в котельной появится грязь и стойкий запах отработанного масла.
