Миниатюрная печь из банки

Этот вариант печи прекрасно подойдет любителям отдохнуть на природе. Готовое изделие имеет минимальный вес и занимает очень мало место в походном рюкзаке. При всей простоте конструкции печка из банки является очень удобной и производительной – литр воды можно будет вскипятить, затратив на это несколько небольших сухих веток.

Миниатюрная печь из банки

При этом подобная самодельная печь может работать не только на ветках, но и на листьях, шишках и даже сене. Голодными вы точно не останетесь!

Первый этап – подготовка компонентов

Заранее подготовьте три жестяные банки различного размера. Прекрасно подойдут емкости от консервов. Из самой большой банки вы сделаете корпус печи, среднюю по размерам банку поместите в корпус, а из маленькой емкости изготовите импровизированную конфорку.

Жестяные банки

Дополнительно подготовьте ножницы, брусок, электродрель и фломастер.

Деревянный брусок

Второй этап – изготовление шаблона

Первый шаг. Вставьте деревянный брусок вертикально в самую большую банку и приблизительно на уровне крышки наметьте на древесине пару линий на расстоянии порядка 8 мм.

Вставьте деревянный брусок вертикально в самую большую банку и приблизительно на уровне крышки наметьте на древесине пару линий на расстоянии порядка 8 мм

Второй шаг. Выпилите по разметке прямоугольную выемку такого размера, чтобы в нее мог свободно входить верхний край емкости.

Вставьте брусок в банку и очертите маркером две линии примерно на уровне крышки

Сверлим выемку по разметке

Третий шаг. Установите брусок так, чтобы банка устойчиво на него опиралась, а верхняя кромка большой банки, при этом, держалась в подготовленном ранее углублении в бруске.

Надеваем банку на брусок

Третий этап – подготовка большой банки

Первый шаг. Нанесите линию над нижним краем самой большой банки. Эта линия будет выполнять функцию разметки для создания вентиляционных отверстий. Линию можно нанести обыкновенным фломастером.

Делаем разметку

Второй шаг. Просверлите отверстия по линии разметки. Оптимальное количество отверстий можно подобрать только опытным путем. Избыточная вентиляция приведет к слишком быстрому сгоранию топлива, а при недостаточной тяге печь попросту не сможет нормально работать.

Делаем отверстия

Поэтому сделайте для начала небольшое количество отверстий, а затем при необходимости досверлите их после первичных испытаний печи.

Четвертый этап – подготовка средней банки

Под верхней гранью средней банки сверлим отверстия

В дне емкости среднего размера просверлите множество отверстий. Размер и количество этих отверстий подбирайте так, чтобы в будущем загруженное топливо не вываливались. В результате днище банки станет похоже на сито.

Просверливаем донышко средней банки

Пятый этап – сборка печки

Вставьте банку среднего размера в самую большую емкость. Сопряжение должно быть достаточно жестким, но не плотным – между стенками двух банок обязательно необходим небольшой промежуток для циркуляции воздуха.

Вставляем среднюю банку в большую

Шестой этап – изготовление конфорки

Для создания конфорки используйте самую маленькую жестяную банку.

Отрезаем половинку маленькой банки, делаем отверстия ближе к краю, а также одно отверстие в донышке

Первый шаг. Подготовьте отверстия в боковой грани банки подобно тому, как вы это делали с предыдущими емкостями.

Второй шаг. Вырежьте дно банки при помощи ножниц для резки металла.

Третий шаг. Аккуратно выровняйте края конфорки и зачистите их с помощью напильника.

Седьмой этап – проверка печки

Складываем щепки

В среднюю банку загружаем щепки и поджигаем

Возьмите основную часть печи (среднюю емкость, вставленную в большую) и загрузите в нее горючее (шишки, щепки, листья, маленькие ветки и т.п.). По возможности загружайте в печь сухие сучки прямо с деревьев, т.к. горючее с земли может оказаться сырым.

Самая маленькая деталь — это конфорка. Ставим ее сверху

Подожгите загрузку и дайте ей разогреться. Сначала у вас может не очень хорошо получаться, но уже очень скоро вы научите разжигать печку буквально с пары спичек.

Греем еду или ставим чайник. Походная мини-печь готова

Дайте топливу интенсивно разгореться, установите на печь конфорку, а на нее – кастрюлю, чайник либо другую емкость.

Усовершенствованная модель мини-печки с наддувом

Процесс сооружения малогабаритной печи

Малогабаритная печь занимает всего 0,4 м.кв. Она выкладывается из кирпича, поставленного на ребро или плашмя. Если вы знаете основные правила постройки печи, то для ее сооружения даже не потребуется схема или предварительные расчеты.

Благодаря относительно небольшому весу мини-печи, для нее не понадобится фундамент, но для пола в таком случае должна быть использована толстая прочная доска, хорошо закрепленная на лагах.

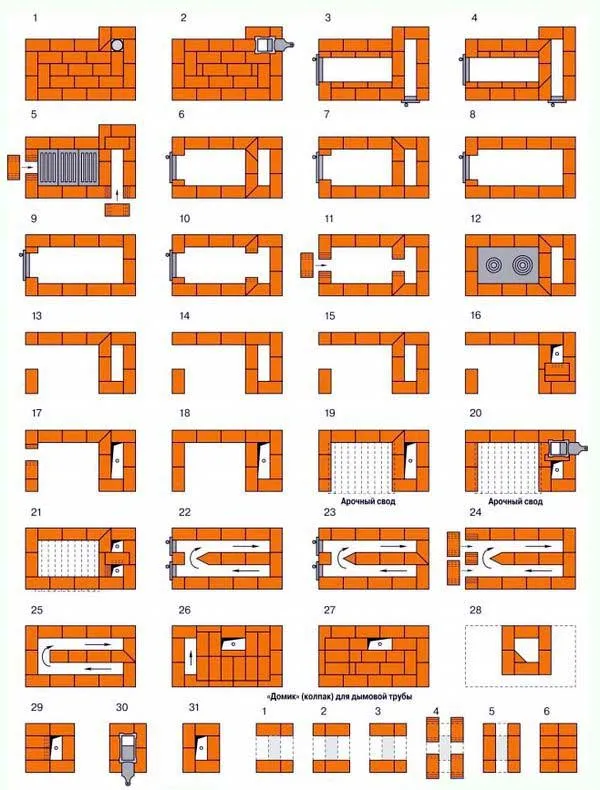

Порядовка кладки

1. Первый этап традиционно — выбор места и подготовка его для возведения печи. Для этого необходимо уложить на поверхность кусок полиэтиленовой пленки, рубероида, гидрозоли или пергамина размером 78 на 53 сантиметра. Поверх подстилки высыпаем сухой песок (толщина слоя 1 см) и выравниваем его.

На песок производится выкладка первого кирпичного ряда (используется 12 шт.кирпичей без крепления) строго горизонтально, что можно проверить уровнем. Поверх первого ряда тонко наносим раствор глины и устанавливаем дверцу поддувала. Предварительно оберните дверцу куском асбестового картона или замотайте шнуром. Закрепите ее при помощи проволоки.

1. Укладываем второй ряд нашей печи.
2. Третий ряд выкладываем из шамотного кирпича. На него устанавливаем решетку колосников, которая будет расположена строго над поддувалом.
3. В четвертом ряду кирпичи укладываются ребром. А внутри дымохода монтируется подставка, на которую будет установлена внутренняя перегородка. При укладке задней стенки печки не используйте глину, а предусмотрите так называемые вышибные кирпичи (для этого они должны слегка выступать наружу).
4. Следующий обязательный элемент любой печи — дверца топки. Перед установкой оберните ее шнуром из асбеста. Закрепляем дверцу при помощи проволоки, используем два кирпича для временной фиксации: один сзади, второй — на первый, а поверх них установим дверцу.
5. Кирпичи в пятом ряду укладываем плашмя, повторяя контуры четвертого ряда.
6. Кирпичи шестого ряда кладем на ребро, а затем натираем стены печи сырой тряпкой.
7. Для седьмого ряда вновь кладем кирпичи плашмя. При этом, чтобы обеспечить связку этого и следующего рядов, начинать нужно с трехчетвертки. Затем поставьте на ребро два кирпича и приступайте к сооружению задней стенки.

Пошаговая инструкция по изготовлению мини-печи

Учитывая раскладку мини-печи для дачи, приступаем к работе.

Кладка с 1 по 12 ряды

Выкладывается первый ряд, а во втором необходимо предусмотреть место для дверцы поддувала. Ряды необходимо промазывать раствором. Перед тем, как устанавливать дверку поддувала, ее необходимо обмотать асбестом, а крепиться дверь будет при помощи проволоки.

Далее выкладывается ряд, в котором используется огнеупорный кирпич и смесь из огнеупорной глины.

Во время кладки ряда устанавливается колосниковая решетка. Начиная с этого ряда, вплоть до кладка должна производиться огнеупорным кирпичом.

В ряду следует установить дверцу топки, с которой следует проделать те же работы, что и с дверкой для поддувала (обмотать асбестом, закрепить проволокой).

ряд выкладываем согласно раскладке. Каждый слой обязательно промазывается раствором. 8, 9,10, 11 и ряды выкладываем в соответствии с раскладкой.

Кладка с 13 по 24 ряды

С ряда начинаем формировать топочную камеру и вертикальные каналы. Здесь главное — внимательно следовать порядовкам, иначе можно нарушить правильность конструкции.

На 15 ряду необходимо выложить слой глиняно-цементного раствора. Он укрепит дно прочистной камеры, после чего можно устанавливать саму дверцу.

Кладка с 25 и до 35 ряда

Далее до ряда кладку ведем в соответствии с инструкцией.

В 25 ряду следует заделать донную поверхность второй очистной камеры, также прокладывая этот ряд глиняно-песчаным раствором, а затем установить дверцу.

Далее кладем кирпич в соответствии порядовки, формируя при этом канал дымохода.

В 28 и 32 ряду следует установить две задвижки, с помощью которых будет регулироваться тяга.

рядом начинаем поднимать дымоходную трубу, как показано на раскладке.

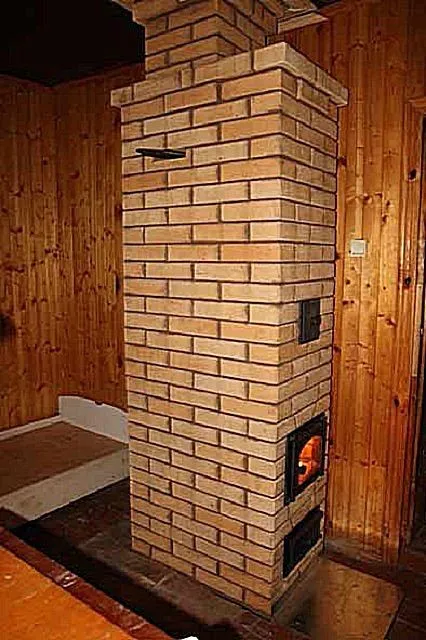

Если все сделано правильно, после завершения всех работ должна получиться вот такая компактная модель.

Эта модель имеет следующие размеры: 51 см ширина, 89 см глубина и 2,38 м высота. Сделать такую печь по силам даже новичкам. К тому же, если не имеется опыта в печном деле, то делать более сложные модели не рекомендуется, так как можно запутаться в порядовках и нарушить целостность конструкции, что повлияет на качество ее работы и срок службы.

Небольшой размер и возможность быстрого и эффективного нагрева — основные причины возведения малогабаритных печей из кирпича. Эти характеристики достигаются множеством способов, различающихся вариантами кладки и конструкции.

О чем эта статья

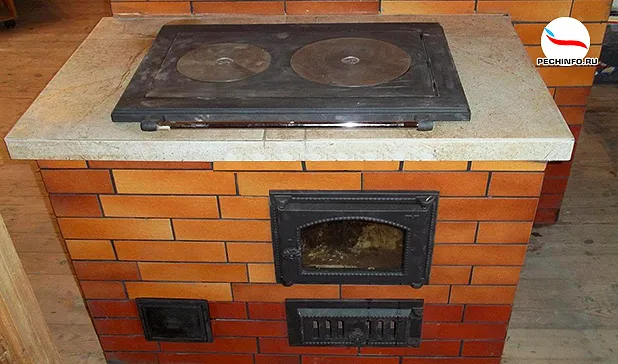

Варочная печь-шведка

Небольшая комбинированная конструкция, оборудованная колпаком, предназначена не только для обогрева, но и для приготовления пищи.

Четкое соблюдение порядовки, использование отвеса и строительного уровня обеспечит построение геометрически правильной, функционирующей конструкции. Не допускаются излишне толстые растворные швы или наличие в них пустот. Рекомендуется отслеживание показателей сечения дымовых каналов, во избежание их сужения.

Готовая печь по окончании работ очищается от пыли и лишнего раствора и оставляется для просушки на несколько дней. Качественные материалы, соблюдение технологии работ и противопожарных мер обеспечат долгий срок ее безупречной службы.

Все любители загородного отдыха мечтают о печи в своих уютных домиках на дачах. Как известно, кирпичная печка — старейшая универсальная конструкция для обогрева помещений. Ее эффективность и высокая производительность доказана веками.

Совсем необязательно возводить серьезную громоздкую конструкцию. Иногда достаточно малогабаритной печки, соорудить которую можно своими руками. Модели могут отличаться по форме, размеру, виду или схеме дымохода, но в целом их возведение не займет у вас много времени и не потребует серьезных навыков печника.

Стальные печи. Этот вид мини-печей стоит не дорого и легок в установке, однако срок службы такой модели будет недолгим.

Чугунные печи. Стоимость таких печей довольно велика, но и прослужить она может очень долго, но только в том случае, если не будет подвергаться резким перепадам температуры.

Кирпичная мини-печь. Этот вид печей наиболее популярен на сегодняшний день и на это есть свои основания:

• Долго держит тепло
• Возможность сделать ее самостоятельно
• Доступное топливо
• Возможность сделать печь с плитой или духовкой
• Высокая надежность

Благодаря доступности материала и простоте в исполнении, даже начинающий печник сможет сделать мини-печь своими руками.

Чаще всего мини-печь для дачи выполняется с плитой для варки или без нее. Именно второй вариант мы и будем рассматривать подробнее.

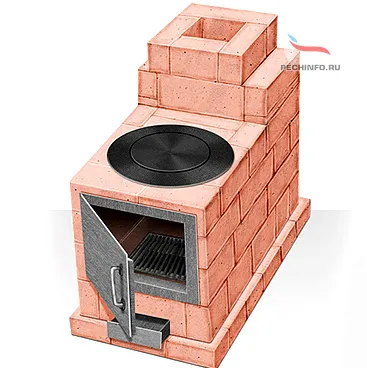

Простая печь-малышка из кирпича для дома

Начинающим печникам рекомендуется обращать внимание именно на такую простую кирпичную печку. Готовая конструкция имеет небольшой размер – общая занимаемая площадь составляет не более 0,5 м2

Набор для кладки кирпичной мини печи

Начните с подготовки приспособлений, необходимых для возведения рассматриваемого агрегата. Вам понадобится следующее:

• красный печной кирпич;

• огнестойкий кирпич;

• глина шамотная и строительная;

• просеянный мелкофракционный песок;
• кровельное железо;
• рубероид;

• дверцы для топочной, прочистной и поддувальной камер;

• колосник;

• печная плита на одну конфорку;

• задвижка;
• стальная труба;

• отвес;

• измерительная рулетка;
• защитные перчатки;
• кельма;
• уровень.

Кладка печи

Мини-печь

Печь малютка своими руками

Подготовив все необходимые приспособления, переходите непосредственно к этапу обустройства кирпичной печки «малютка».

Первый шаг. Выберите место для обустройства отопительного агрегата. Расстояние от стенок печи до ближайших стен помещения должно составлять не менее 300 мм.

Порядовка

Второй шаг. Выложите кирпичный фундамент размером 76х50,5 см. По глубине фундамент должен быть не меньше 5 рядов кирпичей. Выройте и выровняйте яму подходящего размера, уложите на ее дно слой глины, тщательно его утрамбуйте и укройте слоем рубероида.

Третий шаг. Выложите площадку из 12 кирпичей. Каждый кирпич обмазывайте раствором глины.

Выложив три ряда основания, укройте их вторым слоем рубероида и продолжайте кладку. Уровень фундамента должен совпасть с уровнем пола.

Четвертый шаг. Выложите первый надпольный ряд. Второй ряд выкладывайте так же, но предусмотрите место для монтажа поддувальной дверцы. Перед установкой дверцу поддувала обмотайте по краю прочной асбестовой веревкой. Закрепите дверку при помощи проволоки.

Пятый шаг. Выложите третий ряд печи из шамотного кирпича. Для кладки используйте отдельный раствор из огнеупорной глины.

Шестой шаг. Установите в четвертом ряду колосниковую решетку и продолжайте кладку, устанавливая кирпичи на ребра. В пятом ряду кирпич укладывайте плашмя, в шестом – снова на ребро.

Седьмой шаг. При кладке восьмого ряда установите скошенный кирпич. В этой конструкции он возьмет на себя функции дымового зуба и будет обеспечивать смещение огня при открытии топочной дверцы.

Восьмой шаг. Оберните дверцу топочной камеры асбестовым шнурком и установите ее на положенное место.

Установка топочной дверцы

Девятый шаг. При кладке девятого ряда смонтируйте варочную плиту.

Десятый шаг. Продолжайте кладку печи, пока не дойдете до начала устройства дымохода (начиная с десятого ряда). В дымоходе подготовьте подставки для установки внутренней перегородки. В задней стенке печного агрегата разместите выступающий наружу (вышибный) кирпич. Его смазывать раствором не нужно, т.к. к завершению работы этот кирпич необходимо будет вынуть.

Одиннадцатый шаг. При выкладке одиннадцатого ряда установите задвижку, предварительно обмотанную асбестовой веревкой. Установите дымоотводящую металлическую трубу.

Двенадцатый ряд. Выньте не закрепленный ранее выпирающий кирпич.

Дайте печи просохнуть в течение недели и можете начинать пользоваться агрегатом. Оптимальный вариант топлива – дрова.

Как сделать кирпич из глины своими руками?

Для того, чтобы сделать кирпич из глины своими руками, вам понадобится следующее:

1. Глина: вы можете использовать глину из местных источников или купить в специализированных магазинах.

2. Добавки: чтобы улучшить свойства глины, вы можете добавить растительный муслин, керамические крошки или песок.

3. Формы: вы можете использовать формы, чтобы дать кирпичам желаемую форму.

4. Сушка: после того, как кирпичи формируются, они должны полностью высыхать, прежде чем они могут быть обжарены.

5. Обжиг: после сушки кирпичи должны быть обжарены в печи на высокой температуре, чтобы закрепить их форму и улучшить их свойства.

Это общие шаги, чтобы сделать кирпич из глины своими руками. Пожалу

Для того, чтобы сделать кирпич из глины своими руками, вам понадобятся: глина, вода, песок или другой наполнитель, формы для кирпичей. Процесс следующий:

1. Приготовьте смесь из глины, воды и наполнителя в пропорциях, удовлетворяющих вашим требованиям.

2. Наполните формы для кирпичей этой смесью и оставьте их на некоторое время в сухом и теплом месте, чтобы смесь полностью высохла.

3. Когда смесь полностью высохла, выньте кирпичи из форм и оставьте их в течение нескольких дней на сушке.

4. После того, как кирпичи полностью высохли, можете использовать их для строительства.

Примечание: Процесс может отличаться в зависимости от типа глины и наполнителя, которые вы используете.
