Изготовление мини-печи из кирпича для дачи или небольшого дома

Мини печь для дачи из кирпича

Маленький размер и возможность быстрого и эффективного нагрева — основные факторы, по которым создаются компактные кирпичные печи. Эти характеристики достигаются разнообразными методами, включающими в себя различные варианты кладки и конструкции.

О чем эта статья

Маленькая печь 2 на 3 кирпича

Печь-голландка, предназначенная для отопления высоких помещений. Простой узкий контур формируется последовательным размещением функциональных отверстий по вертикали.

Печь 2,5 на 3 кирпича на 2 этажа

Толстостенная печь с комбинированной двухоборотной системой. Массив устанавливается на крепкий фундамент. Двойным штрихом отмечена порядовка для второго этажа.

Печь 2 на 3.5

Простая компактная конструкция. Два оборота конвективной системы и отсутствие колпака обеспечивают равномерный и хороший прогрев разными видами топлива.

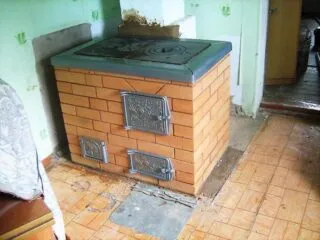

Печь 2 на 4,5 кирпичей с варочной поверхностью

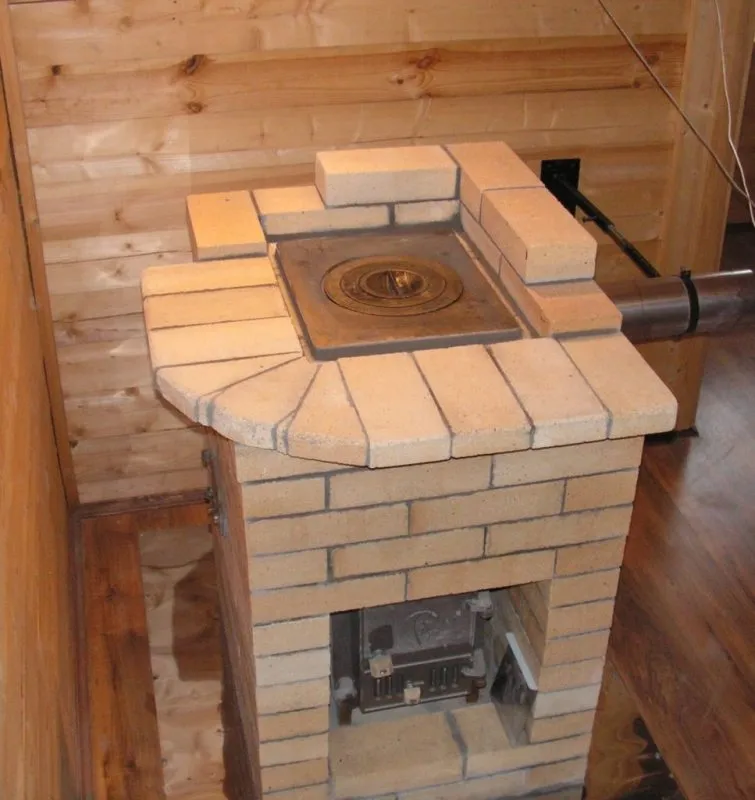

Подходящая для дачи или летней кухни печь загружается топливом через варочную плиту. Поддувало также не оборудуется дверкой. Газ, пройдя через перевалочную стенку, направляется вниз и только оттуда уходит в трубу.

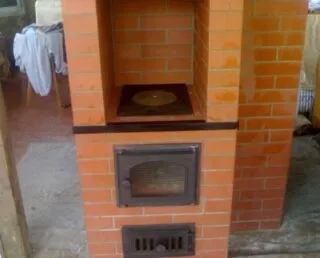

Варочная печь-шведка

Небольшая комбинированная конструкция, оборудованная колпаком, предназначена не только для обогрева, но и для приготовления пищи.

Четкое соблюдение порядовки, использование отвеса и строительного уровня обеспечит построение геометрически правильной, функционирующей конструкции. Не допускаются излишне толстые растворные швы или наличие в них пустот. Рекомендуется отслеживание показателей сечения дымовых каналов, во избежание их сужения.

Готовая печь по окончании работ очищается от пыли и лишнего раствора и оставляется для просушки на несколько дней. Качественные материалы, соблюдение технологии работ и противопожарных мер обеспечат долгий срок ее безупречной службы.

Как сложить мини печь из кирпича своими руками – пошаговое руководство

Когда встаёт вопрос об обогреве небольшого загородного домика, лучшим решением будет возведение печи. Это экономично и практично, так как теплоотдача у правильно сложенных кирпичных печей не менее 90 процентов.

Кирпичные печи на протяжении многих столетий оправдали своё предназначение. И как бы не менялась и усовершенствовалась её конструкция, основные требования к ней остаются прежними. Это безопасность в применении, удобство в эксплуатации и способность длительно держать тепло.

При большом желании, не трудно выложить мини печь из кирпича своими руками.

Чем выгодны малогабаритные печи на дровах

Достоинство небольшой печи в том, что она занимает очень малую площадь при высокой теплоотдаче. Для загородного дома, бани, хозяйственных построек мини печь на дровах и угле подходит идеально. Строительных материалов идёт минимум, но если сверху положить варочную панель, то можно и кушать приготовить, и воду нагреть. Даже в наше время отопительно варочная печь из кирпича остается достаточно популярной. Самое главное — сделать её не составит труда начинающему мастеру. Имея перед глазами схему порядовки, можно сложить мини печь своими руками буквально за один световой день. Только предварительно нужно подготовить все необходимые инструменты и строительные материалы.

По сравнению с «буржуйкой» кирпичная мини печь для дачи на дровах выглядит эстетично. Впоследствии её можно облагородить кафелем, и она будет не только греть, но и украшать загородный дом.

Иногда её конструкцию совмещают с камином, и это уже будет мини печь камин. Можно сразу встроить бак для нагрева воды или предусмотреть нишу для сушки овощей и фруктов.

Вариантов кирпичных печей очень много. Но это более сложные конструкции, а начинать возведение мини печи для дачи своими руками надо с простейшей модели.

Необходимые инструменты

Инструментов нужно немного, их без труда можно приобрести в любом строительном магазине:

• кельма, или как её ещё называют, мастерок;
• удобный молоток-кирка;
• строительный уровень;
• рулетка;
• отвес.

Кроме того, в процессе работы понадобятся:

2 ведра (для воды и раствора), строительное сито, корыто, куда просеивать песок.

Строительные материалы для мини печи

Предварительно нужно заготовить глину. Для этого её заливают водой и оставляют так примерно на сутки. Можно процесс и ускорить, для этого тщательно вымешивать её каждые пять-семь минут, желательно с помощью дрели-миксера, в течение часа. Процедить через сито. Песок также предварительно нужно просеять.

Чтобы сложить отопительную мини печь, которая займёт площадь 0,4 кв. метра, понадобится:

• 20 литров раствора;
• 60 штук печного красного кирпича;
• 38-40 штук шамотного кирпича;
• дверка топки;
• дверка поддувальная;
• колосниковая решётка;
• варочная панель;
• задвижка дымохода.

Дверки, решётка и варочная панель должны быть чугунными.

Если обходиться без шамотного кирпича, тогда это будет модель мини печки на дровах, а не на угле. Красный кирпич даже самого высокого качества от высоких температур, которые создаёт угольное топливо, со временем разрушится. В целом, чтобы сделать мини русскую печь своими руками, необходимо просто придерживаться рекомендаций.

Местоположение и подготовка основания

Лучшее местоположение для такой печи, если помещение дачи состоит из одной комнаты — в центре. В других случаях надо ориентироваться на простенки или места пересечения межкомнатных перегородок. Обязательно нужно учесть правила противопожарной безопасности.

Фундамент для конструкции такого размера не нужен. Однако в основание необходимо положить толстую прочную доску, закреплённую лагами, сверху — противопожарную прослойку. Это может быть обычный асбестоцементный лист.

Затем устраивают гидроизоляционный слой из полиэтилена и рубероида размером примерно 80 на 55 см. Насыпают тонкий слой песка.

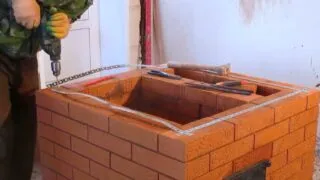

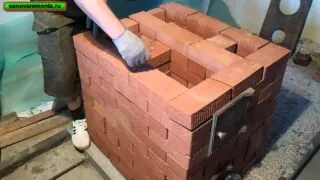

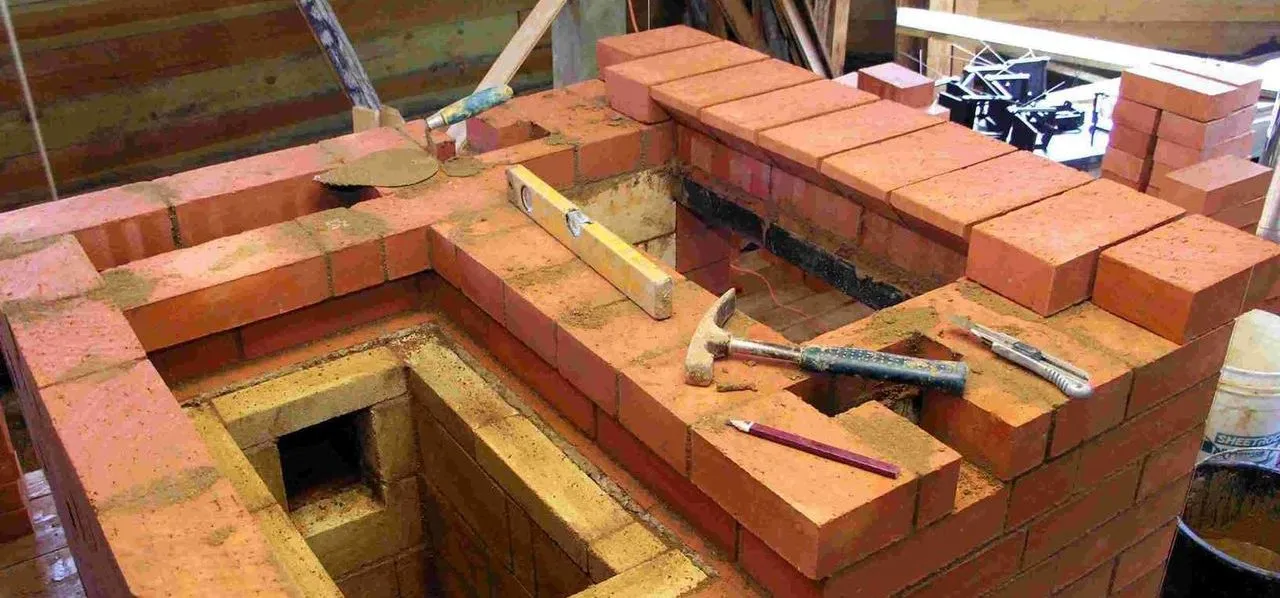

Порядок кладки печи из кирпича своими руками

Следующий этап — сооружение самой печки:

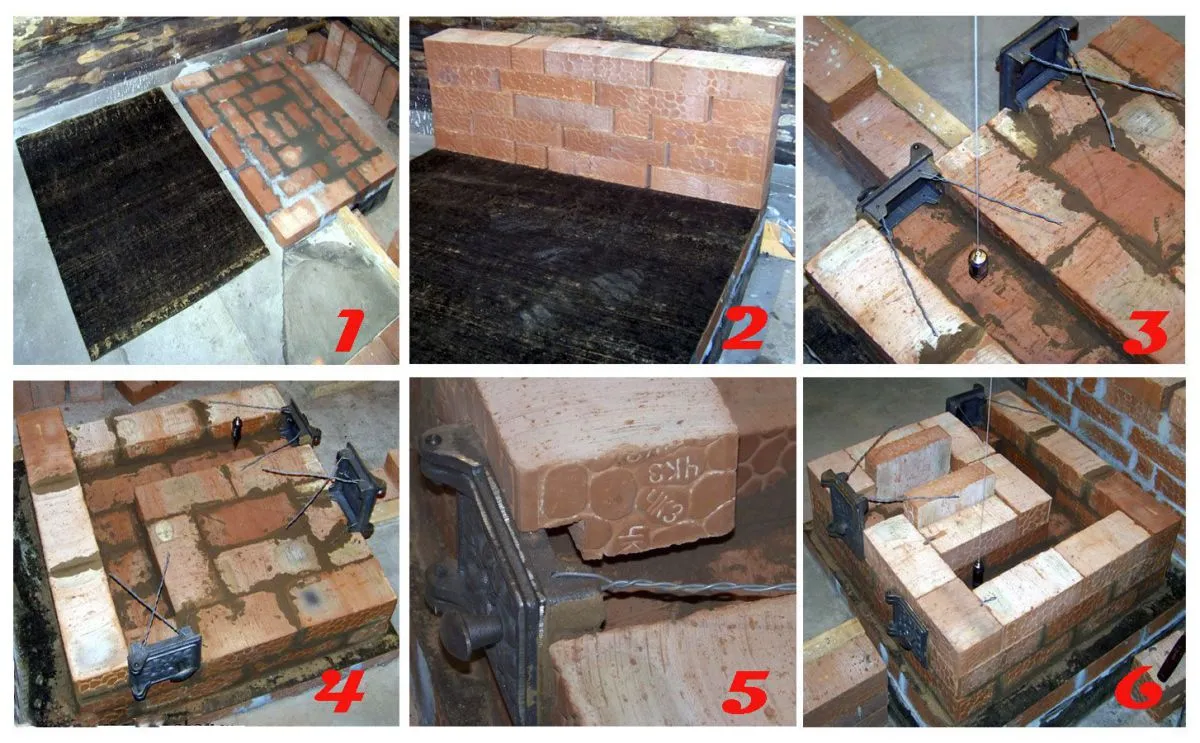

1. В первом ряду раствор не применяется. 12 штук строго горизонтально выкладывают на песок. На глиняно-песчаный раствор ставят поддувало. Дверцу оборачивают асбокартоном, обматывают шнуром. Крепление производят проволокой.
2. Затем делают кладку второго ряда.
3. В третьем ряду, выложенном из огнеупорного кирпича, строго над поддувалом, ставят решётку колосника.
4. Кирпичи в четвёртом ряду идут на ребро.
5. В дымоходе предусматривают подставку для перегородки. Заднюю стену выкладывают без применения раствора. Эти кирпичи затем надо будет убирать. Затем ставят топочную дверку, обернув её асбестовым шнуром. Для крепления временно используют пару кирпичей. Закрепляют проволокой.
6. Пятый ряд выкладывают плашмя, подобно четвёртому.
7. Кирпичи шестого ряда идут на ребро.
8. Кирпичи в седьмом ряду снова кладут плашмя. Для междурядной связки начинать надо с кирпича, отколотого величиной в три четверти. Поставив ребром два кирпича, начинают сооружать заднюю стену.
9. Восьмой ряд закроет дверку топки. Чтобы направить огонь к центру варочной панели, кирпич ставят под углом. Герметичность обеспечивается при помощи намоченного асбестового шнура.
10. Девятый ряд также кладут с использованием асбестового шнура. Особенность этого ряда в том, что его немного смещают назад, чтобы дверка осталась открытой.

Начало дымоотвода формируется в десятом ряду. Здесь будет место для крепления железной трубы. В одиннадцатом ряду устанавливают задвижку дымохода. На этом этапе пригодится пошаговая инструкция — как сложить печку своими руками, которая поможет не запутаться в деталях.

Заключительные мероприятия

Еще три ряда кирпичной кладки выполняют для соединения с трубой. Вынув «вышибные» кирпичи, каналы печи сразу очищают от строительного мусора. Периметр конструкции аккуратно закрывают плинтусом.

Побелку или облицовку печи делают после пробного розжига.

Только после того, как побеленная или облицованная кафелем мини-печь полностью высохнет, её можно эксплуатировать. Чтобы мини печка для дачи радовала долго, спешить с её растопкой не стоит. Пусть она постоит неделю-две с открытыми дверцами.

Не рекомендуется сразу использовать уголь, надо дать печи время на первоначальный прогрев с помощью щепок.

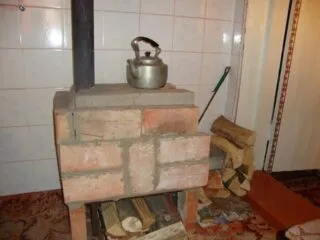

Мини печь для дачи

Мини печь на даче решит вопрос с приготовлением пищи и обогревом дома в межсезонье. Небольшая печка не должна потреблять большого количества дров для протопки, при этом иметь высокий КПД и выдерживать сезонные перепады температур. Для этих целей существует несколько типов конструкций.

Строительство стационарной русской печи из кирпича подразумевает наличие большого дома. Для выдачи достаточно небольшого источника тепла. Им может быть электрический обогреватель или металлическая буржуйка. При этом не на каждом участке есть постоянный источник электроэнергии, а металлические котлы требуют большого количества топлива для прогрева помещения.

В такой ситуации, оптимальным будет самому сложить мини печку из кирпича. Существует большое количество вариантов изготовления.

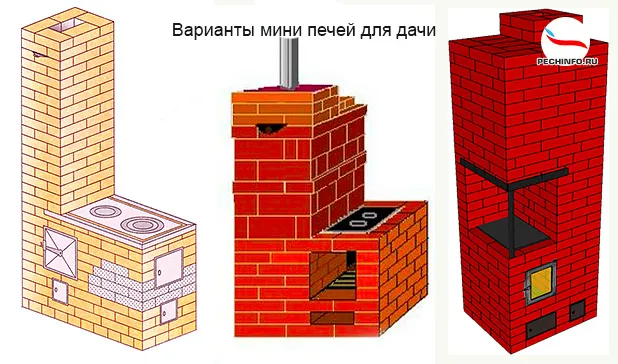

Варианты небольших кирпичных печей

Русская печь с двумя дымовыми каналами или печка-трубка

Такой вариант конструкции совмещает в себе жарочную панель и источник тепла. Когда необходимо только лишь приготовить еду, нет необходимости протапливать всю поверхность печки. За счёт наличия прямого дымохода, жар от сгорания дров при варке пищи уходит напрямую в дымоход, не нагревая всю конструкцию. Это отличный вариант для дачи, где печь является источником тепла и плитой для готовки еды. В качестве жарочной панели можно использовать чугунную плиту на несколько конфорок или встроить покупную духовую камеру.

Печь-ракета

Печь-ракета не самый распространенный вариант в наших широтах. Принцип её работы заключается в отсутствия камеры сгорания, и вторичного догорания продуктов горения в утепленном дымоотводе. Такой источник тепла наиболее эффективен при протапливании небольших помещений. К тому же, данная система не требует много дров. Существуют конструкции с лежаком и щитом для приготовления пищи. Для возведения печи ракеты не надо большого умения в кладке, а в качестве строительных материалов можно использовать подручные средства: металлические вёдра, глину, опилки, битый кирпич и бутовый камень.

Повышаем КПД

Для того что бы повысить КПД металлического котла на даче или в бане, к ней можно пристроить кирпичный щит-дымоход. Продукты горения, проходя по системе дымовых каналов, обеспечат нагрев кирпича. А тот, за счет высокой теплоемкости, будет нагревать помещение после сгорания дров в буржуйке. Такая конструкция проста в строительстве и достаточно эффективна. Кирпичный щит может иметь два варианта дымохода: колпаковый и канальный. В случае канального дымоотвода, древесные газы, проходя по системе соединяющихся вертикальных каналов, отдают тепло в помещение. При колпаковом устройстве, продукты горения по мере остывания под сводом колпака, попадают в вертикальный дымоход и выводятся наружу.

Основные нюансы при строительстве мини печи

Перед возведением любой печи, стоит сделать предварительные чертежи всей конструкции, а так же детально проработать порядовку. В качестве строительного материала желательно использовать огнеупорный кирпич. Он имеет наиболее высокие теплотехнические характеристики. Если печка будет эксплуатироваться круглогодично, лучше применять кирпич из шамотной глины, для бани подойдет красный огнеупорный.

Смесь для кладки можно приобрести на рынке или сделать своими руками. Для этого в пропорции смешивают глину с песком и разбавляют водой.

Выбирать глину следует по жирности. Она не должна быть чрезмерно сухой или очень жирной. Готовый раствор должен плавно стекать с мастерка, и быть консистенции густой сметаны.

Готовую печь необходимо несколько раз протопить, увеличивая температуру нагрева. Это необходимо сделать для того что бы раствор в швах высыхал постепенно, без образования микротрещин. Полученную конструкцию, в дальнейшем можно заштукатурить или облицевать плиткой.

Как сделать мини-печь для дачного домика своими руками

Обогреть небольшое помещение можно с помощью мини-печи, сделанной своими руками. Существует несколько вариантов мини-печей, которые отличаются по материалу и сложности возведения.

Стальные печи. Этот вид мини-печей стоит не дорого и легок в установке, однако срок службы такой модели будет недолгим.

Чугунные печи. Стоимость таких печей довольно велика, но и прослужить она может очень долго, но только в том случае, если не будет подвергаться резким перепадам температуры.

Кирпичная мини-печь. Этот вид печей наиболее популярен на сегодняшний день и на это есть свои основания:

• Долго держит тепло
• Возможность сделать ее самостоятельно
• Доступное топливо
• Возможность сделать печь с плитой или духовкой
• Высокая надежность

Благодаря доступности материала и простоте в исполнении, даже начинающий печник сможет сделать мини-печь своими руками.

Чаще всего мини-печь для дачи выполняется с плитой для варки или без нее. Именно второй вариант мы и будем рассматривать подробнее.

Преимущества и недостатки мини-печей

Как и другие печи, мини-печка из кирпича имеет положительные и отрицательные стороны. Из положительных сторон можно выделить:

• Печь будет служить очень долго, если будет правильно эксплуатироваться.
• Разогревается такая конструкция быстро и надолго сохраняет тепло, отдавая его в помещение.
• Мини-печь из кирпича можно сделать своими руками.
• При изготовлении конструкцию можно сделать любого размера и формы.
• При желании можно дополнить конструкцию плитой или духовкой.
• Мини-печь из кирпича безопасна, так как нагревается она не сильно, в отличие от печей из другого материала, следовательно вероятность обжечься минимальна.

Существуют и минусы такой конструкции:

• Из-за большого веса под печь необходим фундамент, на заливку которого придется потратить время.
• Во время работы необходимо учитывать все нюансы по безопасности и четко следовать чертежам, чтобы сделать печь правильно. В ином случае пользоваться печью может быть опасно.

Материалы для изготовления мини-печи своими руками

Для того чтобы сделать мини-печь из кирпича своими руками, потребуются следующие материалы:

• Два вида кирпича (огнеупорный и красный)
• Глина строительная и шамотная
• Песок мелкой фракции (хорошо просеянный)
• Рубероид
• Двери для топочной, поддувала и для отверстия, через которое будет производиться чистка печи
• Колосник
• Задвижка
• Труба

Из инструментов необходимо будет подготовить кельму, уровень, отвес и рулетку. После того, как все необходимое подготовлено, переходим к кладке печи.

Фундамент под печь и размеры топки

Перед началом работы нужно выбрать место так, чтобы стенки печи удалены от стен помещения не менее чем на 50 см. Также следует подумать о фундаменте: можно сделать обычный фундамент из песка и цемента. Для этого необходимо перемешать цемент и песок в соотношении 1:3. Песок должен быть хорошего качества, а если брать обычный песок, то его необходимо хорошо просеять. Размеры фундамента зависят от размера печи плюс по 10 см на запас с каждой стороны, а вот высота фундамента должна быть около 1 м. Стоит помнить, что такой фундамент долго сохнет.

Под мини-печь можно сделать фундамент из глины и кирпича. Для этого выкапываем яму, глубина которой должна быть не менее 5 рядов кирпичей. Затем засыпаем его глиной на высоту в пару рядов кирпичей и хорошо утрамбовываем. Затем на глину укладываем рубероид, а на него кирпичи, которые необходимо обмазывать глиной. Последний ряд кирпичей должен сровняться с уровнем пола, и его тоже необходимо накрыть рубероидом. Только после этого приступаем к изготовлению самой печи. Этот вариант фундамента предпочтителен тем, что он требует меньше затрат времени и сил, чем предыдущий вариант, а к изготовлению конструкции можно приступать сразу.

Учитывая то, что печь будет меньше, чем обычные, размеры топок для мини-печей будут меньше, но по желанию могут иметь и обычные размеры. Если топка будет маленькая, то подкладывать дрова будет неудобно, поэтому рассмотрим вариант мини-печи из кирпича своими руками с размерами топок для обычной печи.

Пошаговая инструкция по изготовлению мини-печи

Учитывая раскладку мини-печи для дачи, приступаем к работе.

Кладка с 1 по 12 ряды

Выкладывается первый ряд, а во втором необходимо предусмотреть место для дверцы поддувала. Ряды необходимо промазывать раствором. Перед тем, как устанавливать дверку поддувала, ее необходимо обмотать асбестом, а крепиться дверь будет при помощи проволоки.

Далее выкладывается ряд, в котором используется огнеупорный кирпич и смесь из огнеупорной глины.

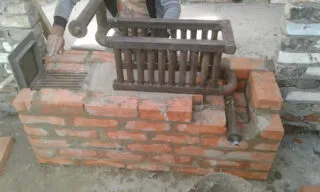

Во время кладки ряда устанавливается колосниковая решетка. Начиная с этого ряда, вплоть до кладка должна производиться огнеупорным кирпичом.

В ряду следует установить дверцу топки, с которой следует проделать те же работы, что и с дверкой для поддувала (обмотать асбестом, закрепить проволокой).

ряд выкладываем согласно раскладке. Каждый слой обязательно промазывается раствором. 8, 9,10, 11 и ряды выкладываем в соответствии с раскладкой.

Кладка с 13 по 24 ряды

С ряда начинаем формировать топочную камеру и вертикальные каналы. Здесь главное — внимательно следовать порядовкам, иначе можно нарушить правильность конструкции.

На 15 ряду необходимо выложить слой глиняно-цементного раствора. Он укрепит дно прочистной камеры, после чего можно устанавливать саму дверцу.

Кладка с 25 и до 35 ряда

Далее до ряда кладку ведем в соответствии с инструкцией.

В 25 ряду следует заделать донную поверхность второй очистной камеры, также прокладывая этот ряд глиняно-песчаным раствором, а затем установить дверцу.

Далее кладем кирпич в соответствии порядовки, формируя при этом канал дымохода.

В 28 и 32 ряду следует установить две задвижки, с помощью которых будет регулироваться тяга.

рядом начинаем поднимать дымоходную трубу, как показано на раскладке.

Если все сделано правильно, после завершения всех работ должна получиться вот такая компактная модель.

Эта модель имеет следующие размеры: 51 см ширина, 89 см глубина и 2,38 м высота. Сделать такую печь по силам даже новичкам. К тому же, если не имеется опыта в печном деле, то делать более сложные модели не рекомендуется, так как можно запутаться в порядовках и нарушить целостность конструкции, что повлияет на качество ее работы и срок службы.

Мини-печь из кирпича для дачи своими руками — простая конструкция и эффективность

Дача или небольшой загородный коттедж вполне могут отапливаться мини-печкой. Конструкции мини-печей имеют сходство с металлическими буржуйками — по скорости нагрева и компактности, но имеют значительно более высокий КПД. Конструкций и технологий возведения кирпичных мини-печек придумано много. Одна из самых простых схем мини-печки и будет рассмотрена.

Последовательность устройства маленькой кирпичной печи

Для мини-печки можно не подводить специальный фундамент. Деревянные полы, при условии, что доска имеет толщину от 50 мм, вполне могут служить основанием для печки.

• После выбора места для мини-печки, в углу здания, в простенке или в нише, выполняют гидроизоляцию под основание печи. Для этого применимы любые рулонные гидроизоляционные материалы в два слоя и обмазочная изоляция — битумные и битумно-полимерные мастики.
• На слой гидроизоляции насыпают крупный сухой песок толщиной 10 мм и выравнивают под горизонт. В первом ряду основания печки будет 12 кирпичей, уложенных насухо, без раствора. Выверка горизонтальности выполняется с помощью строительного уровня
• На стартовый ряд кирпичей наносят слой глиняного раствора, затем устанавливают поддувальную дверцу, обматывая ее шнуром из асбеста. Крепеж в кладку выполняют проволокой.
• Второй ряд и все последующие кладут на глиняном растворе. Под колосниковую решетку укладывают ряд не красным керамическим кирпичом, а шамотным, чтобы обеспечить футеровку мини-топки
• В четвертном ряду кирпичи кладут на ребро. Начиная от уровня начала дымоходного канала в задней стенке печи несколько кирпичей делают «вышибными» — укладывают их без раствора, для последующих чисток дымохода от сажи. Возможно установить вместо вышибных кирпичей еще одну дверцу, но теплопотери от металлической дверцы будут больше, чем от нескольких кирпичей без раствора. Кладку задней стенки с вышибными кирпичами делают с небольшим смещением наружу. Под внутреннюю перегородку дымоходного канала укладывают подкладки из асбокартона или шамота

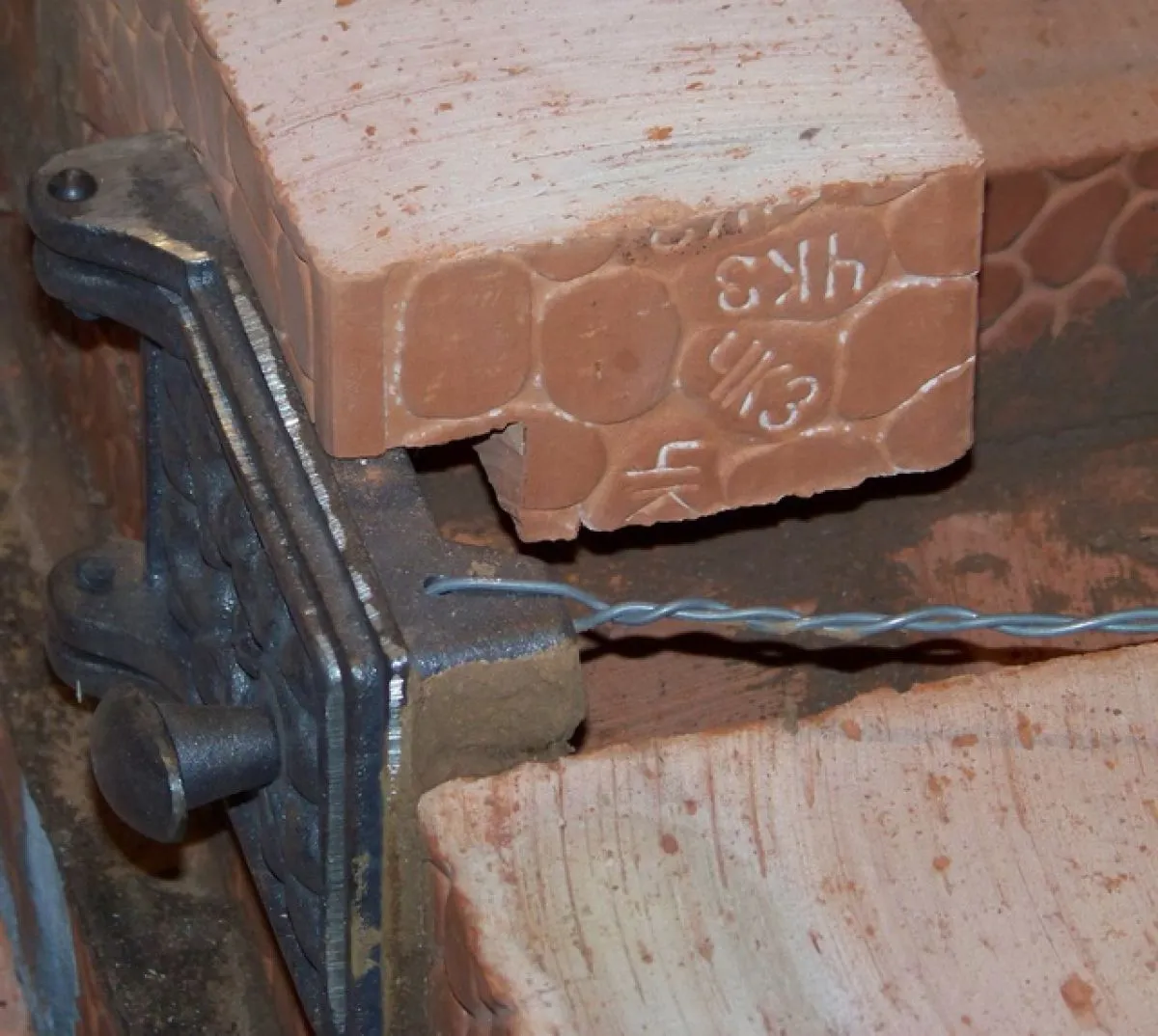

• Топочную дверцу перед установкой обматывают асбестовым шнуром и выполняют крепеж на проволоке. открывание дверцы должно иметь направление вверх. Фиксируют дверцу в кирпичной кладке проволочными анкерами

• В пятом ряду кирпичи укладывают плашмя, в шестом — ребром, в седьмом плашмя, перевязка должна выполняться, и последний кирпич ряда всегда выкладывают, соблюдая перевязку с первым. Но кладку задней стенки рассматриваемой мини-печки делают только кирпичом на ребро.
• В восьмом ряду укладывается кирпич, закрывающий дверцу топки. В этом участке, над топкой, требуется кирпич со скошенной гранью, поскольку пламя должно быть направлено к варочной чугунной плите печки, к центру конфорки
• Устанавливать варочную плиту из чугуна на глиняный раствор и непосредственно на кирпич недопустимо, из-за значительной разницы линейного теплового расширения чугуна и керамики. Нагрев до высоких температур даст в зоне контакта деформации с последующим образованием трещин и разрушением. Периметр мини-печки под плиты должен иметь прокладку из асбестового шнура, а плиту монтируют на шнур
• После укладки девятого ряда в десятом формируется дымоходный канал. Малогабаритная печь может иметь различную конструкцию дымохода — прямой, прямоточный или противоточный, колпаковый, горизонтальный или вертикальный, а также комбинированный. При укладке кирпича задней стенки со смещением наружу, как в рассматриваемом примере, нужна будет труба дымохода, имеющая заднее расширение
• Одиннадцатый ряд — участок, где выполняется стык: соединяется кирпичный и металлический участки дымохода. В уровне стыка монтируют вьюшку-задвижку с предварительной обмоткой из асбестового шнура и последующей глиняной заделкой

Завершающий этап — первая прочистка дымохода. Вынимают вышибные кирпичи и удаляют строительный мусор из дымохода, затем устанавливают кирпичи на прежнее место

Для завершения работ необходима отделка:

• Песчаная подсыпка под стартовым рядом кирпича не должна высыпаться, для этого шов между полом и кирпичами заделывают глиняным раствором и закрывают плинтусом, для укрепления шва и придания сооружению общей эстетики
• Отделка самая простая и экономичная — побелка печки известью за два раза. Особо тщательно нужно пройти участок стыка между варочной плитой и нижним кирпичным рядом. С металла печной фурнитуры и плиты известку смыть очень трудно, поэтому разумным будет прикрыть их полиэтиленом или другим материалом от брызг и потеков побелки

В схемах-порядовках маленьких печей технических сложностей немного, и точно выполняя порядок печи кирпичом указанного формата, реально получить печной агрегат, который будет корректно работать, иметь экономичный расход топлива и не дымить в помещение. Еще несколько нюансов, обычных для выполнения кладки кирпичных печей любой конструкции:

1. Просушка печки до разгонной топки должна быть полной — глиняный раствор должен полностью высохнуть. В этом случае при обжиге он станет «каменным». Непросохший глиняный раствор, отдавая воду слишком быстро при нагреве, пойдет трещинами.
2. Разгонную топку производят на быстро сгорающем топливе — щепках, бумаге. Топочный отдел следует прогревать постепенно, с начальной небольшой температурой. Кирпич и раствор в швах должны прогреться медленно, с полным высыханием, это адаптирует материалы и всю конструкцию для последующих экстремальных эксплуатационных режимов — длительного контакта с открытым пламенем и термоударам. Если сразу протопить построенную печку углем или большими поленьями, то можно получить растрескивание растворной смеси в швах, не обязательно заметных визуально. Но топочные газы и воздух притока изменят движение в токе и дымоходном канале, а это прямое снижение эффективности, некорректная работа агрегата и дым в помещении.
3. Первые стартовые ряды печки выкладывают на цементно-песчаных растворах на портландцементе ПЦ400 или быстротвердеющем ПЦ500, при условии навыка быстрой кладки. Классические пропорции Ц:П = 1:4 и 1:5.
4. Глиняные растворы для печей готовят опытным путем, подбирая количество песка в зависимости от жирности применяемой глины. Обычная пропорция ½ — 1/3. Для маленькой печи не требуется большого количества глины, поэтому проще купить готовую сухую глину с указанной на упаковке жирностью. Иногда в глиняный раствор делают добавки шамотного порошка и соли (для предотвращения быстрого обезвоживания раствора в швах — стакан поваренной соли на ведро воды для раствора).

Самым сложным в конструкции маленькой печки является дымоходная труба и переходный участок к дымоходу. Дымоходы выкладываются кирпичами на ребро. Уменьшение толщины кладки возможно, поскольку в дымоходе температуры несравнимы с нагревом топочной камеры. Кроме того, уменьшаются общие габариты печки.

Мини-печки применяют в гаражах, для обогрева небольших служебных построек, а также дачных домов. Несмотря на малый габарит и простоту, мини-печь выполняет все функции отопительного агрегата — обогревает помещение, можно готовить пищу и сушить вещи. Для установки варочной плиты с двумя конфорками потребуется конструкция большей ширины и с внутренним разделением над единой топкой — для дымоходной трубы и варочной плиты. Но изменения в конструкциях непринципиальны, для устройства печи с другим размещением варочной плиты так же следует иметь хорошую схему-порядовку и досконально точно выполнять этапы кладки.

Дачная мини-печь своими руками: простые порядовки и вариант с готовой топкой

Поздней осенью и ранней весной на даче не хватает комфорта – в домике становится сыро и прохладно. Проблему можно решить электрическим обогревателем, но в загородном жилище лучше отдать предпочтение традиционному дровяному очагу. Тепло от печки или камина согревает не только тело, но и душу, наполняя комнату особым ароматом и уютом. Чтобы построить мини-печь своими руками, не нужно больших затрат – себестоимость самодельного агрегата обойдется намного дешевле готовых устройств.

Отопительно-варочная дачная печь: с чего начать и как построить

Малогабаритные печи, несмотря на незначительные размеры, устанавливают на надежный фундамент. Лишь в некоторых случаях можно обойтись усилением пола. Опытные мастера работают без схем и чертежей, а начинающим рекомендуется брать за основу порядовки авторитетных печников.

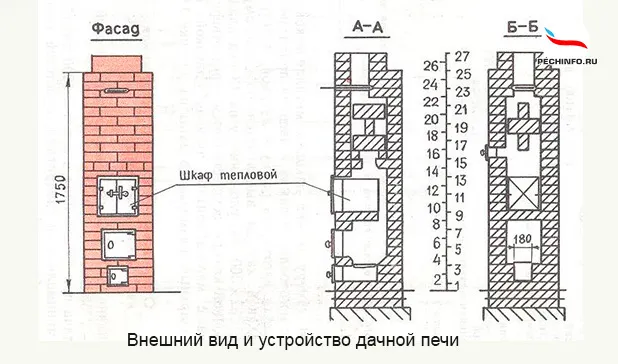

Схема конструкции и материалы

Эта квадратная мини-печь из кирпича, идеально подходящая для небольшого домика, отличается простотой, компактностью и хорошим КПД. Конструкция включает невысокую дымовую трубу с сечением канала 13*13 см. Печка имеет духовой шкаф, позволяющий готовить и разогревать блюда. Шкаф изготовлен из стального листа, но при желании его можно заменить готовой духовкой подходящих размеров.

Для кладки мини-печи на дровах требуется огнеупорный раствор. Можно приготовить его из глины самостоятельно, но это займет больше времени, а результат будет зависеть от качества глины и правильного определения ее жирности. Намного проще довериться производителям и приобрести готовую жаростойкую смесь в магазине – в этом случае продукт останется развести чистой водой в указанных на упаковке пропорциях.

Размеры компактной конструкции: 51*51 см, высота очага – 175 см. Для усиления топки обязательно берут шамотный кирпич – он не боится прямого контакта с пламенем и не растрескивается. Стенки мини-печи для дачного домика выкладывают красным кирпичом.

• керамический кирпич – 170 штук;
• огнеупорный кладочный раствор – 35–40 литров;
• дверка для топки размером 23*25 см;
• поддувальная дверца (13*14 см);
• прочистная дверца (13*9 см);
• колосниковая решетка (25*18 см);
• задвижка (12*34 см);
• стальной лист;
• стальная проволока – около 2,5 м;
• рубероид для гидроизоляции.

Схема кладки и чертеж духовки

Первый ряд, как и всегда, выкладывают без раствора. На втором ряду монтируют поддувальную дверцу, используя для крепления стальную проволоку, и закладывают зольник. На четвертом ряду укладывают колосниковую решетку, предусматривая между решеткой и кладкой зазор около 4 мм.

Укладку пятого ряда начинают с установки топочной дверцы. Дверную рамку обматывают асбестовым шнуром, а дверку замуровывают в кладку при помощи стальной проволоки. Далее следуют согласно схеме: формируют духовой шкаф, дымовой канал, трубу.

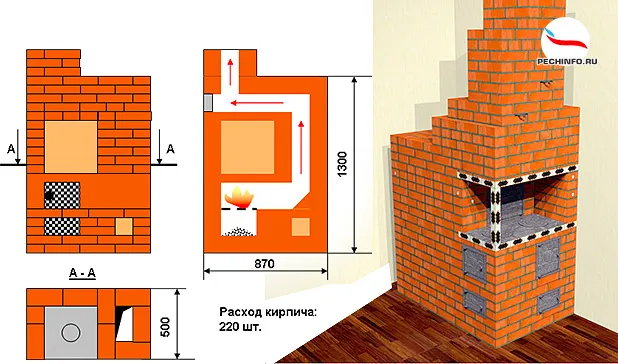

Печь-малышка с кухонной плитой и духовкой

Еще одна мини-печь для дачи имеет размеры в основании всего лишь 51*64 см, при этом глубина топки составляет 50 см. Модель отлично подходит для дачного жилища или летней кухни. В качестве топлива можно использовать дрова, уголь, торф, брикеты.

Особенности конструкции и материалы

Несмотря на малые габариты, компактная печка достаточно функциональна и оснащена варочной плитой и духовкой, что позволяет использовать ее не только для обогрева помещения, но и для хозяйских нужд. Согласно отзывам тех, кто уже построил у себя на даче эту помощницу, чайник на плите закипает буквально за минуты.

Компактность удалось сохранить благодаря вертикальному размещению всех элементов. Дымоход имеет сечение в один кирпич. Отработанные газы проходят через каналы, расположенные за варочной камерой, затем поступают в горизонтальный дымоход, обходят с обеих сторон духовку и уходят в трубу.

Для строительства потребуются материалы:

• красный кирпич – 220 штук;
• кладочный раствор из глины или готовый – около 50 литров;
• колосниковая решетка;
• стальной лист (предтопочный) размером 50*70 см;
• стальная полоса толщиной 4 мм с параметрами 350*25 см;
• лист шифера 51*30 см;
• задвижка – 2 штуки;
• дверца для топки;
• 3 прочистных дверцы;
• поддувальная дверца;
• духовка (32*38*42 см);
• плита (38*35 см) с одной конфоркой.

Порядок кладки

Первый ряд мини-печи из кирпича укладывают без раствора. После второго ряда устанавливают поддувальную дверцу, кладут следующий ряд и начинают формировать топку. Колосниковую решетку укладывают без раствора. На порядовой схеме четко видно, где и как следует установить дверцы, плиту, духовой шкаф и задвижки.

Для защиты керамического кирпича от огня проводят футеровку – отдельным рядом укладывают шамотный огнеупорный кирпич. Важно помнить, что разные виды кирпича нельзя перевязывать друг с другом – они имеют различную температуру расширения. Пренебрежение этим правилом ведет к трещинам.

Вариант для начинающих печников: печь с чугунной топкой

Кирпичная мини-печь может быть построена своими руками на основе готовой чугунной топки. Чугунные топливники отличаются долговечностью – они не трескаются и не прогорают. Такой вариант больше подходит для новичков, так как в конструкции уже предусмотрены все основные элементы. Комбинированная печь быстро разогревается и долго остывает, за счет чего существенно повышается КПД очага. При желании можно выбрать очаг каминного типа с огнеупорной стеклянной дверцей – такая модель не только обогреет, но и украсит помещение.

Перед началом работы готовят прочное и ровное основание. Для этого можно залить небольшой бетонный подиум. Обкладку чугунной топки делают в полкирпича, оставляя между стенками и облицовкой воздушную подушку толщиной от 1 до 10 см. Дополнительно необходимо предусмотреть небольшие вентиляционные отверстия в нижней части постройки – они обеспечат выход нагретого воздуха и улучшат теплоотдачу.

Начинать строить мини-печь своими руками можно только при твердой уверенности в своих знаниях и умениях. Любые сомнения – веская причина отложить самостоятельную работу и доверить строительство профессиональному печнику.

Видео: кладка небольшой дачной печи своими руками

Маленькая печь для дачи из кирпича своими руками

Печки из кирпича, даже маленького размера, обладают рядом преимуществ перед отопительным оборудованием из металла. Обусловлено это быстрым нагревом железных приборов и соответствующей скоростью охлаждения. Мини-печь для дачи из кирпича долго отдаёт тепло и сохраняет комфортный микроклимат. Конструкцию можно возвести своими руками, не прибегая к помощи мастера.

Преимущества установки малогабаритной печи на дровах

Маленькая печка для дома из кирпича – акцент в интерьере жилой комнаты. При строительстве необходимо учитывать ряд аспектов от практичности до безопасности. Популярностью пользуются модели «голландка», «русская» и «шведская». Первая отличается компактными размерами, вторая – функциональностью, а третья зачастую используется для отопления.

Плюсы печки из кирпича:

• стабильная подача тепла;
• сохранение нужной температуры длительный срок;
• на этапе остывания впитывает пар, выделяемый при нагревании;
• экономически выгодная конструкция;
• о поверхность нельзя обжечься.

Использование оборудование на большой площади не рационально, т. к. комната будет долго прогреваться. Непосредственно сама печь занимает немного места. При строительстве конструкции необходимо соблюдать технику кладки. В противном случае нарушение целостности приведёт к некорректной работе.

Мини-печки для дачи делят по назначению, типу топлива, мощности и периодически топки. Чтобы подобрать подходящую модель, необходимо определить указанные параметры. Размер и внешний вид зависит от предпочтений хозяина дома и размеров площади.

Небольшая конструкция

Печное оборудование предназначено для обогрева жилой комнаты и в редких случаях используется для приготовления еды. Небольшая конструкция оснащена теплогенерирующей плитой. Некоторые модели предполагают установку варочной чугунной панели.

Маленькая варочная печь с отоплением

Основное назначение печных моделей – обогрев помещения и приготовление пищи. В конструкции предусмотрена духовка и варочная поверхность. Самый лучший вариант размещения оборудования – использование в качестве межкомнатной перегородки. Конструкция используется в качестве водяного котла на один контур, но топиться будет от дров.

В качестве соблюдения пожарной безопасности, а также для эффективности, печку в дачном домике устанавливают в готовое здание. При возведении учитывайте следующие правила:

• не монтировать возле внешней стены;
• в центральной части используется как элемент зонирования;
• допускается возведение в качестве перегородки;
• учитывается схема расположения балок для вывода дымохода на улицу.

Маленькие печки занимают немного пространства за счёт размеров: ширина – 50-70 см., длина 65-100 см. Отопительное сооружение в высоту достигает 2,3 метра, а нижним пределом считается 1,5 м. Конструкция может оснащаться варочной панелью, духовым шкафом и водонагревательным баком.

Инструменты и материалы для строительства мини-печи

Для изготовления мини-печи из кирпича своими руками используется силикатный, огнеупорный или керамический тип кирпича. Второй вариант предпочтительнее, т. к. позволяет создать пожаробезопасное сооружение. Из огнеупорного кирпича выделяют шамотный и тугоплавкий вид, которые наиболее подходят для наружной кладки топки.

В качестве инструмента понадобиться:

• правило;
• печной и молоток-кирка;
• весёлка для растирки раствора;
• строительный уровень и отвес;
• метёлка для очистки канала;
• рашпиль, уголок, плоскогубцы и зубило.

Укладка кирпича осуществляется на раствор, который готовится из глины, подобранной в соответствии с типом материала.

Для приготовления смеси возьмите речной песок фракцией 1-1,5 мм и глину в соотношении 2,5 к 1. Водой доведите раствор до нужной консистенции. Простой вариант – приобрести готовый состав для укладки печи.

Традиционно основанием для маленькой печи из кирпича для дачи служит фундамент дома, но при этом они не должны соприкасаться. На монолит укладываются гидроизоляционные материалы. Если пол выполнен из дерева, в месте установки убирают половицы. Учитывайте, что фундамент сооружения больше самой печки.

Алгоритм кирпичной кладки

Строительство печки происходит на готовом основании, которое выступает за её пределы на 10-20 см. Со стороны топки эксперты рекомендуют оставлять 50-70 см для установки предтопочной площадки. Возведение сооружения ведётся на глиняно-песчаный раствор согласно подготовленным чертежам.

Первые два ряда делайте сплошную кладку. На третьем – начинайте выкладывать камеру для поддувала путём установки на проволоку дверцы. Четвёртый уровень предполагает дальнейшую укладку кирпича, укрепление поддувала и оснащение уступа для колосника. Непосредственно саму решётку монтируйте без раствора на пятом ряду, оставляя зазоры 5-7 мм.

Добравшись до шестого ряда, установите в портал топочную дверцу. Закрепите её стальной проволокой или планками на раствор. С 7 по 11 уровень продолжайте выкладывать топку.

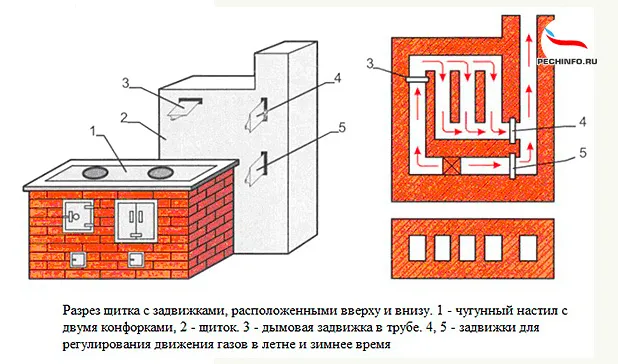

После завершения 11 р. уложите полосу из металла или уголок для опоры варочной панели. Затем смонтируйте настил для панели. С 12 по 15 ряда начинайте возводить стены вокруг камеры и дымоход, идущий от топки. Чтобы сложить огнеупорный свод, используйте лист плоского шифера. На 16 р. закройте варочный свод сплошной кирпичной кладкой и продолжайте формировать отвод для дыма. Закончив с работами, установите дверцу дымохода для очистки от сажи и мусора – используйте стальную пластину. Закрепите элемент раствором. С 19 по 22 ряды укладывайте кирпичи по схеме.

Нишу для духовки выкладывайте с 23 ряда, на следующем – сложите стенки и установите шкаф. На дно камеры положите полоски из асбестового картона по периметру ниши. Верёвкой из того же материала обмотайте духовку. Эти работы направлены на укрепление контакта с кирпичом и лучшую аккумуляцию тепла. Завершите обустройство шкафа.

Начиная с 25 и по 27 ряды, кладку выполняйте вокруг духовки. На следующем уровне установите вторую дверцу для дымового уличного канала. В 29 продолжайте кладку и сделайте первую задвижку, вторую установите на 32 ряду, который также является основой для кирпичной или металлической трубы. С 30 по 35 – продолжайте возведение печи согласно проекту.

После завершения работ просушите печь и произведите тестовую растопку. Это мероприятие лучше проводить со специалистом пожарной службы для составления акта о безопасности сооружения.

Возможные проблемы

Малогабаритные печки из кирпича для дома рекомендуется возводить в небольшой постройке или времянке. Например, такие здания с отопительной конструкцией могут строиться рядом с основным коттеджем. Такое сооружение идеально подходит для подачи тепла на малую площадь, к которой нецелесообразно подводить центральное отопление, в т. ч. для мастерской.

До начала строительства следует ознакомиться с распространёнными ошибками:

• Кирпичная кладка осуществляется без привязки шов в шов.
• Применение металлических пластин или элементов на участках контакта с огнём.
• Расположение кирпича в трубе на ребро.
• Облицовка без учёта степени расширения материалов.
• Некорректная изоляция пиломатериалов.
• Неправильное размещение печи на основании.

Небольшое сооружение из кирпича для обогрева актуально на даче, в доме и гараже. В зависимости от назначения подбирается размер и место для установки.

Как сделать кирпич из глины своими руками?

Для того, чтобы сделать кирпич из глины своими руками, вам понадобится следующее:

1. Глина: вы можете использовать глину из местных источников или купить в специализированных магазинах.

2. Добавки: чтобы улучшить свойства глины, вы можете добавить растительный муслин, керамические крошки или песок.

3. Формы: вы можете использовать формы, чтобы дать кирпичам желаемую форму.

4. Сушка: после того, как кирпичи формируются, они должны полностью высыхать, прежде чем они могут быть обжарены.

5. Обжиг: после сушки кирпичи должны быть обжарены в печи на высокой температуре, чтобы закрепить их форму и улучшить их свойства.

Это общие шаги, чтобы сделать кирпич из глины своими руками. Пожалу

Для того, чтобы сделать кирпич из глины своими руками, вам понадобятся: глина, вода, песок или другой наполнитель, формы для кирпичей. Процесс следующий:

1. Приготовьте смесь из глины, воды и наполнителя в пропорциях, удовлетворяющих вашим требованиям.

2. Наполните формы для кирпичей этой смесью и оставьте их на некоторое время в сухом и теплом месте, чтобы смесь полностью высохла.

3. Когда смесь полностью высохла, выньте кирпичи из форм и оставьте их в течение нескольких дней на сушке.

4. После того, как кирпичи полностью высохли, можете использовать их для строительства.

Примечание: Процесс может отличаться в зависимости от типа глины и наполнителя, которые вы используете.
