Печи длительного горения: схемы и чертежи, устройство

• Суть пиролизных печей
• Делаем печь для гаража или дачи
• Современные буржуйки с водяным контуром
• Кирпичные печи и пиролиз
• Какую печь выбрать?

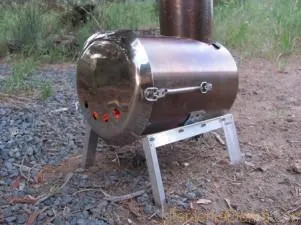

Самая простая печь — буржуйка.

Твердотопливные котлы и печи пиролизного типа могут выступить прекрасным источником тепла, давая полную энергонезависимость многоквартирному или частному дому. Вышеуказанные приборы устанавливаются в качестве дополнительного нагревательного элемента, помогая людям экономить деньги. Ведь все знают о теплопотерях централизованного отопительного контура, за которые приходится платить потребителю. Многие, используя профессиональный чертеж печи длительного горения, пытаются соорудить оборудование самостоятельно. Насколько полученный результат оправдает надежды своего создателя? Целесообразно ли вообще выполнять пиролизные печи своими руками?

Суть пиролизных печей

Прочитать правильно чертеж печи длительного горения и на его основе сделать качественное нагревательное оборудование можно, если понять всю суть процессов, которые протекают при пиролизном разложении топлива. Он отдаленно напоминает крекинг нефти, но выполняется с твердым топливом в несколько другом диапазоне температур.

Пиролиз твердого топлива проходит при температуре 450°C и в условиях недостатка кислорода. В результате получается газ, состоящий из фракций древесины. Его температура воспламенения значительно выше, по сравнению с энергией, которая выделяется при сжигании твердого топлива. Это и обуславливает высокий КПД отопительного оборудования (80-85%).

Этапы преобразования энергоносителя.

Принцип работы печи длительного горения основывается на следующих стадиях пиролиза твердого топлива:

• просушка энергоносителя;
• непосредственно пиролиз;
• горение легкой, летучей фракции и параллельная карбонизация горючего;
• разложение тяжелых фракций до летучего состояния;
• реакция восстановления при температуре +400°C.

В результате последней реакции получаются чистый водород, угарный газ. Именно в результате их окисления выделяется большое количество тепла. Однако устройство печи длительного горения должно быть организовано таким образом, чтобы температура в ней не опускалась ниже +250°C. В противном случае угарный газ и водород не окислятся, а уйдут наружу, так и не отдав свою часть тепла.

Схема работы печи. Независимо от типа, формы и размеров оборудования, во всех случаях принцип работы печи длительного горения по своей сути схож. Эксплуатация прибора начинается с загрузки топлива.

Для вышеуказанного оборудования используется только древесина. Уголь и кокс в результате высокой температуры горения приводит к чрезмерно скорому выгоранию вторичного воздуха. Печь просто задыхается. Горение в ней прекращается.

Конструкция печи в дожигом пиролизных газов.

В нижнюю часть камеры подается первичный воздух, дрова поджигаются. В печи происходит обычная реакция горения до тех пор, пока температура в камере не поднимется до нужных +400°C. Тогда первичный воздух перекрывается. В камере начинается крекинг древесины. Полученные в результате газы поднимаются в верхнюю часть камеры. Туда же подается вторичный воздух, в среде которого происходит дожиг сублимированных продуктов. В результате получается большое количество тепловой энергии. Задача печи – максимально эффективно и с наименьшими потерями передать тепло либо окружающему воздуху в помещении, либо водяной рубахе.

От характера отвода тепловой энергии зависит устройство печи длительного горения. Так, ее корпус может оснащаться экраном. Он предотвращает возгорание близ находящихся предметов и улучшает теплообмен. В некоторых случаях экран заменяется водяной обвязкой, которая подсоединяется к водяному контуру отопления дома. В данной ситуации нужно учитывать, что при контакте с холодной водой корпус печи будет быстро остывать. Это отрицательно скажется на пиролизе внутри. Именно потому либо увеличивают производительность нагревательного элемента (что очень затруднительно), либо рубаху размещают на некотором расстоянии от корпуса.

Медный плинтусный радиатор отопления обогревает помещение не так как обычные батареи. Вначале он греет стены.

Сколько будет стоить обогрев дома газовым обогревателем? Ответ здесь.

Делаем печь для гаража или дачи

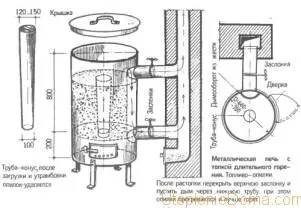

Практичная печь длительного горения на опилках для гаража или дачи.

Самодельное нагревательное оборудование идеально подойдет для нежилых зданий или домов, которые посещаются людьми от случая к случаю. В данной ситуации речь идет о немалой выгоде. Во-первых, не нужно тратиться на дорогостоящие материалы и изготовить прибор из подручных материалов. Во-вторых, не нужно уделять большое внимание дизайну изделия, а сконцентрироваться на его производительности. В основе любой работы лежит чертеж и схема печи длительного горения от профессионалов.

Необходимые материалы:

• металлическая бочка (до 200 литров) или металлическая труба (диаметр до 600 мм);
• лист стали;
• швеллера;
• труба, диаметром до 200 мм и длиной до 2,5 м;
• труба, диаметром до 100 мм;
• сварка;
• автоген;
• ножовка по металлу;
• строительный уровень.

Бочка или труба – это корпус нагревательного элемента. В случае с трубой, к ее нижней части приваривается дно. Оно вырезается из листа металла. Вторым этапом будет организация дымооборота. От также делается из листа металла. Его диаметр должен быть несколько меньше, чем диаметр выбранной бочки или трубы. К полученному металлическому «блину» приваривается швеллер. Он увеличит массу дымооборота, в результате чего он будет опускаться вниз по мере прогорания энергоносителя. К металлическому диску приваривается труба. Ее длина должна быть больше, чем высота корпуса печи.

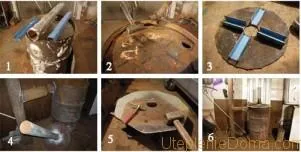

Самодельная печь из бочки, так называемая «Бубафоня».

Далее, вверху и внизу боковой части бочки вырезаются отверстия, диаметр которых приравнивается диаметру трубы-дымохода. Трубы и корпус соединяются. Трубы должны быть достаточной длины. Это позволит вывести их наружу здания для забора первичного и вторичного воздуха. На дымоходах устанавливаются заслонки. Крышкой печи служил круглый лист металла.

Подобные конструкции печей длительного горения не отличаются эстетичностью. Однако здесь есть существенные преимущества. Это низкая себестоимость, простота в управлении работой. В случае поломки можно организовать новый нагревательный элемент из подручных средств, не тратя деньги на ремонт старого.

Недостатки печей длительного горения:

• низкий КПД (до 70%);
• необходимость в постоянном контроле;
• недолговечность.

Следовательно, вышеописанный нагревательный элемент не может использоваться для жилых помещений. Для обогрева частного дома специалистами приводится схема печи длительного горения по типу буржуйки с водяным контуром.

Какие выбрать электро обогреватели в квартиру, чтобы они не сушили воздух?

О том, какие преимущества имеют керамические обогреватели для квартиры вы узнаете в этой статье.

Современные буржуйки с водяным контуром

Традиционная печка буржуйка рассчитана на обогрев одного помещения за счет конвекции теплового воздуха и, частично, в результате генерации ИК-излучения. В ее основе также лежит пиролиз древесины. Но, в отличие от твердотопливного котла, топка буржуйки не разделяется на две части. Как результат при неправильной организации системы топка-дымоход, пиролизные газы быстро покидают зону горения и выходят наружу, так и не отдав свое тепло. Именно потому, выполняя все работы своими руками, нужно уделять должное внимание:

• объему камеры горения;
• диаметру дымоходной трубы;
• контролю температуры в топке.

Так, например, объем топки составляет 40 л. В таком случае дымоход выполняется диаметром до 106 мм. Подобное соотношение позволит задержать пиролизные газы в верхней части печки и газ успеет сгореть. С другой стороны, дымоход подобного диаметра достаточно быстро выведет наружу продукты горения и предупредит задымление комнаты.

Второй нюанс изготовления печи – это колосниковая решетка. Чтобы в нагревательном элементе проходил пиролиз, колосниковую решетку удаляют. Таким образом, исключается искусственный надув кислорода в топку. Тлеющая масса самостоятельно будет втягивать в себя нужное количество воздуха через поддувало. Его делают округлой формы.

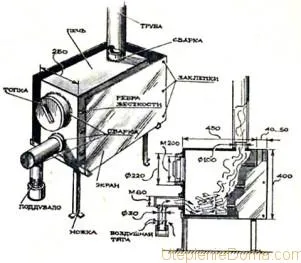

Конструкция печки-буржуйки.

Третий нюанс: для спешной работы нагревательного оборудования необходимо следить за температурой внутри его топки. Легче всего это делать, наблюдая за температурой отходящих газов. Если она упадет до +100°C, это указывает на нарушение процесса пиролиза. В таком случае в дымоходе выпадет конденсат. Он превращается в твердую массу, что затрудняет процесс чистки.

Как устроена печь длительного горения с водяным контуром по типу буржуйки? От традиционной модели ее отличает Г-образный патрубок, который приваривается к поддувалу. Он выполняет функцию воздуховода. Для этого в нижней его части выполняются мелкие (диаметром до 8 мм), радиальные отверстия. Они прикрываются винтовой пробкой. Навинчивая или отвинчивая последнюю, нетрудно регулировать подачу газа в топку, следовательно, регулируется и интенсивность горения.

Чертеж печи длительного горения с водяным контуром предусматривает наличие водяной рубахи для системы отопления дома. Она монтируется вместо теплового экрана и представляет собой прямоугольную емкость с водой.

Водяную рубаху нельзя размещать вплотную к корпусу печки. Это приведет к быстрому остыванию топки, что отрицательно скажется на процессе пиролиза внутри.

Как работает печь длительного горения, указанная на рисунке:

• для начала происходит закладка дров;
• Г-образный воздуховод полностью открывается, топливо поджигается;
• как только температура корпуса буржуйки достигнет нужного предела, об этом судят по ее красному цвету, отверстия воздуховода закрываются.

Таким образом, ограничивается подача воздуха. В топке начинается процесс пиролиза. Тепло от стен буржуйки передается водяной рубахе и далее системе отопления дома. Полезно знать: «Система отопления одноэтажного частного дома«.

Специалисты указывают на минусы печей длительного горения подобного типа – про это малая мощность. Здесь нецелесообразно увеличивать объем топочной камеры, так как нарушится закон квадрат-куба. Устройство на вышеописанной схеме подойдет для обогрева помещения, площадью до 25 м. кв. Также запрещается брать воду из контура для хозяйственных нужд.

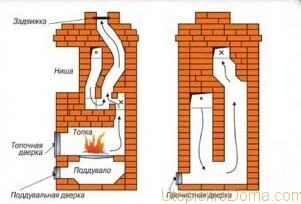

Кирпичные печи и пиролиз

Кирпичные печи до сих пор пользуются спросом, хотя их пик популярности давно канул в лету.

Специалисты утверждают, что для полноценного обогрева частного дома отлично подойдет кирпичная печь длительного горения. Чертеж конструкции простой, а потому ее можно организовать своими руками. Мощность нагревательного оборудования достигает 50 кВт и выше. Существуют схемы печи с водяным контуром. Также читают: «Какую печь выбрать для обогрева дома: кирпичную или ракетную?«.

Принцип работы кирпичной печи основывается на противодействии горящего топлива и футеровки. В самом начале реакции пиролиза горят легкие летучие газы. Их тепло поглощается футеровкой через дымоход. Таким образом, в топке и печке температура поднимается до достаточно высокого уровня. Это обеспечивает крекинг более тяжелых, летучих компонентов и карбонизацию древесины. Разогретая футеровка выступает своеобразным, тепловым буфером. При недостатке тепла она его выделяет, при избытке – забирает.

В кирпичную печь пиролизного типа новое топливо закладывается постепенно. Нельзя использовать энергоноситель с высокой теплоемкостью. В противном случае топка «задохнется», что отрицательно скажется на КПД оборудования. Он упадет до 70%. Возможны также варианты с аварией, если футеровка не справится с сильными скачками температуры.

Какую печь выбрать?

Сегодня можно найти чертежи и схемы печи длительного горения самой разнообразной конструкции, размера и производительности. Однако насколько эффективным будет выбранное оборудование, сделанное в домашних условиях, и где его можно использовать? Специалисты на данный вопрос отвечают следующее: для нежилых помещений прекрасно подойдет самодельная пиролизная печь из подручных материалов. Однако она будет маломощной и недолговечной.

Для жилых помещений важна не только эстетика, но и производительность. В этом случае нужно обратить внимание на буржуйку в современной модификации. Ее измененный воздуховод и водяная рубаха позволят обогреть помещение до 25 м. кв площадью. Чтобы увеличить производительность и обогреть дом большей площади, размер печи длительного горения нельзя увеличивать. Для решения данной задачи останавливают свой выбор на кирпичных пиролизных агрегатах. Тематическое видео о том, как сделать буржуйку своими руками:

Как работает печь медленного горения?

Печь медленного горения это устройство, которое использует для горения твердых топливных материалов, таких как дрова или брикеты. Оно предназначено для длительного горения топлива при низкой температуре, которое обеспечивает постоянный выход тепла в течение длительного периода времени.

Печь медленного горения состоит из основной камеры для сгорания, вентиляционных отверстий для притока воздуха и системы управления воздухом. Топливо зажигается в камере и горит плавно и эффективно, обеспечивая тепло. Воздух, необходимый для горения, поступает в камеру через вентиляционные отверстия, а управление воздухом позволяет регулировать скорость горения и температуру. Это позволяет печи медленного горения эффективно

эксплуатировать топливо и получать максимальное количество тепла.

В зависимости от модели, печь медленного горения может иметь дополнительные функции, такие как регулировка температуры, технология чистого горения и система управления выбросами. Эти функции помогают снизить расход топлива и улучшают эффективность работы печи.

В целом, печь медленного горения является экологически чистым и экономически эффективным способом отопления жилых помещений.
