Изготовление твердотопливного котла своими руками: пошаговая инструкция и иллюстрации
Что представляет собой твердотопливный котёл? На самом деле, это в некоторой степени усовершенствованная версия той знакомой всем и каждому печки, которая приходится в сознании каждого, кто хоть раз бывал в обычной деревне. Внедрение такого типа котла в системы автономного домашнего отопления является наиболее простым и логичным шагом.
Внешний вид твердотопливного котла
- Виды твердотопливных котлов
- Принцип устройства твердотопливного котла
- Строительство простейшего твердотопливного котла своими руками
- Обслуживание твердотопливных котлов
Виды твердотопливных котлов
Все многообразие конструкция твердотопливных котлов можно условно разделить на типы в зависимости от того, на каком топливе они работают:
- Дровяные котлы: это классический вариант твердотопливного отопления. Помимо традиционных русских печей сейчас в продаже имеется большое количество дровяных котлов с самыми разнообразными характеристиками. Есть даже котлы, которые вдобавок еще и вырабатывают электроэнергию. Некоторые из таких модификаций котлов вполне можно изготовить самостоятельно.
- Угольные котлы: большая температура горения угля предполагает более высокие требования к качеству изготовления такого устройства. Сталь или кирпич, используемые для устройства таких котлов должны иметь очень высокую огнестойкость.
- Котлы на пеллетах: Такие устройства появились сравнительно недавно, но уже успели завоевать любовь потребителей. Вызвано это прежде всего дешевизной топлива. Ведь пелены представляют собой прессованные гранулы, изготовленные из отходов лесного производства. Кроме того – небольшой размер пелет и их стабильная форма позволяет организовать автоматическую подачу топлива в котел, что избавляет его владельца от необходимости постоянно контролировать процесс горения.
Принцип устройства твердотопливного котла

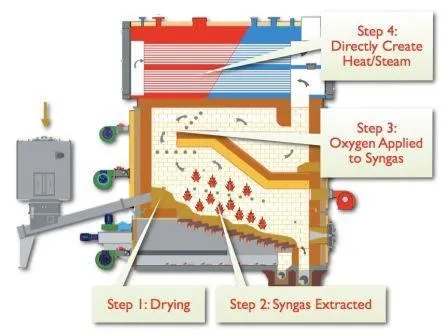

схема теврдотопливного котла
В любом твердотопливном котле, вне зависимости от используемого топлива существует несколько основных узлов:
Прежде всего это камера сгорания – место где горит топливо, которое помещается туда вручную, либо механизированным способом. Под камерой сгорания расположен зольник – место где собираются твердые остатки продуктов сгорания.
В ходе сгорания топлива образуется чрезвычайно горячий воздух, который естественным образом поднимается вверх. На его пути располагаются колосники, внутри которых могут находиться трубки с теплоносителем отопительной системы. В ходе прохождения теплоносителя через колосники тепло передается теплоносителю, в роли которого обычно выступает вода.
После прохождения через колосники горячий воздух уходит в дымоход и выводится наружу помещения.

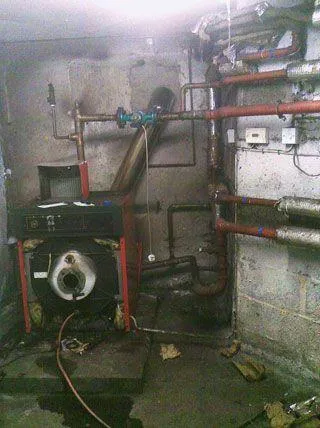

тепловой узел в помещении
Строительство простейшего твердотопливного котла своими руками
Вот и все основные элементы, из которых собственно и состоит обычная печка. Ее строительство не вызовет у вас особых трудностей: достаточно взять подходящий металлический ящик или бочку с толстыми стенами, прорезать в ней дверцу для подачи топлива и снабдить это устройство дымоходом – и элементарная печка-буржуйка готова. При строительстве буржуйки необходимо обращать внимание на качественную изоляцию ее поверхностей от легковоспламеняющихся материалов, так как железо таких котлов может накаляться практически докрасна.
Более сложным является строительство кирпичной печи. Перед ее созданием в обязательном порядке необходимо создать проект печи. Кроме того, большой вес печи из кирпича предполагает создание прочного фундамента. Поэтому такие печи должны проектироваться и возводиться еще на этапе строительства дома. Создание кирпичной русской печи – это почти искусство, и здесь вряд ли получиться провести монтаж своими руками. Следовательно – монтаж такой печи, или как минимум разработку ее проекта лучше всего поручить специалисту. В противном случае, печь, построенная не по надлежащему проекту, может не обладать достаточной тягой или дымить, отравляя окружающее пространство.
Добавляем систему водяного отопления
Более сложными являются твердотопливные котлы, совмещенные с системами водяного отопления. В этом случае, помимо повышенных требований к материалам изготовления – необходим и грамотный инженерный расчет.

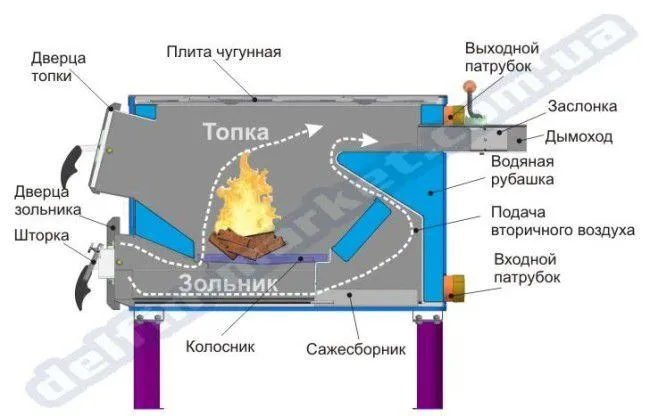

Принципиальная схема твердотопливного котла с системой водяного отопления приведена на рисунке.
схема твердотопливного котла
Для того, чтобы построить такой котел, необходимо соблюдать несколько основных принципиальных моментов.
Прежде всего такой твердотопливный котел должен иметь жесткую и прочную конструкций. Здесь не получится обойтись простой металлической бочкой как в элементарной печке-буржуйке. Создавать камеру сгорания в таком котла придется из прочного металлического листа с толщиной стенки не менее сантиметра. Соединять раскроенные заготовки для котла необходимо с помощью сварки.
Для создания домашнего котла площадь днища должна быть в районе полутора квадратных метров.
Повышенные требования предъявляются и к теплообменному узлу. Он изготавливается из стальных трубок с толщиной стенки в 3-4 миллиметра. Учтите, что в хорошем теплообменники диаметр трубки уменьшается по мере нагревания теплоносителя, следовательно вам придется не просто вставлять в котел отрезки трубы, а приобретать специально изготовленные детали.
Важным вопросом является организация циркуляции теплоносителя. Оно может быть естественным или принудительным. Во втором случае вы сможете расположить твердотопливный котел отопления в любой части вашего дома, например в подвале, а нагретая вода буде при помощи циркуляционных насосов доставляться в радиаторы отопления, расположенные по всему жилищу. Также такие системы отопления могут иметь несколько контуров, вследствие чего каждый контур может оснащаться своим индивидуальным насосом.
Для того, чтобы контролировать работу такой отопительной системы необходимо интегрировать в нее приборы контроля. Вам пригодится два температурных датчика: один будет установлен на входе в зону теплообмена, а второй устанавливается на выходе. Насосы, обеспечивающие циркуляцию теплоносителя тоже могут иметь ступенчатую регулировку мощности.
Системы оборота теплоносителя в системах с твердотопливными котлами могут быть открытыми и закрытыми. Во втором случае жидкость, циркулирующая в системе будет обращаться по замкнутому кругу, и , следовательно использоваться только для одной цели – переносе тепла в обитаемые помещения. А вот при создании систем с открытым контуром нагретая вода из водопровода может использоваться не только для отопления, но и для бытовых целей, например для мытья.
Создание горизонтального твердотопливного котла из готовых элементов
Для того, чтобы создать простой твердотопливный котел для системы отопления можно воспользоваться и готовыми элементы. На приведенном рисунке показан такой котел, изготовленный на основе металлической бочки. На начальном этапе с бочки срезается одна из крышек. Внутри бочки в передней части нее располагается камера сгорания, сформированная из толстых металлических листов. Горячий воздух после сгорания топлива поступает на участок теплообмена, расположенный в задней части бочки и затем выводится наружу через систему дымохода. Для того, чтобы построить такой котел необходимо обладать навыками сварочных работ, другим способом все составные части котла соединить не получится.
Установить такой котел в помещении можно на основание, выложенное из кирпича, или на металлические опоры.
Обеспечение непрерывного питания котла
Созданный таким образом котел можно усовершенствовать, добавив к нему к нему систему непрерывного питания, работающую на пеллетах. Она представляет собой емкость – бункер, в которую сверху засыпаются пеллеты. В нижней части монтируется шнековое устройство, знакомое нам по обычным мясорубками, которое имеет электрическое питание со ступенчатой регулировкой мощности. Вращаясь, шнек перемещает пеллеты в камеру сгорания, при этом скоростью вращения шнека регулируется интенсивность сгорания топлива, а следовательно и температура нагрева.
Обслуживание твердотопливных котлов
В твердом топливе, как правило имеется большое количество несгораемых веществ, пустой породы, которая после сгорания органики будет забивать и камеру сгорания и дымоход. Не менее двух раз в неделю такой котел необходимо очищать от оставшихся в нем твердых продуктов сгорания, а при завершении отопительного сезона вам придется проводить регламентное обслуживание: выполнять разборку основных деталей и механизмов котла, проводить их ревизию на предмет повреждения и чистку от золы и нагара.
