По своим размерам парилка Мобиба МБ-103 очень близка к модели МБ-2. Это означает, что внутри она обладает значительным пространством. К тому же у МБ-103 есть дополнительный тамбур для переодевания и два оконца в парилке уже включены в стандартную комплектацию. Печь «Медиана» отлично справляется с подогревом парной.

Способы решения задачи

Очевидно, что для подогрева теплоносителя и подачи его в радиаторную систему дровяную печку нужно снабдить дополнительным теплообменником. Есть два пути: приобрести для дома готовую металлическую либо чугунную печь длительного горения со встроенным водяным контуром, либо изготовить ее своими руками. Мы изначально идем по второму пути — прикладываем труд, но экономим средства.

Примечание. Отдельная проблема — организация подогрева воды в кирпичной печи, работающей на дровах и угле. Если она уже построена, то переделать конструкцию бывает довольно трудно, а то и невозможно.

Существует несколько разновидностей самодельных теплообменников и вариантов их монтажа:

1. Бак – котел, встраиваемый прямо в топливник или в один из дымоходных каналов.
2. Регистр, сваренный из труб, иногда – в виде змеевика. Тоже ставится внутрь камеры сгорания либо в газоход.
3. Теплообменник самоварного типа (техническое название – экономайзер). Устанавливается сугубо на дымоход для отбора теплоты у отходящих газов.

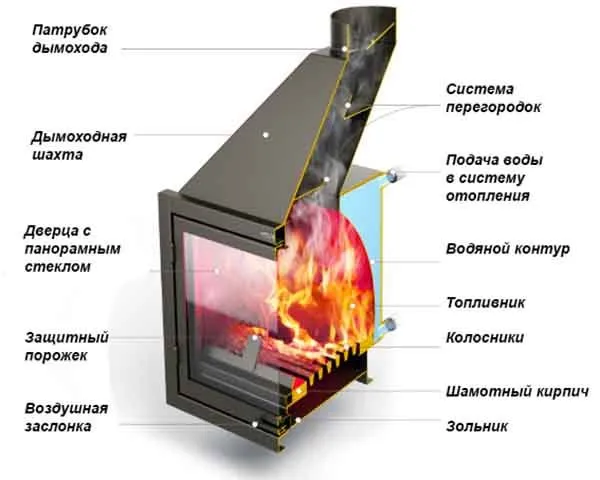

4. Полноценная водяная рубашка. В упрощенном исполнении подобная печь-камин с водяным контуром показана выше на схеме.

Бак-котел для нагрева теплоносителя

Справка. Простейшее, но не самое эффективное решение, которое вы можете взять на вооружение, реализовано в некоторых дровяных печках для бани. Металлический бак с водой монтируется сверху корпуса либо подвешивается сбоку, если топливник имеет прямоугольную форму.

Водяной контур можно изготовить из таких материалов:

• черная или нержавеющая сталь;
• чугун;
• медь.

Стальные теплообменники практичны и недороги, а потому наиболее популярны. Цена меди слишком велика, а вот температура плавления – низкая, отчего при горении угля подобная конструкция может «поплыть». Что же касается чугуна, то самостоятельно отлить из него регистр не получится, разве что вмонтировать в газоход старую отопительную «гармошку» МС-140, как показано на фото. Но помните: батарея моментально лопнет при подаче холодного теплоносителя в раскаленную печку либо в результате замерзания воды во время длительного простоя.

Как устроен дровяной «Титан»

В принципе работы «Титана» нет ничего хитрого. Это обычная дровяная буржуйка, крышка и дымоход которой имеют водяную рубашку. Чтобы облегчить обслуживание и сборку самодельной конструкции, рекомендуется выполнить изделие модульного типа.

Предлагаем ознакомиться: Какой самый лучший бассейн

Устройство дровяного водонагревателя: 1 — топка; 2 — дверца зольника; 3 — топочная дверца; 4 — патрубок подачи холодной воды; 5 — водяной бак; 6 — патрубок забора горячей воды; 7 — дымоход

Топочный блок — это цилиндр без крышки, разделённый на камеру сгорания и зольник массивным колосником. Чтобы снизить бесполезные потери тепла и продлить срок службы металла, топка изнутри футеруется шамотным кирпичом. Помимо дверец зольника и топки со специальной формой притвора, ничего примечательного в устройстве топочного блока нет.

Горячие газы, поднимаясь по дымоходу, отдают тепло воде внутри бака, при этом нагрев происходит преимущественно в нижней зоне, что вынуждает жидкость циркулировать и перемешиваться. Чтобы теплопередача была максимально эффективной, дымоходную трубу оснащают радиаторными рёбрами. Также важно сохранить герметичность бака, не замедлив при этом передачу тепла от топочной камеры. По этой причине бак сваривается как цельная ёмкость, которая «надевается» сверху на стакан топки с образованием двойного притвора по периметру.

Плюсы и минусы различных теплообменников

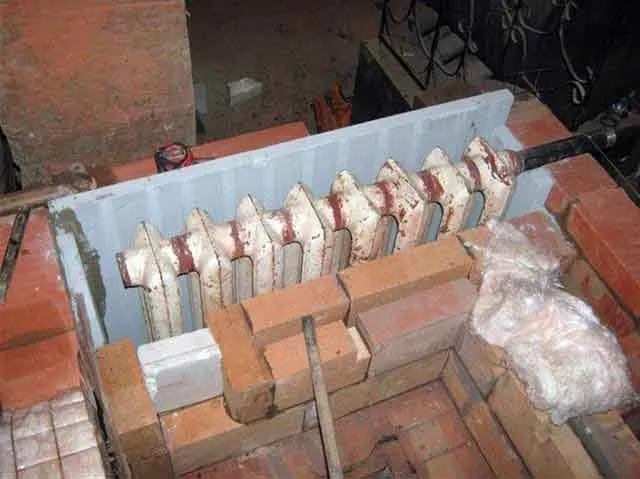

Установка бака внутрь кирпичной печи практикуется мастерами десятками лет. Это проверенный и надежный способ, позволяющий постоянно нагревать воду и даже организовать ее естественную циркуляцию, только потребуется проложить трубы большого диаметра (около 50 мм) с соблюдением уклонов. Правильно сделанный бак-котел очень редко прогорает, потому что вмещает большой объем теплоносителя, который его охлаждает.

Недостаток варианта – значительные размеры емкости. Она влезет лишь в отопитель, сложенный из кирпича, а в металлических буржуйках слишком мало места. В отличие от бака, размеры и форму регистра из стальных труб можно менять и встраивать в любую печку, но тут возникают другие проблемы:

1. При установке внутрь топливника змеевик постоянно подвергается воздействию высоких температур (в пике до 1000 °С) и конденсата с сажей, а потому прослужит 4—6 лет, после чего прогорит. Нержавеющие либо жаропрочные трубы продержатся дольше – до 10 лет.
2. Более надежный способ — вмонтировать водяной контур внутрь дымоходного канала, где температура ниже. Но тогда упадет интенсивность нагрева и для организации нормального отопления теплообменник придется увеличить в размерах. Получается замкнутый круг.
3. Циркуляция теплоносителя внутри регистра должна быть безостановочной. Иначе вода закипит, превратится в пар, а он своим давлением разорвет трубопровод в слабом месте – где-нибудь на стыке. Значит, организовать самотек нереально, а работу циркуляционного насоса придется подстраховать блоком бесперебойного питания на случай отключения электроэнергии.
4. Вместительность металлических отопителей сильно ограничена, так что вставить туда добротный теплообменник не получится. Практика показывает, что стальная заводская печь с водяным контуром может обслужить не больше 2 радиаторов общей мощностью до 4 кВт.

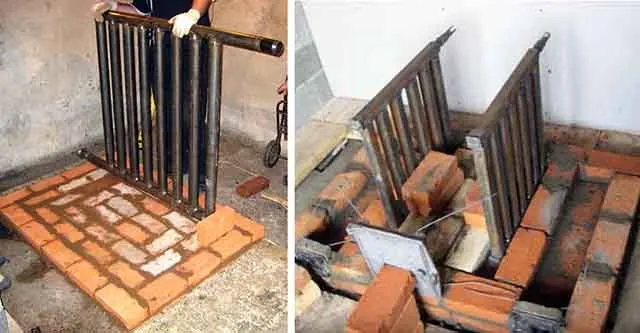

Разновидности сварных регистров

Важный момент. Любые теплообменники, монтируемые внутрь топливника, забирают приличную часть выделяющегося тепла. Это снижает и без того невысокую теплоотдачу печки плюс уменьшает длительность горения с одной закладки дров или угля.

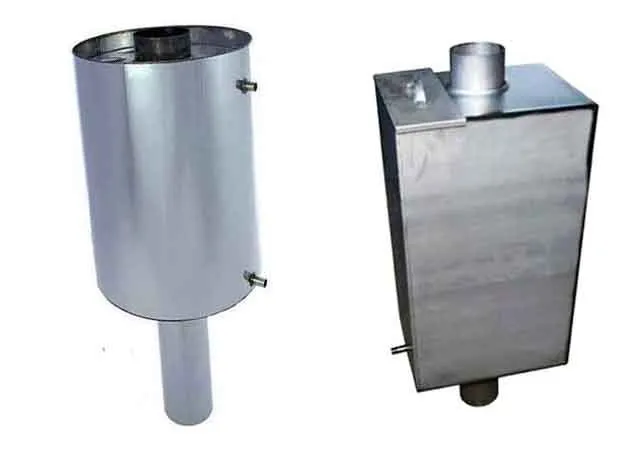

Экономайзер (слева) и обычный бачок для монтажа на дымоход (справа)

Самоварный теплообменник (экономайзер) лишен всех перечисленных недостатков. Он представляет собой водяную рубашку для дымоходной трубы и отнимает теплоту отходящих газов. А их температура в печах, функционирующих на дровах или отработке, достигает 300 °С. Такое решение зачастую используется в банных отопителях, чтобы греть воду для помывки. Комбинированный вариант – бак, сквозь который пропущена дымоходная труба.

Идею с экономайзером по понятным причинам нельзя реализовать на кирпичной печке. Но для Булерьяна, Бренерана или другой стальной буржуйки независимо от ее размеров такой вариант хорошо подойдет. И последний, самый эффективный метод – устройство водяной рубашки вокруг корпуса обогревателя. По сути, она превращает любую металлическую печь или камин в отопительный котел. Одна беда – вариант довольно сложен в исполнении.

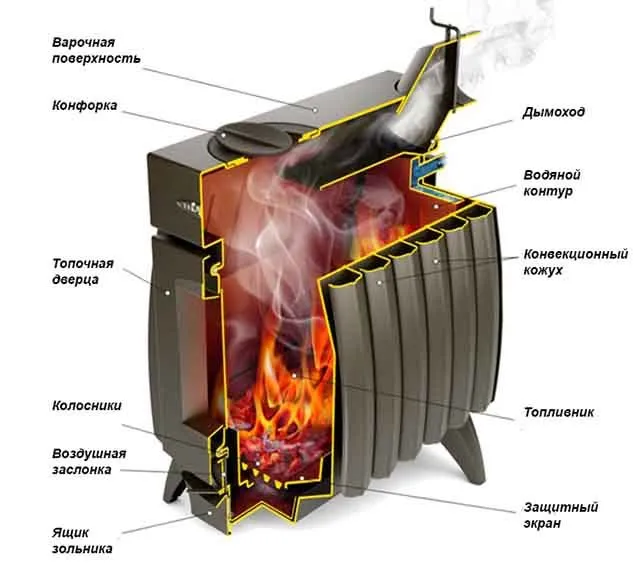

Железная печка конструкции Бутакова с конвекционным кожухом и водяным контуром на задней стенке топливника

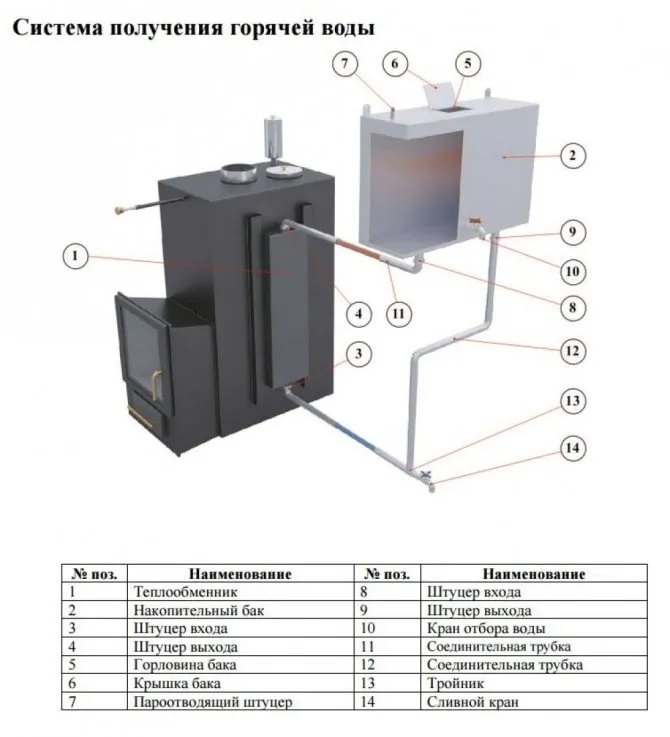

Вывод. Лучший способ получить горячую воду от стального отопителя на дровах или отработке (такие применяются в гаражах) – сделать теплообменник самоварного типа или емкость на дымоходной трубе. Для кирпичной печи вариантов немного – встраивание емкости либо регистра.

Оригинальная конструкция наружного теплообменника с импровизированным экономайзером продемонстрирована на видео:

Расчёты параметров буржуйки

Теплотехнические расчёты печей довольно сложны. В строительстве и производстве такие операции выполняются специальными лабораториями. Для бытового потребления их значительно упрощают, оставляя для самостоятельного определения только основные параметры тепловых агрегатов:

1. Расчёт теплостойкости помещения, то есть определение его способности удерживать тепло. Этот параметр зависит от материала и толщины стен и пола, его теплопроводности, конструктивных особенностей оконных и дверных конструкций. Но в любом случае теплостойкость зависит ещё и от качества исполнения всех составляющих элементов.
2. Расчёт сечения дымоотводных каналов, поскольку качество и скорость сгорания топлива в печи зависит именно от этого параметра. Если диаметр больше оптимального, то значительная часть тепла будет уходить без отдачи, снижая коэффициент полезного действия устройства. Напротив, недостаточное сечение может привести к неполному сгоранию топлива и загазованности помещения. Для определения размера трубы дымохода применяется коэффициент 2,7 по отношению к объёму камеры сгорания печи. Если этот показатель составляет 40 литров, то оптимальный размер дымохода составит 40 / 2,7 = 14, 8 см.

Стандартный размер металлической трубы для дымохода составляет 150 мм. Обычно к расчётной величине прибавляют 15–20%. Окончательная регулировка тяги в печи производится шибером, позволяющим эффективно регулировать сечение дымохода. Следует отметить, что величина тяги зависит не только от диаметра, но и от погодных условий, поэтому использование шибера считается обязательным.

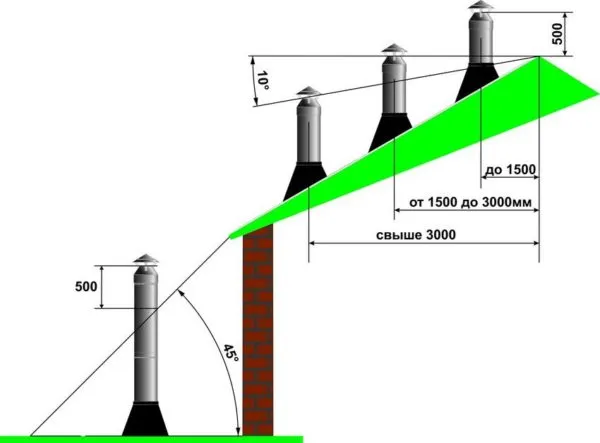

Важное значение имеет высота дымохода. Есть ограничивающий параметр — суммарная высота его не должна быть более 5 метров считая от места выхода из топки. Уровень возвышения над кровлей зависит от места расположения по отношению к коньку.

Расчет размеров регистра

Чтобы своими руками сделать для печки водяной контур, нужно определить его размеры, а точнее, — площадь теплообменной поверхности. Для этого воспользуйтесь следующим алгоритмом:

1. Выясните, какова площадь отапливаемых комнат и умножьте ее на 0,1 кВт. Если вы проживаете в одном из холодных северных регионов, умножайте квадратуру помещений на 0,2 кВт. Для дома 100 м² понадобится соответственно 10 и 20 кВт тепловой энергии.
2. Из практических наблюдений следует, что регистр, установленный прямо в топливник, способен передать теплоносителю до 10 кВт теплоты с каждого квадратного метра своей поверхности. Поделите значение потребности в тепле на эту цифру и получите площадь радиатора.
3. Для экономайзера и бака, вмонтированного в дымоходный канал, где температура ниже, принимайте значение удельной теплоотдачи не 10, а 6 кВт с 1 м² поверхности.
4. Зная площадь, размеры прямоугольной емкости рассчитать нетрудно. А вот длина труб, из которых варится регистр, вычисляется по формуле: L = S / πD (S – площадь, D – диаметр трубы).

Схема кирпичной печи с водогрейным котлом, размещенным в топке

Примечание. При расчете отапливаемой площади не нужно брать все 100 или 200 квадратных метров дома, отнимите от них помещения, которые печь обогревает напрямую.

Если в качестве примера взять комнаты дачи с квадратурой 100 м², то теплообменная поверхность встроенного в топку радиатора должна составлять не меньше 1 м². При монтаже в газоход эта площадь увеличится до 10 / 6 = 1,67 м².

Из какой стали варить нагреватель

Самостоятельное производство водонагревательной колонны позволит сэкономить не менее 50% средств, которые могли бы быть затрачены на покупку нагревателя фабричной сборки. Однако конструкция такого устройства достаточно сложна, кроме того, для изготовления понадобится существенный объём металлопроката.

В качестве источника нагрева выступает дровяная или угольная топка. Наименьшего расхода материалов при оптимальных показателях прочности можно достичь при изготовлении топки в форме цилиндра диаметром от 50 см и высотой, соответствующей объёму нагревательного бака. Для изготовления топочного блока используют низко- и среднеуглеродистые легированные стали с температурой окалинообразования не ниже 400 °С. Эксплуатационные температуры в топке не особо высоки, однако использование обычной конструкционной стали чревато быстрым выгоранием углерода.

Жаростойкость стали возрастает с содержанием в ней никеля и хрома, вместе с тем возрастает сложность сваривания. Стали с высоким содержанием легирующих добавок относятся к классу нержавеющих, их сварка осуществляется преимущественно в среде защитного газа. Золотая середина в этом плане — аустенитные стали типа AISI 304 (08Х18Н10), которые свариваются электродами 308L/MVR в мягких режимах тока с высокой скоростью, а также более распространённая сталь марки 20, которая хорошо сваривается широким спектром низкоуглеродистых электродов, например, Э50А УОНИ 13/55. В обоих случаях толщина листа выбирается в диапазоне от 4 до 8 мм.

Для водяного бака термостойкость не так важна, зато важна герметичность, поэтому выбирать следует сплавы с хорошей свариваемостью. Здесь приветствуется использование среднеуглеродистых сталей без легирования, но обязательная антикоррозионная защита внутренних поверхностей. Толщина стенок бака составляется порядка 2–2,5 мм, более толстому металлу в домашних условиях будет слишком трудно придать нужную форму.

Встраиваем бак в кирпичную печь

Первое и важное правило: планировать монтаж водяного контура необходимо еще до постройки отопителя из кирпича. Переделать готовую конструкцию практически невозможно, придется ее снова разобрать как минимум наполовину. Это касается всех чисто отопительных печек – русской, голландки и шведки, не имеющих варочной поверхности.

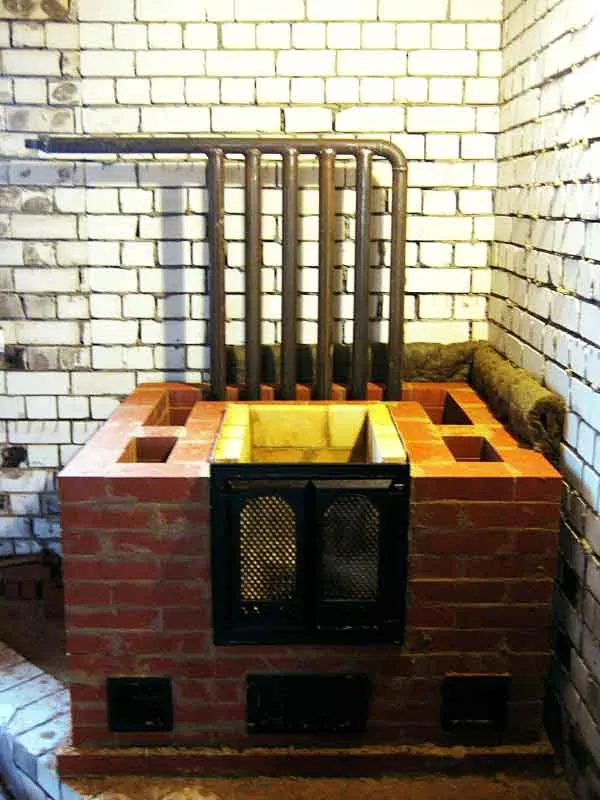

В этом случае регистр монтируется в дымооборот печки, а не в топливник

Справка. Если у вас дома или на даче выложена отопительно-варочная плита, то переделать ее иногда возможно. Поднимите чугунную поверхность с конфорками и оцените, можно ли под нее поставить котел и какую форму ему придать. Обязательно посоветуйтесь с мастером – печником.

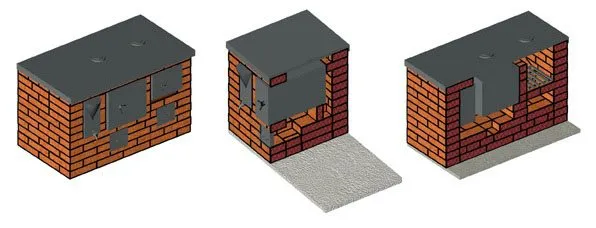

Предлагаем вариант простой плиты с нагревательным котлом, установленным на пути продуктов горения, но за пределами топливника. Благодаря этому бак изготавливается из металла толщиной 3 мм, чего достаточно для долгой и надежной работы. Схематично агрегат выглядит так:

Совет. Если вы подобрали другую конструкцию, где емкость монтируется в топливник, то ее стенки, обращенные к пламени, делайте из металла толщиной 5 мм, остальные – 3 мм. Для изготовления регистра используйте трубы с толщиной стенки 3,5 мм, а при установке не связывайте его со стенками печки, поскольку у металла и кирпича разные коэффициенты расширения.

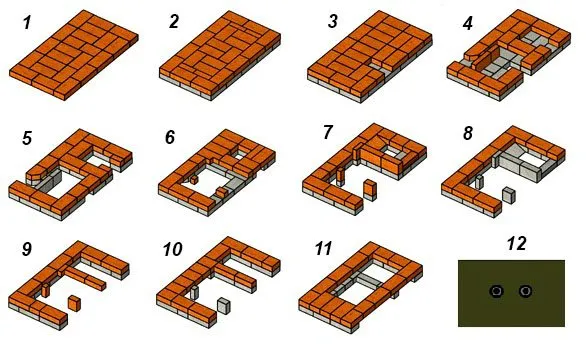

Порядок кладки варочной плиты

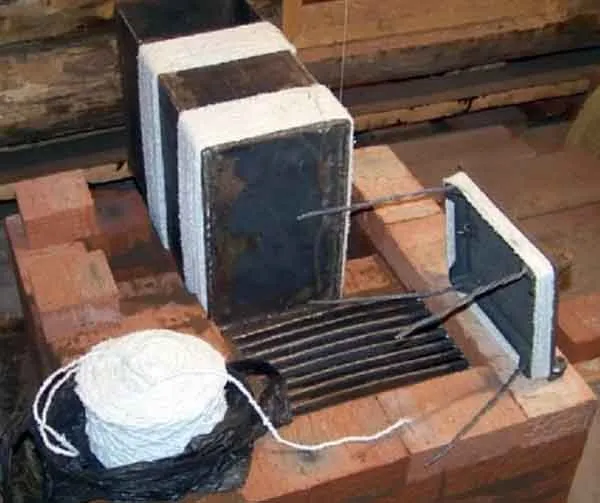

При монтаже оберните бак асбестовым шнуром и зафиксируйте его на нужном ряду кладки. Такая же изоляция асбестом делается на патрубках подачи и возврата теплоносителя, проходящих сквозь стену печи. Как правильно выполняется кладка в соответствии с порядовками, подробно описывается в другом материале.

Кладка печи с водяным контуром, находящимся в камере сгорания, описывается в следующем видеоролике:

Как изготовить печь-буржуйку своими руками

Прежде всего, нужно сформулировать понятие «буржуйка». Как повелось изначально — это тепловой агрегат, изготовленный из металла для использования твёрдого топлива. Как правило, используются дрова. Для отвода печных газов устанавливается металлическая труба, выводимая наружу через стену или форточку.
Преимуществом такой конструкции является быстрый нагрев стенок с последующей теплоотдачей в окружающее пространство. Недостаток состоит в том, что при прекращении подачи дров в топку, печь быстро остывает, и приходится дополнительно их подкладывать, чтобы сохранить температуру в помещении. За ночь таких операций приходится выполнять несколько.

Буржуйки могут быть различного назначения

Делаем контур для стальной печки

Чтобы изготовить теплообменник самоварного типа на дымоход, подберите 2 трубы: одна по диаметру должна равняться размеру патрубка печки, а вторая – на 3—4 см больше (например, 102 и 133 мм).

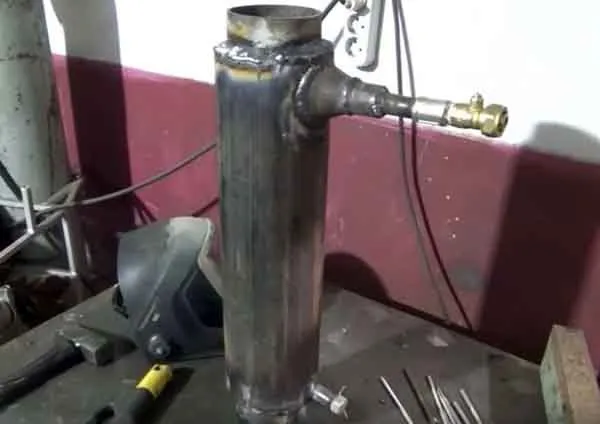

Самодельный теплообменник самоварного типа

Дальше действуйте в таком порядке:

1. Определите теплообменную площадь, как описано в предыдущем разделе, после чего отрежьте обе трубы по расчетному размеру.
2. В кожухе водяной рубашки проделайте 2 отверстия 20—30 мм и приварите к ним патрубки подачи и обратки с резьбами.
3. Вставьте одну трубу в другую и сварите между собой, сделав перемычки из стальной полосы. Из нее же изготовьте верхнюю и нижнюю крышку для самодельного водяного контура.
4. Проверьте агрегат на герметичность и установите на дымоход как можно ближе к масляной или дровяной печи. Больше подробностей об изготовлении показано на видео.

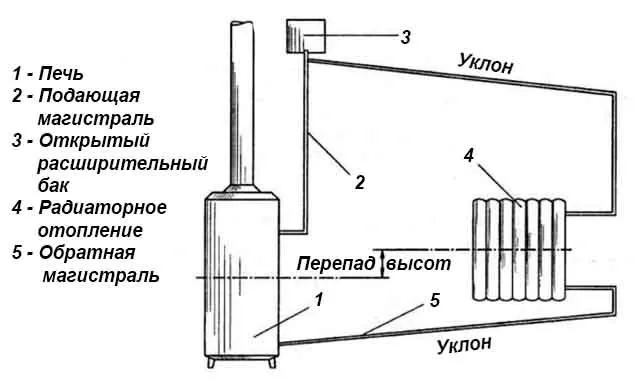

В отличие от внутренних водяных контуров, экономайзер без проблем подключается к различным системам отопления – с принудительной и естественной циркуляцией теплоносителя. Во втором случае важно выполнить уклон магистралей 2 мм на 1 м. п. трубы и поставить в верхней точке открытый расширительный бак.

Особенности эксплуатации

Применение буржуйки имеет ряд особенностей:

1. Дымоотводный канал должен быть выведен на улицу через стену или потолок. Подключение трубы к системе вентиляции недопустимо. Места пересечения нужно изолировать негорючими материалами.
2. Современные металлические печи способны качественно обогреть одно помещение до 30 м2. При этом оно должно быть качественно утеплено.
3. При более обширной отапливаемой площади нужно использовать систему водяного отопления от той же печи.
4. В помещении с такой печью нужно иметь ящик с песком и держать наготове ёмкость с водой.
5. В доме желательно обустроить отдельное помещение с запасом дров для буржуйки, поскольку расход топлива велик.

Предлагаем ознакомиться: Надо регистрировать баню на садовом участке

Соблюдение правил эксплуатации и пожарной безопасности сохранят ваше имущество и здоровье.

Возможные методы доработки

Несмотря на простоту принципа действия, такой водонагреватель очень удобен в использовании, но требует ряда доработок. Прежде всего, на выходе дымохода из бака нужно просверлить сквозное отверстие и вставить в него шпильку с диском-заслонкой. При этом диск не имеет жёсткого крепления к шпильке, ведь заслонку нужно периодически разбирать для чистки дымохода.

Для обслуживания и ремонта нагревателя его потребуется отключить от обвязки, поэтому рекомендуется установить на резьбовые патрубки бака соединения типа «американка» из латуни. Нижний патрубок подключается напрямую к системе водопровода через запорный кран. Также в этом месте можно сделать сливной отвод с краном и штуцером для подключения гибкого шланга.

Если водонагреватель располагается на улице, не будет лишним обеспечить теплоизоляцию бака. Её достаточно легко выполнить обычной базальтовой ватой. Потребуется широкий отрез стальной армирующей сетки, свёрнутой в кольцо с образованием зазора от стенок бака порядка 50–70 мм. К сетке тонкой проволокой крепится утеплитель, затем полученный кожух оборачивается вокруг водонагревателя и стягивается проволочными хомутами.

Материал изготовления

1. Медь. За счёт своей пластичности, медь наиболее оптимальна при изготовлении теплообменника. Медная трубка проста для изгибания, придания любой формы.У неё высокий коэффициент теплопроводности — более 380. Но медь так же недостаточно жаропрочный материал и дорого стоит.
2. Нержавейка. Тоже достаточно пластичный и отзывчивый материал. Хотя имеет более низкий коэффициент теплопроводности. Зато устойчив к перепаду температур. Из него можно сварить любой вариант конфигурации. ВАЖНО: Нельзя использовать оцинкованную сталь, при нагревании она выделяет в воздух ядовитые соединения цинка.
3. Металлопластик. Легкодоступный практичный материла. Легко можно найти, но у него низкий коэффициент теплопроводности! Практически на два порядка ниже, чем у меди. Зато этот материал долговечный, устойчивый к температурным перепадам.

Принцип работы

Теплообменник для кирпичной печи относится к приборам непрямого нагрева воды. Принцип его работы — жидкость циркулирует в замкнутом пространстве устройства, в результате естественной конвенции. Под воздействием тепла, вода нагревается.

Более горячие слои поднимаются наверх, их место занимают холодные слои. Перемешивание воды под воздействием тепла называется циркуляцией. Нагревшаяся вода или любой другой жидкий теплоноситель, поднявшись, отдаёт тепло воде. Сама печь не является теплообменником, поскольку создает тепло.

Достоинства комбинированной отопительные системы

• Экономичность системы. Строительство печи или переоборудование уже готовой не потребует серьезных финансовых вложений, и как отопительный прибор она не нуждается в сложном и дорогом обслуживании.
• Можно совместить печь с камином и получить не только отопительный прибор, но и уникальный декоративный элемент, который может стать главной достопримечательностью интерьера.

Внешний вид печи может быть выбран владельцем дома

• В доме создается особый уют и атмосфера, которую можно создать только с помощью этого живого способа отопления.
• Сравнительно высокий КПД. Если печь сложена грамотным специалистом по хорошей схеме, ее производительность будет достаточно высокая, вплоть до 60% в сравнении, например, с жидкотопливным котлом.

Дополнительный электрический подогрев системы

Печи с отопительным контуром часто ставят на даче или в загородном частном доме, и для постоянного отопления не используют. В этом случае в морозы система может промерзнуть, что приведет к разрывам и утечке воды при первой же топке.

В этом случае можно вместо воды залить в систему антифриз или дополнительно купить и поставить в параллель электрический котел малой мощности, автоматически включающийся для поддержания воды в системе в диапазоне значений 5-10 градусов. Электрический котел не позволит системе замерзнуть, а их цена не слишком высока, а при определенном навыке можно сделать и самодельные электрические котлы.

Кладка своими руками печи с отопительным контуром может показаться слишком сложным заданием, а цена на услуги специалистов-печников высока. В этом случае лучше рассмотреть возможность установки промышленного котла длительного горения на дровах или другом топливе. Но собственноручно сложенная печь — это не только отопительный элемент, это еще и сердце дома, дарящее уют и семейный покой, и при выполнении всех рекомендаций она прослужит долго и эффективно.

Технология кладки

Прежде чем приступать к кладке печи своими руками, необходимо выбрать схему и нарисовать своими руками план-порядовку, лучше при этом воспользоваться готовыми проверенными схемами. Примером такой печи можно назвать печь Кузнецова с отопительным регистром, вмонтированным в дымовой канал с одной из сторон печи.

Для кладки своими руками подобной печи в частном доме понадобятся материалы:

• бетон для фундамента;
• кирпич красный полнотелый;
• кирпич шамотный огнеупорный;
• кладочный раствор или его компоненты: глина, чистый сухой песок, чистая вода;
• металлические трубы для выполнения теплообменника.

Также нужно купить готовые элементы: колосниковые решетка, дверцы, заслонки, шиберы, кровельные проходки. Цена на эти элементы обычно довольно высокая, поэтому нужно заранее просчитать, что именно необходимо.

Необходимый инструмент:

• мастерки и кельма;
• резиновый молоток;
• болгарка с кругом для кирпича;
• уровни, отвесы, бечевка;
• рулетка.

1. Размечают положение будущей печи и заливают армированный прутком фундамент на 5 см ниже уровня чистового пола. Он не должен соприкасаться с фундаментом частного дома.
2. После полного высыхания фундамента выкладывают по схеме-порядовке и чертежу два ряда кладки из красного полнотелого кирпича на обычный цементный кладочный раствор, их назначение — выровнять возможные неровности фундамента и заложить основание печи.
3. Следующие ряды кладут на глиняный кладочный раствор по выбранной схеме, соблюдая перевязку, указанную на ней. Раствор делают из заранее вымоченной красной глины, карьерного песка и чистой холодной воды. Оптимальное соотношение глины и песка определяется опытным путем.

1. Толщина швов между рядами кирпича — не более 5 мм. Чем меньше швы, тем однороднее структура печи и лучше теплоотдача. Расшивку проводят сразу по мере кладки.
2. Дверцы устанавливают так: на предыдущий ряд кирпича кладут в месте установки дверки асбестовое полотно в виде полоски, на него ставят дверку. В отверстия в углах рамы заранее вставляют отожженную проволоку длиной не менее 40 см каждая. Эту проволоку закрепляют между рядами кладки. Если этого не сделать, рано или поздно раствор выкрошится, и дверка выпадет. Кладут несколько рядов, все время проверяя положение дверки по уровню. Поверх дверки также укладывают асбестовую полосу и сверху выкладывают кирпич.
3. Топку футеруют шамотным кирпичом. Красный керамический для этих целей не годится — он со временем растрескается, и может произойти обрушение свода. На схемах шамотный кирпич обычно обозначен желтым цветом.
4. Под варочную панель в кирпиче делают пазы на толщину плиты. Это делается для уменьшения теплопотерь и предотвращения задымления. Плиту кладут на раствор.
5. Самодельный теплообменник в дымовой канал устанавливают в процессе кладки на этапе укладки ряда, через который выходит нижний штуцер. В топочную камеру его монтируют при укладке нижнего ряда топки. Между теплообменником и кирпичом должен быть зазор не менее 5-7 мм.
6. В дымовом канале с теплообменником обязательно нужно предусмотреть прочистные дверки, так как на регистре будет оседать сажа, что ухудшит его нагрев. Количество дверок должно обеспечивать доступ для чистки к любой части теплообменника.
7. Верхнюю часть дымового канала оснащают заслонкой или шибером. Сам дымоход может быть либо кирпичным, либо можно купить и поставить сендвич-дымоход. При этом нужно соблюдать правила прохода трубы через кровлю, а на кирпичных трубах делать распушку.

1. После высыхания печи ее аккуратно протапливают, не перегревая, несколько раз. Проверяют тягу, устойчивость горения дров, отсутствие утечек дыма. После этого можно монтировать внешний отопительный контур и заливать воду в систему. Печь готова к эксплуатации.

Предлагаем ознакомиться Котел baxi не греет горячую воду

Конструкция

Существует много видов отопительных кирпичных печей. Они могут выполнять только функцию обогрева помещения или совмещать отопление и приготовление пищи. Также существуют комбинированные печи с несколькими топками.

Принцип действия кирпичной печи при любой ее конструкции заключается в быстром накоплении тепла при топке и длительной отдаче его стенками печи в течение нескольких часов или даже суток. Материал печи — керамический кирпич, хороший аккумулятор тепла.

Для увеличения объема нагретого кирпича дымовые каналы в печи делают протяженными, располагая их вдоль стенок. Горячий дым, проходя по ним, нагревает кирпич и к моменту выхода из трубы имеет безопасную температуру. Помимо повышения эффективности, эта особенность конструкции кирпичных печей уменьшает опасность перегрева и возгорания кровли.
