Водонагреватель косвенного нагрева своими руками — как изготовить бойлер самостоятельно

• Устройство и принцип работы
• Как рассчитать нужный объем?
• Особенности бойлеров, сделанных своими руками
• Материалы
• Этапы работ по созданию бойлера
• • Создание теплообменника
  • Подготовка емкости бойлера.
• Установка

При решении вопроса о предоставлении дома горячей водой, часто выбирают вариант создания водонагревателя косвенного нагрева. Однако такие типы нагревателей имеют довольно высокую стоимость, поэтому вопрос о возможности самостоятельного изготовления такого водонагревателя остается довольно актуальным.

Устройство и принцип работы

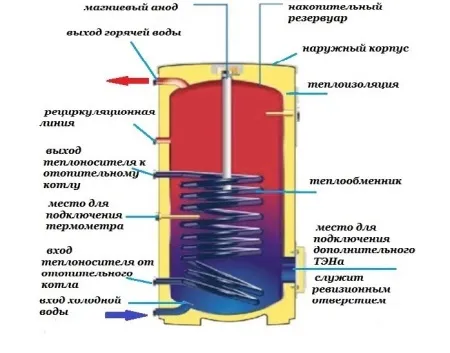

Бойлером с косвенным нагревом называют прибор накопительного типа, нагревание воды в котором происходит от теплоносителя из отопительной системы. Конструкция такого бойлера представлена корпусом, внутри которого размещен бак, а между баком и корпусом присутствует утеплитель, помогающий сохранять тепло нагретой воды.

Внутри бака помещен теплообменник, наиболее часто представляющий собой закрученную по спирали трубу. По ней перемещается теплоноситель, который поступает в прибор из системы отопления.

Также в каждом бойлере косвенного нагрева имеется по два входных и выходящих патрубка – одни отвечают за циркуляцию теплоносителя, другие связаны с санитарной водой (подводят холодную воду из водопровода и выводят нагретую воду).

Принцип работы подобного прибора очень простой – через стенки теплообменника тепло от теплоносителя переходит к холодной воде в баке бойлера, нагревая ее.

Как рассчитать нужный объем?

В расчетах необходимого объема самодельного бойлера следует учесть потребности всей семьи. Один человек тратит в день в среднем 5-15 л воды на умывание и от 50 до 90 л на душ. Для мытья посуды в среднем нужно 20-25 л теплой воды в день. Чтобы набрать ванну, нужно 160-200 л теплой воды. При расчетах нужно не забыть, что вода в бойлере имеет высокую температуру, и для использования она почти вдвое будет разбавляться холодной.

Сложив нужный для всех членов семьи объем, цифру следует округлить в большую сторону.

Особенности бойлеров, сделанных своими руками

• Установка такого прибора экономит финансы владельца дома.
• Аппарат подключается к отопительной системе дома и должен устанавливаться рядом с отопительным котлом.
• Из такого прибора пользователь получает воду с постоянной температурой.
• Если емкость бойлера большая, нагрев воды в нем довольно длительный. Причем за время этого нагрева интенсивность обогрева помещений дома снижается.
• На трубке теплообменника постепенно откладывается накипь, поэтому 1-2 раза в год ее придется очищать механически или с помощью химических средств.
• Горячая вода из такого бойлера может поступать только в отопительный сезон. Чтобы аппарат обеспечивал воду и в летний период, в него следует встроить ТЭН.

Материалы

• Для емкости следует подобрать материал, стойкий к коррозии. Это может быть как пластик или алюминиевый сплав, так и нержавеющая сталь. Также для бака подходит обычная сталь, если ее предварительно обработали защитными средствами, например, покрыли эмалью. Нередко баком используют газовый баллон, который очищают и грунтуют. При этом предпочтительнее взять новый баллон, чтобы у воды не было неприятного запаха, а при работах с ним (разрезании и проделывании отверстий) баллон обязательно нужно заполнить водой.
• Для змеевика можно взять металлическую или металлопластиковую трубу с небольшим диаметром. Хорошим выбором будет латунная либо медная трубка. Ее диаметр и длину подбирают в зависимости от объема будущего бака.
• Для теплоизоляции самодельного бойлера подходит любой материал с теплоизолирующими свойствами. К примеру, можно воспользоваться пенополиуретаном, минеральной ватой, изолоном, пенопленом, монтажной пеной и другим строительным материалом. Снаружи такой утеплитель часто покрывают фольгированным материалом.

Этапы работ по созданию бойлера

Чертеж бойлера может выглядеть следующим образом.

Создание теплообменника

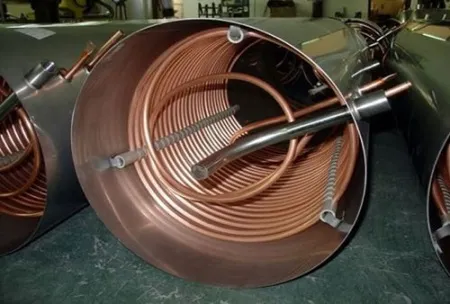

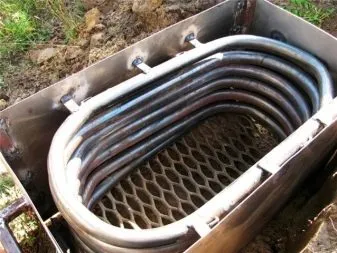

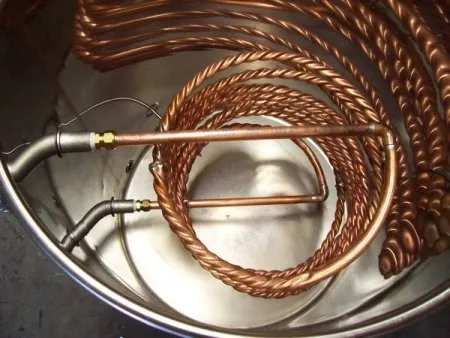

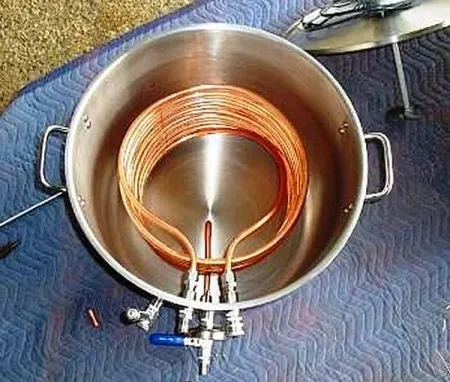

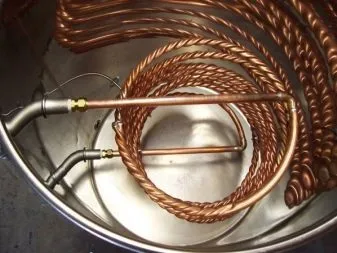

При выборе диаметра будущего змеевика важно, чтобы вода в баке соприкасалась с такой трубой по максимуму. Для этого между витками трубы оставляют свободное пространство. Для удобства проведения работ можно применить бревно или трубу, вокруг которого будет оборачиваться трубка теплообменника. Один конец этой трубки фиксируют, а затем плавно создают витки, контролируя плотность образующейся спирали.

Подготовка емкости бойлера.

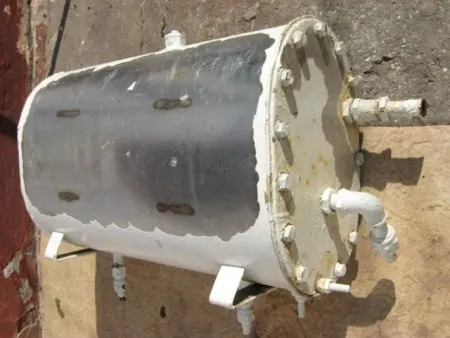

Выбрав подходящую емкость, в ней нужно проделать два отверстия для ввода холодной воды и вывода горячей. В каждое из них следует встроить шаровые клапаны для легкости эксплуатации. Также нужно два отверстия для монтажа теплообменника. Еще одно отверстие понадобится для сливного крана, который располагают внизу устройства.

Если запланирован монтаж электронагревателя, для него также высверливают отдельное отверстие внизу бака.

Установка

Подготовив все составные части будущего бойлера, вам нужно:

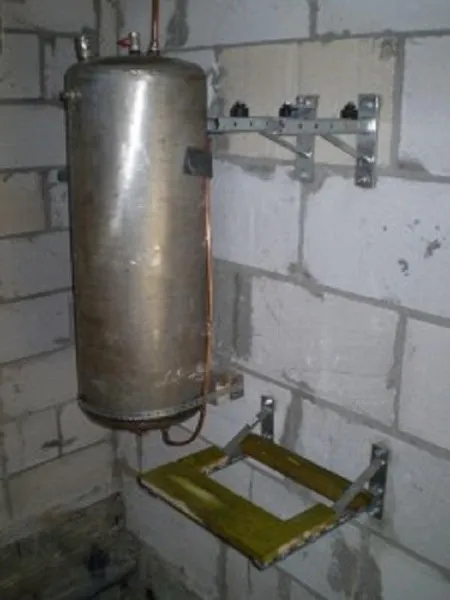

1. Приварить петли для монтажа бойлера на стену или ножки при установке прибора на пол.

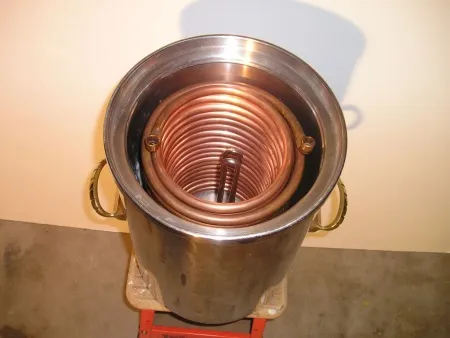

2. Установить теплообменник внутрь бака.
3. Подсоединить необходимые трубки и шланги. Особое внимание следует уделить трубе, по которой холодная вода будет поступать внутрь бойлера. На ней обязательно монтируется обратный клапан, препятствующий вытеканию воды из аппарата.
4. Установить внутрь бака ТЭН, если это запланировано.
5. После проверки герметичности змеевика закрыть бак наглухо, заварив его крышку.
6. Выполнить теплоизоляцию прибора. Выбранный теплоизолирующий материал прикрепите к баку стяжками из проволоки либо клеем, стараясь охватить весь периметр прибора. Такая обшивка не только поможет сохранять температуру нагретой в бойлере воды, но и сократит время нагрева, что повысит КПД аппарата. Одним из вариантов может быть применение двух емкостей с укладыванием теплоизоляции между их стенками.

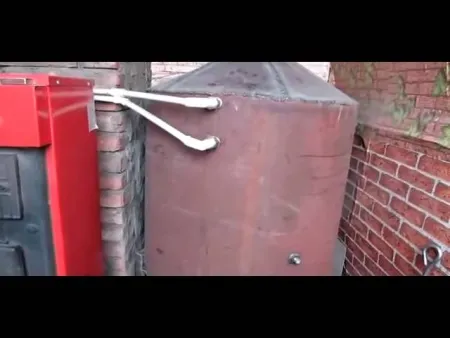

В следующем видео автор Богдан Хмельницкий показывает, как он самостоятельно собрал бойлер косвенного нагрева.

Какие водонагреватели считаются лучшими?

Выбор лучшего водонагревателя зависит от конкретных потребностей и условий использования. Однако, в целом, наиболее популярными типами водонагревателей являются:

1. Электрические накопительные водонагреватели – самый распространенный тип водонагревателей. Они нагревают воду в баке, и затем поддерживают ее в нужной температуре. Данный тип водонагревателя имеет невысокую стоимость, прост в использовании и не требует подключения к газу.

2. Газовые водонагреватели – они используют газовую горелку для нагрева воды. Они обычно имеют более быстрый нагрев и более высокую производительность по сравнению с электрическими водонагревателями. Однако, газовые водонагреватели могут быть дороже в установке и требуют подключения к газовой линии.

3. Бойлеры – это крупные емкости, которые обогревают воду, поступающую из водопровода, и хранят ее в нагретом состоянии. Они могут быть как электрическими, так и газовыми. Бойлеры хороши для крупных семей или для мест, где необходимо обеспечить большое количество горячей воды.

4. Безбаковые водонагреватели – это новое поколение водонагревателей, которые нагревают воду непосредственно в момент использования. Они могут быть как электрическими, так и газовыми. Они экономичны в использовании, не занимают много места и не требуют подключения к газовой линии.

Какой именно водонагреватель лучше выбрать, зависит от вашего бюджета, количества человек, живущих в доме, потребностей в горячей воде, а также доступности газовой линии, если вы выберете газовый вариант.
