Постройка системы отопления всегда начинается со схемы. Без неё не получить разрешение в организации, поставляющий газ.
Схема также поможет понять, сколько потребуется труб, радиаторов, фитинга, куда подводить электропроводку, где делать дымоход.
Без неё не получится рассчитать мощность газового котла.
- Общие сведения о системе отопления с газовым котлом
- Примеры схем отопления частного дома
- Как правильно вносить изменения
- Практические рекомендации
- Полезное видео
- Требования к системе и итоги
- Комментарии (1 мнение)
Общие сведения о системе отопления с газовым котлом
Сама схема индивидуальна для каждого строения. Но есть основные характеристики, которые необходимо рассчитать перед постройкой.
Расположение труб, их диаметр, количество радиаторов отопления и место их установки в доме, все это вычисляется перед монтажом.
Для этого необходимо произвести два основных расчёта системы отопления: гидравлический и тепловой.
Тепловая мощность
Именно с определения этого показателя начинают вычисления. Без него невозможно точно узнать диаметр труб и всевозможные ветвления и развязки. Количество тепла, необходимо для помещения, рассчитывают несколькими способами.
Для примерного расчёта используется формула: Qт=V*ΔТ*К/860. Где Qт — искомая тепловая мощность в кВт/ч. V — объем отапливаемого помещения, ΔТ — разница температур, между желаемой в доме и уличной (зимние морозы).

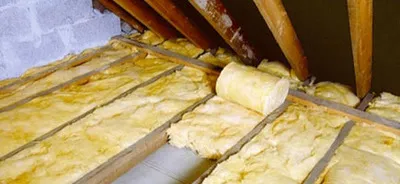

Коэффициент К обозначает теплоизоляцию помещения, находится в диапазоне от 1 до 4, с шагом единица (1 — без изоляции; 4 — дом имеет толстые стены, хорошо утеплён, минимум окон и дверных проёмов).
Точный показатель тепловой мощности даёт другая формула: Qт=(100*S)* ΔK/1000. Где S — площадь отапливаемого помещения, а ΔK это коэффициент, который определяется по таблицам в СНиП 71.13330.2017.
Внимание! Оба метода пригодны для теплового расчёта системы отопления, но упрощённый вариант даёт завышенные, приближенные результаты.
Гидравлический расчёт
Примерное вычисление гидравлики системы отопления происходит следующим образом. Диаметр труб определяется по таблице СНиП 41-01-2003. В ней указано какие именно трубы нужны для того или иного помещения. Количество радиаторов равняется числу окон в помещении. Длина радиатора, не менее длины окна.
Важно! Подобный расчёт подходит для частного дома или квартиры, но не для больших помещений, со сложным «рельефом». Для таких строений требуется помощь профессионала.

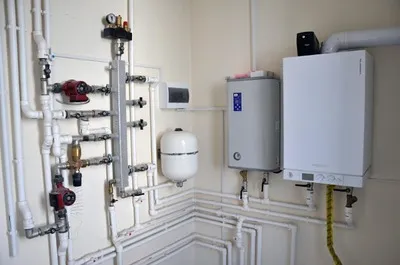

Характеристики котла и рециркуляция газов
Необходимую мощность котла мы получаем при тепловом расчёте системы отопления, но это лишь одна из его характеристик. Пользователи, которым необходимо ГВС, выбирают модели двухконтурных котлов. Ещё одна важная характеристика — материал теплообменника. Те, кто хотят сэкономить выбирают обогреватели со стальной начинкой, но такие теплообменники прогорают в течение 10 лет. Надёжным считается вариант в чугунном исполнении.

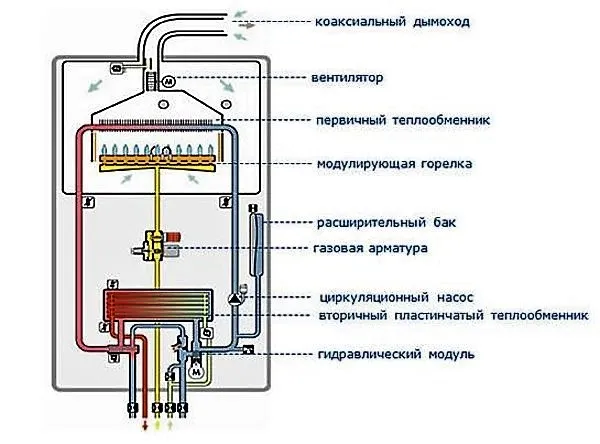

Фото 1. Внутреннее устройство газового котла. Движение газов через дымоход показано стрелками.
Последняя характеристика: стиль исполнения (напольный или навесной). Для квартир и маленьких домов идеально подойдут навесные модели. Они лёгкие, проще устанавливаются, не требуют отдельного помещения. Напольный вариант используется в строениях, с площадью от 100 кв. м.
Примеры схем отопления частного дома
Схема отопления индивидуальна для каждого строения. Она не зависит от материала, из которого построен дом (деревянный, кирпичный, из шлакоблоков). Материал, из которого изготовлены стены, влияет на коэффициент потери тепла, а значит на мощность газового котла. На саму схему влияет количество окон, этажей, площадь и внутренний «рельеф» здания.

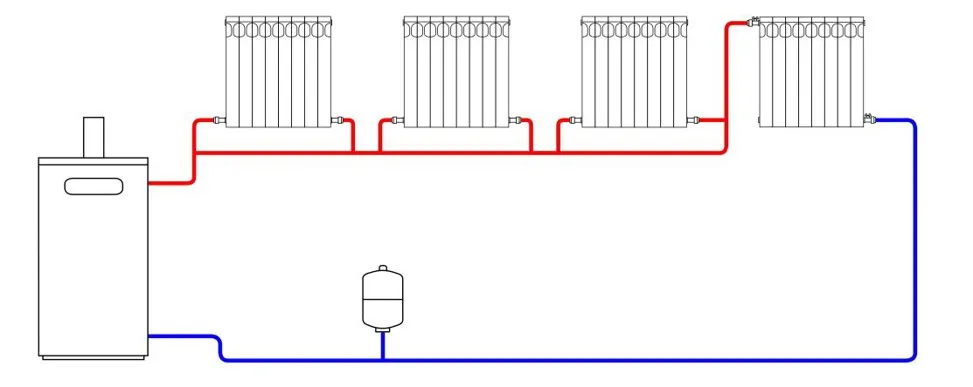

Фото 2. Пример схемы отопления для одноэтажного дома с однотрубным подключением и расширительным баком.

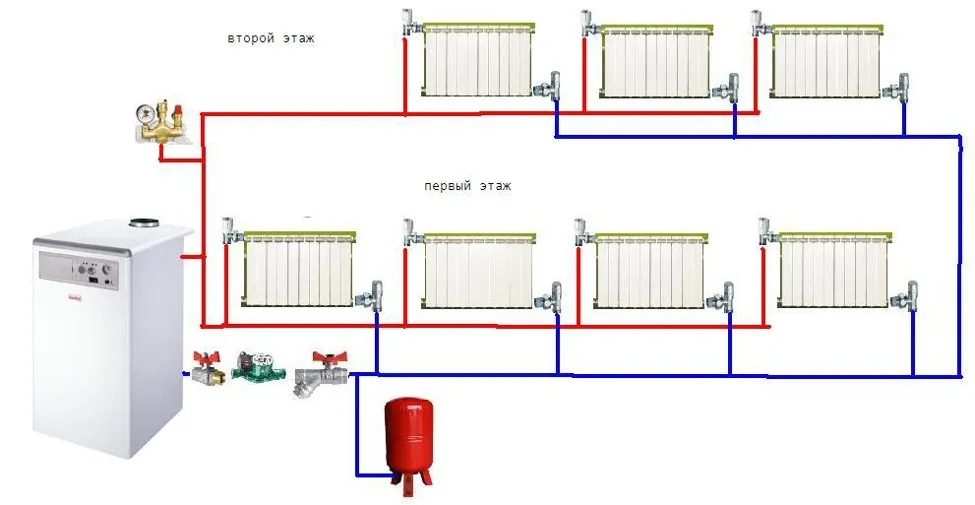

Фото 3. Возможная схема отопления двухэтажного дома: двухтрубная система с расширительным баком, насосом и группой безопасности.
В первой — теплоноситель по системе двигается за счёт естественного тока. Во второй — за циркуляцию воды отвечает насос.

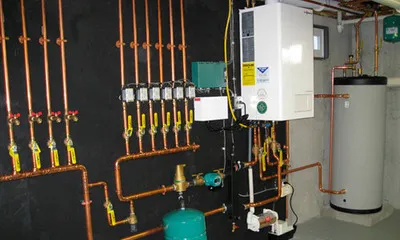

Как правильно вносить изменения
После внесения изменений в схему, производится гидравлический и тепловой перерасчёт. В местах падения давления меняется диаметр труб, или устанавливается повышающий насос. Если снизилась скорость циркуляции, то добавляют циркуляционный насос.
Практические рекомендации
При проектировании системы отопления следует обратить внимание на некоторые нюансы.

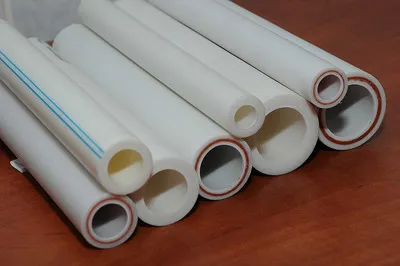

- В частном доме или квартире, диаметр труб отопления 3/4 и 1/2 дюйма.
- Если в самотёчной системе недостаточное давление, то лучше поставить не циркуляционный, а повышающий насос.
- На скорости движения теплоносителя сильно сказывается количество стыков, угловых соединений и прочих элементов.
Полезное видео
Ознакомьтесь с видео, в котором подробно разбирается схема подключения двухконтурного газового настенного котла.
Требования к системе и итоги
Система должна эффективно расходовать тепловую мощность. Радиаторами следует перекрывать места, сильной утечки тепла.
Создание схемы сложное и ответственное занятие. Небольшие ошибки в расчётах снизят эффективность работы газового котла. При малейшей неуверенности в собственных навыках, лучше передать эту задачу профессионалу.
