Рециркуляция горячей воды через бойлер.

Давления воды в самом бойлере может быть недостаточным, для обеспечения дачи горячей водой. Для рециркуляции горячей воды через бойлер, необходимо правильно смонтировать систему ГВС c установкой циркуляционного насоса.

В больших дачных домах специалисты рекомендуют устанавливать систему горячего водоснабжения (ГВС) централизованного способа нагрева воды, через газовую и электрическую колонку (можно также использовать одноконтурный газовый котел). В таком случае, чтобы обеспечить необходимый запас горячей воды, в эту систему должен быть вмонтирован бойлер косвенного нагрева.

Объем бойлера рассчитывается с учетом всех проживающих в доме людей (для семьи из 4-х человек, достаточно будет бойлера на 100-150 л.). Вода в системе ГВС нагревается при помощи теплообменника, который подключен к источнику нагрева (котел, колонка).

Бойлер системы ГВС имеет несколько входов и выходов. Особенность конструкции бойлеров косвенного нагрева состоит в том, что в него монтируется змеевик в виде спиралевидной трубки из металла, по которой проходит горячая вода с котла. За счет теплообмена между горячей водой в змеевике и холодной водой в бойлере, осуществляется нагрев жидкости внутри бойлера. Так создается предварительный запас горячей воды для нужд человека.

Вся система ГВС имеет замкнутый цикл работы. Если долгое время горячая вода не используется, она начинает остывать. Когда человек захочет воспользоваться горячей водой, он наверняка столкнется с проблемой первоначального отсутствия. При включении крана, система сама активируется и начинается обогрев воды. Но до того времени, когда она нагреется до нужной температуры может пройти несколько минут.

Чтобы можно было пользоваться горячей водой сразу после открытия крана, в систему монтируют циркуляционный насос, который обеспечивает рециркуляцию воды по контуру постоянно, не зависимо от того, пользуется ли человек горячей водой, или нет.

Бесперебойная рециркуляция воды через бойлер осуществляется при помощи установки дополнительного оборудования: расширительного бачка, обратного и предохранительного клапанов, спускного воздушного клапана.

Таким образом, рециркуляция горячей воды через бойлер, проходит при помощи циркуляционного насоса, теплообменника и дополнительного оборудования, которое монтируется в единую систему ГВС. В итоге человеку не придется ждать, пока вода нагреется, пропуская воду на протяжении некоторого времени.

Основные элементы бойлера

Многие люди, которые желают приобрести себе водонагреватель, задаются вопросом о том, как устроен бойлер. Ответ на этот вопрос представлен ниже.

Итак, конструкция водонагревателя, устанавливаемого в домах и квартирах, включает в себя следующие элементы:

• корпус;
• изоляционный слой (отвечает за то, чтобы жидкость остывала как можно медленнее);
• бак для воды (в нём производится её нагрев);
• ТЭК – механизм для нагрева воды (по принципу работы схожий с кипятильником);
• анод – элемент, на котором остаётся вся накипь;
• труба для входа (её соединяют с холодной водой);
• труба для выхода (соединяется с краном, из которого вытекает горячая вода);
• датчики безопасности и контроля температурного режима;
• панель управления, в которую входят регулирующие ручки и дисплей (в старых моделях бойлеров отсутствует).

Из-за того, что внутри бака с водой может произойти образование различного рода микроорганизмов и слизи, рекомендуется подбирать модель, где этот бак сделан из нержавейки или присутствует напыление титана.

Для тех, кто не может позволить себе водонагреватель, в котором бак имеет вышеуказанные покрытия, может взять бойлер, где бак создан из стеклофарфора. Но срок годности этого материала варьируется от 1 года до 3 лет, поскольку он очень быстро покрывается микротрещинами.

Особенности крепления бойлера на тонкую стену

В идеале водонагреватель следует крепить на прочные кирпичные, бетонные или блочные стены, поскольку прибор вместе с водой имеет довольно большой вес. Но иногда устройство нужно повесить на тонкое гипсокартонное, каркасное, деревянное, газобетонное или пеноблочное основание. В этом случае потребуется укрепление стены и использование специальных крепёжных деталей.

Непосредственно на деревянную стену крепить водонагреватель нельзя из соображений пожаробезопасности. Для начала её нужно хорошо заизолировать от нагрева, например, профильным железом, которое используется для кровли.

В остальных случаях используются специальные крепления:

• спиралевидные нейлоновые дюбели;
• металлический крепёж для монтажа бойлеров ёмкостью от 100 литров.

Если планируется вешать водонагреватель на стену из пенобетонных блоков, то потребуются металлические дюбели или специальные химические (клеевые) анкеры для пенобетона. Химический анкер — универсальный крепёж, способный выдерживать высокие нагрузки. Он отличается экологической безопасностью и устойчивостью к низким температурам.

Крепление на клеевой анкер производится следующим способом:

1. Высверливается отверстие с расширением канала путём вращения дрели под углом в разные стороны.
2. Из отверстия удаляется бетонная пыль.
3. Отверстие заполняется быстротвердеющей смесью, в которую вставляется крепёжная втулка или шпилька с резьбой.

Образовавшаяся конусообразная заглушка обеспечивает довольно высокую прочность крепления.

Конструкция бойлера

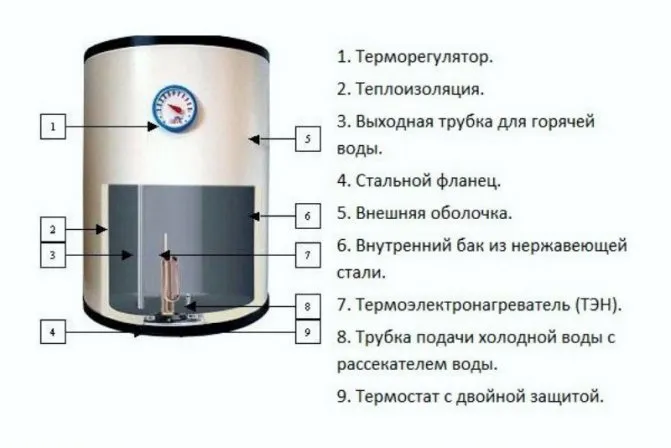

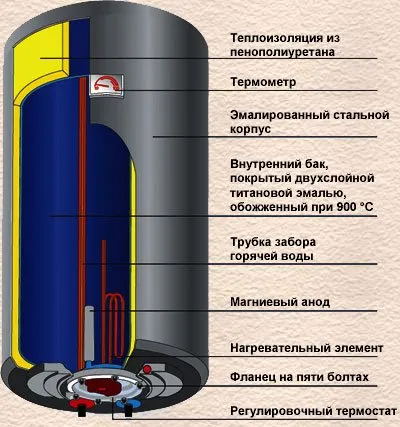

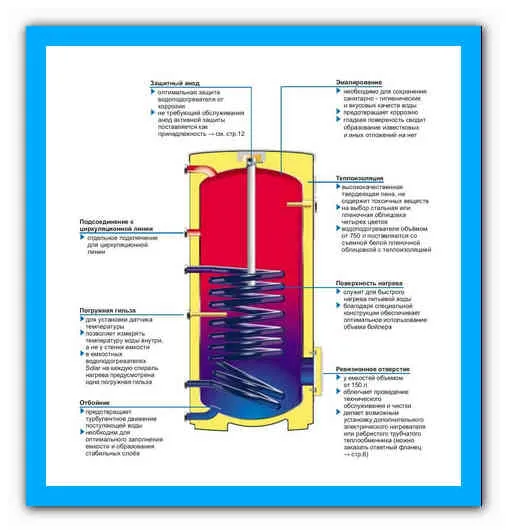

На этой схеме вы можете увидеть основные элементы конструкции бойлера.

Бойлер – это устройство, осуществляющее нагрев и хранение горячей воды. Конструктивно он представляет собой емкость того или иного объема, оснащенную теплоизоляцией и ТЭНом. Подающаяся в бак вода подогревается до заданной температуры, после чего она может быть использована потребителями. Регулировка и поддержка температуры нагрева осуществляются с помощью встроенного терморегулятора. Максимальная температура достигает +70-80 градусов.

Большинство бойлеров имеет напорную конструкцию. То есть, вода на выходе течет под таким же напором, под каким она подается в бак агрегата. Если подача холодной воды прекратится, то получить воду из накопительного водонагревателя не получится – она просто не будет из него вытекать. Таким образом, вода в баке находится под постоянным давлением (возрастающим при нагреве).

Как устроен бойлер и какие узлы мы найдем в его нутре?

• Бак с защитным покрытием – это основа любого накопительного водонагревателя. Баки изготавливаются из металла и покрываются эмалью или стеклокерамикой, препятствующими образованию коррозии. Емкость баков варьируется от 10 до 300 литров;
• ТЭН – внутри бойлеров мы можем найти один или два ТЭНа. Они отвечают за нагрев воды (в газовых бойлерах эту функцию выполняет горелка);
• Терморегулятор – обеспечивает поддержку заданной температуры (используется механическая или электронная регулировка);
• Панель управления – скрытая или открытая, с ее помощью обеспечивается установка температуры;
• Термометр – обеспечивает контроль температуры воды в баке. Термометр может быть механическим или электронным.

Конструкция бойлеров предельно простая, а основной объем занимают массивные баки различной вместительности.

Монтаж и эксплуатация бойлера отопления

Бойлер в системе отопления

После выполнения всех необходимых вычислений мощности бойлера и его объема можно приступать к интеграции устройства в отопительную систему

Важной задачей является определение места установки. Определившись с назначением бойлера в системе отопления нужно ознакомиться с инструкцией по его монтажу

Оптимальным вариантом будет установка в непосредственной близости от котла. В этом случае передача тепловой энергии от теплоносителя воде является наиболее эффективной.

Но при этом можно столкнуться со следующими трудностями организации отопления с помощью бойлера:

• Подвод системы ГВС. В системе отопления с твердотопливным котлом бойлер удобнее всего разместить непосредственно в котельной. Но тогда для подачи нагретой воды в помещения понадобиться отдельный насос и устройства управления к нему;
• Большой объем емкости. если планируется отопление через бойлер для значительных жилых площадей. Возникает проблема с размещением отопительного элемента;
• Подвод электросети для обеспечения работы ТЭНа. Для нормального функционирования бойлера для отопления частного дома также рекомендуется установить автономный источник электроэнергии.

Решив эти вопросы можно приступать непосредственно к монтажу.

Контроль температуры воды в отоплении через бойлер осуществляется с помощью установленного термометра. Он не входит в стандартную комплектацию и поэтому необходимо приобрести этот прибор отдельно.

Установка накопительного бака отопления

Для монтажа теплового аккумулятора необходимо заранее подготовить ровную площадку. Следует учитывать его большой вес – в случае надобности делается отдельный фундамент или усиливаются полы.

Оптимальный вариант монтажа – на отдельную платформу. Так можно избежать контакта корпуса с бетонной поверхностью, что снизит тепловые потери в электрическом бойлере для отопления. Практически все производители делают емкость на специальных ножках. В случае их отсутствия на пол рекомендуется установить утеплитель.

Порядок подключения бойлера к системе отопления заключается в выполнении таких действий:

После установки емкости нужно проверить ее положение относительно горизонта. Не допускаются отклонения. Выполнить подключение к отоплению

Важно, чтобы диаметр патрубков был равный. В противном случае после подключения бойлера к системе отопления появится избыточное гидравлическое сопротивление. Если монтаж выполняется в неотапливаемом помещении – корпус бойлера утепляется. Выполняется подключение к горячему водоснабжению, чтобы бойлер работал не только для отопления, но и ГВС.

По завершении этой работы нужно проверить герметичность всех подключений и запустить отопительную систему. В течение 2-3 недель рекомендуется делать замеры температуры воды в емкости и теплоносителя в трубах после отключения котла. Так можно определить фактическое время поддержания нужного уровня нагрева в схеме отопления от бойлера.

Для того чтобы сделать полноценное отопление от бойлера не рекомендуется использовать антифриз. Он характеризуется относительно низкой теплоемкостью, что скажется на передаче тепла воде и обратно теплоносителю.

Условия правильной эксплуатации бойлера

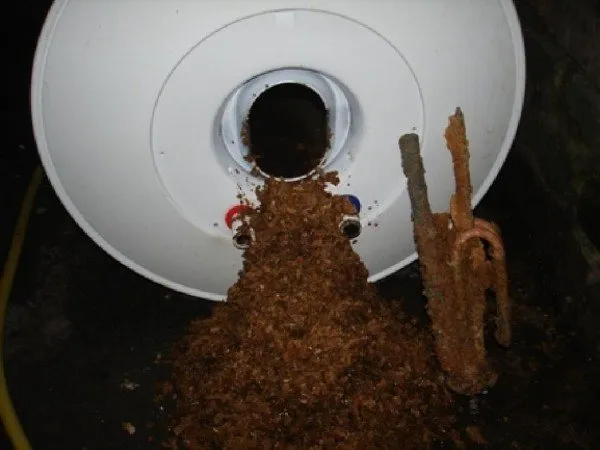

Накипь на ТЭНе бойлера

Облуживание накопительного бака практически ничем не отличается от проведения необходимых процедур для поддержания работоспособности любого электрического котла с ТЭНами. И в этом случае для того, чтобы бойлер нормально работал в системе отопления частного дома — требуется следовать рекомендациям производителя.

Это можно обеспечить еще до того как делается теплоснабжение от бойлера. Лучше всего приобретать модели с так называемым «сухим ТЭНом». На нем образование накипи происходит гораздо медленнее. Также следует предварительно фильтровать воду перед подачей в накопительный бак.

Кроме этих процедур необходимо делать следующие:

• Один раз в месяц проверять целостность теплоизоляции конструкции;
• Контролировать продолжительность поддержания температуры теплоносителя во время режима работы теплоснабжения через бойлер. Разница между расчетными и фактическими показателями не должна превышать 15%;
• Контроль герметичности соединений. Перед каждым отопительным сезоном рекомендуется заменять прокладки. Так можно добиться более надежного отопления частного дома с помощью бойлера.

Блок управления некоторых моделей чувствителен к перепадам напряжения. Во избежание поломок этого дорогого устройства следует подключать стабилизатор для бойлера в отопительной системе.

Для очистки ТЭНа от накипи следует выполнить его демонтаж. Но перед этим нужно узнать у продавца – сохраниться ли заводская гарантия.

Разновидности

Сегодня на внутреннем рынке России представлен весьма большой выбор электрических водонагревателей разных типов и видов с различным диапазоном цен, при этом качество сборки и отдельные детали могут сильно отличаться. Электрический проточный водонагреватель уже давно пользуется заслуженной популярностью среди пользователей разных регионов РФ из-за простой эксплуатации. Они подразделяются на два основных вида:

• напорные или закрытого типа;
• безнапорные – открытого типа.

Первый вариант способен снабжать горячей водой сразу несколько точек: раковину для умывания, душевую кабину, кухню, но для этого необходимо обеспечить довольно высокое давление в магистрали домашнего водопровода.

Второй вариант нормально функционирует при любом давлении в магистрали с подключением непосредственно напрямую к точке водозабора.

Отопление дома бойлером

Хорошее отопление – это один из самых важных факторов, отличающих комфортный дом от дома, в котором человек не может чувствовать себя уютно. Сегодня существует множество традиционных систем отопления, с помощью которых можно обогреть загородный дом любого размера. Одной из самых популярных систем является газовое отопление. Природный газ считается у нас одним из самых дешевых теплоносителей. Но, к сожалению, газопроводы протянуты далеко не везде. Поэтому большой популярностью пользуются системы отопления, в которых используется другой теплоноситель – например, горячая вода. А основой такой системы может стать обыкновенный бойлер.

Устройство бойлера для нагрева воды в зависимости от вида

Такие устройства бывают электрического и газового типа. Что касается конструктивных особенностей, то изделие состоит из бака, в который набирается вода, а также термоизоляции и внешнего корпуса, на котором устанавливается панель с управлением.

Внутри устанавливается:

• Нагревательный элемент или, другими словами, тэн;
• Специальный магниевый анод;
• Терморегулятор;
• Специальные патрубки.

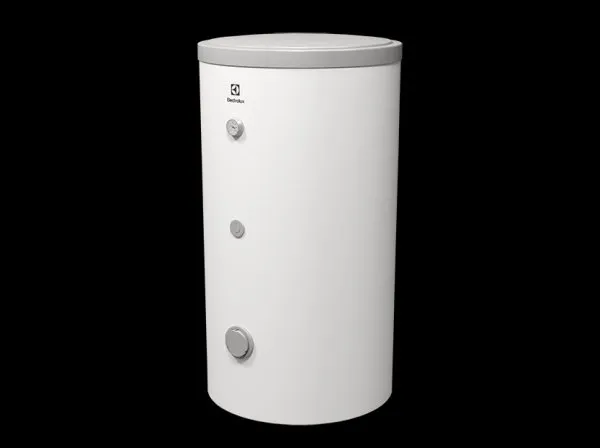

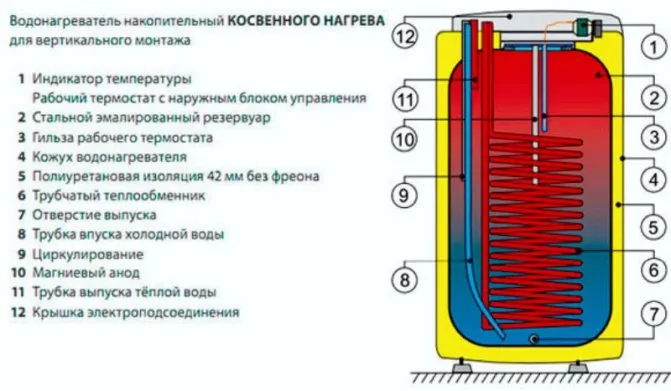

Водонагреватель с косвенным нагревом устанавливают в многоквартирном доме или частном коттедже, в котором есть автономное водяное отопление, с разрешением установки одноконтурного котла. Повышение температуры внутри емкости косвенного нагрева происходит не посредством воздействия на источник энергии, а в результате теплообмена с отопительными контурами.

В устройство установлен свой собственный теплообменник в виде змеевика.

Он располагается по всей длине бака или может располагаться в нижней его части. Каждая из двух труб теплообменника подключается к отопительному котлу. Теплоноситель, установленный в котле, передвигается по теплообменнику, и за счет этого нагревается вода в баке (за счет такого процесса, как теплопередача).

Выведение проводится через специальный патрубок, который направляет воду в котел. Как правило, теплообменник устанавливается один, но встречаются модели, в которых несколько теплообменников. В таком случае допустимо подключение оборудования к газовому котлу и тому подобным источникам.

Бойлер с косвенным нагревом может быть без змеевика, такие конструкции носят название «бак в баке». Другими словами, внутри бака установлен еще один бак. Нагрев воды, пригодной для эксплуатации, происходит в баке, который находится в самом центре изделия.

Комбинированные модели – это совмещение двух предыдущих моделей в одной. Они идут с косвенным нагревом, однако, в них установлен тэн в полости бака, посредством которого можно использовать изделие в качестве накопительного электробойлера.

Обвязка бойлера с рециркуляцией

Одним из самых важных и сложных процессов монтажа системы горячего водоснабжения является обвязка бойлера с рециркуляцией, но его вполне реально осуществить собственноручно.
Одним из самых экономичных и эффективных водонагревателей для дома и дачи, специалисты считают бойлер косвенного нагрева. В качестве источника нагрева воды может быть газ, электричество или теплообменник. Именно теплообменник обеспечивает экономичность применения системы ГВС с бойлером косвенного нагрева.

От правильно проведенной обвязки бойлера, зависит дальнейшее функционирование всей системы. Понятие обвязки можно определить, как особенность монтажа и подсоединения системы ГВС к источнику водонагрева.

При осуществлении монтажа бойлера и всей системы с рециркуляцией, нужно:

• Установить точку рециркуляции. Она, как правило, расположена в центре нагревательной емкости;
• Подвод холодной воды производится в нижнее отверстие бойлера;
• Отвод горячей воды должен монтироваться в верхней части бойлера;
• Труба теплоносителя подключается сверху, и проходит вниз (циркуляция воды теплообменника буде проходить по контуру, вход которого будет вверху бойлера, а выход – снизу).
• К источнику энергии подвод труб должен осуществляться по правилам монтажа материалов, а подключаться при помощи переходников. Клапанов и кранов.

Следует знать, что эффективность системы рециркуляции ГВС зависит от системы отопления дома. Это способствует повышению коэффициента полезного действия косвенного водонагревателя (бойлера) на 35%.

Обвязку бойлера с рециркуляцией осуществляют стандартным набором материалов: краны, трубы ПВХ, переходники, арматурные изделия, насосы. Выбирать нужно только качественную сертифицированную продукцию из прочных материалов. Категорически не рекомендуется использование гофрированных шлангов и материала порошковой металлургии.

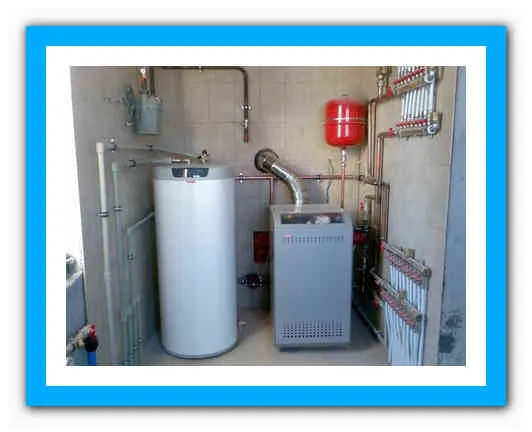

Топочная или бойлерная что это такое

Нетрудно догадаться что бойлерная – это такое место, где установлен бойлер для нагрева воды. К данному помещению есть особые требования. Отделка должна быть из негорючего материала. Должна быть отличная вентиляция. В бойлерной устанавливаются радиаторы отопления. Подключение устройств осуществляется только по правилам, чтобы безопасность была соблюдена по всем параметрам.

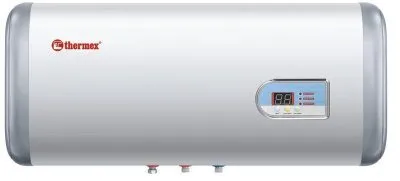

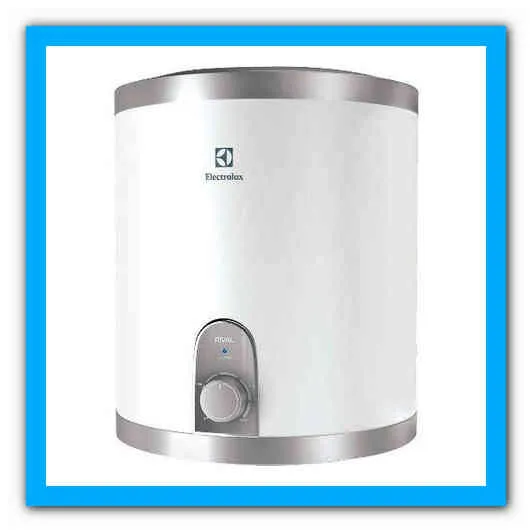

Водяной электрический бойлер продается в большом ассортименте и есть возможность приобрести разное оборудование, выбирая по таким параметрам, как:

• Размеры;
• Мощность;
• Вместительность бака;
• Вид расположения.

Электрические типы нагревателей обладают отличиями от газовых. Он, и внутри устроен по-другому, и работает не так как газовый. Если быть точнее, то в нем другое строение нагревательного элемента, и это тэн.

Только он отвечает за то, как быстро сможет нагреться определенное количество воды и до какой температуры.

Тэны бывают сухого и мокрого вида. Сухие помещаются в дополнительную капсулу, и нагрев таким элементом осуществляется намного дольше. Около тэна обязательно должен быть установлен специальный термодатчик, за счет которого контролируется работа электромеханического или же электронного термостата. Таким образом, обеспечивается поддержка температуры воды на заданном уровне. При остывании жидкости, срабатывает термодатчик, и начинается автоматический подогрев содержимого бака.

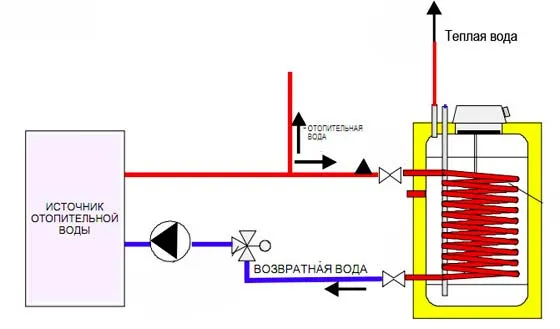

Схема рециркуляции бойлера

Рециркуляция воды в системе ГВС необходима для того, чтобы обеспечить горячей водой любую точку системы без дополнительного ее проливания. Для этого монтируется контур, по которому проходит вода из бойлера по всей системе, а затем возвращается назад в бойлер. Осуществляется рециркуляция при помощи небольшого насоса, который работает совсем бесшумно. Такая система способствует поддержке стабильной температуре горячей воды в любой точке дома.

Среди распространенных схем рециркуляции существуют несколько основных вариантов:

• Монтаж трехходового или сервоприводного клапана. Применяют этот способ для настенных и напольных моделей бойлеров. К бойлеру подключается две трубы (два контура). Одни контур предназначен для отопления, другой – для горячей воды. Водонагреватель в этой системе выступает основным теплоносителем. При снижении температуры воды, применяется сервоприводный или трехходовой клапан, который начинает работать на подогрев воды. Отопление в это время перекрывается. После нагрева воды до нужной температуры, подогрев отопления возобновляется;
• Монтаж двух насосов циркуляции в одной системе. При такой схеме, один из насосов предназначен для рециркуляции горячей воды по системе отопления, а иной – по контуру бойлера. Эта система первоначально обеспечивает нормальную температуру воды в бойлере, а потом уже в системе отопления. Особенностью такой схемы, является наличие термостата и переключателя режимов, который позволяет отключать, при необходимости, одну из систем;
• Применение гидравлической стрелки. Применяется, если в доме существует более двух контуров (отопление, горячая вода, теплый пол). Эта схема направлена на обогрев воды, за счет которой проводится обогрев всех контуров. Эта система имеет существенный недостаток – при разборе воды. Теплоноситель может не справляться с обеспечением потребностей всех людей одновременно.

Выбор способа обогрева воды и отопления, а также способы ее рециркуляции через бойлер, должен осуществляться в соответствии с четкими расчетами всех потребителей и мощностью теплоносителя. Преимуществом среди основных схем обладают бойлера с трехходовыми или сервоприводными клапанами.

Видео об организации рециркуляции горячей воды

Какое устройство и принцип работы имеет бойлер для нагрева воды.

На сегодняшний день централизованное водоснабжение горячей водой используется все реже. Гораздо чаще жители нашей страны прибегают к автономным вариантам, к которым относятся бойлеры, газовые колонки, одноконтурные котлы отопления и нагрева и т. д. С последними двумя устройствами все понятно, а вот бойлеры вызывают у людей ряд вопросов. На самом деле, принцип работы бойлера достаточно прост, и разобраться в нем может практически каждый. Марка, как правило, роли не играет. Не важно, установлен ли у вас прибор от Аристон, Термекс, Горенье или какой-либо другой. Они имеют минимальные отличия, используя те же самые принципы работы. Сегодня поговорим о том, что обеспечивает работу бойлеров и из чего состоят устройства.

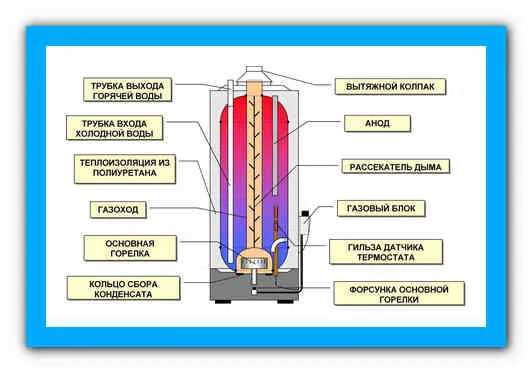

Несложная конструкция газового бойлера

Управление бойлера осуществляется за счет датчика температуры и термостата. Они отвечают за фиксацию определенного уровня температуры воды, и как только нагрев достигает нужной отметки, происходит автоматическое отключение системы. Газовые бойлеры снабжены группой безопасности или, другими словами, специальным предохранительным клапаном, который сбрасывает слишком высокое давление. Таким образом, предотвращается взрыв изделия и тому подобные последствия. Для исключения образования накипи на изделии, в него также устанавливается магниевый анод, который с течением времени нужно менять, так как происходит его разрушение за счет воздействия солей в жесткой воде.

Бойлеры могут быть различного вида, типа, формы и даже способа установки, но вот требования к их покупке в среднем одинаковые, так как нужно:

Осмотреть корпус на целостность; Обратить внимание на наличие сертификатов на соответствие ГОСТ; Покупать изделия только в специализированных точках продаж; Обязательно уточнять условия гарантии.

Конструкция и преимущества теплообменных аппаратов ТТАИ

Теплообменное оборудование под торговой маркой ТТАИ (Тонкостенные Теплообменные Аппараты Интенсифицированные) является разновидностью кожухотрубных устройств, инновационные решения которых существенно улучшают характеристики теплообменников — уменьшаются вес и объем, увеличивается теплопередача, снижаются затраты на оборудование и его монтаж.

Главной особенностью теплообменников ТТАИ является пучок из особо тонкостенных трубок малого диаметра из нержавеющих или титановых сплавов. Специальный термодинамический профиль тонкостенных трубок существенно увеличивает теплоотдачу, а «плавающие» трубные решетки компенсируют температурное расширение теплоносителя.

К основным преимуществам теплообменников ТТАИ для многоквартирного дома относятся следующие факторы:

• «плавающие» трубные решетки не только компенсируют температурное расширение теплоносителя, но и позволяют легко доставать трубный пучок из корпуса теплообменника;
• псевдофланцевое разъемное соединение не требует дорогостоящих резиновых прокладок;
• небольшое гидравлическое сопротивление снижает требования к мощности сетевых насосов;
• оборудование ТТАИ в несколько раз меньше и легче своих аналогов пластинчатого типа;
• в теплообменных агрегатах ТТАИ реализован принцип самоочистки, который происходит на правильно рассчитанных режимах теплообмена;
• теплопередача теплообменного оборудования под торговой маркой ТТАИ, как минимум, на 30% выше, чем у его пластинчатых аналогов.

Параметры качества и надежности теплообменников ТТАИ подтверждаются 25-летним опытом эксплуатации оборудования в Российской Федерации или странах СНГ.

Кожухотрубные теплообменники ТТАИ выпускаются с диаметром корпуса от 25 до 250 мм и длиной трубного пучка от 500 до 4000 мм. Максимальная температура теплоносителя ограничена величиной 300°С, а максимальное давление среды — 2,5 МПа.

Установка водонагревателя своими руками

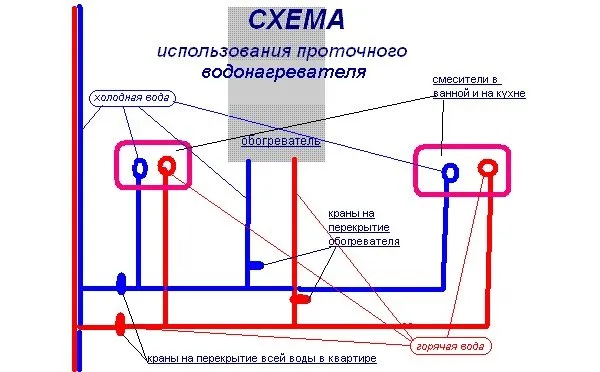

Схема устройства подключённого водонагревателя.

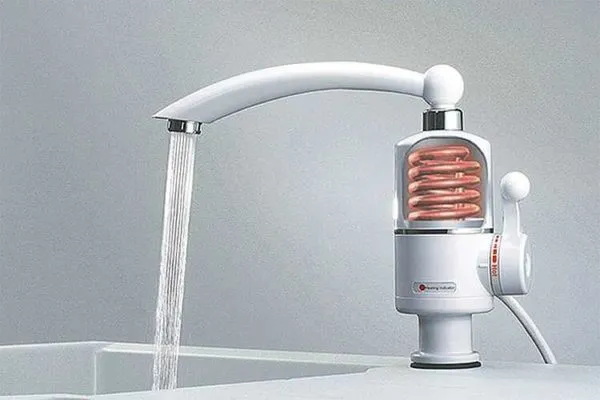

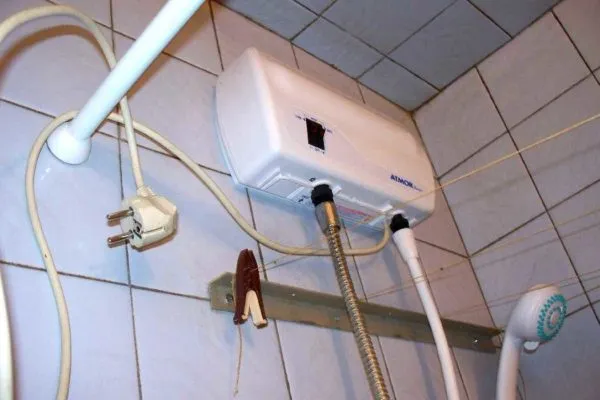

Проточные водонагреватели устанавливаются своими руками гораздо легче, чем накопительные. Для этого понадобится всего лишь установить специальный автомат и проложить мощный трехжильный кабель прямо от щитовой. Установка проводится в 2-х вариантах:

пустить кабель под плинтусом или проштробить стену, после прокладывания кабеля заделать ее цементом или шпаклевкой.

Из инструмента может потребоваться:

• перфоратор;
• шуруповерт;
• дрель;
• гаечные ключи;
• плоскогубцы.

Установка водонагревателя накопительного типа своими руками может занять от 2-х до нескольких часов. Прежде необходимо просчитать, какой именно объем бака вам понадобится. Это нужно сделать, чтобы понять, как именно следует крепить водонагреватель.

Так, баки объемом до 100 л можно повесить на стену, однако при объеме более 150 л их нужно ставить на пол.

По правилам, бак водонагревателя накопительного типа должен располагаться над полом не менее чем на 30 см. Самое удобное место крепления в квартире — это над унитазом в туалете.

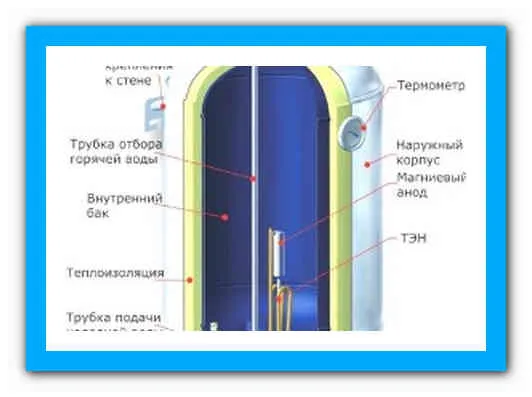

Схема устройства водонагревателя.

Конкретную высоту каждый выбирает сам, исходя из своего роста и роста членов своей семьи. Установка такого водонагревателя может потребовать нескольких человек (как минимум 2-х).

В продажу баки поступают вместе с необходимыми креплениями: анкерные болты — 2 или 4, в зависимости от типа водонагревателя.

1. Поэтому при монтаже своими руками сначала обязательно крепятся по инструкции анкеры к стене. Необходимое расстояние, если оно не указано, рассчитывается по выемке на задней части бака.
2. Главное, что следует помнить при монтаже водонагревателя накопительного типа своими руками, — стена должна быть несущей. Если же при сверлении стена крошится, нужно взять более длинные анкеры.
3. Когда бак закреплен ненадежно, есть большая вероятность его обрушения. Кому же хочется менять своими руками унитаз? Так что установка должна начаться с проверки полной комплектации накопительного водонагревателя.

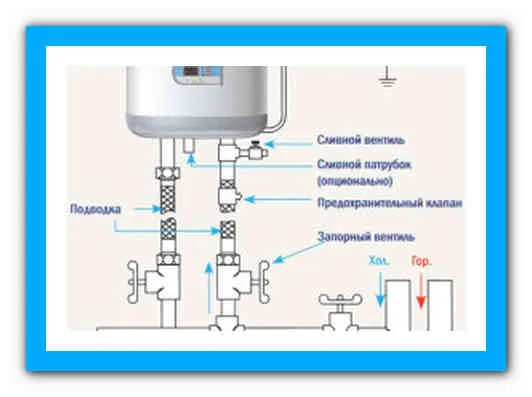

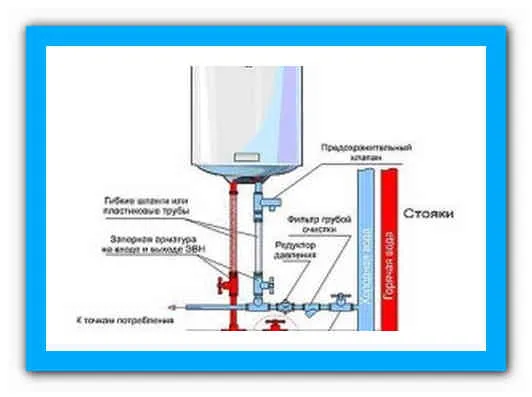

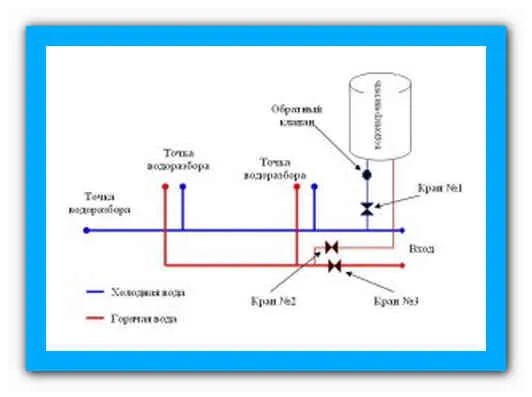

Схема подключения холодной линии воды к водонагревателю.

На водонагревателях накопительного типа есть 2 специальных выхода: красный и синий. Это для холодной и горячей воды соответственно. К синему отверстию крепится входящий в комплект предохранительный клапан. Он необходим для правильной эксплуатации водонагревателя: этот клапан отвечает за стравливание лишнего давления в баке.

На красный выход из бака и на обратный клапан синего выхода крепятся 2 специальных шаровых запорных вентиля. К водопроводным трубам и смесителю бак можно прикрепить с помощью металлопластиковых труб или с помощью гибкой подводки необходимой длины.

Если при монтаже своими руками вы решили остановиться на металлопластиковых трубах, следует помнить 2 обязательные вещи:

• нельзя гнуть такие трубы;
• нужно тщательно выбирать трубы. Так, шовные металлопластиковые трубы подойдут только для холодной воды, в то время как для горячей требуются бесшовные трубы.
• Если в квартире предполагается устанавливать и использовать проточный нагреватель, то, как уже отмечалось выше, для него потребуется трехжильный кабель.
• Газовый проточный водонагреватель — пока еще не самое частое явление в современной квартире. А так как дело придется иметь с газовой магистралью, лучше пригласить специалиста для правильного монтажа и подключения газового устройства.

Какой бы вариант вы не выбрали, главным будет бесперебойное наличие горячей воды, что, несомненно, сильно облегчит жизнь любого человека.

Изучаем устройство бойлера: 4 внутренних элемента.

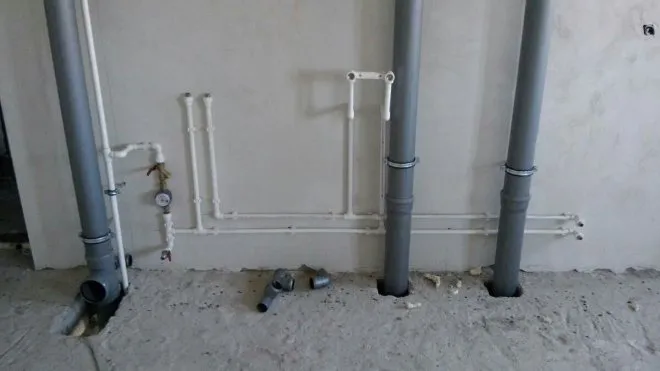

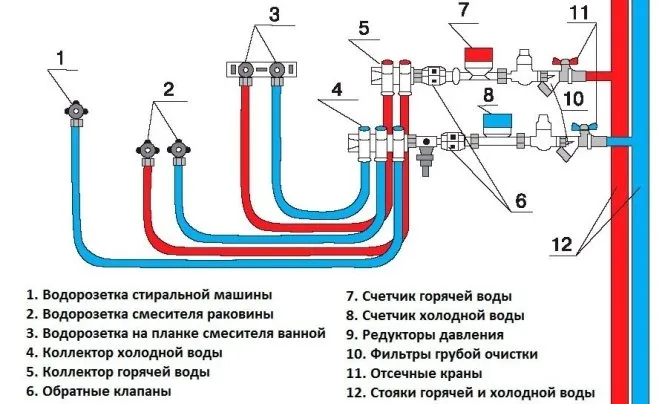

Какие элементы включает схема водоснабжения многоквартирного жилого дома?

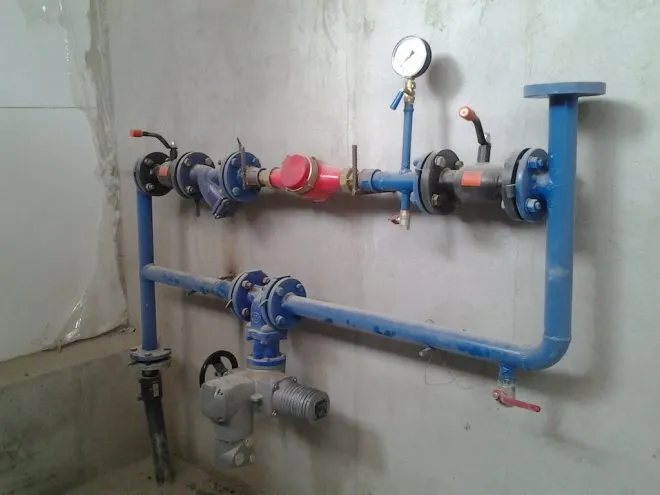

Водомерный узел, который организует подачу воды в дом, отвечает за работу нескольких функций:

1. Учитывает расход воды холодного водоснабжения, то есть, выполняет функцию счетчика воды;
2. Может перекрыть подачу холодной воды в дом при аварийных ситуациях или при необходимости ремонта узлов и деталей, а также для устранения протечек;
3. Служит фильтром грубой очистки воды: подобный грязевой фильтр должна содержать любая схема горячего водоснабжения многоквартирного дома.

Само устройство состоит из следующих узлов:

1. Набор запорной арматуры (кранов, задвижек и вентилей) на входе и выходе прибора. Стандартно это задвижки, шаровые вентили, клапана;
2. Механический счетчик воды, который устанавливается на одном из стояков;
3. Грязевой фильтр (фильтр грубой очистки воды от крупных твердых частиц). Это может быть металлическая сетка в корпусе, или емкость, в которой твердый мусор оседает на дно;
4. Манометр или переходник для врезки манометра в схему водоснабжения;
5. Байпас (обвод из отрезка трубы), который служит для отключения водомера при ремонте или сверки данных. Байпас снабжается запорной арматурой в виде шарового крана или вентиля.

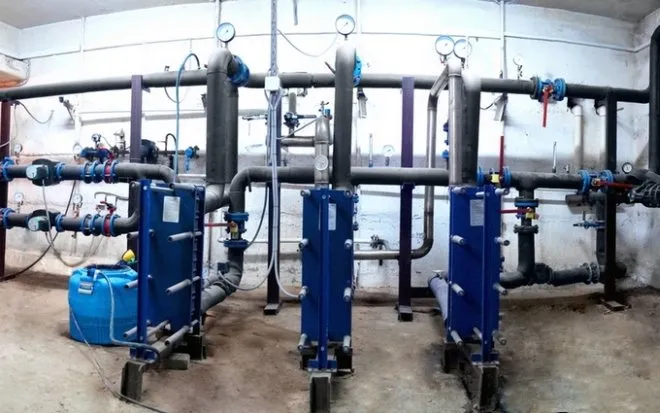

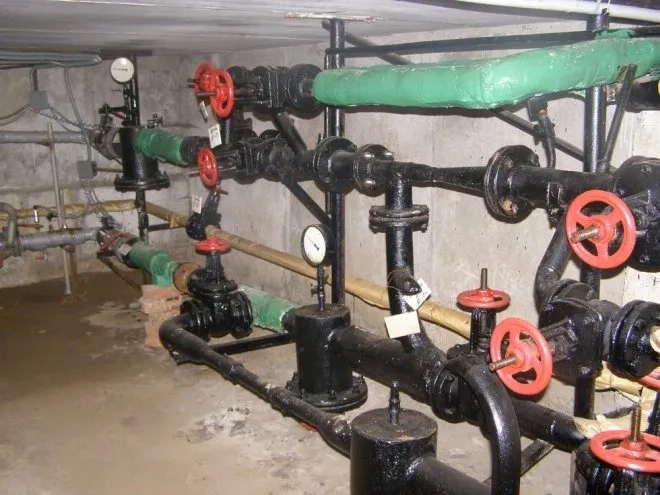

Тепловой пункт

Он же — элеваторный узел, который выполняет следующие функции:

1. Обеспечивает полноценную и непрерывную работу отопительной системы в многоквартирном доме, а также регулирует ее параметры;
2. Доставляет в дом горячую воду, то есть, обеспечивает ГВС (работу горячего водоснабжения). Сам теплоноситель в системе отопления поступает в систему горячего водоснабжения многоквартирного дома прямиком из централизованной теплотрассы;

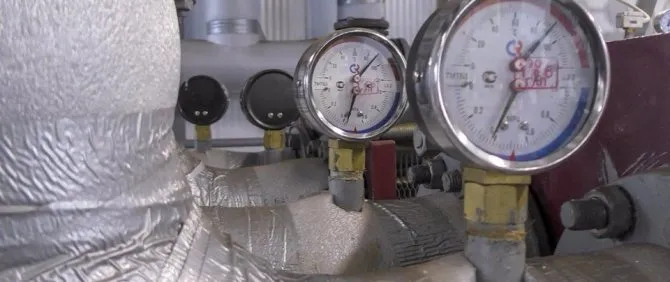

3. Тепловой пункт может переключать подачу горячего водоснабжения между обраткой и подачей. Это бывает нужно при больших морозах, так как в это время температура теплоносителя на подающей трубе может подниматься до 130-1500С, и это при том, что нормативный показатель температуры на подаче не должен превышать 750С.

Врезать переходники для подключения ГВС можно между задвижками на входе трассы и теплопунктом – это самая распространенная схема подключения. Количество врезок – две или четыре (по одной или по две на подаче и обратке). Две врезки характерны для старых домов, в новостройках практикуется четыре переходника.

На трассе ХВС обычно применяется тупиковая схема врезки с двумя подключениями: водомерный узел подключается к розливу, а сам розлив — к стоякам, через которые осуществляется разводка труб по квартирам. Вода будет перемещаться в такой схеме ХВС только при разборе, то есть, при открывании каких-либо смесителей, кранов, клапанов или вентилей.

Недостатки этого подключения:

1. При длительном отсутствии водоразбора по конкретному стояку вода при сливе долго будет холодной;
2. Врезанные на подводах ГВС из бойлерных полотенцесушители, которые одновременно обогревают ванную комнату или санузел, будут горячими только при водоразборе ГВС именно с конкретного стояка квартиры. То есть, почти всегда будут холодными, что вызовет появление влаги на стенах, плесени или грибковых заболеваний стройматериалов помещения.

Теплопункт с четырьмя подключениями горячего водоснабжения в доме делает циркуляцию горячей воды непрерывной, и происходит это через два розлива и стояки, соединенные друг с другом перемычками.

Важно: если на врезках ГВС установлены механические счетчики воды, то расход водоснабжения будет учитываться без учета температуры воды, что неправильно, так как придется переплачивать за горячую воду, которой не было в пользовании.

Горячее водоснабжение может функционировать по трем вариантам:

1. Из трубы подачи в трубу обратки в котельную. Такая система ГВС эффективна только в теплое время года при отключенной системе отопления;
2. Из подающей трубы в подающую трубу. Такое подключение будет приносить максимальную отдачу в демисезонье — осенью и весной, когда температура теплоносителя невысока и далека от максимальной;
3. Из трубы обратного хода в трубу обратки. Эта схема ГВС наиболее работоспособна в большие холода, при повышении температуры на трубе подачи ≥ 750С.

Для непрерывного движения воды необходим перепад давления между начальной и конечной точками врезки в один контур, и этот перепад обеспечивается ограничением потока. Таким ограничителем служит специальная подпорная шайба — стальной блин с отверстием посредине. Таким образом, вода, которая транспортируется от входной врезки до элеватора, встречает препятствие в виде тела шайбы, и это препятствие регулируется поворотом, который открывает или закрывает подпорное отверстие.

Но слишком большое ограничение движения воды в трассе трубопровода нарушит работу теплового пункта, поэтому у подпорной шайбы должен быть диаметр на 1 мм больше диаметра сопла теплопункта. Этот размер рассчитывается представителями поставщика тепла так, чтобы температура на обратной трубе отопления элеваторного узла лежала в нормативных пределах температурного графика.

Что такое трубный розлив и стояк

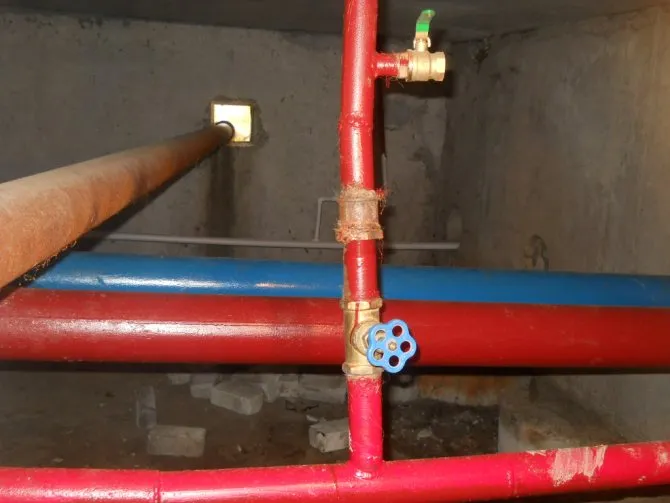

Это трубы, уложенные горизонтально и проведенные по подвалу жилого дома, которые соединяют стояки с теплопунктом и водомером. Розлив холодного водоснабжения делается единичным, розлив ГВС –в двух экземплярах.

Диаметр труб ГВС или ХВС розлива может быть 32-100 мм, и зависит от количества подключенных потребителей. Для любой схемы водоснабжения ø 100 мм – слишком большой, но этот размер берется с учетом не только фактического состояния трассы, но и с учетом размера солевых отложений и ржавчины на внутренних стенках металлических труб.

Трубный вертикальный стояк осуществляет разводку воды по квартирам, которые расположены над ним. Стандартная схема такой разводки включает в себя несколько стояков – для холодного и горячего водоснабжения, иногда – отдельно для полотенцесушителей. Еще варианты разводки:

1. Несколько групп стояков, проходящих через одну квартиру и обеспечивающих водой точки водоразбора, находящиеся на большом удалении друг от друга;
2. Группа стояков в одной квартире, которая обеспечивает водой соседнюю квартиру или несколько квартир;
3. При организации горячего водоснабжения трубными перемычками можно объединять до семи групп стояков по квартирам. Перемычки оснащаются кранами Маевского. Это называется циркуляционный трубопровод, или цтп.

Стандартный диаметр труб холодного и горячего водоснабжения для стояков — 25-40 мм. Стояки для полотенцесушителей и холостые стояки монтируются из труб ø 20 мм. Такими стояками обеспечивается и однотрубная, и двухтрубная система отопления дома.

Закрытая система горячего водоснабжения

Постоянная циркуляция воды в закрытой системе горячего одоснабжения построена на принципе забора холодной воды из трубопровода и подачи ее в теплообменник. После нагревания вода подается в систему разводки по квартире. Рабочая жидкость в системе отопления и горячая вода для технических нужд потребителей разделены, так как теплоноситель может иметь токсичные включения для повышения своих теплообменных качеств. Кроме того, трубы ГВС быстрее ржавеют. Закрытой такая схема называется из-за того, что потребитель пользуется теплом, а не самим теплоносителем.

Трубная подводка

Главная функция подводок состоит в разводке воды к точкам водоразбора в квартире. Стандартный диаметр труб подводки – 15 мм, марка труб — ДУ15, материал — сталь. Для ПВХ или металлопластиковых труб диаметр должен быть таким же. При ремонте или замене подводки использовать меньший диаметр не рекомендуется, чтобы не изменить параметры расчетного давления, которые должна соблюдать циркуляционная система горячего или холодного водоснабжения.

Для организации правильной подводки чаще всего применяют тройники, при более сложной схеме разводки – коллекторы. Коллекторная подводка требует скрытого монтажа, поэтому коллектор следует устанавливать при обслуживании большого количества помещений в доме. Металлические трубы через 10-15 лет зарастают изнутри солевыми минеральными отложениями и ржавчиной, поэтому профилактические работы по восстановлению работоспособности системы заключаются в прочистке труб стальной проволокой, или заменой старых труб на новые.

При кажущейся функциональности и долговечности ПВХ или металлопластиковых труб рекомендуется использовать стальные изделия для подводки – они хорошо держат гидравлические удары и температурные перепады. Подобные отклонения в рабочем режиме ГВС могут часто наблюдаться при включении или аварийном отключении системы отопления. Закладывать материал труб в план схемы водоснабжения жилого строения следует еще на этапе составления проекта и сметы.

Какие трубные изделия рекомендуется применять в схемах холодного и горячего водоснабжения с постоянной циркуляцией воды:

1. Оцинкованные металлические трубы – их используют уже много десятилетий, и зарекомендовали они себя с самой лучшей стороны. Слой цинка на металле не дает развиваться коррозии, на нем не удерживаются солевые отложения. При приобретении оцинкованных изделий следует помнить, что сварные работы по такой поверхности не производятся, так как сварной шов останется не защищенным цинком – все соединения нужно делать на резьбе;
2. Трубные подводки на фитингах для пайки соединений из меди служат гораздо дольше стальных и даже оцинкованных труб. Такие подводки с соединением пайкой не нужно обслуживать, а прокладываться они могут как открытым, так и скрытым способом;
3. Гофрированная трубная подводка холодного или горячего водоснабжения из нержавеющей стали. Такие изделия просто и быстро монтируются на резьбовых соединениях или компрессионных фитингах. Никакого специального оборудования, кроме двух разводных ключей, для этого не потребуется. Гарантированное время эксплуатации нержавеющих не ограничено производителем. Единственное, что со временем придется менять – силиконовые уплотнители.

Конструкция бойлера для нагрева воды

Конструкция бойлера включает в себя элементы для нагрева воды, которые подразделяют на следующие виды:

• Располагающиеся в воде (их называют открытыми или мокрыми).
• Элементы, которые не имеют прямого контакта с водой (их называют закрытыми или сухими).

Мокрые водонагревательные элементы достаточно привычны для нас и напоминают трубки, размещённые в чайнике. Они являются пустотелыми и содержат в себе нагревающуюся спираль. Пустое пространство, как правило, заполняют специальным магниевым оксидом или же песком. Вещество может быть любым, главное, чтоб оно обладало высокой проводимостью тепла.

Сухие водонагревательные элементы от контакта с водой отделяет специальный керамический кожух.

Такой тип считается более безопасным в связи со следующими моментами:

• не происходит возникновения накипи;
• риск образования короткого замыкания практически нулевой;
• случайное включение устройства без жидкости не так сильно портит данный вид нагревательных элементов;
• эксплуатационный срок намного больше.

Кроме того, данные элементы отличаются в зависимости от вида крепления, они бывают гаечными и фланцевыми. Во втором случае происходит прижимание большим количеством небольших по размеру болтиков.

Разбираем бойлер «по косточкам»

Понять принцип работы накопительного водонагревателя можно лишь разобравшись в том, как он устроен.

При всем современном разнообразии бойлеров все они состоят из одних и тех же элементов:

Устройство электрического бойлера.

• наружный корпус (может быть изготовлен из стали или из пластика, определяет «внешность» устройства);
• внутренний бак (он может быть выполнен из стеклофарфора, нержавеющей стали, а также может быть снабжен титановым напылением);
• теплоизоляция (располагается между внутренней и наружной частью бойлера; как правило, выполнена из пенополиуретана);
• тэн (представляет собой нагревательный элемент, который перерабатывает электрическую энергию в тепловую);
• система для крепления к стене (пластина с отверстиями);
• трубки подачи горячей воды и отбора холодной воды;
• регулируемый термостат (в автоматическом режиме обеспечивает подогрев воды и поддержание ее температуры);
• термометр (показывает температуру жидкости);
• магниевый анод (предотвращает коррозию внутреннего бака);
• индикаторная лампочка (загорается в процессе активной работы прибора).

В зависимости от типа водонагревателя в его устройстве могут быть некоторые тонкости. Например, сегодня популярными становятся накопительные нагреватели с «сухим тэном», где нагревательный элемент заключен в специальную колбу, препятствующую образованию накипи. Тэн не соприкасается с водой, отсюда и название этой разновидности нагревателя. Напольный бойлер будет лишен системы крепления, в отличие от настенного.

Водонагреватели накопительного типа

Схема монтажа водонагревателя.

Часто они устроены в виде бака, наполняемого водой. В него заливается вода, после чего подогревается до заранее установленной температуры.

Такие нагреватели снабжены специальной воздушной прослойкой, не дающей воде в баке быстро остывать. Так что, нагрев воду с утра, можно пользоваться ею в течение всего дня или до того момента, как она закончится. Устройства должны быть постоянно включены в сеть.

За счет работы терморегулятора вода в баке всегда остается подогретой до определенного значения: когда вода остывает до определенной температуры, включается нагревательный элемент.

Бойлер этого устройства крепят в основном либо в ванной, либо в туалете. Водонагреватели накопительного типа привлекательны тем, что потребляют мало электроэнергии. Однако придется поломать голову, где разместить объемный бак, и подождать как минимум 1-1,5 часа до момента нагрева воды в баке.

При помощи каких критериев выбрать

Существует 3 основных критерия данного процесса:

• Объём. Не стоит устанавливать максимальный по данному значению прибор. Это может натолкнуть в будущем на финансовые затруднения. Так как на ёмкость достаточного объёма будет уходить больше воды, то и счёт за её потребление будет больше. Стоит помнить, что чем больше объем установки, тем больше она будет соприкасаться со змеевиком, что может привести к нагреву теплоносителя.
• Мощность. Этот критерий оказывает влияние на нагрев воды. Для полноценного процесса отопления подойдёт водонагреватель с показателем 8—12 кВт.
• Диаметр. Данный критерий зависит от площади помещения, где производится монтаж прибора.

Бойлер косвенного нагрева что это

Для нагрева воды бойлеры косвенного нагрева используют тепло от отопительной системы дома.

Чуть выше мы рассматривали конструкцию электрического водонагревателя. Теперь же мы поговорим о бойлерах косвенного нагрева. Что это такое и чем они отличаются от электрических моделей? Бойлеры косвенного нагрева работают от отопительных систем, забирая у них часть тепла. Внутри них располагаются змеевики, характеризующиеся большой площадью – они обеспечивают быстрый нагрев воды. Также здесь имеются терморегуляторы и термометры.

Бойлеры косвенного нагрева отличаются высокой эффективностью и производительностью, так как площадь нагревательных элементов (змеевиков) достаточно большая, а прогрев ведется по всему объему. Как же получить горячую воду в теплое время года, когда отопительные системы уже не работают? Для этого нужно приобрести или сделать бойлер косвенного нагрева со встроенным ТЭНом – он обеспечит нагрев воды тогда, когда тепла от отопительной системы будет недостаточно.

Бытовые бойлеры косвенного нагрева отличаются высокой экономичностью, так как в зимнее время года они не расходуют электроэнергию, а питаются от отопительных систем. При этом их подключение к отоплению не приводит к ощутимому расходу газа, что является большим плюсом.

Собственники не могут отказать от оборудования в доме, отвечающего признакам общего имущества

Согласно ч. 1 ст. 36 ЖК РФ, владельцам помещений в МКД принадлежит на праве общей долевой собственности общедомовое имущество:

• помещения, не являющиеся частями квартир и предназначенные для обслуживания более одного помещения, а также не принадлежащие отдельным собственникам и предназначенные для удовлетворения их социально-бытовых потребностей;
• крыши, ограждающие несущие и ненесущие конструкции данного дома;
• механическое, электрическое, санитарно-техническое и иное оборудование, обслуживающее более одного помещения;
• земельный участок, на котором расположен данный дом, с элементами озеленения и благоустройства.

Согласно пп. «а» п. 2 ПП РФ № 491, в состав общего имущества включаются в том числе технические этажи и подвалы с инженерными коммуникациями, мусороприёмными камерами, мусоропроводы, котельные, бойлерные, элеваторные узлы и другое инженерное оборудование. В силу п. 6 Правил № 491, в него также входят внутридомовая система отопления, состоящая из стояков, обогревающих элементов, регулирующей и запорной арматуры, коллективных приборов учёта тепловой энергии, а также другого оборудования, расположенного на этих сетях.

При этом нигде в законодательстве не предусмотрена возможность отказа владельцев помещений от общей долевой собственности на общее имущество или от самого имущества.

Когда крыша не включается в общее имущество собственников в МКД

Некоторые характеристики

Итак, прежде чем будет начата установка водонагревательных приборов своими руками, надо разобраться, какой подойдет именно вам по всем своим характеристикам.

На сегодняшний день на рынке существует несколько видов водонагревателей:

• накопительные;
• электрические проточные;
• проточные газового типа.

Из них каждый покупатель выбирает исключительно по своим предпочтениям. Как правило, большую роль играет то, как часто и сколько людей будут пользоваться тем или иным водонагревателем в период отключения горячей воды.

Если один человек и не очень часто, то можно поставить себе проточный элемент. Но если в это время в квартире будут проживать 3 и больше членов семьи, то накопительный аксессуар будет лучшим выбором.

Можно ли использовать бойлер для горячей воды в системе отопления

Для того чтобы всецело понимать, что это за устройство, необходимо разобраться во всех нюансах.

Что собой представляет устройство

Визуально бойлер для отопления выглядит как ёмкость довольно большого объёма. Внутри её или под ней располагается тепловой источник.

Конструкция и технические характеристики

На внешнем корпусе прибора расположены датчик давления и электронно-механическая система по управлению бойлером. Далее, следует слой теплоизоляции, разделяющий стенку корпуса и накопительный бак, и позволяющий сохранить тепло.

Фото 1. Бойлер косвенного нагрева модели 702.1, емкость — 712 л, , Италия.

Объем накопительной ёмкости, в которой будет скапливаться и прогреваться вода, целесообразно выбирать в диапазоне 200—300 литров. Более низкие значения вместимости бака рассматривать не стоит, так как этого будет недостаточно для обогрева даже небольшой площади.

Нагрев воды осуществляется с помощью трубчатого электронагревателя мощностью не менее 8—12 кВт.

Внимание! Важно учитывать этот показатель, так как если он будет ниже, то оборудование будет не справляться с отоплением, и появится необходимость в круглосуточной работе прибора

Для чего он нужен

После того как накопительный бак заполнен, ТЭНы, расположенные внутри его, начинают прогревать воду до заданной температуры. По мере достижения необходимой отметки в градусах, жидкость начинает поступать через патрубки в трубы основной отопительной системы.

Хоть принцип работы бойлера для отопления достаточно прост, важно помнить и про особенности подготовительного процесса:

• создать контур с циркуляцией замкнутого типа;
• предвидеть возможность добавления жидкости в теплоноситель из систем водоснабжения;
• установить насос, регулирующий стабильное движение воды по трубам, запорную арматуру, расширительный бак;
• наладить структуру фильтрации воды, циркулировать по контуру жидкость должна уже в очищенном, без примесей, виде.

Встроенные в бойлер ТЭНы контролируют колебания температуры прибора. Как только достигается определённое пользователем её значение в градусах, система автоматически отключается. Если же вода остынет, то возникает обратный процесс: снова запустится её нагрев.

Принцип работы

Как работает проточный водонагреватель? Поток воды проходит через изделие сравнительно небольшого размера, нагревающее его до нужной температуры. ТЭН используется стандартного типа или в виде нагревающей спирали. В объемных устройствах всегда используется первый вариант, а в миниатюрных — второй, потому что ТЭН просто некуда вставить.

Как только открывается кран, нагревательный элемент включается, водный поток нагревается, с закрытием крана отключается и электропитание изделия. Принцип работы проточного водонагревателя основывается на том, что заданная пользователем температура водного потока набирается за короткое время, а потом только с помощью ТЭН держится постоянной. Внешне обыкновенный электрический водонагреватель проточной конструкции выглядит как пластиковый контейнер небольшого размера, имеющий подключение к домашнему водопроводу.

Когда проточный электрический водонагреватель используется как отдельный кран для горячей воды, то принцип работы его становится еще проще: поток воды мгновенно нагревается мощной спиралью, заключенной в корпус из меди.

Подготовительные работы перед установкой бойлера

Самостоятельный монтаж электрического водонагревателя обойдётся вам дешевле, чем услуги специалистов. В среднем работа займёт около двух часов. Но при подготовке к установке и непосредственно в процессе выполнения работ следует соблюдать правила техники безопасности.

1. В первую очередь следует определиться с моделью бойлера: какой системы он должен быть — проточной или накопительной, на сколько литров он рассчитан, как будет монтироваться — горизонтально или вертикально, на стену или под мойку и т. д.
2. Следующий шаг — создание схемы подключения устройства на бумаге с обозначением врезки горячей и холодной воды. Затем необходимо сделать следующее:
   освободить место для водонагревателя и проведения работ;
3. проверить прочность стены на возможность выдерживания веса с двойным запасом (например, если бойлер имеет объём 50 л, то необходим крепёж на вес, равный 100 кг плюс масса пустого бойлера);
4. поскольку водонагреватель представляет собой очень мощный потребитель энергии, необходимо заранее определить тип проводки (алюминиевая или медная) и сечение кабеля, заложенного в стены, а также оценить способность проводки выдержать нагрузку электрического бойлера (к примеру, для подключения бойлера мощностью 2 кВт необходим медный кабель сечением от 2,5 мм2);
5. проверить состояние водопроводных труб и стояков (особенно это касается старых домов) – они должны находиться в хорошем состоянии и иметь точки для подсоединения нагревателя воды.
6. Перед тем как начать монтировать бойлер, необходимо ознакомиться с инструкцией, чтобы понять особенности модели, затем отключить электричество и перекрыть трубы, подающие горячую воду. Следует помнить о том, что если вы проживаете в многоэтажном доме, это на время лишит горячей воды жильцов других квартир, поэтому к работе необходимо тщательно подготовиться, чтобы закончить её побыстрее.

Проверку стены на прочность можно осуществить следующим способом: смонтировать идущий в комплекте с бойлером крепёж и подвесить на него два мешка с цементом. Если крепление справится с такой нагрузкой, то оно сможет выдержать и водонагреватель, который весит в два раза меньше.

Особое внимание проверке стены на прочность следует уделить при монтаже большого 150-литрового бойлера. Крепёж такого агрегата производится на распорные металлические анкерные болты или специальные прочные крюки

Анкеры рекомендуется использовать длиной 100 мм и диаметром 10 мм.

Следует иметь в виду, что для монтажа водонагревателя понадобятся усилия двух человек, поскольку этот процесс является довольно трудоёмким. Обычно бойлер крепится в ванной или в туалетной комнате непосредственно над унитазом. Как правило, это место никак не используется. В то же время к нему должен быть обеспечен свободный подход.

В маленьком помещении для экономии полезного пространства бойлер обычно располагают горизонтально. Водонагреватель небольшого объёма крепят к стене, а агрегаты объёмом от 200 литров устанавливают на пол.

Особенности устройства бойлера видео

Изучив вышеперечисленное, можно быть уверенными в том, что оборудование исправно и прослужит длительное время, не принося проблем и тем более последствий в виде взрыва труб и бака, что может стать причиной разрушения целого помещения и повлечет далеко не маленькие расходы.

4 вопроса про размещение водонагревателя в интерьере.

Выбор места для водонагревателя в доме зависит от потребностей в горячей воде, планировки и размеров помещения. Это ответственное дело, требующее инженерного подхода и верного расчета.

1 Напольный или настенный? Если объем накопительного водонагревателя превышает 200 литров, лучше рассматривать напольный вариант. В таких резервуарах используется более толстая сталь и устанавливается медный ТЭН, не подверженный коррозии. Напольные нагреватели, как правило, используют в загородных домах, где и потребности, и возможности (как минимум, в плане размещения) выше, чем в городской квартире. Небольшие настенные водонагреватели объемом 50-80 литров обычно ставятся в квартирах, чтобы компенсировать отключение горячей воды.

Горизонтальный или вертикальный? Бытует мнение, что в горизонтальных водонагревателях вода хуже прогревается: из-за конвекции она наверху теплее, чем внизу. Однако специалисты успокаивают – речь идет о долях градуса. Зато горизонтальная модель может быть встроена в небольших помещениях, где нет возможности разместить вертикальную водогрейку, и практически в любом месте – например, подвесить над дверным проемом. Некоторые производители выпускают универсальные водонагреватели, которые можно подвешивать и вертикально, и горизонтально. ТЭН в таких системах расположен под углом, так что вода будет равномерно прогреваться в любом случае.

3 Чем удобен плоский водонагреватель? Другое решение проблемы с нехваткой места — выбор плоского водонагревателя, который занимает меньше места, чем обычные накопительные агрегаты и выглядит изящнее. Увы, зачастую энергоэффективность приносится в жертву эстетике: размеры бака могут быть уменьшены за счет теплоизоляционного слоя. Чтобы понять, достаточно ли утеплен бак, положите руку на корпус — если теплый, значит, теплоизоляция не справляется, если холодный — все в порядке. Хорошая теплоизоляция не может быть меньше 40 мм толщиной, а лучше — от 60 мм.

4 Где произвести монтаж водонагревателя? Общее правило: расстояние от корпуса до точек разбора (кранов) должно быть минимальным. Во-первых, это сокращает теплопотери, во-вторых, меньше придется ждать горячей воды. В городской квартире водонагреватель обычно устанавливается в том же помещении, где происходит разбор: в ванной или на кухне. Другое дело — большой дом. В этом случае проектировать систему должен специалист, который подыщет место с учетом планировки, рассчитает протяженность труб и необходимый объем бака. Если нагрев воды не «завязан» на работе котельного оборудования, нагреватель бывает целесообразно разместить на чердаке. Если в доме есть бойлерные, где располагаются все коммуникации — там тоже удобно осуществить монтаж водонагревателя. Он будет не на виду, но в тоже время доступен для профилактики и ремонта.

Механизм работы бойлера

Установка водонагревателя накопительного (бойлер).

Стоит упомянуть и еще о трех разновидностях электрических бойлеров. По типу конструкции они делятся на вертикальные, горизонтальные и универсальные. Разница не только в расположении емкости, но и в особенностях ее функционирования.

В вертикальном устройстве трубки подачи горячей и отбора холодной воды расположены особым образом. Трубка для забора холодной воды из системы водоснабжения располагается внизу бойлера. Она снабжена рассекателем, благодаря которому вода распределяется по всему объему бака. Горячая вода вследствие изменения плотности поднимается в верхнюю часть бойлера, где через трубку подачи она поступает потребителю. Горячая вода не перемешивается с холодной. Это позволяет беспрерывно пользоваться благом цивилизации при одновременном доборе бойлером холодной воды и ее подогреве. Эта особенность не позволит бойлер вертикального типа эксплуатировать в горизонтальном положении. Это возможно, но производительность такого агрегата будет вполовину ниже.

Необходимая температура воды (обычно она варьируется в диапазоне 30-85 градусов) устанавливается с помощью термостата. Он соединен с тэном, что позволяет ему при перегреве воды автоматически отключать тэн. Термостат срабатывает и тогда, когда температура воды начинает падать. Если это происходит более чем на 3 градуса, термостат включает тэн, и температура воды доводится до заданной.

Здесь самое время упомянуть о теплоизоляции водонагревателя: она играет ключевую роль в сохранении температуры воды долгое время и позволяет экономить энергетические ресурсы. Именно теплоизоляция дает право бойлеру называться «подогреваемым термосом»: без активной работы он способен сохранять температуру жидкости с потерей лишь около 8 градусов в сутки.

Электрический бойлер, таким образом, в любое время суток способен обеспечить семью горячей водой. Процесс ее нагрева происходит автоматически.

В автоматическом режиме происходит в бойлере и спуск давления. Принцип таков: здесь работает клапан, расположенный в трубке подачи воды. Когда разница давления внутри бака и в системе подачи воды максимальна, клапан открывается и разница минимизируется. Кроме того, этот клапан позволит системе слить воду из бака, если произойдет отключение холодной воды.

Таким образом, коротко принцип работы электрического водонагревателя вертикального типа можно описать так: емкость заполняется холодной водой, после регулировки термостата аппарат подогревает ее до нужной температуры. По мере расходования воды прибор добирает жидкость из системы водоотведения и снова подогревает ее до необходимой температуры.

Использование горизонтального бойлера оправдано в случае нехватки пространства. Работает такой прибор немного по-другому. Дело в том, что из-за особенностей конструкции принцип несмешения холодной и горячей воды реализоваться не может. Температуру поступающей воды придется постоянно регулировать смесителем, что не всегда удобно.

Неисправности

Какие нарушения в работе системы водоснабжения владелец квартиры может устранить самостоятельно? Вот несколько наиболее типичных ситуаций.

Течь вентилей

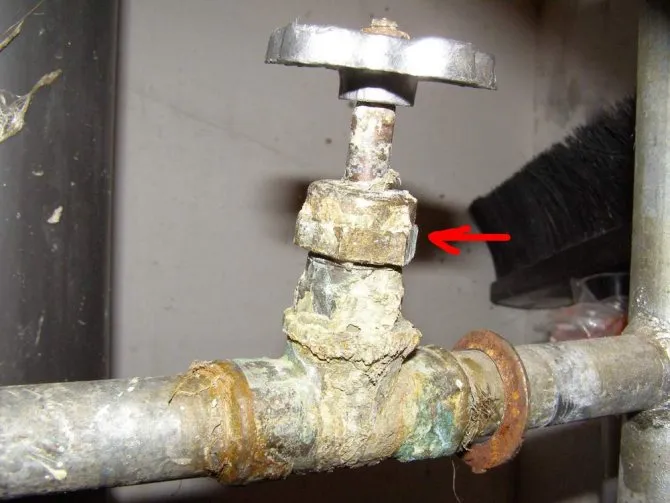

Описание: течь по штоку винтовых вентилей.

• Причина: частичная выработка сальника или износ резинового уплотнительного кольца.
• Решение: открыть барашек вентиля до упора. При этом резьба на штоке подожмет снизу сальник, и течь прекратится.

Шум кранов

Описание: при открытии крана горячей или (реже) холодной воды слышен сильный шум и ощущается вибрация смесителя. Как вариант, источником шума может быть кран у ваших соседей.

Причина: деформировавшаяся и раздавленная прокладка на винтовой кранбуксе в полуоткрытом положении становится причиной непрерывной серии гидроударов. Ее клапан с периодичностью в доли секунды перекрывает седло в корпусе смесителя. На горячей воде давление, как правило, заметно больше, поэтому на ней эффект более выражен.

Решение:

1. Перекройте воду на квартиру;
2. Выверните проблемную кранбуксу;
3. Замените прокладку на новую;

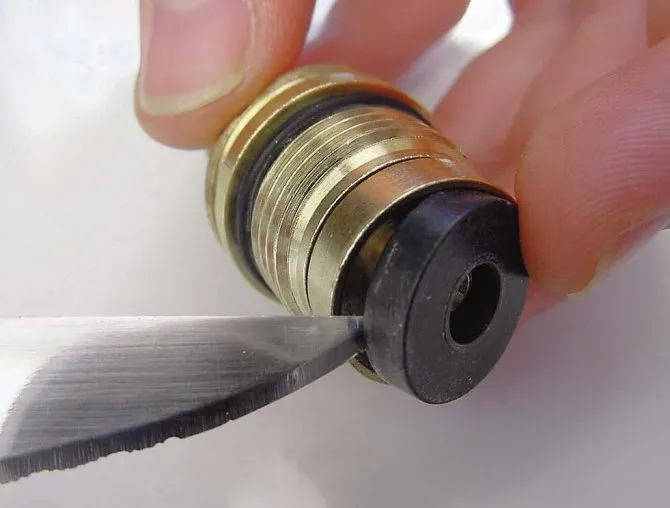

4. Снимите ножницами фаску у новой прокладки. Снятая фаска исключит биение клапана в турбулентной струе воды в дальнейшем.

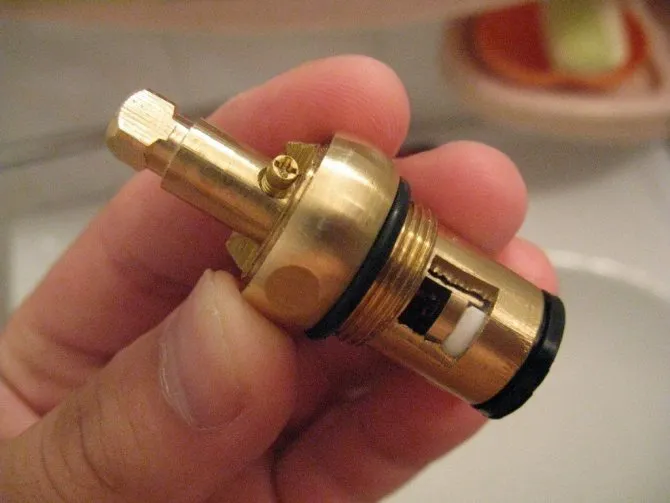

Кстати: керамические кранбуксы полностью совместимы с винтовыми по резьбе, и лишены описанной проблемы.

Холодный полотенцесушитель

• Описание: полотенцесушитель в вашей ванной комнате остыл и не нагревается.
• Причина: если схема водоснабжения жилого многоквартирного дома использует непрерывную циркуляцию горячей воды, виноват воздух, оставшийся в перемычке между стояками после сброса воды (например, для ревизии и ремонта запорной арматуры).
• Решение: поднимитесь на верхний этаж и попросите ваших соседей стравить воздух из перемычки между стояками ГВС и полотенцесушителей.

Если это по какой-то причине это сделать невозможно, проблема может быть решена из подвала:

1. Перекройте проходящий через вашу квартиру стояк ГВС, к которому подключены ваши подводки;
2. Поднимитесь в квартиру и откройте до отказа краны горячей воды;
3. После того, как через них из стояка выйдет весь воздух, закройте краны и откройте кран на стояке.

Нюанс: сразу после окончания отопительного сезона между нитками теплотрассы может отсутствовать перепад давлений. В этом случае полотенцесушители будут холодными даже при отсутствии воздушных пробок в стояках.

Плюсы и минусы отопления на базе бойлера

Достоинств у такого отопления, пожалуй, не слишком много:

• Главный плюс такой системы – простота. Собрать конструкцию на основе бойлера и подключить к ней отопительные трубы может практически любой мастер, ведь для этого не нужны ни особые навыки, ни сложное оборудование.
• Еще одно достоинство – низкая стоимость. Как правило, бойлеры стоят дешевле электрических котлов, потому при проектировании маломощной системы вполне можно сэкономить.

Что же касается недостатков, то о них мы говорили на протяжении всей статьи, так что остается лишь резюмировать:

• Мощности бытовых моделей бойлеров не хватит для эффективного отопления квартиры. Максимум – это обогрев дачного домика, да и то, не зимой, а осенью, когда нет сильных морозов.
• ТЭН устройства постоянно находится во включенном состоянии, что вместе с регулярным обновлением воды приводит к ускорению коррозии. Конечно, стоимость ТЭНа невелика, но вот его замена – процесс очень трудоемкий.

Замена ТЭНа – процесс не только трудоемкий, но и грязный

Если собирать систему по всем правилам (т.е. с подбором нагревателя необходимой мощности, правильной разводкой труб, установкой циркуляционного насоса в систему отопления ) – то экономия по сравнению с приобретением котла получается мизерной.

Подытоживая все вышеизложенное, можно сказать, что электрические бойлеры для отопления можно использовать лишь в некоторых ситуациях. Во всех остальных случаях лучше применять более приспособленные для этой цели отопительные приборы!

Как работает клапан безопасности бойлера?

Клапан безопасности бойлера — это устройство, которое используется для предотвращения переполнения давления в бойлере, что может привести к взрыву или повреждению бойлера. Клапан безопасности работает по следующему принципу:

1. Когда давление в бойлере превышает заданную норму, механизм клапана безопасности начинает действовать.

2. Сначала пружина внутри клапана сопротивляется давлению, пока оно не станет достаточно высоким для того, чтобы перебить силу пружины.

3. Когда давление достигает определенного уровня, пружина открывает клапан, который позволяет избыточному давлению выбраться из бойлера через отверстие в клапане.

4. Когда давление в бойлере снижается, пружина снова закрывает клапан безопасности.

Таким образом, клапан безопасности бойлера работает на принципе автоматического регулирования давления, чтобы предотвратить неприятные последствия, связанные с избыточным давлением внутри бойлера. Он является обязательной частью безопасности для большинства систем отопления, водоснабжения и других процессов, которые работают под высоким давлением.

Видео. Правильная установка бойлера! Водонагреватель электрический
