Как установить проточный водонагреватель самостоятельно

24.08.2023

Подвод воды

После того, как решен вопрос с электрикой, настало время подвести холодную воду к устройству.

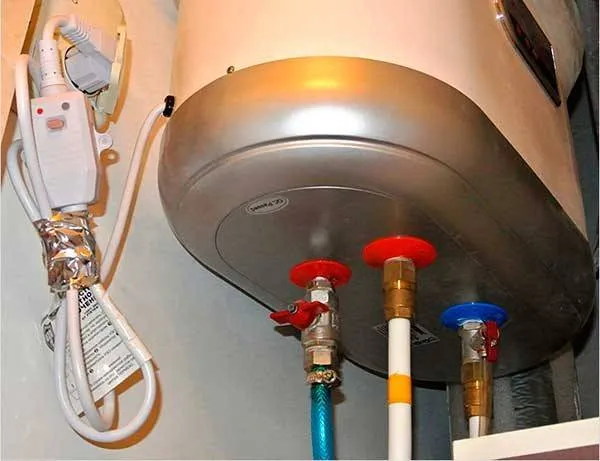

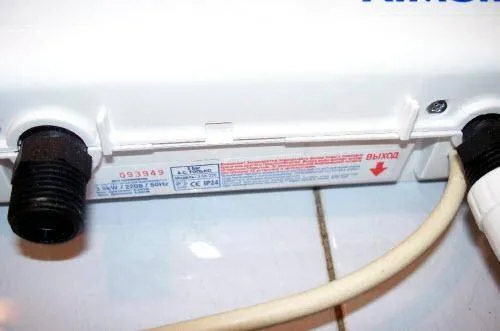

Водонагреватели снабжаются тремя штуцерами:

Подсоединение холодной воды.
Подача горячей воды.
Сброс воды.

Сразу с начала следует снять защитные крышки с первых двух, а также снять резиновые заглушки. Затем на резьбу следует намотать лен и нанести смазку. Далее на штуцер холодной воды устанавливается встроенный предохранительный клапан, который идет в комплекте с прибором. Если говорить о «проточном водонагревателе как установить», следует следовать описанным шагам для правильной установки.

Рано или поздно, может возникнуть ситуация, при которой придется отсечь контур водоснабжения от водогрея. Для этого желательно установить запорный кран. Резьба уплотняется фум-лентой или льном. Далее следует смазка. Осталось затянуть резьбу при помощи ключей.

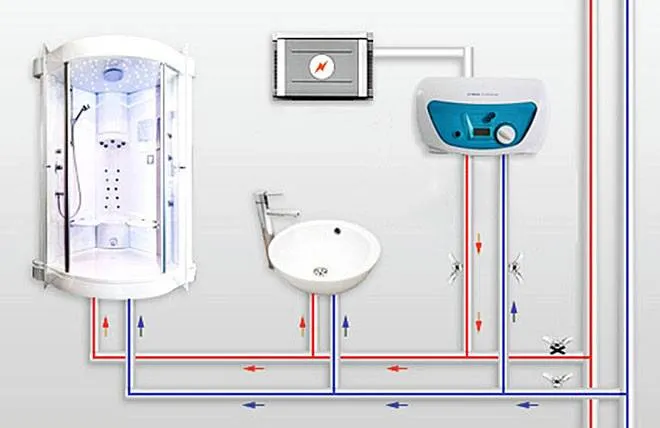

Подключение к системе смесителя производится гибким шлангом, идущим в комплекте. Собираем тройники и краны, подсоединяем их к системе.

Далее производится подключение аппарата к подающей трубе и выполняется разводка горячей воды.

Теперь устройство готово к работе. Осталось лишь проверить герметичность стыков. Облегчает задачу обычная бумажная салфетка или туалетная бумага. Если на импровизированном «тестере» обнаружена влага, то соединение подтягивается и снова проверяется до тех пор, пока тест не покажет «сухо».

Когда водонагреватель устанавливается в ванной комнате, можно подключить душ непосредственно к аппарату. Для этого нужно использовать душевую насадку, которая идет в комплекте с устройством. Дело в том, что в ней отверстия меньшего диаметра, нежели в стандартной душевой головке. При установке обычного душа, вода через нагреватель будет проходить с большей скоростью и не сможет хорошо прогреться.

При использовании водонагревателя нужно помнить о том, что его нельзя использовать без воды. Это приведет к перегреву ТЭНов и выходе их со строя. Поэтому при отключении устройства, сначала отключается электричество, а потом подача воды. Если ТЭН будет постоянно омываться водой, то прослужит верой и правдой долгое время.

А если еще на входе будет стоять фильтр, предотвращающий осаждение жестких солей, то будет вообще хорошо. Нагревательные элементы не так быстро обрастут «шубой», мешающей правильной теплопередаче.

Подсоединение к электросети

Схема подключения проточного водонагревателя к электросети является достаточно простой. Выполнить этот процесс вы сможете самостоятельно. Для выполнения подключения вам необходимо снять защитный экран устройства и завести в коробку с клеммой три провода. При выполнении этого процесса обязательно соблюдайте цветовую маркировку.

Установка проточного водонагревателя не может осуществляться без заземления. Вы имеете дело с водой и электричеством. Именно поэтому без заземления здесь просто не обойтись. Если нет заземления, то даже малейшая утечка тока может принести печальные последствия. Кроме, этого вам также необходимо установить УЗО. С его помощью вы легко сможете контролировать всю линию электросети. Если вам интересно, тогда можете прочесть про схемы установки инфракрасного обогревателя.

Это интересно: Как выбрать водонагреватель?

Как установить проточный нагреватель воды

Процесс установки проточного водонагревателя своими руками включает подготовительный период

В первую очередь важно правильно определиться с моделью. Чтобы выбрать прибор, оптимально подходящий по характеристикам, учитывают следующие факторы:

количество проживающих в доме людей;
максимальный расход горячей воды при одновременно открытых всех кранах;
количество водоразборных точек;
требуемая температура воды на выходе из крана.

Четко представляя требования, можно приступать к выбору проточного нагревателя подходящей мощности

Отдельно стоит обратить внимание на другие нюансы: сложность монтажа, цена, ремонтопригодность и наличие в продаже запчастей

Организация электроснабжения

Мощность бытовых проточных нагревателей варьируется от 3 до 27 кВт. Старая электропроводка такой нагрузки не выдержит. Если безнапорный прибор, рассчитанный на 3 кВт, еще можно подключить к существующей электросети, то мощные напорные модели требуют прокладки отдельной линии.

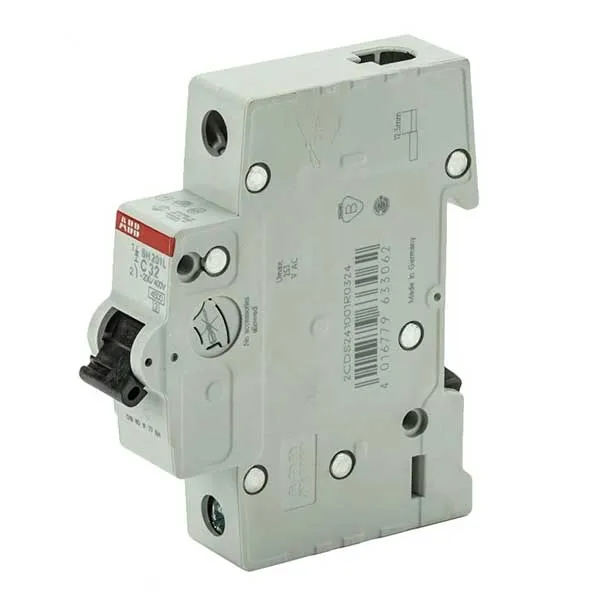

Мощный водонагреватель нельзя подключать к розетке. От прибора прокладывают прямую линию к электрическому щиту. В цепи предусматривают УЗО. Защитный автомат подбирают согласно мощности проточного электроприбора. По стандарту показатель составляет 50–60 А, но нужно смотреть инструкцию прибора.

Сечение кабеля подбирают аналогично с учетом мощности нагревателя, но не менее 2,5 мм 2 . Провод лучше взять медный и обязательно трехжильный. Без заземления проточным водонагревателем пользоваться нельзя.

Выбор места установки

Выбор места расположения водонагревателя определяется удобством и безопасностью пользования прибором:

Устанавливая в квартиру водонагреватель, важно выбрать место, чтобы к прибору был свободный подход. На корпусе имеются кнопки управления. Все члены семьи будут выставлять оптимальную температуру воды по своему предпочтению.
Монтаж электроприбора осуществляют так, чтобы во время пользования душем или мойкой на его корпус не попадали брызги воды.
Прибор ставят максимально ближе к водоразборным точкам и электрическому щиту с учетом удобного подключения к водопроводу.

Все члены семьи будут выставлять оптимальную температуру воды по своему предпочтению.
Монтаж электроприбора осуществляют так, чтобы во время пользования душем или мойкой на его корпус не попадали брызги воды.
Прибор ставят максимально ближе к водоразборным точкам и электрическому щиту с учетом удобного подключения к водопроводу.

Выбор места установки зависит от типа проточного прибора:

Безнапорные маломощные модели рассчитаны на подключение одной водоразборной точки. Водонагреватель часто выполнен в виде смесителя, устанавливаемого на раковину. Безнапорные модели крепят под мойкой или сбоку раковины. Прибор может комплектоваться шлангом с душевой лейкой. Оптимально будет устанавливать проточный водонагреватель в ванной возле душевой кабинки. При возникновении вопроса, как подключить проточный водонагреватель безнапорного типа, ответ один – по максимуму ближе к смесителю.
Напорные мощные модели способны обеспечить горячей водой более двух водоразборных точек. Допускается установка электроприбора возле стояка холодной воды. При такой схеме во все краны квартиры будет поступать горячая вода.

Наличие на водонагревателе маркировки IP 24 и IP 25 означает защиту от прямого попадания струй воды. Однако рисковать не стоит. Лучше расположить электроприбор в безопасном сухом месте.

Монтаж на стену

Выполняется установка проточного водонагревателя на стену методом подвешивания. В комплекте с изделием идут дюбеля с саморезами, крепежная планка, кронштейны. Выполняя монтаж электрического водонагревателя проточного типа, учитывают два важных нюанса:

Прочность опоры. Отлично подойдет стена из твердых материалов. Прибор характеризуется легким весом. Его разрешается закреплять даже на стену из гипсокартона. Главное, чтобы простенок не шатался, а под ГКЛ была предусмотрена закладная для надежной фиксации кронштейнов.
При монтаже соблюдают идеальную горизонтальность корпуса проточного прибора. При малейшем наклоне внутри камеры водонагревателя образуется воздушная пробка. Не омываемый водой ТЭН на этом участке быстро перегорит.

Монтажные работы начинают с разметки. Крепежную планку прикладывают к стене и карандашом отмечают места сверления отверстий

Важно на этом этапе выставить уровнем горизонтальность. По нанесенной разметке сверлят отверстия, молотком вбивают пластиковые дюбеля, после чего прикручивают крепежную планку саморезами. Несущая основа готова

Теперь к планке осталось закрепить корпус водонагревателя

Несущая основа готова. Теперь к планке осталось закрепить корпус водонагревателя.

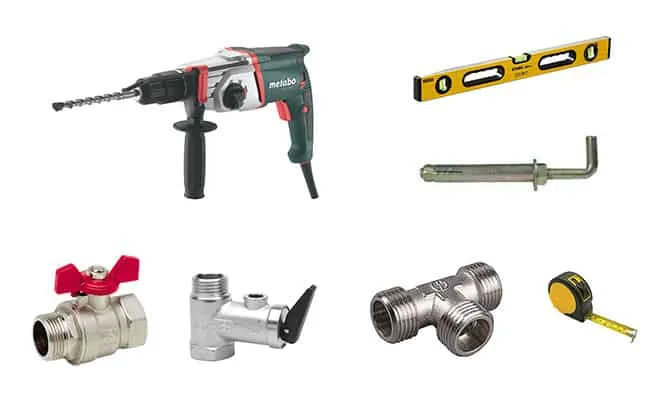

Необходимые инструменты

Установка водонагревателя накопительного своими руками не вызывает сложностей. Нужно придерживаться правил и приобрести специальные инструменты:

электродрель или перфоратор;
измерительную рулетку для расчета длины;
сверло для кафельной плитки;
клапаны; гибкие шланги;
маркер; ФУМ-лента или пакля с пастой для герметизации;
крепеж (дюпеля, крюки);
трехжильный кабель, такой длины, чтобы он доходил до счетчика;
уровень, чтобы монтируемый прибор был ровно расположен на стене;
гаечные ключи;
плоскогубцы;
труборез или болгарка.

Дополнительные инструменты:

сварочный аппарат с плашками;
паяльник;
пресс-клещи, калибровка.

Когда все нужные для монтажа водонагревателя инструменты выбраны, можно подумать о его расположении.

Дачный вариант водонагревателя

На даче можно изготовить самодельные солнечные водонагреватели. Недостатком таких устройств является только отсутствие нагрева во время пасмурной погоды. Солнечный водонагреватель изготавливается из следующих материалов и деталей:

Также потребуется приобрести расходные материалы для крепления материалов и различные переходники для подключения труб. Кроме этого нужно будет купить циркуляционный насос малой мощности.

Изготовлением водонагревателя, работающего от солнечной энергии, можно заняться в такой последовательности:

Дачный водонагреватель, сделанный своими руками, устанавливается следующим образом:

После подключения насоса к электричеству масло будет нагреваться за счёт солнечного излучения, которое будет легко проходить через поликарбонатную пластину. Также в устройстве образуется парниковый эффект, который позволит эффективно использовать устройство даже во время переменной облачности.

Нагретое масло будет передавать воде тепло в резервуаре с установленной морозильной камерой, поэтому его следует утеплить монтажной пеной. Забор горячей воды может быть принудительным с использованием насоса или самотёком, но для этого потребуется установить бак, как можно выше. Для того чтобы нагретое масло на пути к теплообменнику не остывало металлопластиковые трубы следует покрыть по всей длине монтажной пеной.

Изготовление самодельного водонагревателя не только позволит сэкономить денежные средства, но и получить бесценный опыт конструирования сложных устройств своими руками. Если самостоятельно необходимо сделать электродный прибор, то следует обязательно помнить о технике безопасности при обращении с устройствами, работающими на электричестве.

Источник

Как установить проточный нагреватель воды

Процесс установки проточного водонагревателя своими руками включает подготовительный период

количество проживающих в доме людей;
максимальный расход горячей воды при одновременно открытых всех кранах;
количество водоразборных точек;
требуемая температура воды на выходе из крана.

Четко представляя требования, можно приступать к выбору проточного нагревателя подходящей мощности

Организация электроснабжения

Сечение кабеля подбирают аналогично с учетом мощности нагревателя, но не менее 2,5 мм2. Провод лучше взять медный и обязательно трехжильный. Без заземления проточным водонагревателем пользоваться нельзя.

Выбор места установки

Выбор места расположения водонагревателя определяется удобством и безопасностью пользования прибором:

Устанавливая в квартиру водонагреватель, важно выбрать место, чтобы к прибору был свободный подход. На корпусе имеются кнопки управления

Выбор места установки зависит от типа проточного прибора:

Безнапорные маломощные модели рассчитаны на подключение одной водоразборной точки. Водонагреватель часто выполнен в виде смесителя, устанавливаемого на раковину. Безнапорные модели крепят под мойкой или сбоку раковины. Прибор может комплектоваться шлангом с душевой лейкой. Оптимально будет устанавливать проточный водонагреватель в ванной возле душевой кабинки. При возникновении вопроса, как подключить проточный водонагреватель безнапорного типа, ответ один – по максимуму ближе к смесителю.
Напорные мощные модели способны обеспечить горячей водой более двух водоразборных точек. Допускается установка электроприбора возле стояка холодной воды. При такой схеме во все краны квартиры будет поступать горячая вода.

Монтаж на стену

Прочность опоры. Отлично подойдет стена из твердых материалов. Прибор характеризуется легким весом. Его разрешается закреплять даже на стену из гипсокартона. Главное, чтобы простенок не шатался, а под ГКЛ была предусмотрена закладная для надежной фиксации кронштейнов.
При монтаже соблюдают идеальную горизонтальность корпуса проточного прибора. При малейшем наклоне внутри камеры водонагревателя образуется воздушная пробка. Не омываемый водой ТЭН на этом участке быстро перегорит.

Несущая основа готова. Теперь к планке осталось закрепить корпус водонагревателя.

Правила установки водонагревателя — правильный монтаж

Если с установкой проточного водогрейного прибора, как правило, не возникает проблем, то самостоятельный монтаж устройства накопительного типа может осложняться необходимостью создать бойлеру определенные условия.

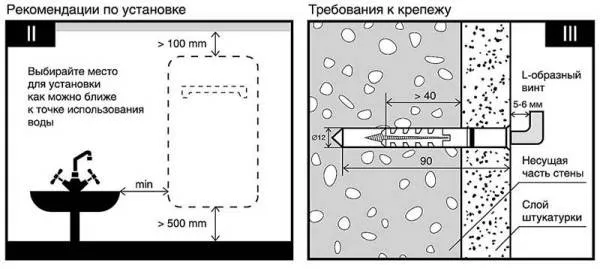

При установке такого оборудования в обязательном порядке учитывается ширина и высота стены, выделенной под крепление прибора, а также габариты выступа накопительного водонагревателя.

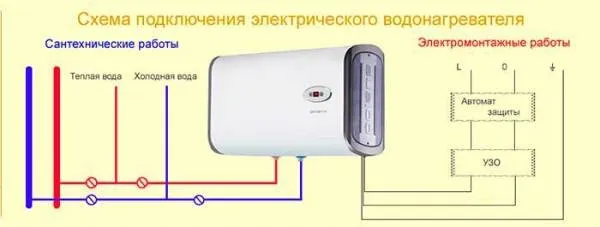

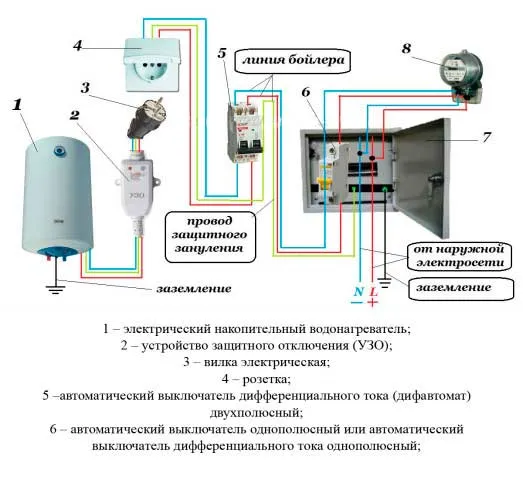

Схема подключения электрического накопительного водонагревателя

Особого внимания требует выбор крепежных элементов с учетом материала стены. Не следует осуществлять подключение к одному электрическому кабелю, помимо водогрейного устройства, других мощных бытовых приборов. Кроме всего прочего, запрещено производить подсоединение прибора напрямую к электрическому автомату.

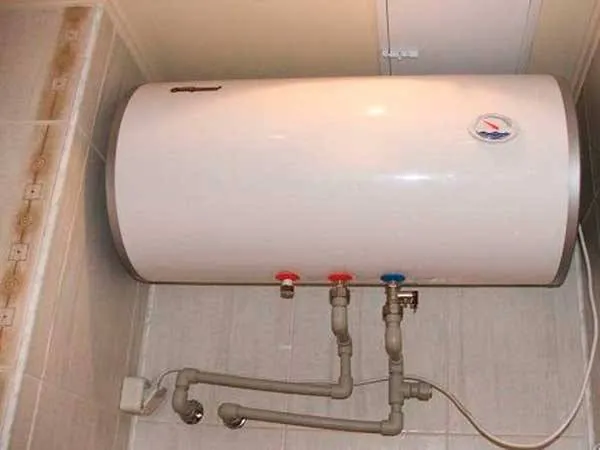

Горизонтальные накопительные приборы устанавливаются строго в горизонтальном положении, а водогрейные устройства вертикального типа — только вертикально.

Предостережение

Делая водонагреватель проточный своими руками, вы должны четко осознавать, что только на вас лежит ответственность за диагностику и проверку прибора на предмет неисправности. При сборке агрегата следует быть предельно аккуратным. Неправильная сборка может привести к непредсказуемым последствиям.

Перед первым пуском и раз в три месяца советуем проверять состояние проводов, контактов и сварочных швов.Прежде чем включать ТЭН, не забудьте осуществить подачу воды. В противном случае жидкость в приборе начнет кипеть, а электрический нагреватель на основе трубок выйдет из строя.

Инструкция по монтажу электрической модели

Перед началом работ нужно изучить всю документацию, которая идет в комплекте к бойлеру. Есть несколько хитростей, которые помогут установить его так, чтобы он работал дольше гарантийного срока.

Проверка электросети и подготовка

Современные приборы имеют большую мощность. Не каждая проводка сможет выдержать таких потребителей энергии. Поэтому перед покупкой нужно оценить, насколько надежная в квартире электропроводка.

Выбор места для установки

Удобнее всего повесить водонагреватель в ванной комнате над раковиной. Если предусмотрен душевой шланг, тогда подвешивают над ванной. Маленькие устройства можно спрятать в тумбе под раковиной.

Некоторые приборы защищены от попадания брызг. Если защиты нет, нужно устанавливать в самом сухом месте. В случае раздельного санузла монтаж нагревателя в туалете — это не лучшее решение, так как на нем располагаются кнопки регулировки напора и температуры.

Выбор места расположения водонагревателя определяется удобством и безопасностью .

Порядок монтажа на стену

Петли и кронштейны для подвешивания устройства продаются в комплекте с ним. Остается только сделать отверстия

Важно повесить прибор строго горизонтально. Иначе в нем будут появляться воздушные пробки, что грозит выходом из строя деталей

Подключение к электросети

Нужно отключить электричество в квартире и протянуть кабель через отверстие в задней стенке водонагревателя. Далее бойлер вешают на дюбель-гвозди и проверяют уровнем. Теперь нужно подключить провода внутри, в соответствии с цветной маркировкой. Они зачищаются и вставляются в клеммную коробку. Зафиксировать их можно, затянув клеммные винты. Подключать агрегат можно только при наличии заземления и устройства автоматического отключения. Его ставят в распределительный щиток.

Варианты подключения воды

Существует два варианта соединения с трубами: выше уровня на стене и ниже уровня под раковиной. Водонагреватели имеют вход для холодной воды и выход, который нужно подключить к смесителю. Недорогие модели на выходе имеют душ. Во время монтажа нужно не забывать все места соединений и шланги с прокладками закрывать фум-лентой, чтобы избежать протечек.

Из чего сделать электрический проточный водонагреватель своими руками

Подойдет любая небольшая кастрюлька или маленькое железное ведро с крышкой. Если взять емкость на 10 – 15 литров, а такую легко найти, то нагреватель получится смешанного типа – проточно-накопительный. Разницы мало в принципе, но размер будет значительно больше. Чтобы долго не возиться с установкой ТЭНа (например, ЭВН F00 3000W 85A10/3,0J220, на 3 кВт), делаем в районе дна емкости пару отверстий под монтаж. Понадобится пара резиновых прокладок, которые следует разместить внутри. Снаружи ТЭН притягивается парой гаек. Это обеспечит прогрев воды по всему объему.

Поскольку водонагреватель своими руками мы делаем проточный, то вода внутрь должна входить прямо через спираль. Для этого сверлим в днище ведра отверстие, присоединяем туда сливной штуцер на пол или три четверти дюйма, либо резьбовой латунный ниппель (иногда их называют фитингами), какой лучше стыкуется с системой водоснабжения. К такому уже можно подсоединять стояк, в том числе и пластиковые трубы. На выходе ставим металлический шаровой кран сливной со штуцером, на который будет надеваться насадка для душа при необходимости. Стоит такая штуковина порядка 140 рублей и использоваться может в хозяйстве для самых разных целей. А в отсутствии шарового крана электрический проточный водонагреватель будет служить рукомойником.

Это не единственный вариант, допускается и на выходе самодельного электрического водонагревателя поставить латунные резьбовые фитинги, к которым уже стыковать подводку. (См. также: Ремонт водонагревателей Термекс своими руками)

Итак, у нас получился кипятильник, который минут за 20 нагреет ведро на 10 литров, а более маленькую емкость мгновенно. Чего в нем не хватает? Мы договорились, что за уровнем воды будем следить вручную. Для этого достаточно подать напор и открыть кран выключенного самодельного электрического проточного водонагревателя. Если все в порядке, то врубаем питание. Однако три вещи еще придется доделать, это как минимум:

Регулятор температуры в виде термостата любого вида.

Герметизация и заварка емкости, чтобы она держала давление.

Утепление корпуса, чтобы не терять энергию и не обжечься.

Последнее многим может показаться лишним в емкости такого объема, уговаривать не будем, а вот заземлить ее на огород нужно обязательно, чтобы током не убиться. Выкопайте яму на грядках и заройте там раму из стали. Стальная лента заводится в дом и служит заземлением. Про дифференциальное устройство защиты также не забываем. Через такое работает любой заводской электрический водонагреватель, если не имеется встроенного автомата для аварийного отключения, как в Термекс Champion. Что использовать в качестве термостата?

Обычно в электрочайнике перегорает спираль. Чаще всего там имеется плоский нагревательный элемент, под которым идет дуга, внутри которой нихромовая или фехралевая проволока, обсыпанная порошком для электрической изоляции. Мы выкидываем эту часть, а термостат (который налеплен на колбу) и кнопку включения берем себе. У нас получается почти готовый элемент управления, теперь самое время подумать о корпусе самодельного электрического водонагревателя. Ничего на ум лучше не приходит, как взять жесть и выгнуть из нее. Под контакты спирали оставим одно большое отверстие, чтобы можно было заменить в случае чего. (См. также: Как работает накопительный водонагреватель)

Датчик термостата приклеиваем в районе ТЭНа для контроля текущей температуры. Кнопку выводим на наружный корпус из жести, чтобы удобно было пользоваться. Между ведром и дном корпуса кладем минимум три деревянных кубика с поперечиной порядка 3 см. Междустенок заливаем пенополиуретаном (хотя нам больше нравится вариант эковаты). Можно обойтись без теплоизоляции? Да, но все равно нужно куда-то смонтировать выключатель. Устройство удобно тем, что за ручку его можно подвесить на любое дерево или длинный гвоздь. Главное держите его подальше от душа, где будет кто-то мыться.

Крышку варим аргоновой сваркой полуавтоматом, можно переменным током. После выполнения операции проверяем на наличие течей самодельный электрический проточный водонагреватель при нормальной температуре. Если все в порядке, начинаем пользоваться. Преимущества конструкции в том, что многие детали можно взять из сломанных бытовых приборов, которые имеются в квартире у многих. А подойдет ли сюда ТЭН в виде дуги от плоского нагревателя электрочайника? Мы считаем, что да. Необходимо предварительно прозвонить сопротивление изоляции (не менее 30 МОм) и самой спирали (порядка 28 Ом). Если все в порядке, пользуйтесь на здоровье. Контакты можно залить любым компаундом для электромонтажа, который только удастся найти.

Пробный запуск

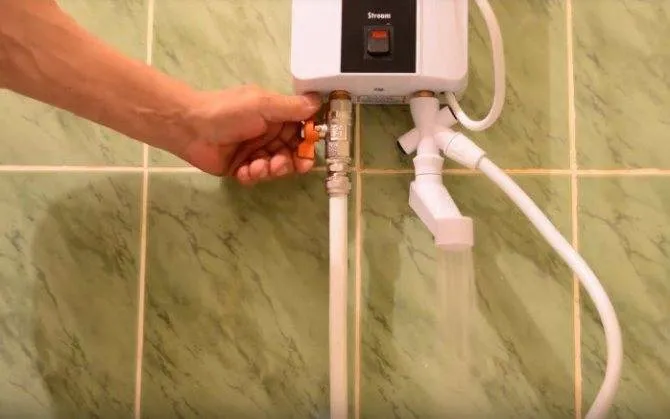

Перед запуском напорной модели следует перекрыть трубу подачи горячей воды в квартиру. Открыть вентили холодной и горячей воды на водонагревателе.
Открыть вентиль у безнапорной модели с душевой насадкой. Перед любым запуском надо водогрейку наполнить водой.
При включении сначала включается кран, а потом водонагреватель. А при выключении отключают сначала прибор, а затем перекрывают воду.
Выберите необходимую мощность для нагрева воды.
Включите воду, а затем водонагреватель и подождите несколько минут, пока вода нагреется. Убедитесь в нормальной работе прибора и отсутствии протечки в соединениях.
Отключите прибор и закройте воду.

Важно! Подобные приборы оснащены фильтрами, чистоту которых следует контролировать. При отсутствии такого фильтра можно установить его самим

Если вода в вашем водопроводе жесткая, то тэн надо будет периодически избавлять от накипи.

Подключить проточный водонагреватель можно и самому. Но это требует правильного подключения к электрощиту и к водопроводным трубам. Если у вас нет необходимых навыков или сам процесс подключения вызывает сомнения, то лучше обратиться к профессионалам.

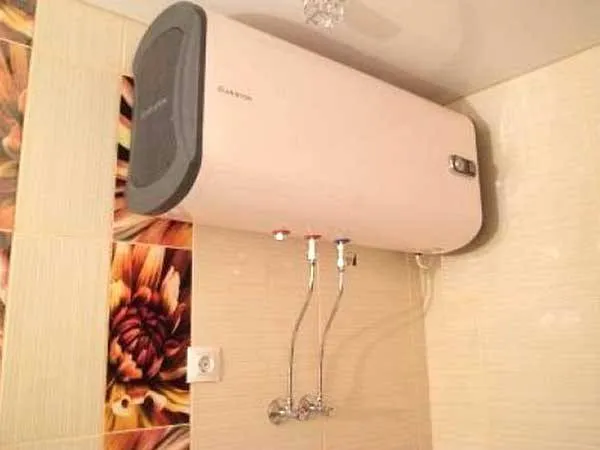

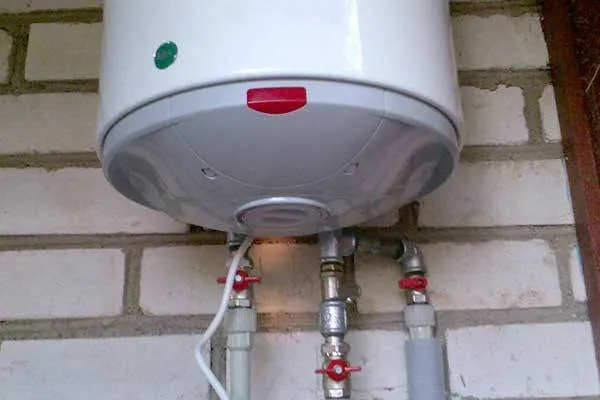

Установка накопительного водонагревателя

Примерно так же производиться монтаж накопительного водонагревателя.

Вначале выбирается место расположения бойлера. К нему должен быть хороший доступ для проведения обслуживания.

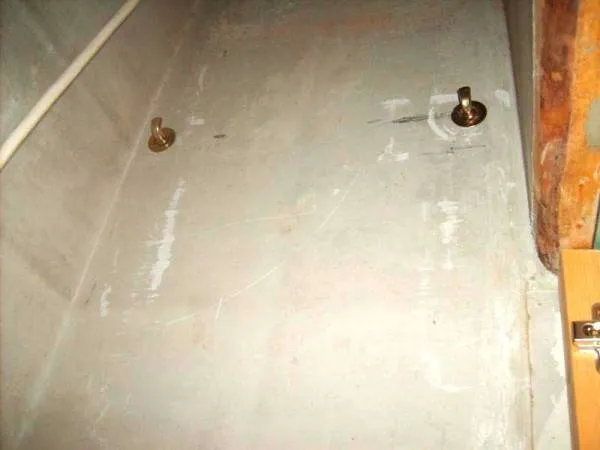

Затем производятся все замеры и сверление отверстий для установки монтажных крюков.

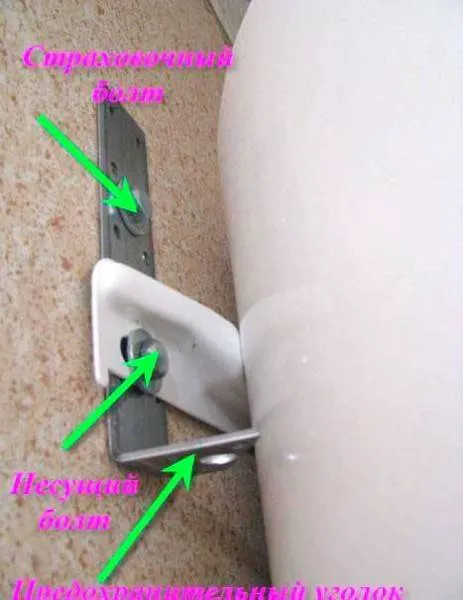

Дополнительно может понадобиться установка страхующих болтов.

Другой способ.

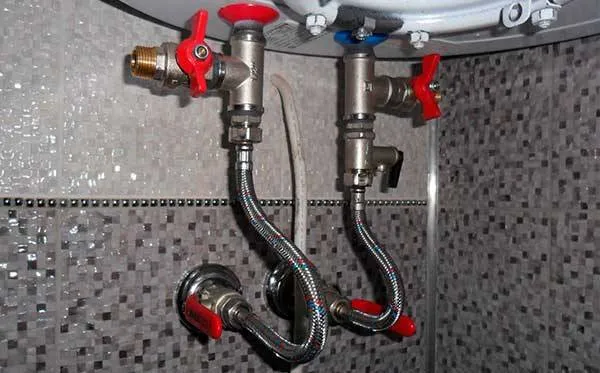

Затем производится подключение водоснабжения. Если в дом заходит только трубопровод с холодной водой, то в него врезается тройник, а на него уже запорный кран.

На подводящем выводе в бойлер должен располагаться предохранительный клапан, которым обеспечивается поддержание нужного давления в бойлере.

Поскольку в этом клапане имеется вывод для воды, то к нему нужно будет подсоединить силиконовую трубку, конец которой вывести в слив.

К выходу из бойлера присоединяется шланг, по которому горячая вода будет подаваться на трубопровод, ведущий к потребителям.

Поэтому прокладку этого трубопровода желательно произвести заранее.

После производится подключение нагревателя к электрической сети. Подключение лучше производить к распределительной коробке, расположенной ближе всего к счетчику. Сейчас уже для этих целей можно использовать умные розетки, но нужно знать модели, которые могут выдержать большую нагрузку.

Провод желательно укладывать в штробу с последующей ее заделкой. Недалеко от бойлера в проводку нужно установить автоматический выключатель.

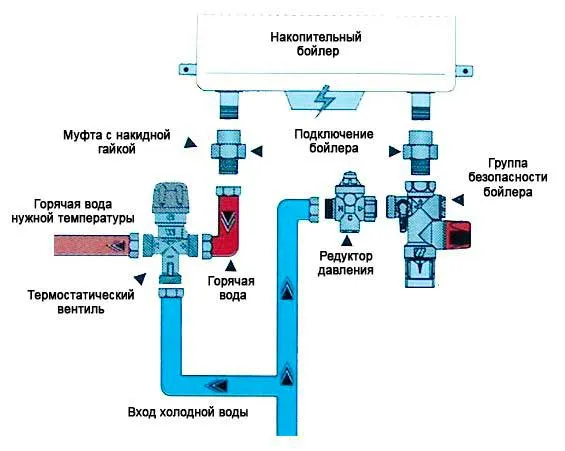

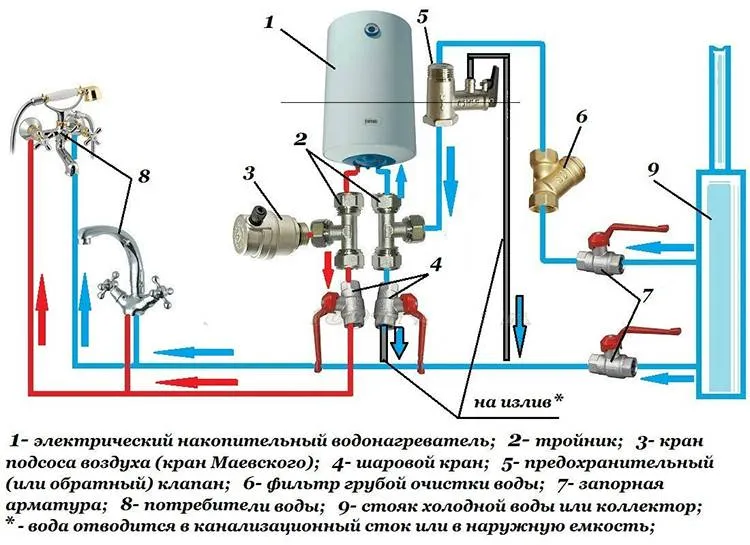

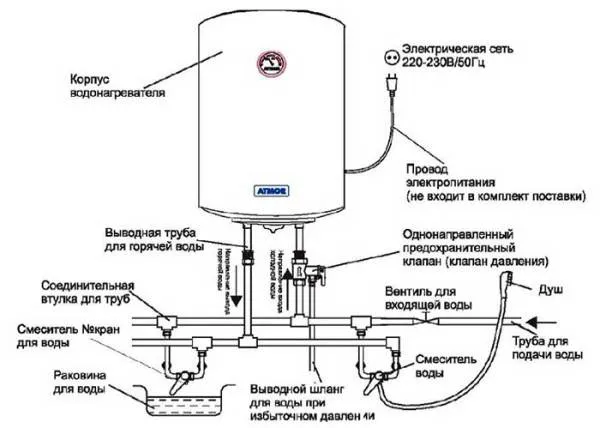

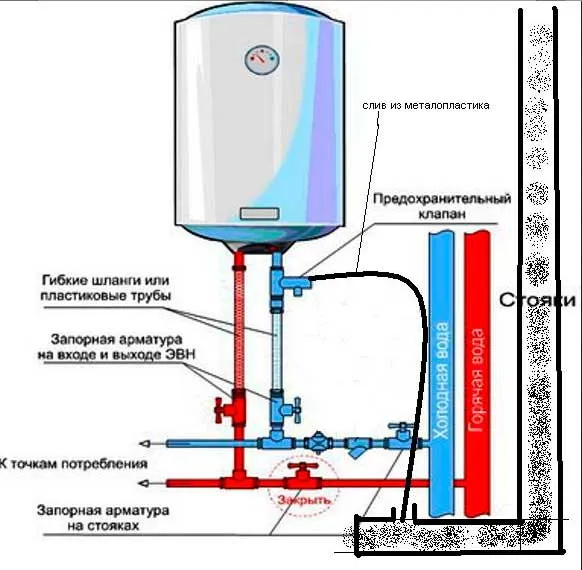

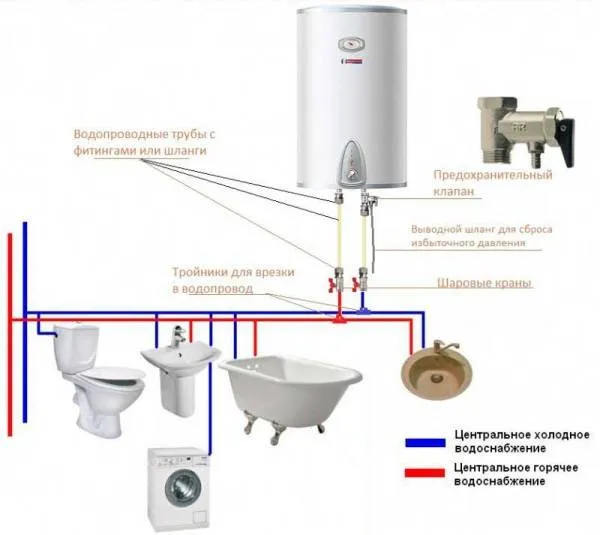

Принципиальная схема установки бойлера.

Если в дом заходит и трубопровод с горячей водой, то нужно будет производить врезку выводящего патрубка с бойлера в этот трубопровод и установку еще одного тройника и двух дополнительных кранов.

После понадобиться закачка нагревателя водой. Для этого нужно открыть один из кранов точки потребления, а после уже – кран подачи воды на нагреватель.

Если имеется подключение к трубопроводу централизованной горячей воды, кран, установленный перед тройником нужно закрыть и открыть кран на выводе из бойлера.

Вода, заполняя систему, будет выталкивать имеющийся в системе воздух и тот будет выходить через кран точки потребления.

Во время закачки нужно осмотреть все соединения трубопроводов на наличие течей.

При надобности соединения можно подтянуть. Если после подтяжки течь сохраняется, соединение лучше перепаковать, предварительно перекрыв все краны подачи и слив воду из системы.

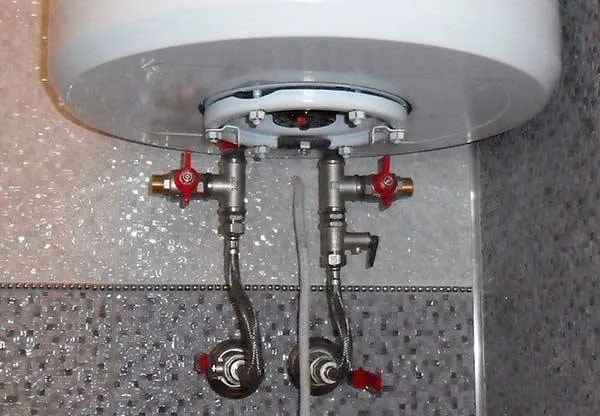

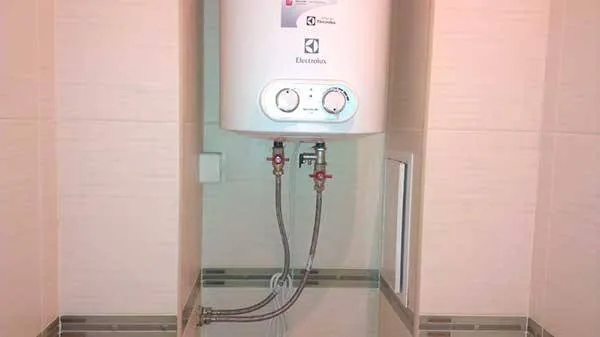

Примеры установки бойлера.

После заполнения систем водой, выполняется подключение бойлера к сети.

Обзор вариантов установок

Установка накопительного водонагревателя

Для начала следует выбрать место, где вы будете подключать водонагреватель своими руками.

Тут есть несколько критериев, то распределим по важности:

Наличие водопроводных труб рядом – установка накопительного нагревателя не должна быть осложнена прокладкой длинной системы снабжения водой.
Безопасность эксплуатации будет во многом зависеть от того, насколько правильно вы сделаете подключение электрического нагревателя к электросети 220 В. Желательно, чтобы была выделена отдельная силовая линия на групповом автомате.
Возможность резки в систему ГВС, которая уже есть таким образом, чтобы прогретая вода не попадала в общую домовую систему. Данный вопрос не относится к отдельным частным домам.
Наличие прочных стен, на которых можно будет безопасно устанавливать бойлер своими руками.

Чаще всего целесообразной является монтаж водного нагревателя именно в ванной комнате. Дело в том, что там проложен водопровод, есть горячая труба и основная точка для потребления.

Но могут быть следующие проблемы:

Подключение бойлера к электрической сети для ванной комнаты является не самым удачным решением в том плане, что это может быть небезопасно. Но если вы выполните все требования по ТБ, то такой проект имеет место быть. О том, как правильно выполнить подключение бойлера к электрической сети в помещении с высоким уровнем влажности, рассказано в правила устройства электрических установок (ПУЭ). Если кратко, то коммутационные устройства в виде автоматов и розеток должны быть расположены за пределами ванной, нельзя допускать одновременного касания заземленных предметов и электрической установки. Кроме того, следует сделать заземление согласно ПУЭ. Обязательно должно быть УЗО.

Крепление к стене. Установка накопительного бойлера своими руками возможна, и есть несколько способов. Проблема может возникнуть из-за качества стен. Блоки в санитарных узлах типичных квартир представляют собой конструкции из бетона с толщиной стенки 6-9 см. Бочка бойлера в 100 кг просто упадет даже при самых качественных анкерах. Оптимальным вариантом будет просверлить насквозь стену (в вентиляционный канал или стену) и прикрепить не на обычные анкера, а на болты через стальную пластину с тыльной стороны.
Естественно, что если есть капитальная стенка, то вопрос с креплением даже не стоит. Тут остается лишь загнать анкера с длиной от 12 до 15 см, и можно будет повесить хоть 300 кг. Далее нужно врезаться в систем снабжения воды. Типичная схема представлена на фото внизу. В магистрали, которая идет от стояков к потребителя (смеситель или кран) должны быть врезаны вентили и тройники к бойлеру. Между стояком и врезкой обязательно должен быть запорный кран. Система будет функционировать так – перекрываем вентиль после горячей трубы, открываем запорный вентиль на прогретую воду. Остается пользоваться бойлером, причем нагретая вода не будет идти в общую систему. Если требуется использовать централизованное горячее водоснабжение, нужно лишь перекрывать запорные вентили до бойлера, а краны от стояка открыть.

Монтаж проточного электрического нагревателя

Установка проточного устройства не будет предусматривать сложного врезания в систему и монтаж запорных кранов. Вам нужно подключить миниатюрный бойлер к электричеству, и можно завести его на вход источника водоснабжения. Главное, чтобы был хороший напор воды. В проточных нагревателях сильная система нагревания, и при слабом потоке она начнет закипать внутри, а защита от перегреваний будет отключать прибор. Для подключения бойлера проточного типа в электрической схеме подключения обязательно следует предусматривать заземление и устройство защитного отключения. Фактически, при использовании прогретой воды и одновременной работе бойлера вы как будто контактируете с самим нагревателем. При электрических перебоях система безопасности должна сразу же обесточивать нагреватель.

Частые ошибки монтажа

Установить проточный электрический водонагреватель способен любой человек без навыков сантехника и опыта работы с электричеством

Чтобы прибор работал исправно, важно учесть ряд частых ошибок монтажа:

при нежелании прокладывать отдельную линию происходит перегрузка общей электропроводки, что приводит к ее перегоранию;
подсоединение к водопроводу некачественными трубами с зауженным сечением грозит затоплением квартиры и выходом из строя нагревателя;
при неправильно подобранной мощности электроприбора из крана течет холодная вода или идет перерасход электроэнергии;
перепутанные на клеммах провода образуют короткое замыкание;
если водогрейный прибор далеко установлен от водоразборной точки, приходится много сливать холодной воды до появления жидкости нужной температуры.

Ошибки монтажа продумывают еще до начала выбора модели, а также места расположения водонагревателя.

Проточный водонагреватель занимает мало места в квартире. Электроприбор удобен для использования в виде вспомогательного источника ГВС при отключении централизованной подачи горячей воды.

Подключение лейки и крана

Откручиваете с вашей стационарной лейки-душа шланг подачи воды и накручиваете его на входное отверстие проточника (синего цвета). Там и там резьба одинаковая – ½ дюйма.

При необходимости поменяйте внутреннюю резиновую прокладку (идет в комплекте).

На второй выход красного цвета накручиваете шланг с заводской лейкой от нагревателя.

Таким образом, то что у вас раньше было лейкой от душа – стало подачей холодной воды в проточник. А лейка со шлангом из комплекта – это та самая горячая вода на выходе.

Ошибка №5
Никогда не устанавливайте на выход никаких кранов или вентилей.

Хотя такие штуки и имеют внутреннюю защиту, но бывали случаи, когда при падении давления в системе происходил перегрев внутри нагревательного элемента с образованием пара и все это взрывалось.

Поэтому, когда вода из-под крана течет еле-еле (давление менее 0,03мПа), не пользуйтесь таким нагревом и выключайте все кнопки на корпусе, а лучше сразу выдергивайте вилку из розетки. Это поможет избежать нештатных ситуаций.

Что касается рабочего давления в системе, то такой прибор должен быть рассчитан на уровень до 0,6мПа. Смотрите параметры в инструкции при покупке.

Для первого запуска проточного водонагревателя перекрываете общий вентиль ГВС на входе в квартиру, и переводите положение переключателя на смесителе с крана на лейку.

Далее открываете на 10-20 секунд кран горячей воды и выгоняете воздух из труб. Только после этого можно запускать обогрев на среднем или минимальном уровне.

Помимо лейки в выходное отверстие можно вкрутить специальный тройник, а уже к нему присоединить кран-смеситель из комплекта. Это если прибор ставить над раковиной.

На тройнике имеется переключатель-кнопка с душа на кран.

На этом в принципе и все. Кипятка и мощного напора от такой времянки не ждите, не говоря уже про тропический душ. Но помыться под теплой водичкой в летний период вполне сгодится.

Если у вас нет стационарной лейки от душа или водонагреватель устанавливается на кухне, тогда придется сделать отпайку на любом ровном участке основной трубы через тройник и подключаться уже от нее гибкой подводкой.

Как спрятать проточный водонагреватель?

Существует несколько способов спрятать проточный водонагреватель, вот некоторые из них:

Установить его в шкафчик или ящик: можно установить проточный водонагреватель в небольшой шкафчик или ящик, который можно закрывать, когда он не используется. Шкафчик или ящик можно сделать самостоятельно или купить готовый в магазине.
Установить его за панелью: можно установить проточный водонагреватель за панелью или экраном, который будет скрывать его от взглядов. Это можно сделать самостоятельно или обратиться к профессионалам за помощью.
Установить его в специальный кожух: на рынке существуют специальные кожухи для проточных водонагревателей, которые можно использовать для их спрятывания. Кожух может быть выполнен из разных материалов, например, металла или пластика.
Установить его в подвесной потолок: если у вас есть подвесной потолок, можно установить проточный водонагреватель в него. Таким образом, он будет скрыт от взглядов и не займет место в ванной комнате.

Не забывайте, что при установке проточного водонагревателя важно соблюдать все необходимые правила безопасности и следовать инструкциям производителя.

Видео. Как подключить? Electrolux Smartfix . Проточный водонагреватель.

Добавить комментарий Отменить ответ

Для отправки комментария вам необходимо авторизоваться.
