Простое и быстрое подключение проточного водонагревателя — схема и инструкции
Содержание
Преимущества электрических водонагревателей
Схема подключения проточного водонагревателя
Установка проточного электрического водонагревателя
Варианты включения в установку
Установка проточного водонагревателя над раковиной
Как установить проточный водонагреватель под раковиной
Душ или ванна
Электрические подключения
Материалы – что понадобится для монтажа проточного напорного водонагревателя
Какие нужны инструменты
Коротко о главном
Если вы рассматриваете возможность установки проточного электрического водонагревателя, чтобы снизить расходы на горячую воду, мы предоставим вам рекомендации по выбору и подскажем, какой тип обогревателя может быть вам наиболее полезен. Также, мы можем поделиться с вами информацией о схеме подключения такого проточного водонагревателя.
Установленный проточный водонагреватель
Преимущества электрических водонагревателей
Электронагреватели используются, когда невозможно использовать источник горячей воды, подготовленной централизованно, или когда расстояние от подключения проточного водонагревателя к системе водоснабжения слишком велико.
На практике чаще всего решаемся на такое решение в трех случаях, когда умывальник или раковина:
- они расположены в удаленной, например, пристроенной части здания;
- мы используем их изредка, например, на даче, куда мы приезжаем только по выходным;
- устанавливаются в хозяйственной постройке без установки горячего водоснабжения.
Накопительные нагреватели характеризуются периодическим, циклическим режимом работы – водица довольно долго нагревается в баке и хранится в нем, а ее количество зависит от мощности этого оборудования.

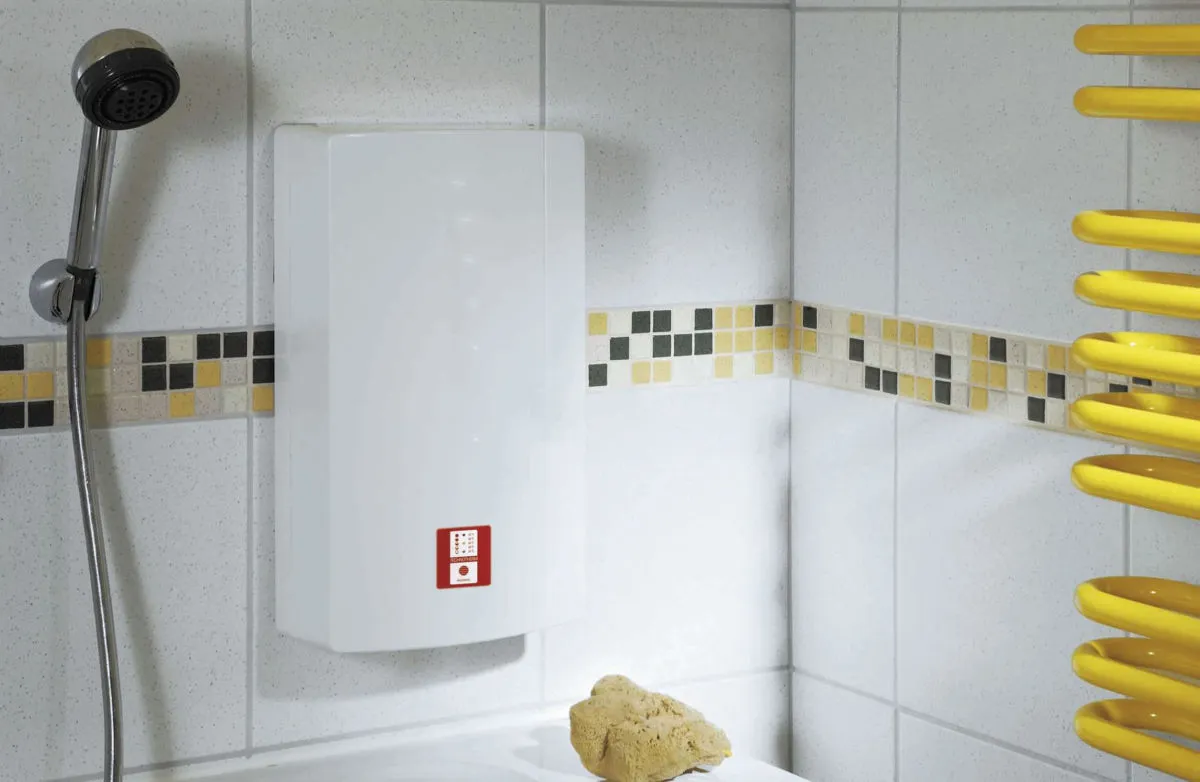

Как выглядит проточный агрегат в ванной комнате
Мы выбираем такие устройства в основном тогда, когда ими пользуемся редко (например, умывальник в подсобном помещении), а также там, где есть большой расход кипятка (душ на даче, где мы часто принимаем гостей).
Схема подключения проточного водонагревателя
Важным фактором при выборе типа электронагревателя является допустимое потребление тока для установки, что в основном ограничивает возможность установки проточных устройств, эффективность которых обеспечивает комфортное использование теплой воды, составляет 2-3 литра расхода в минуту, что при среднем нагреве на 30 ° C связано с обеспечением 4-6 кВт тепловой мощности.

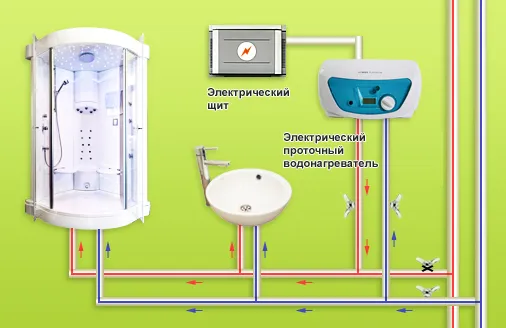

Схема: как производится подключение проточного водонагревателя
Газовый нагреватель должен быть подключен в соответствии с инструкциями по установке, предоставленными производителем обогревателя конкретного типа. В целях обеспечения безопасной эксплуатации и требования гарантии установка должна выполняться только лицом или компанией, уполномоченными на это. При установке и подключении необходимо соблюдать все предписанные размеры. Если в чертежной документации рядом с размерами есть буквы, значит, выпускается несколько типоразмеров утеплителей этого типа. Буквы тогда означают разную длину. Эти длины определены на основании другой информации, предоставленной производителем.
Газовые котлы, подключенные к системе дымоудаления, могут быть установлены в помещениях, где на 1 кВт мощности приходится не менее 1 м 3 пространства, а при закрытых окнах и дверях подача воздуха в стыки обеспечивает подачу воздуха из внешнего пространства не менее 1,6 м 3 / час на 1 кВт мощности прибора.
Нагреватель возле ванны
Установка проточного электрического водонагревателя
Водонагреватель не обязательно должен находиться в том же помещении, что и цилиндр, к которому подключен. Тем не менее, необходимо соблюдать условия размещения водонагревателя в соответствии с действующими правовыми нормами. Помимо TPG, одним из этих правил является также инструкция по установке, подключению и эксплуатации прибора, поставляемая производителем обогревателя.
Версии над раковиной ставятся рядом с выходящими из стены стояками. Нагреватели, особенно проточные, также могут заменить контур циркуляции горячей воды для бытового потребления, подаваемой на удаленный агрегат. Для этого подходят модели, оснащенные регулятором температуры нагрева и ограничителем, который отключит электропитание при достижении заданной температуры (защита от перегрева). Подводим его к трубе, подающей кипяток в батарею, и до тех пор, пока не поступит, уже нагретая в центральном устройстве (например, в бойлере), будет нагреваться непосредственно в санузлах.
Детальная установка приборов
Варианты включения в установку
В случае устройств под умывальником необходимые соединения будут выполнены с помощью жестких элементов с использованием пластиковых фитингов — проще всего использовать систему труб PEX и зажимные или сварные муфты из полипропилена (при наличии сварочного аппарата). Со стороны подачи нельзя использовать гибкие шланги, которые используются только для включения батарей.
Метод удаления подводящей трубы также определяет тип устанавливаемого агрегата, если мы хотим избежать серьезных изменений в установке. Проточная модель или емкостная без давления могут быть подключены к клемме питания, расположенной над умывальником, оснащенной специальной трехходовой батареей. Это позволит использовать как холодную, так и горячую воду.
При подключении непосредственно к концу выпускного отверстия водопровода необходимо обеспечить его устойчивое крепление, поскольку соединение будет передавать усилия, связанные с управлением краном.

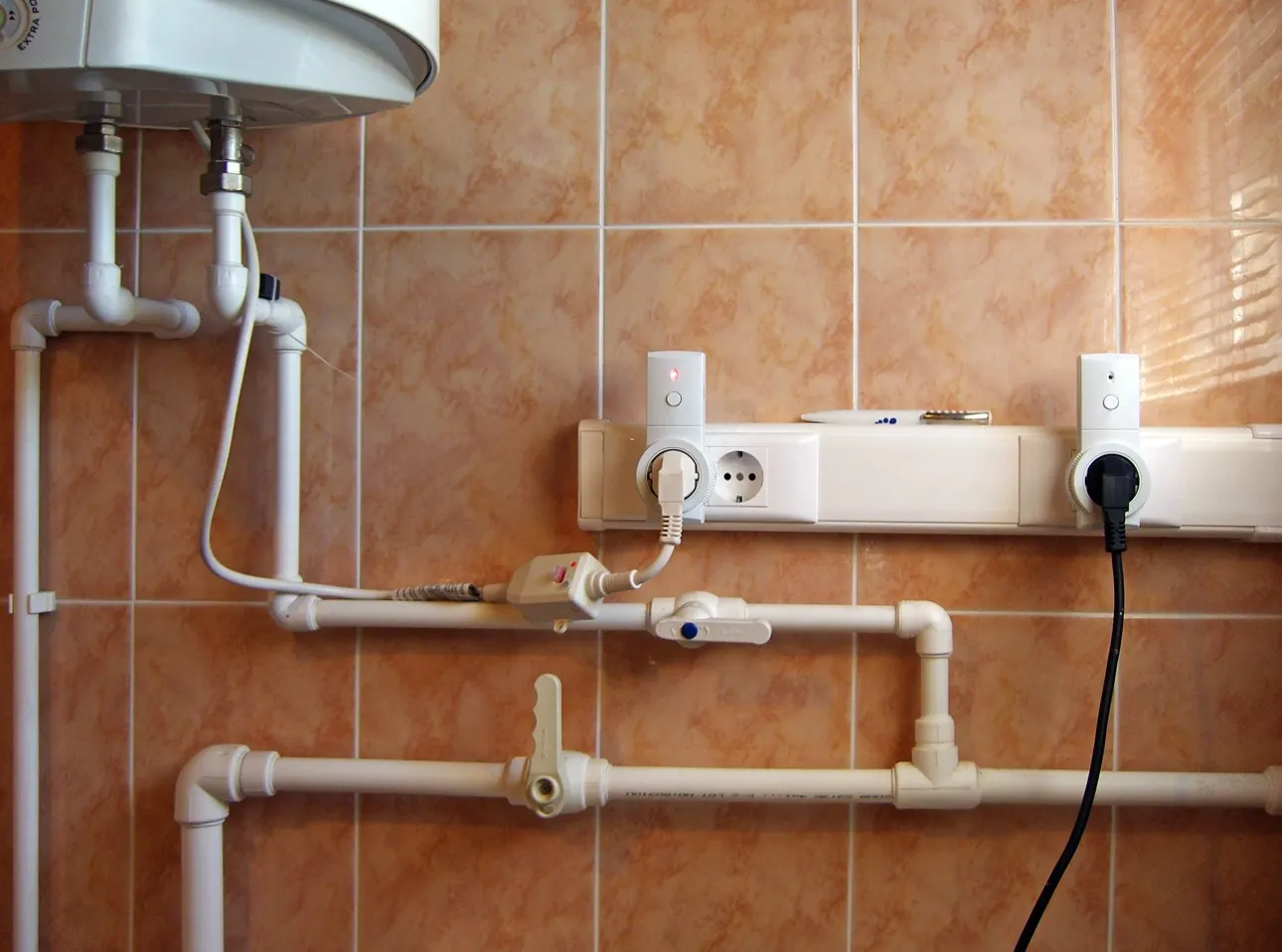

Как выглядит подключенный агрегат к системе водоснабжения
Также следует помнить, что перед тем, как подключить к источнику питания, мы должны запустить воду непрерывным, равномерным потоком — в нагревательной конструкции не может оставаться воздух, потому что тогда нагреватель перегорит. Кроме того, работа всухую приводит к аннулированию гарантии. Это требование распространяется на все типы обогревателей.
В соответствии с рекомендациями производителей, подключение требует добавления предохранительного клапана, который открывается в случае скачка давления в системе — нагретая вода увеличивает свой объем, и обычно устанавливаемых клапанов защиты от загрязнения (функционируют как обратные клапаны). на электроснабжении дома предотвращают попадание воды обратно в сеть и снижение давления. Хотя его сборка сама по себе не составляет труда, подготовить удобный слив в случае его активации затруднительно. Прямое подключение к канализации может быть затруднено, поэтому достаточно установить небольшой резервуар, в котором будет скапливаться любая протечка.
В системе с относительно низким давлением и небольшим объемом цилиндра срабатывание этого клапана маловероятно.
Также стоит использовать запорный вентиль на подаче жидкости к изделию, что позволит его снять, не закрывая большую часть установки. В случае жестких соединений так называемые винтовые соединения, если водонагреватель установлен на стальных или пластиковых трубах, соединенных склейкой или сваркой.
Установка проточного водонагревателя над раковиной
Сборка отдельных моделей может немного отличаться от приведенного описания, но основные принципы схожи.
С таким оборудованием работают вместе трехкомпонентные батареи, благодаря чему, когда все подключено только к холодной воде, мы можем набирать горячую и холодную из одного излива. Установить над умывальником очень легко — подключив трехходовой настенный смеситель к выпускному концу трубы холодной воды, повесив оборудование на стене и выполнить подключение водонагревателя к электросети.
Закройте главный водопровод. Закрутите резьбу. Вставьте уплотнительные кольца в клеммы вывода аккумулятора.

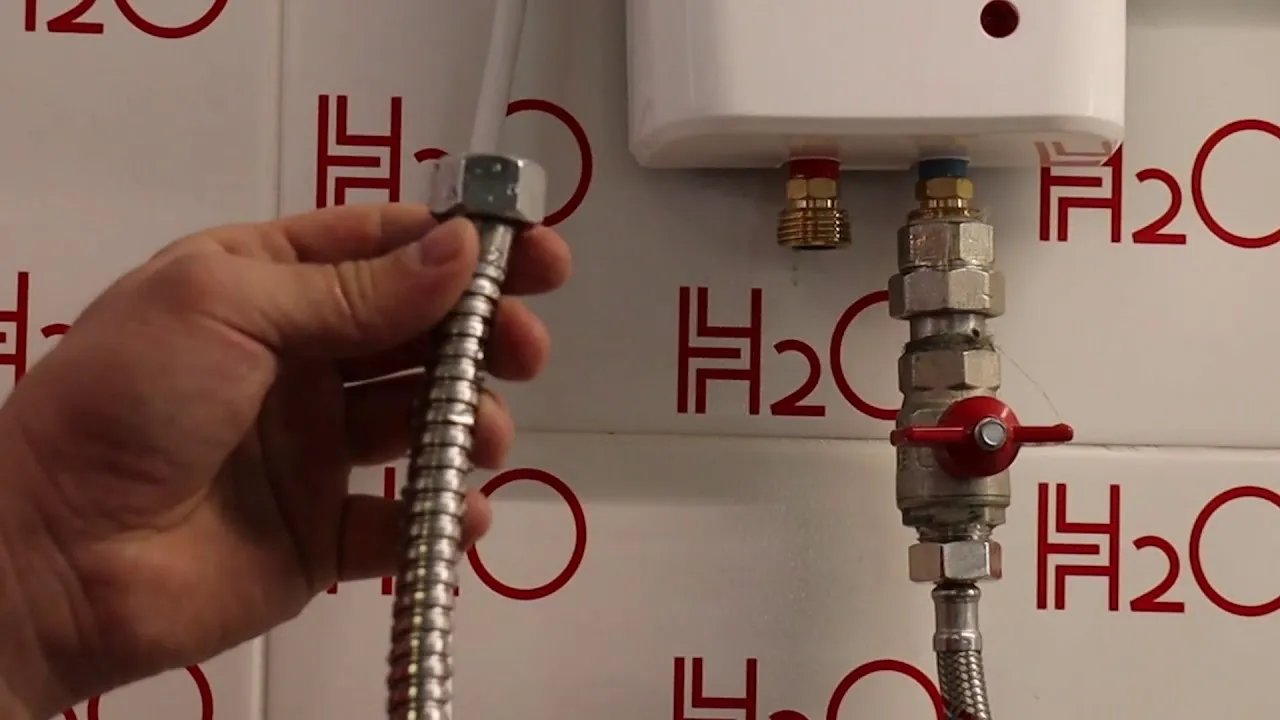

Подсоединение шланги
По бокам ослабьте 2 винта, фиксирующие крышку, так, чтобы прижимные лапки в отверстиях на задней панели освободили место для входящего в комплект кронштейна. Наденьте держатель.
Предварительно установите короб на смеситель и равномерно затяните накидные гайки гаечным ключом № 19. Отметьте отверстия для дюбелей на стене. Отсоедините изделие от аккумуляторной батареи. Просверлите отмеченные отверстия в стене сверлом диаметром 8 мм на глубину 40 мм. Вставьте дюбеля в отверстие и закрепите кронштейн двумя винтами. Вставьте фильтр в подачу холодной воды бойлера, если это еще не сделано производителем. Наденьте нагреватель на прикрепленный кронштейн, затяните 2 винта по бокам.
Сначала откройте кран холодной воды на смесителе, чтобы слить грязную жидкость. Откройте кран горячий, удалите воздух из установки. Размещайте аэратор на выпускном рукаве только тогда, когда уже вытекает чистая деаэрированная жидкость.
После этого прибор можно подключить к электросети.

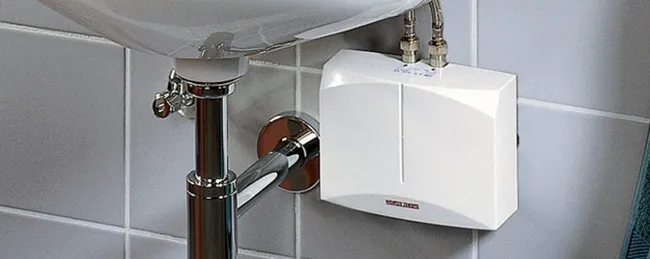

Как установить проточный водонагреватель под раковиной
Благодаря небольшому весу его не нужно крепить к стене и думать, как правильно установить проточный водонагреватель. Подводится к аккумулятору с помощью разъемов, предоставленных производителем. Закройте главный водопровод. Закрепите купленный товар под раковину или поверхность раковины. Подсоедините шланг подачи холодной воды смесителя к угловому крану. Прикрепите изделие к стене так же, как в предыдущем пункте.
Выход и вход нагревателя должны быть направлены вверх. При установке проточного водонагревателя убедитесь, что имеется достаточное расстояние для соединения входных, выходных патрубков смесителя. Подсоедините впускную и выпускную трубу смесительного крана к нагревателю. Перед тем, как затягивать колпачковые гайки, вставьте сетчатый фильтр в систему подачи холодной воды — если он еще не вставлен производителем. Откройте главный водяной кран.
Сначала откройте кран холодной воды на смесителе, чтобы слить грязную воду. Откройте кран горячей, удалите воздух. Устанавливайте аэратор на выпускной рукав только тогда, когда уже вытекает чистая и деаэрированная вода.

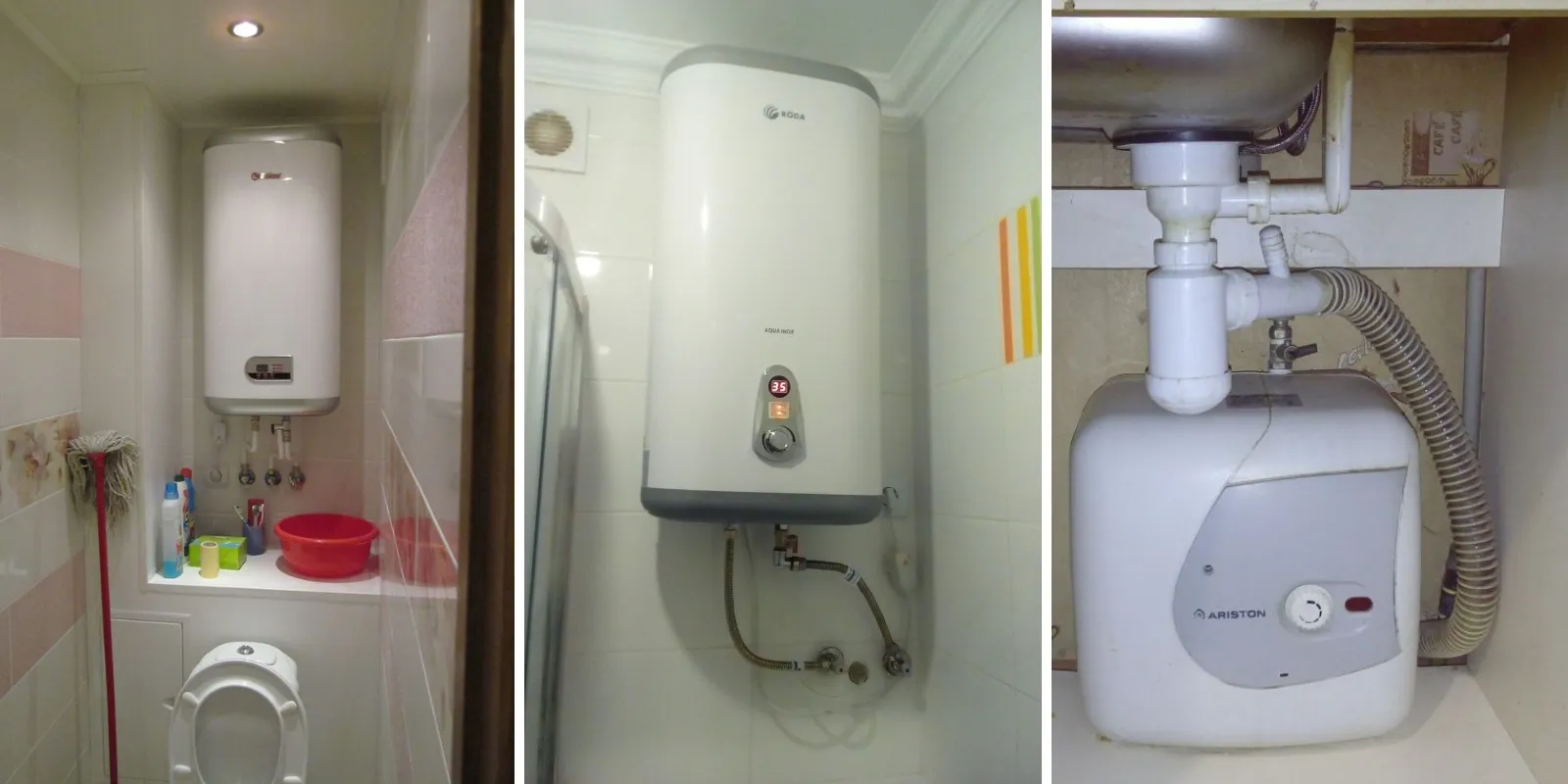

Прибор под раковиной, в душе и в туалете
После этого прибор можно вводить к электросети. Если котел работает еще и в режиме центрального отопления и к ней подсоединен трубопровод горячей воды, и мы хотим обеспечить местный дополнительный обогрев, заменив циркуляционный контур, то нагреватель, обязательно оснащенный терморегулятором, следует вставить последовательно в трубу горячего водоснабжения. Заданная температура повторного нагрева должна быть немного меньше, чем установленная для стабилизированного притока от центрального нагревателя, а расход должен быть отрегулирован в соответствии с мощностью и желаемой интенсивностью оттока.
Душ или ванна

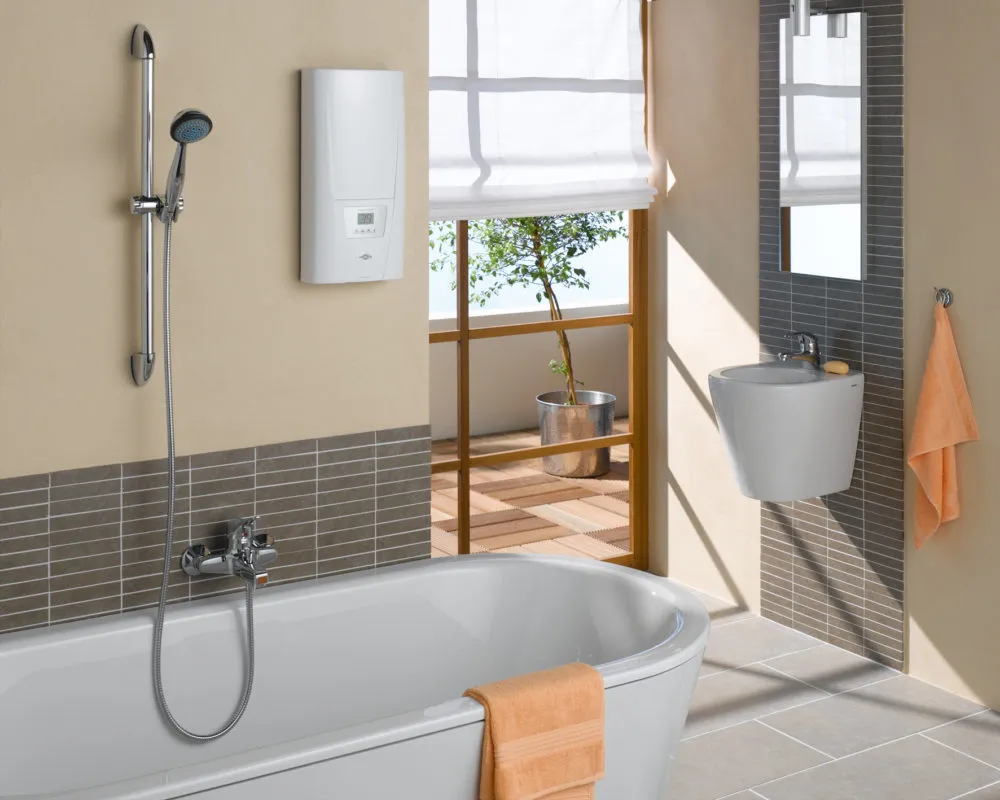

Некоторые модели могут быть установлены в душевой кабине или над ванной. Возможность такого использования определяется допусками производителя, указанными в технической документации на изделие. Чаще всего модели с этим приложением оснащаются шлангом и лейкой для душа, а иногда еще и штангой для ее крепления.
Правила разрешают установку таких электрических устройств в защитной зоне детского бассейна или ванны при условии, что постоянное подключение к электросети выполняется в месте, недоступном для купающихся.
Конечно, электрическая система должна быть оборудована функцией защитного отключения, а нагреватель должен быть заземлен и запитан проводом соответствующего сечения. Проще всего установить модель для душа в четырехстенной кабине с элементами для смесителя. После этого достаточно проложить силовую трубу и соединительный кабель снаружи.
В зависимости от конструкции кабины, мы должны обеспечить крепление обогревателя, прикрутив его непосредственно к стене или прикрепив дополнительную монтажную пластину — если это препятствует стеклянная крышка. Его можно прикрутить через имеющиеся отверстия под смеситель или приклеить к стене кабины, например, с помощью клея для стекла.
При монтаже над ванной подача воды производится с помощью трубы, прикрепленной к стене, а короб прикручивается к земле через соответствующие монтажные отверстия.

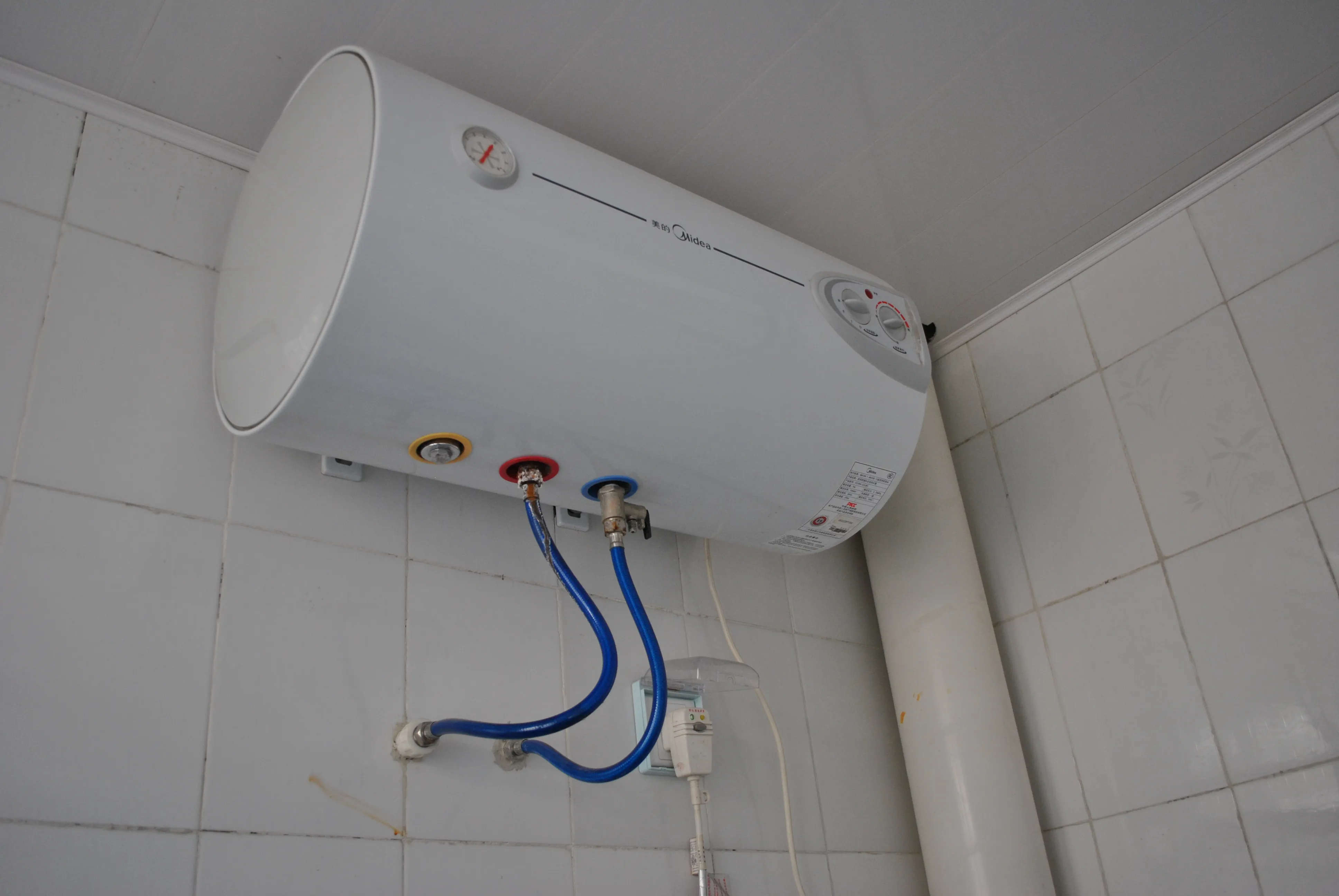

Шланги холодной и горячей воды водонагревателя
Электрические подключения
Нагреватели должны питаться от электрической цепи с заземлением, защищены от внезапного замыкания и перегрузки автоматическим выключателем, оборудованы функцией защитного отключения с номинальным током до 30 мА.
Емкостные версии обычно имеют мощность 1,5-2 кВт и соединительный кабель со стандартной вилкой. Так что проблем с питанием не возникнет, когда цепь может быть нагружена током не менее 10А и к ней не подведены другие энергоемкие устройства.
Если оригинальный шнур не доходит до розетки, блок питания можно подсоединить к новой розетке, расположенной ближе к нему, или шнур питания можно заменить на более длинный — если у нагревателя есть доступ к клеммам, и это не аннулируется. гарантия на это оборудование.
Новый кабель, желательно с заводской вилкой, должен иметь такое же сечение и количество жил, что и оригинальный, и иметь длину 3-4 м.
Использовать проточный вариант будет сложнее, особенно с большей мощностью. Придется создать новую схему с независимой максимальной токовой защитой с номинальным током, выбранным согласно рекомендациям производителя.

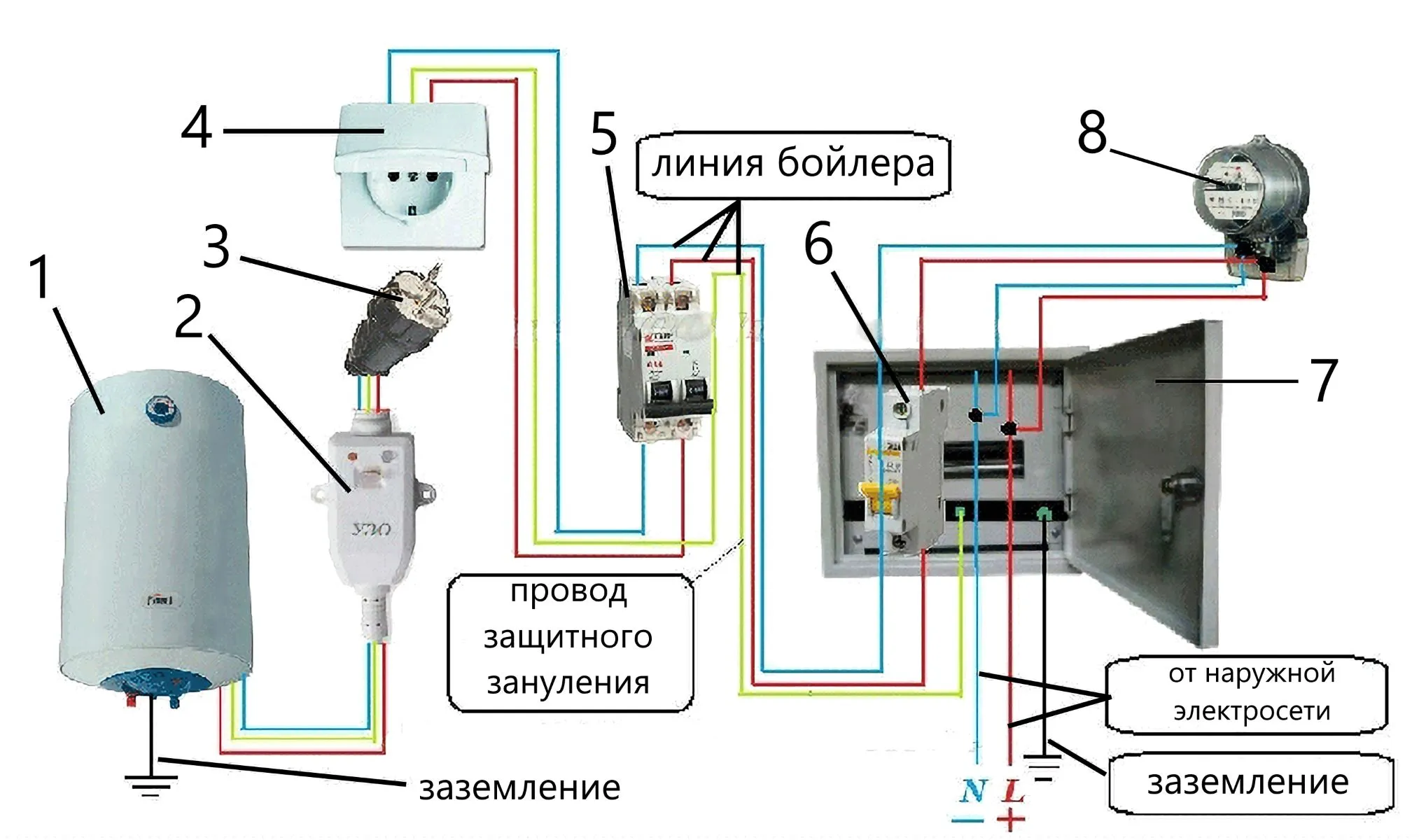

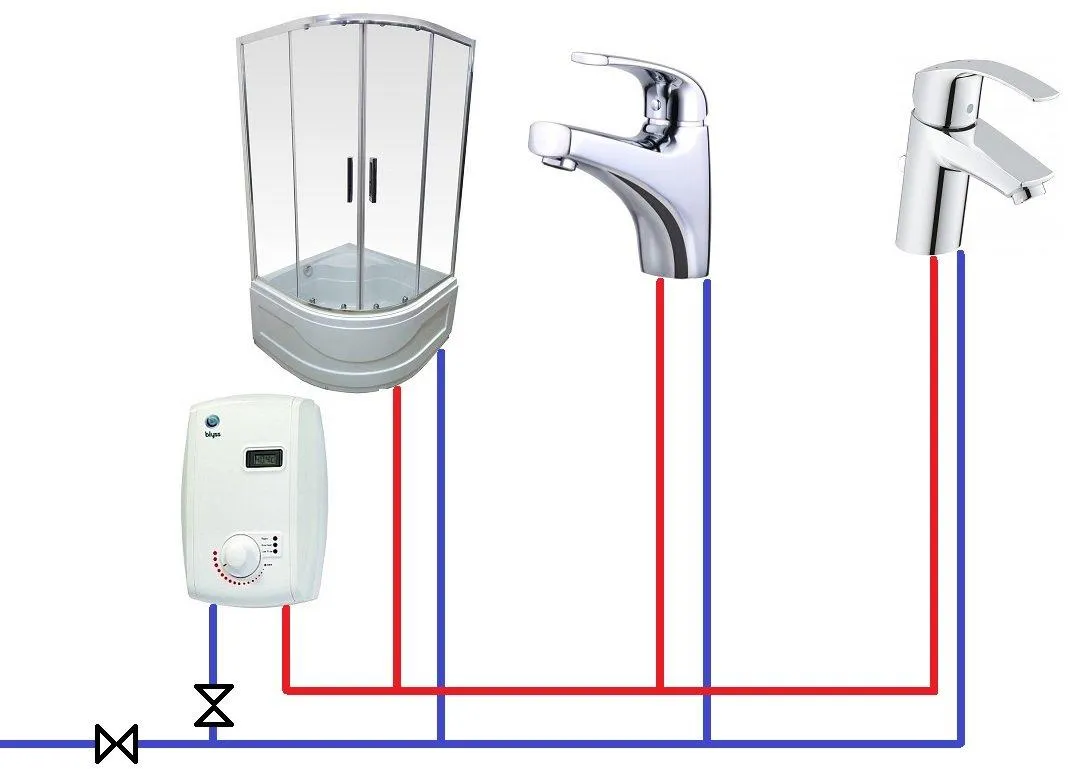

Схема для того, чтобы понять, как подключить проточные водонагреватели
Только модели мощностью до 4 кВт могут получать питание от существующей установки, защищенной предохранителем на 16 А, отключающим другие нагрузки от этой цепи. Эти виды предназначены для постоянного доступа к сети (не через вилку), поэтому необходимо в пределах досягаемости заводского кабеля установить распределительную коробку. При прокладке силовых кабелей по стене — трубами или полосами — закладываем поверхностный короб, желательно герметичный.
Для сборки мы можем использовать самоблокирующиеся соединители или винтовые соединители. Кабели следует защитить от случайного вырывания, прикрепив их к стене с помощью зажимов или прикрыв обрешеткой. Мы также должны следить за тем, чтобы вода не стекала по кабелю в емкость, например, брызги из умывальника или капли из негерметичного соединения. В местах перегиба кабеля мы должны его «перекачать» — придать вертикальный конец U-образной форме и подсоединить кабель снизу.
Материалы – что понадобится для монтажа проточного напорного водонагревателя

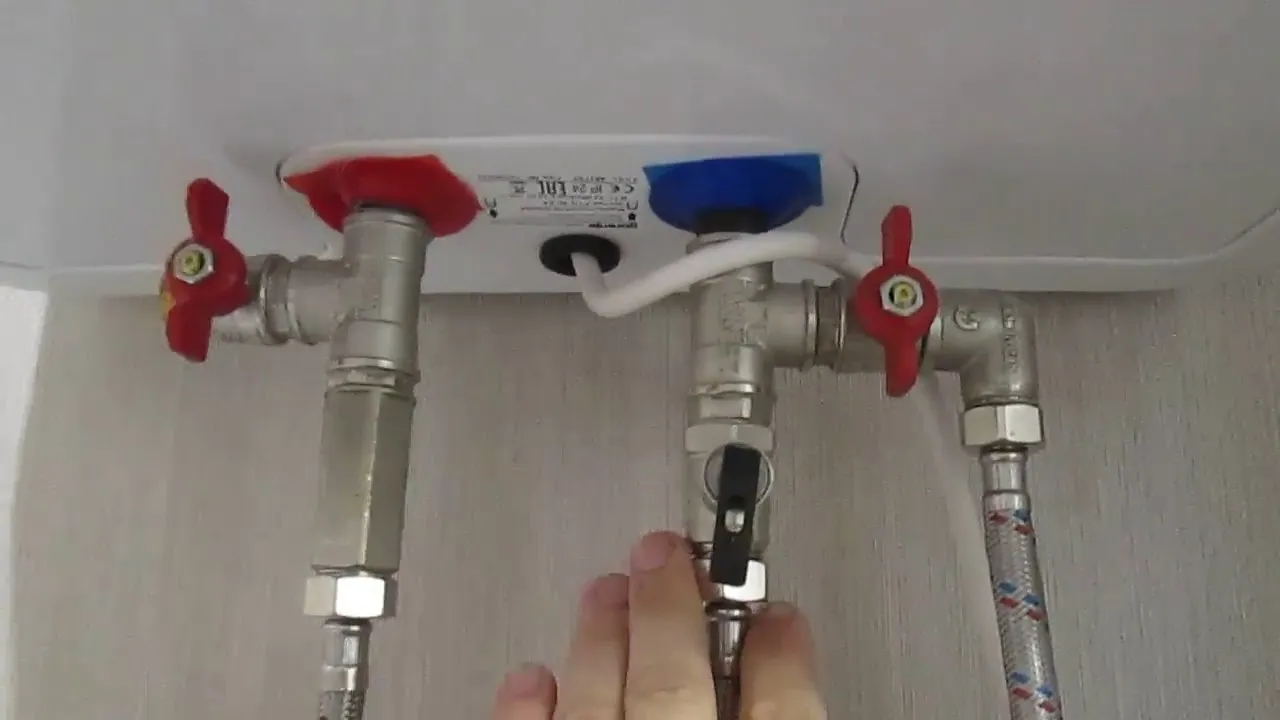

Для установки под шкафом потребуются соединительные шланги. Для напорных моделей емкостных водонагревателей требуется предохранительный клапан и двухходовой запорный клапан.

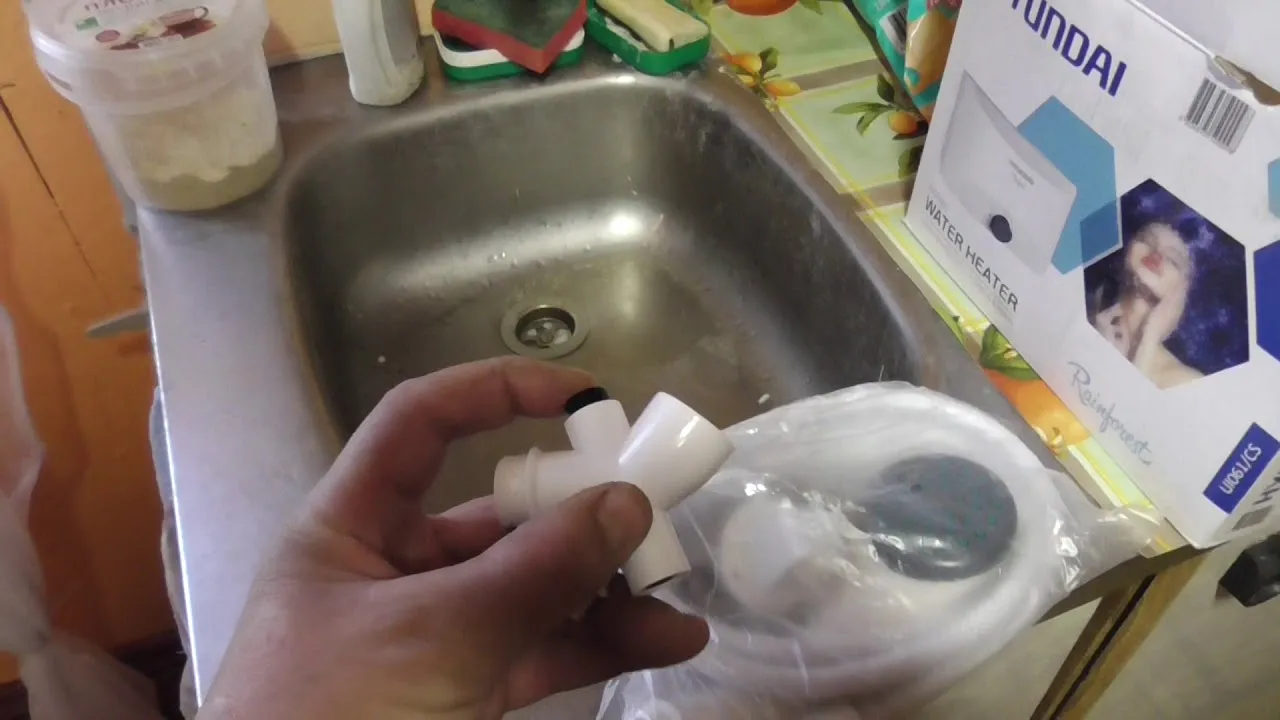

Материалы устройства в комплекте
Если трехходовой аккумулятор не входит в комплект с безнапорным нагревателем, его придется покупать, потому что штатный с таким устройством работать не может. Тефлоновая лента полезна для резьбовых гидравлических муфт, а также традиционной пакли и гидравлической пасты для старых стальных труб. В электрической части — в зависимости от способа подключения — потребуется розетка и / или коробка для открытого монтажа проточного водонагревателя, трех- или пятижильный электрический кабель сечением 2,5 или 4 мм2, дополнительно кубики, разъемы.
Какие нужны инструменты
Как подключить проточный водонагреватель в квартире? Чаще всего достаточно обычных гидравлических и плоских ключей. Подвешивание утеплителя потребует использования дрели с дрелью для посадки монтажных дюбелей.
Электрические соединения производятся с помощью отвертки, предварительно сняв изоляцию с помощью стриппера,ножа.
В случае многожильного провода (шнура) рекомендуется покрыть клеммы оловом или сжать соответствующим образом подобранную гильзу с помощью обжимного инструмента.
Проточный водонагреватель под раковиной
Коротко о главном
Электрический бойлер благодаря своему решению и размерам спроектирован непосредственно на месте использования для умывальника, раковины, душа и допускает использование выше и ниже точки, где производится подключение проточного водонагревателя к водопроводу. В случае устройств под умывальником необходимые соединения будут выполнены с помощью жестких элементов с использованием пластиковых фитингов — проще всего использовать систему многослойных трубок PEX, зажимные или сварные муфты из полипропилена (при наличии сварочного механизма). Со стороны подачи нельзя использовать гибкие шланги, которые используются только для включения батарей.
Как думаете – для небольшой квартиры лучше устанавливать накопительный или проточный вариант?
Как спрятать проточный водонагреватель?
Существует несколько способов спрятать проточный водонагреватель, вот некоторые из них:
-
Установить его в шкафчик или ящик: можно установить проточный водонагреватель в небольшой шкафчик или ящик, который можно закрывать, когда он не используется. Шкафчик или ящик можно сделать самостоятельно или купить готовый в магазине.
-
Установить его за панелью: можно установить проточный водонагреватель за панелью или экраном, который будет скрывать его от взглядов. Это можно сделать самостоятельно или обратиться к профессионалам за помощью.
-
Установить его в специальный кожух: на рынке существуют специальные кожухи для проточных водонагревателей, которые можно использовать для их спрятывания. Кожух может быть выполнен из разных материалов, например, металла или пластика.
-
Установить его в подвесной потолок: если у вас есть подвесной потолок, можно установить проточный водонагреватель в него. Таким образом, он будет скрыт от взглядов и не займет место в ванной комнате.
Не забывайте, что при установке проточного водонагревателя важно соблюдать все необходимые правила безопасности и следовать инструкциям производителя.
