Коллекторные системы водоснабжения — лидеры на рынке в 2023 году.

Этот материал не представляет собой рекламу, а предоставляет информацию и выражает мнение автора. Все позиции в рейтинге были отобраны на основе заданных критериев выбора. Рекомендуется проконсультироваться со специалистом перед совершением покупки. Если подходит, то в новой версии текста можно включить «как выбрать подходящую коллекторную систему водоснабжения» для дополнительной информации.

Организация системы водоснабжения — одна из ключевых задач после возведения любого строения. Не имеет значения, речь идет о частном жилом объекте, государственном или муниципальном. Правильно спроектированный водопровод повышает общий комфорт. Исправное функционирование зависит от качества используемых элементов и узлов. Оптимальный вариант для жилых домов и загородных коттеджей — коллекторная схема подачи. В ней ключевую роль играет коллектор.

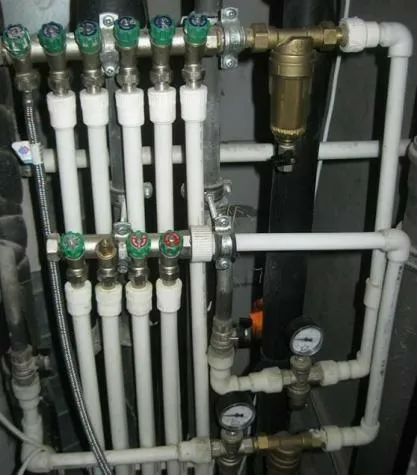

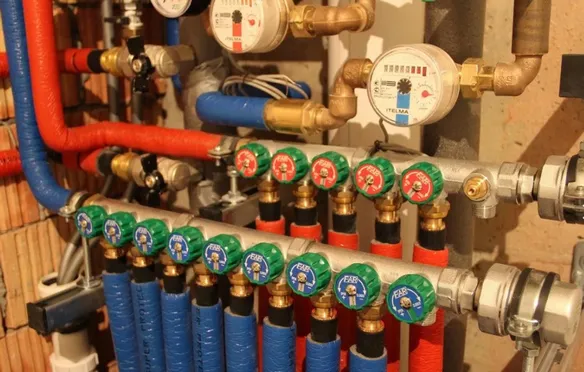

О коллекторной схеме подключения

В основе лежит возможность подключения большого количества точек даже на удалении от стояка. При этом происходит равное распределение воды. Другими словами, даже при одновременном включении всех кранов в доме, поток останется неизменным. Это стало возможным благодаря параллельному подводу к коллектору каждого элемента системы (кран, душ, унитаз и др.). Все составляющие оснащены отдельным вентилем.

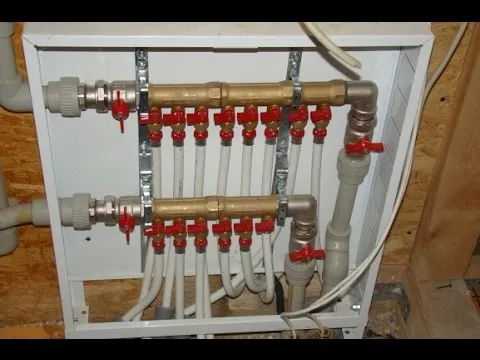

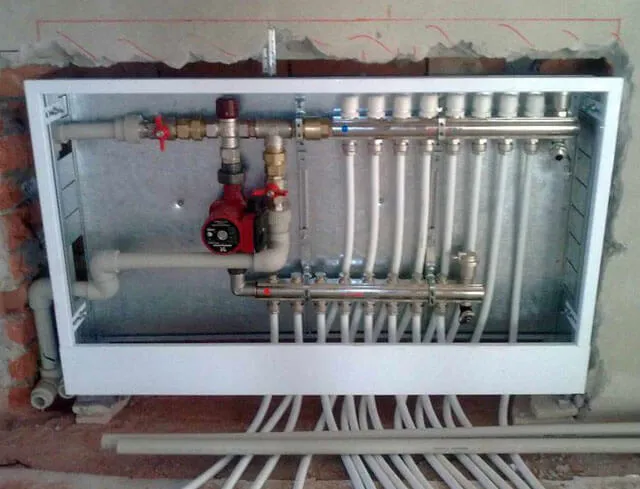

Все компоненты системы установлены на одном уровне в сантехническом шкафу. Решение упрощает управление и обслуживание. Отключение одного из абонентов не повлияет на подачу другим.

Коллекторная разводка труб оптимизирует работу каждого прибора, входящего в общую систему. При желании на индивидуальные отводы монтируют фильтры, регуляторы и другое оборудование, подходящее по характеристикам, а также соответствующее определенным требованиям и условиям.

В многоэтажках встречается смешанный водопровод. В них от стояка протягивают тройником, а затем в квартирах устанавливают ящик с коллектором. Для определения методики, необходимо тщательно изучить водопровод, а затем ознакомиться с проектом дома и другими особенностями водоснабжения.

Достоинства:

  • поддержка стабильного давления независимо от количества подключенных абонентов;
  • простота выявления и устранения неисправностей на линии;
  • перекрытие воды на одной из линий для ремонта, не влияет на работоспособность других;
  • нейтрализация рисков возникновения гидроудара;
  • соединение с цельной трубой минимизирует шансы возникновения аварийных ситуаций;
  • сокрытие труб в специальных коробах и нишах.

Недостатки:

  • монтаж потребует большое количество труб;
  • невозможность самостоятельного проведения работ (связано с высоким уровнем сложности);
  • дорогостоящие услуги специалистов и мастеров.

О коллекторе

Его еще называют гребенкой. Это деталь цилиндрической формы, оснащенная отводами и кранами для каждого ответвления. Устанавливают на центральном стояке в сантехническом шкафу, так как должен быть обеспечен быстрый и беспроблемный доступ в любое время. Возможно размещение до 5 — 6 устройств и прилегающих труб. Качественно проведенный монтаж помогает достичь функциональности и эстетичной привлекательности. В качестве альтернативы шаровым кранам, могут использоваться специальные вентили. Большинство моделей поставляется с вмонтированными в корпус вентилями. Задействование того, или иного элемента не критично, на первое место выходит выполнение поставленных задач, связанных с контролем и регулировкой напора, и если потребуется, его полного перекрытия. Один из ключевых компонентов при организации отопительной сети, а также холодного и горячего водоснабжения. Другими словами, равномерно распределяет водный поток и препятствует возникновению скачков. Одно из названий коллектора, распределительная гребенка. Она связано с нормализацией давления и предотвращения застоя.

Крепление осуществляется наружными и внутренними резьбовыми соединениями. Свободная часть закрывается заглушкой, или устройством для гашения гидроудара.

Визуально деталь напоминает полую сквозную трубу с определенным количество отводов. В зависимости от модели их число варьируется от 2, 3 до 12. Для подключения большого количества абонентов, задействуют дополнительную гребенку и присоединяют друг к другу. В первую очередь обращают внимание на доступное число отверстий и ответвлений. Входная часть всегда на 25 — 40% в сравнении с выходными. Габариты стандартной гребенки ввод ¾ дюйма, выход ½ дюйма. Конструктивное решение помогает достичь равномерного постоянного потока на всех линиях. Диаметр трубы оказывает прямое влияние на количество воды, проходящее за единицу времени.

Какие задачи выполняет?

Монтаж водопровода с разделителем потребует от исполнителя больших финансовых вложений в сравнении с классической разводкой. Распределительная гребенка облегчает использование всех узлов и компонентов системы. Если работы проведены квалифицированным специалистом в соответствии со всеми нормами и стандартами, а так же были приобретены качественные комплектующие, система прослужит без ремонта продолжительное время и не доставит хлопот. Перед покупкой распределительной гребенки важно разобраться с тем, какие задачи она выполняет.

  1. Регулировка давления внутри системы и поддержание постоянной температуры. В тройниковых разводках включение одного, или нескольких кранов сопровождается снижением интенсивности напора. Проблемы, связанные с нестабильным потоком воды хорошо известны тем, кто проживает на верхних этажах. Коллектор избавляет от подобного рода неудобств.
  2. Отсутствие дополнительных стыков минимизирует риски возникновения аварийных ситуаций. Замена кранов, запорных элементов и фитинга не вызывает проблем. Протечка в санузле не вызывает порчу облицовки.
  3. Ремонтные работы не требуют полного отключения системы. Достаточно перекрыть воду на требуемой линии.
  4. Простота подключения дополнительных элементов. Не нужно пересобирать всю разводку, достаточно убедиться в совместимости марки и диаметра гребенки. Монтаж не займет много времени. Финансовые затраты минимальные.
  5. Деталь, выполненная из материалов высокого качества, не ржавеет, теплоносители с предельными температурами и высоким давлением не оказывают вреда.

Материал изготовления

  1. Полипропилен. Экологически чистое решение. Вредные вещества образуются только во время горения. Отличительные черты, малый вес и высокие показатели прочности. Одно из весомых преимуществ заключается в том, что поверхность не подвержена ржавлению. Монтаж осуществляется пайкой. Для данной методики характерен один существенный недостаток, невозможно разобрать при замене труб и других, не предвиденных ситуациях. Материал не переносит высокие температуры, а также морозы. Последний фактор приводит к потере первоначальных качеств. Коллекторы из полипропилена актуальны в местах с незначительной нагрузкой.
  2. Сшитый полиэтилен. Один из наиболее доступных материалов. Соединение проводят при участии компрессионных фитингов.
  3. Нержавеющая сталь. Оптимальное соотношение цены и качества. Большинство производителей выпускают детали небольших размеров. Они легко интегрируются в любую систему. Закрепление на стене не требует специфического подхода. Материал экологически безопасен, не изменяет химический состав воды. Эстетически привлекательный внешний вид станет дополнительным преимуществом. Отдельно следует упомянуть о том, что сталь не боится воздействия высоких температур и устойчива к коррозии. Контакт с открытым огнем не наносит вреда и не приводит к выделению вредоносных химических веществ.
  4. Латунь (бронза). Занимают лидирующие позиции на международном рынке. Во многом это объясняется безупречными потребительскими свойствами: привлекательный дизайн, устойчивость к износу и воздействию высоких температур, а также полная защита поверхности от окислительных процессов, и коррозии в дальнейшем. Допускается работа при температурах свыше 85°С и давлении, достигающем 10 Бар. Срок эксплуатации составляет не менее 10 лет. Секрет долголетия кроется в толстых стенках изделия. Главная проблема заключается в доступности латунных (бронзовых) гребенок широкому кругу пользователей из-за агрессивной ценовой политики.

Как крепится?

  1. Резьба. Комфортное и распространенное соединение. Совместимы со съёмными коллекторами. Для их установки либо демонтажа достаточно открутить соединение. Это облегчает проведение профилактических и ремонтных работ. Выделяют внешнюю и внутреннюю резьбу.
  2. Евроконус. Предназначены для монтажа большинства видов труб через специальный переходник.
  3. Компрессионные фитинги. Используются для подключения металлопластиковых труб.
  4. Полипропиленовые отводы. Применяются для соединения труб из одноименного материала.
  5. Комбинированные. Совместимы со всеми выше перечисленными методами подключения. Отверстие с большим диаметром получает резьбу, на малом компрессионный фитинг, под пайку, или евроконус.

В зависимости от модели число доступных отводов варьируется от 2 до 6. Для определения необходимого количества следует предварительно тщательно проанализировать систему водоснабжения и просчитать, сколько будет потребителей. Изначально создают проект с возможной планировкой. Незадействованные отводы закрывают заглушками.

Если количество потребителей превышает максимум отводов, можно соединить вместе несколько распределительных коллекторов. Решение значительно расширит доступный потенциал. Главная проблема групповой конструкции — в большом количестве соединений. Они повышают вероятность протечек.

Какие бывают?

  1. Распределительные. Визуально деталь напоминает тройник, но длиннее. Отличительная черта, позволяет разместить несколько отводов. Характерная черта, отсутствие вентилей.
  2. Распределительные запорные. Конструкция получила вентили. Не оказывают, какого либо влияния на поток. Функционал ограничен 2 режимами: включено и полностью выключено. Внешне ручки изготовлены в форме флажков.
  3. Регулирующие. Производят корректировку водного потока в соответствии с требованиями пользователя, или особенностями оборудования. Настройка индивидуальна для каждого направления. Для управления не нужно использовать специальные инструменты. Округлые вентили в форме бочонка упрощают настройки индивидуальной конфигурации.

На рынке деталь представлена в широком ассортименте. Но важно понимать, что около половины не могут использоваться для водоснабжения. Они ориентированы на отопительные системы. Одним из ярких образцов стала конструкция «теплый пол». Для нее поставляют гребенки только парами. Они получили увеличенный промежуток между входными отверстиями (36, 50, 100 мм).

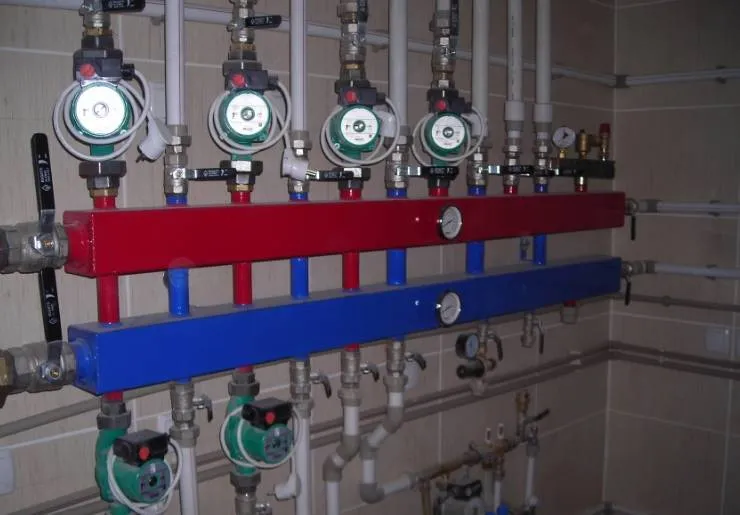

Отопительные гребенки делятся:

  • терморегулирующие;
  • запорные с балансировкой и индикатором теплоносителя;
  • запорно-балансировочные;
  • запорно-регулирующие (универсальная группа, подходит для трубопроводов).

Как выбрать?

Изначально необходимо ознакомиться с рядом технических параметров:

  1. Площадь помещения.
  2. Ориентировочный объём воды. Выводят величину для каждой комнаты отдельно.
  3. Пропускная способность. Определить количество кубометров, проходящее через систему.
  4. Оптимальные параметры давления. Чем выше, тем лучше.

Рекомендации специалистов

  1. Для труб, подающих холодную и горячую воду подбирать оборудование от одного производителя. В таком случае элементы получат маркировку красного и синего цвета соответственно.
  2. Предпочтительны модели с запирающей функцией. Это облегчит ремонтные и профилактические работы.
  3. Фитинги и все необходимые аксессуары приобретают сразу и желательно от одного бренда. В противном случае возможны не состыковки по размерам и даже способу крепления.
  4. Диаметр врезки в трубопровод должен превышать диаметр отверстия приборов, размещенных вблизи раковины, либо туалета.
  5. Фильтры горячей и холодной воды, учет потребления и обратный клапан докупают отдельно. Они устанавливаются в сантехническом шкафчике перед коллектором.

Подбор коллектора для квартиры имеет незначительные отличия.

  1. Для равномерной подачи не обойтись без насоса. В особенности жителям верхних этажей.
  2. Востребованы с хромированной поверхностью. Такие изделия смотрятся привлекательнее и защитят от неосторожных действий других пользователей, а также внутренних неисправностей.
  3. В комплект поставки входят ручки и вентили одного бренда.
  4. Если поставляются только заглушки и колпачки, данную модель лучше обойти стороной. Предпочтение изделиям с вентилями. Иначе регулировка потока будет осуществляться специальными инструментами.

Лучшие бюджетные коллекторы для водоснабжения

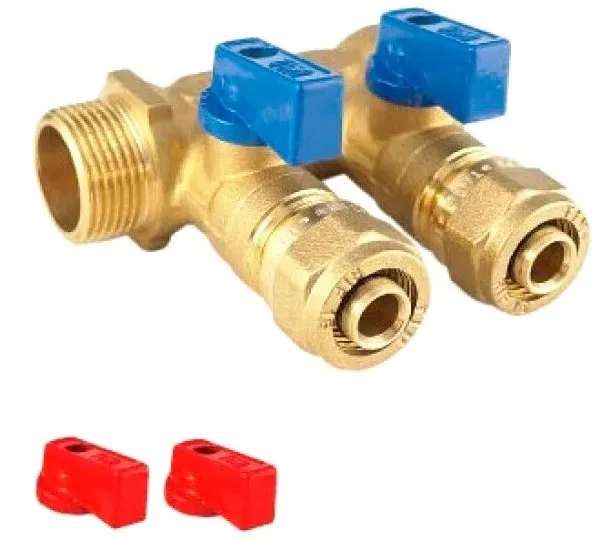

Tim 200-3/4(2) 3/4″ НР-ВР, 2 отвода 16 мм

Универсальная модель, изготовленная из латуни, может использоваться в системах водоснабжения, а также напольно-отопительных или радиаторных для распространения и управления рабочей средой. Она предназначена для подключения 2 абонентов, либо применения в качестве промежуточного звена для расширения функционала. Комфортное резьбовое соединение простое в установке, а также, без каких либо проблем может быть демонтировано во время подключения дополнительных устройств, либо профилактических работ.

Tim 200-3/4(2) 3/4″ НР-ВР, 2 отвода 16мм

Достоинства:

  • выдерживает температуру воды до 95°С;
  • максимальное возможное давление 10 Бар;
  • резьбовое выходное соединение;
  • распространенный диаметр;
  • латунь;
  • не ржавеет;
  • универсальность.

Недостатки:

  • 2 отвода.

Masterprof (ИС.071071) 1/2″ НР, 2 отвода 3/4

В качестве основного материала для изготовления корпуса использовали латунь. Поверхность покрыли никелированным слоем. Материал устойчив к прохождению окислительных процессов и высокому износу. Утолщенные стенки гребенки выдерживают давление до 16 Бар.

Masterprof (ИС.071071) 1/2″ НР, 2 отвода 3/4

Достоинства:

  • привлекательный внешний вид;
  • комбинированное соединение (евроконус и резьба);
  • широко распространенный диаметр отверстий;
  • увеличенное рабочее давление (16 Бар).

Недостатки:

  • большой вес;
  • не предусмотрена возможность регулировки напора;
  • малое количество отводов.

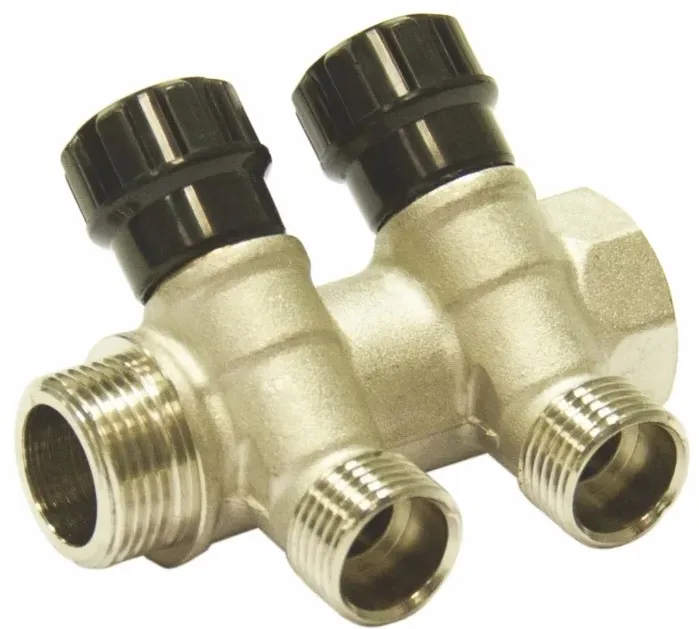

Коллектор 2 вых. вентиль н/р 3/4″х1/2″ СТМ C2MV3412N

Корпус гребенки изготовлен из горячепрессованной латуни высокого качества. В процессе эксплуатации материал не ржавеет. Выдерживает интенсивные нагрузки и высокие температуры рабочей среды. Максимальные показатели последнего составляют 110°С. Никелированная поверхность защищает от случайных повреждений и придает модели эстетическую привлекательность. На борту установлено 2 вентиля для регулировки расхода. На ручках предусмотрена возможность указать потребителя, чтобы избежать в дальнейшем сложностей.

Коллектор 2 вых. вентиль н/р 3/4″х1/2″ СТМ C2MV3412N

Достоинства:

  • универсальное назначение;
  • корпус из латуни;
  • никелированная поверхность;
  • наружная резьба для подключения.

Недостатки:

  • возможность подключения 2 пользователей.

Лучшие коллекторы для водоснабжения в среднем ценовом сегменте

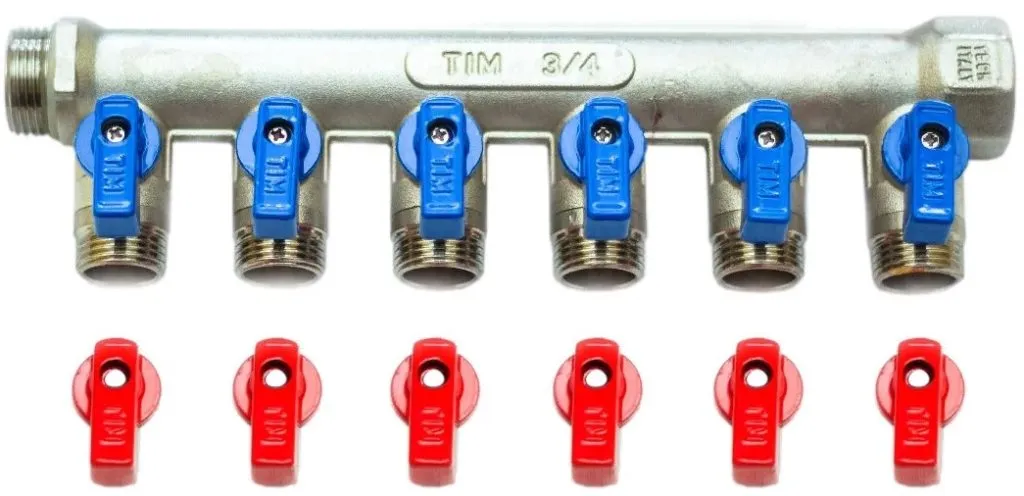

Tim MV-3/4-N-6 3/4″ НР-ВР, 6 отводов 1/2

На борту установлены шаровые краны для контроля водного потока. Их функционал ограничен открытием и закрытием. Предусмотрено 2 цвета крана, для маркировки холодной и горячей воды. Размеры отвода стандартные, 1/2 с евроконусом.

Tim MV-3/4-N-6 3/4″ НР-ВР, 6 отводов 1/2

Достоинства:

  • хорошая комплектация;
  • жесткая вода не нарушает целостность;
  • 6 линий.

Недостатки:

  • прокладки, идущие в комплекте на 2 мм меньше, чем нужно;
  • отсутствуют грани на кране;
  • мягкие болтики требуют аккуратности.

STOUT (SMB 6201 011203) 1″ НР-ВР, 3 отвода 1/2

Модель с 3 выходами получила соответствующее число шаровых кранов. Доступно 2 режима работы: открыто и закрыто для каждой линии. Промежуточная настройка невозможна. Соединение осуществляется с помощью наружной резьбы 1/2. Доступно расширение посредством модульного соединения нескольких коллекторов.

STOUT (SMB 6201 011203) 1″ НР-ВР, 3 отвода 1/2

Достоинства:

  • материал изготовления латунь;
  • гарантия производителя 10 лет;
  • соединение резьбой;
  • нивелированная поверхность;
  • защита от ржавчины;
  • переносит продолжительные интенсивные нагрузки;
  • отечественный бренд.

Недостатки:

  • большой вес может вызвать определенные сложности в процессе установки.

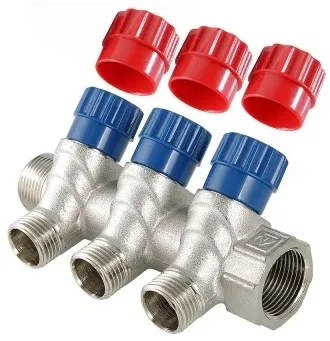

VALTEC VTc.560.N.0503, 3/4″ HP-BP, 3 отвода 1/2

Латунная никелированная гребенка отечественного производства получила 3 линии и наружную резьбу для установки. Вентили поддерживают регулировку расхода воды в зависимости от требований на каждой линии. Согласно заверениям производителей, ресурс составляет 8 тыс. циклов.

VALTEC VTc.560.N.0503, 3/4″ HP-BP, 3 отвода 1/2

Достоинства:

  • ремонтопригодность;
  • резьбовое соединение;
  • давление 10 Бар;
  • универсальное назначение;
  • максимальная температура теплоносителя 110°С;
  • сделано в России.

Недостатки:

  • работа кранов сопровождается гидроударами;
  • для корректной работы вода должна подаваться исключительно снизу.

Лучшие коллекторы для водоснабжения премиум класса

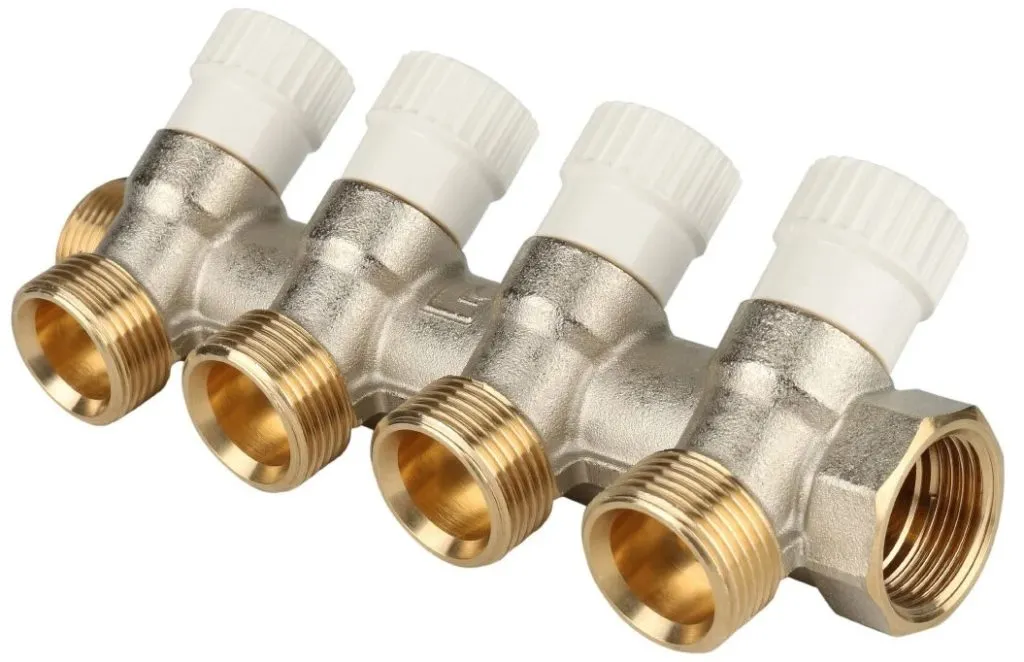

STOUT (SMB 6851 343404) 3/4″ НР-ВР, 4 отвода 3/4″ ЕК

Корпус гребенки изготовлен из латуни с низким содержанием свинца. Если 4 отвода недостаточно для полноценного построения системы водоснабжения, допускается модульное расширение до требуемого количества. Уплотнительные прокладки для вентилей из этилен-пропиленового каучука не пропускают влагу и прослужат длительное время. Деталь поддерживает регулировку напора воды в зависимости от индивидуальных и технических предпочтений на каждой из линий.

STOUT (SMB 6851 343404) 3/4″ НР-ВР, 4 отвода 3/4″ ЕК

Достоинства:

  • яркий цвет латуни, как результат воздействия термообработки;
  • на каждом клапане предусмотрена возможность установки таблички с указанием абонента;
  • комбинированное соединение;
  • работа с теплоносителем высокой температуры.

Недостатки:

  • близкое размещение выходов;
  • возможно заедание кранов.

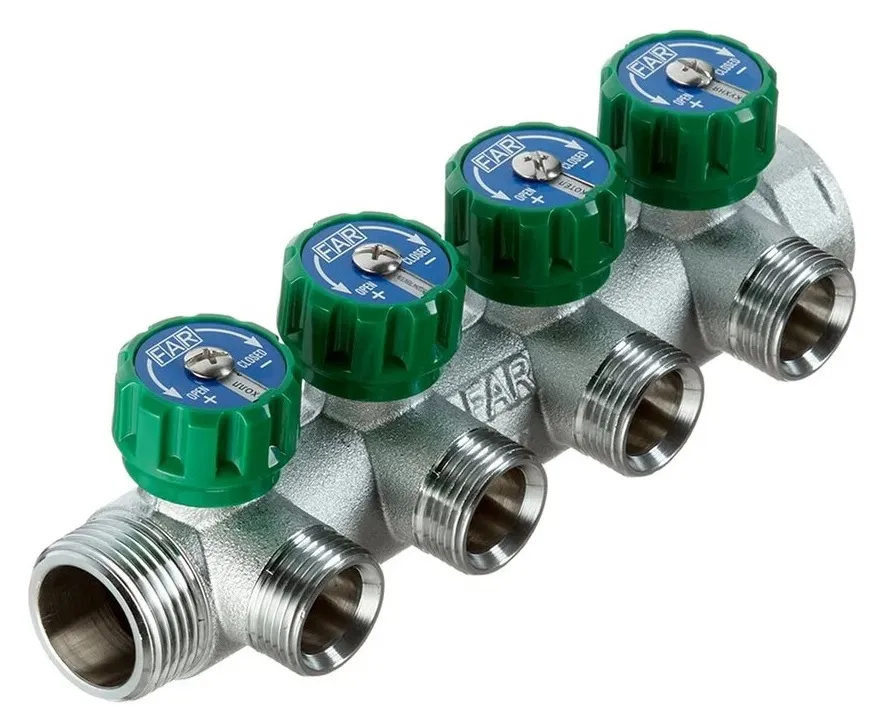

FAR Multifar (3824 134) 1″ НР-ВР, 4 отвода 3/4″ евроконус

Модель получила встроенные вентили для регулировки величины потока. На корпусе установлено 2 двухсторонних диска красный/синий и с обозначениями ванная, туалет и др. Приспособления позволяют не только открывать и закрывать, но и производить тонкую настройку потребления воды. Бесперебойная и эффективная работа клапана поддерживается EPDM уплотнителями. 4 отвода соединяются по типу евроконус с трубами диаметром от 14 до 20 мм.

FAR Multifar (3824 134) 1″ НР-ВР, 4 отвода 3/4″ евроконус

Достоинства:

  • корпус из латуни с хромированным покрытием;
  • 4 отвода;
  • в комплект поставки входят прокладки и флажки;
  • плавный ход вентилей;
  • для систем водо и теплоснабжения.

Недостатки:

  • тяжелый вес;
  • предпочтительна покупка фирменных евроконусов;
  • сильно зауженные выходные отверстия.

REHAU G1 1″ НР-ВР, 3 отвода 3/4″

Продукция известной немецкой компании, которая не нуждается в представлении. Приобретая данный товар можно быть уверенным в немецком качестве. Универсальная модель используется для монтажа систем водоснабжения и отопления. Корпус из латуни получил EPDM уплотнения. Конструктивный элемент выдерживает высокие нагрузки и не теряет своих качеств продолжительное время. Материал инертен по отношению к воде. Для увеличения срока эксплуатации поверхность покрыли никелированным слоем.

REHAU G1 1″ НР-ВР, 3 отвода 3/4″

Достоинства:

  • известный бренд;
  • универсальное назначение;
  • доступны все размеры.

Недостатки:

  • на стене крепится 2 кронштейнами;
  • в большей степени ориентирован на системы отопления;
  • хорошая совместимость с трубами RAUTITAN stabil и RAUTITAN flex.

Коллекторы выступают своеобразным гарантом долгой и бесперебойной работы системы водоснабжения независимо от места установки (квартира или частный дом). С ними можно одновременно пользоваться несколькими устройствами, не создавая проблем для других. Любые аварийные ситуации решаются после отключения линии. Это не затрагивает других абонентов. Тем, кого заинтересовало данное устройство, но нет времени на самостоятельное изучение всех тонкостей и нюансов, придет на выручку представленный рейтинг. В него вошли лучшие модели в разных ценовых сегментах.
