Выбор коллекторной системы для водоснабжения — советы и рекомендации

Коллекторная система водоснабжения (или гребенка) представляет собой функциональный элемент в составе трубопроводной системы, призванный обеспечивать равномерное или регулируемое распределение воды от одного основного источника к нескольким подключенным разветвлениям.

Установка коллекторов водоснабжения происходит путем их интегрирования в магистральный стояк ХВС или ГВС с учетом технических параметров сантехнических изделий. Если по каким-либо причинам имеющихся выходов оказалось недостаточно, есть возможность добавить дополнительный распределитель. Однако перед этим необходимо убедиться, достаточным ли будет давление в системе при такой модификации. В случаях, когда количество отводов подобрано с запасом, на все свободные концы монтируются заглушки (в моделях со встроенной запорной арматурой такая необходимость отсутствует). Если гребенка является окончанием трубопровода, то на ее незанятый конец также устанавливают заглушку либо гаситель гидроударов.

Для решения эстетической стороны вопроса коллекторы рекомендуют устанавливать в ванных комнатах или санузлах с обеспечением к ним свободного доступа. При достаточном количестве свободного пространство будет уместным использование закрытых коллекторных шкафов. Чтобы готовая конструкция получилась надежной и долговечной, специалисты настоятельно рекомендуют фиксировать гребенки к стене при помощи подходящих крепежных элементов.  Можно также воспользоваться комплектом креплений для коллекторов или обычными сантехническими хомутами с резиновым профилем и приварной гайкой.

Достоинства коллекторной системы

При установке распределительного коллектора вместо стандартной разводки стоимость возрастает. Далеко не всегда понятно, нужно ли переплачивать. Но если внимательно рассмотреть функции гребенок, то становится понятно, что такая система делает проще обслуживание водопровода и эксплуатацию всех имеющихся приборов в целом.

Основные преимущества:

• Поддерживают постоянное давление в системе и выравнивают температуру. В случае обычной разводки открытие одного крана уменьшает напор в другом месте ее потребления. Установка гребенки спасет от перепадов давления. Во всех кранах и других точках потребления напор будет одинаковый.

• Вероятность протечек – минимальная. В коллекторной системе нет лишних стыков, поэтому уменьшается число аварийных ситуаций. Если износится фитинг или сломается запорная арматура, то деталь совсем не сложно заменяется.

• Входных отверстий несколько и каждое перекрывается отдельно с помощью запорной арматуры. Такой способ позволяет ремонтировать краны и приборы, не перекрывая воду полностью, а отключив только конкретную ветку.

• Если есть необходимость, коллектор можно удлинить. Для этого достаточно добавить еще одну гребенку соответствующего диаметра. При этом необходимо учитывать марку уже эксплуатируемого изделия, так как в ходе подключения могут возникнуть некоторые нюансы. Установка выполняется быстро, без полного отключения воды.

Качественные гребенки не разрушаются под воздействием коррозии, они ей не подвержены. Выдерживают высокую температуру воды и значительное давление. Стоимость комплектующих зависит от нескольких параметров. Это материал, из которого коллектор изготовлен, число имеющихся отводов и производитель. Зная особенности выбора распределительных коллекторов можно обустроить эффективную систему водоснабжения самостоятельно.

Виды коллекторов

Распределительные гребенки различают по видам материалов, из которых изготавливаются корпусы.

Латунь или бронза. Применение латунных или бронзовых коллекторов обеспечивает система ресурсного обеспечения качественного и долговечного функционирования. На уровне международного рынка лидирующими производителями являются еврейские фирмы, которые даже сейчас конкурируют между собой, в сфере изготовления наиболее качественных коллекторов, ведь именно латунь или бронза могут придать гребенке максимальную плотность, при этом не забывая о главных преимуществах пропускной способности аппарата (что довольно часто происходит во время создания коллектора из полимера).

Такой прибор прекрасно осуществляет свою работу даже при максимально высоких температурах. В том числе, препятствует  кислородной диффузии. .

Полипропилен. Это  приемлемый экологически чистый материал  для производства гребенки. Так распределитель будет безопасен в применении для пользователя, здесь вредные выбросы выделяются только во время горения материала. Такую гребенку можно спаять даже самому.. Поэтому, в сфере проведения систем отопления и горячего водоснабжения, полипропиленовые коллекторы являются настоящей находкой.

Но стоит не забывать, что у моделей из полипропилена  присутствует небольшой минус. На Материал  воздействуют  сильные заморозки и частые пониженные температурные режимы. Так, уже при температуре наружного воздуха  -10 градусов С и ниже, коллекторная система со временем утрачивает первоначальные качества относительно пониженных температур, а комплекс из труб и распределителей становится хрупким.

Нержавеющая сталь. Материал обладает прекрасными качествами прочности  и высокой степенью противодействия коррозии. В итоге коллектор из такой стали получается довольно легким и безопасным в процессе эксплуатации. При соответствующей обработке специальными составами имеет эстетичный внешний вид и продолжительный срок службы.

Классификация коллекторов

Коллекторы являются важным элементом системы водоснабжения. В интернет-магазине «Терем» представлено несколько вариантов таких устройств:

1. Распределительные. Отличительная черта — отсутствие вентилей. По внешнему виду такие устройства представляют своеобразные тройники. Однако распределительные гребни длиннее, поскольку они могут иметь несколько отводов.

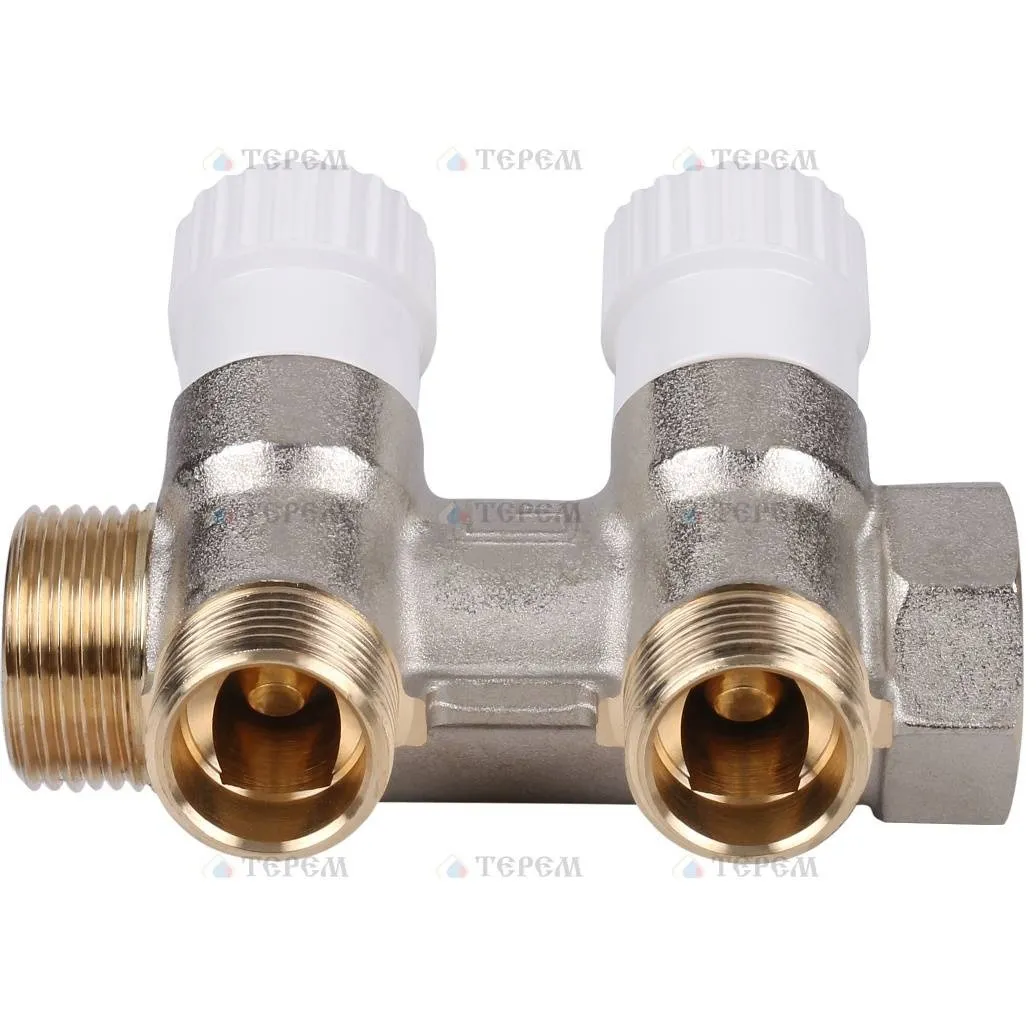

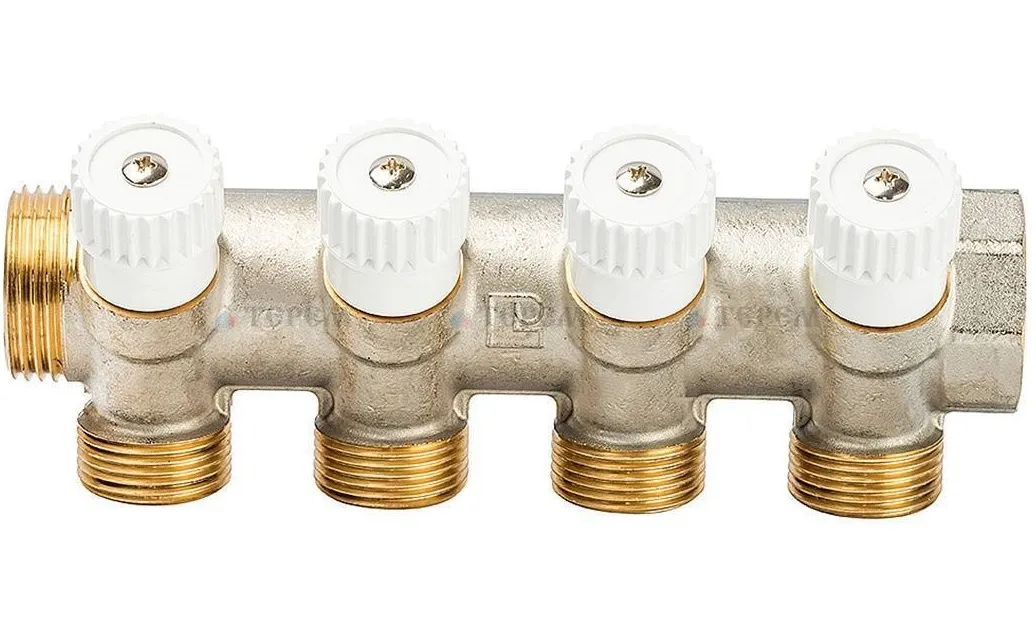

2. Регулирующие коллекторы. Направлены на распределение потоков воды и их регулировку. С их помощью можно открыть воду или полностью ее закрыть. Именно такие агрегаты позволяют корректировать водяные потоки для каждого потребителя по отдельности. Это происходит при помощи регулирующих ручек. Преимущество таких коллекторов — в управлении без использования инструментов.

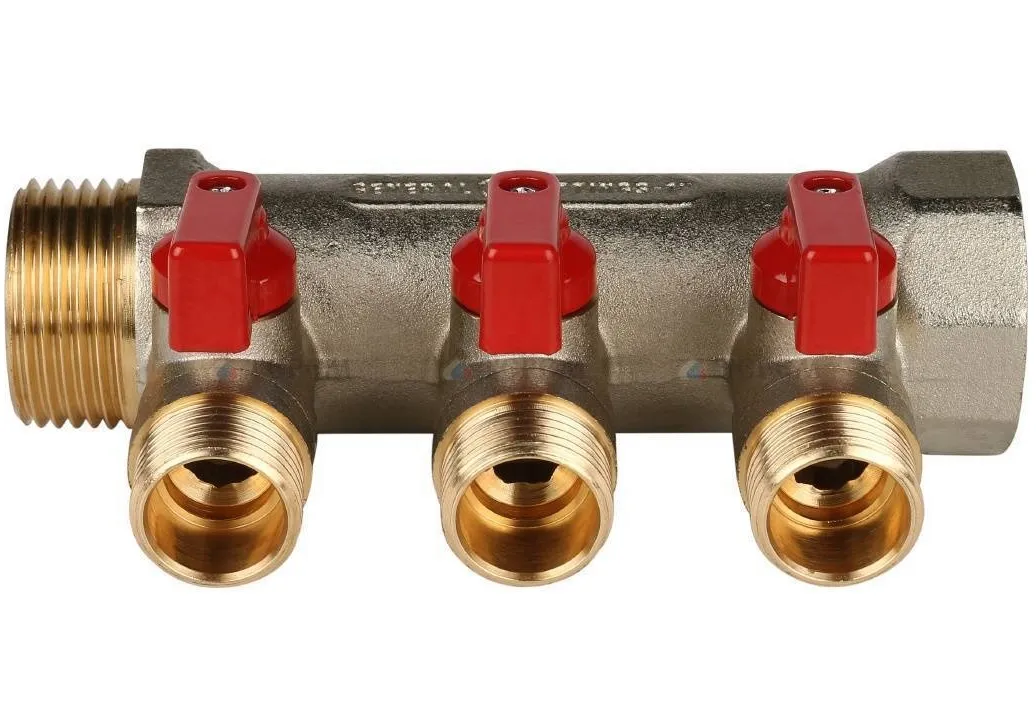

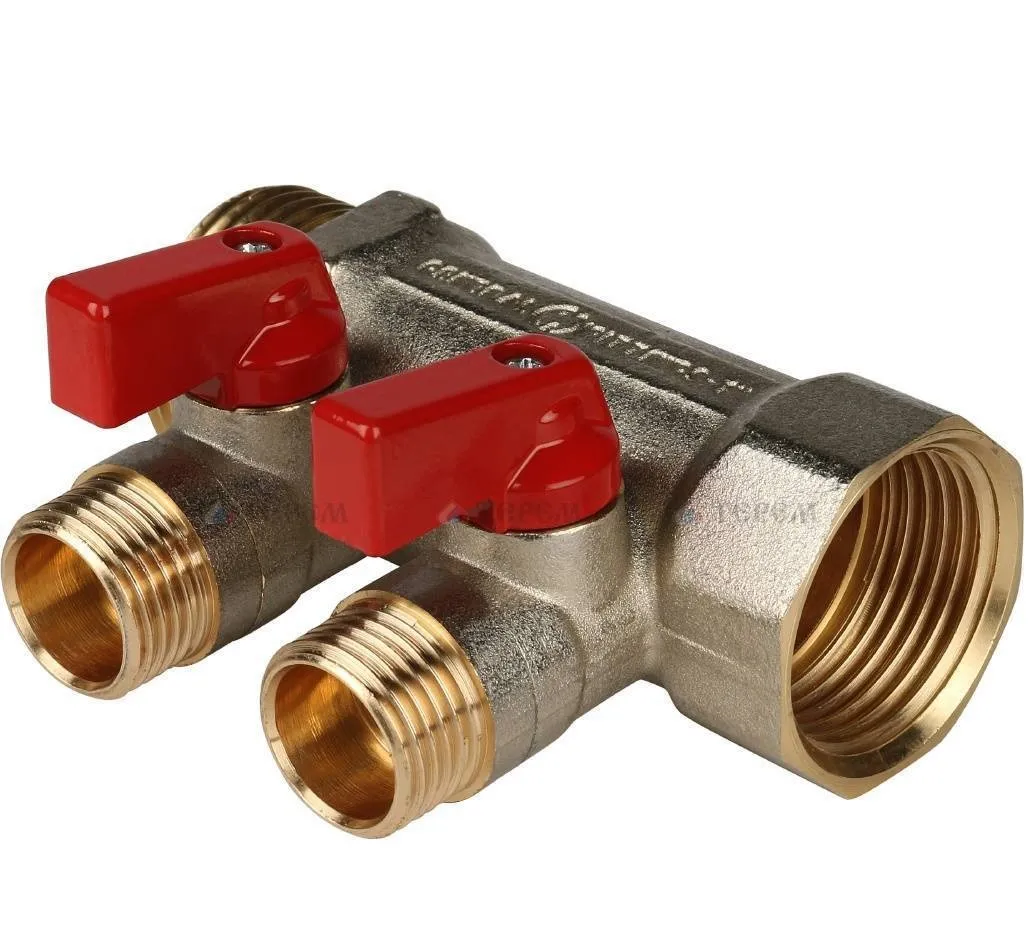

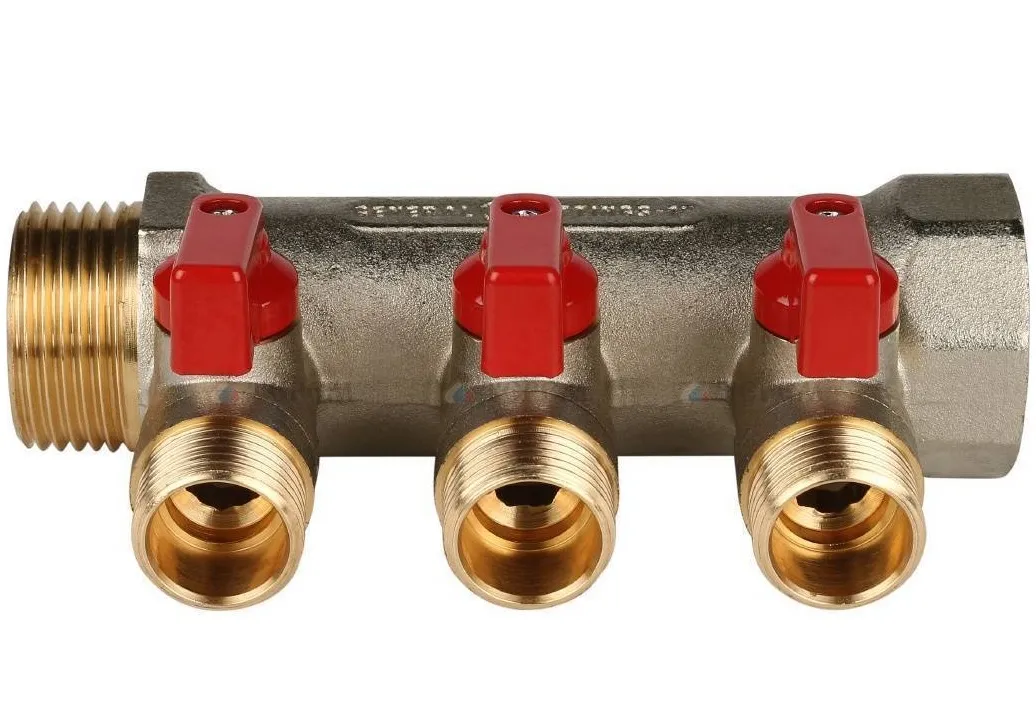

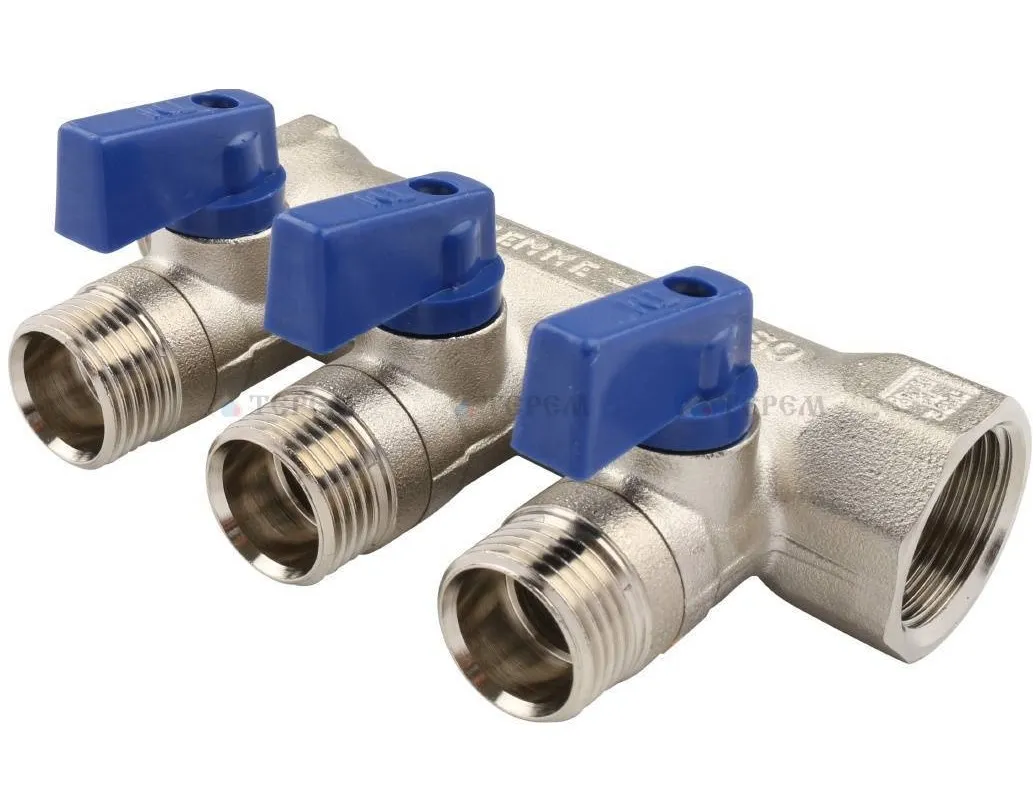

3. Запорные распределительные гребенки. Вентили в таких коллекторах не предназначены для регулирования воды. Они работают только на открытие или закрытие потока. В таких устройствах ручки установлены в виде флажков, в то время как на регулирующем оборудовании вентили выглядят как бочонки.

Все распределительные гребни имеют литой корпус, который разводит потоки воды по отдельным ветвям. На некоторых видах коллекторов установлены запорные и регулирующие вентили.

Популярные бренды

При монтаже систем водоснабжения подрядчики стараются использовать коллекторы от известных брендов. И дело тут вовсе не в «громком имени», а точнее, не только в нем. Оборудование от известных мировых производителей — это в первую очередь гарантия высокого качества продукции. А значит и долгого срока эксплуатации.

Представляем список самых известных и популярных марок коллекторов, которые можно приобрести в нашем интернет-магазине прямо сейчас с доставкой на дом.

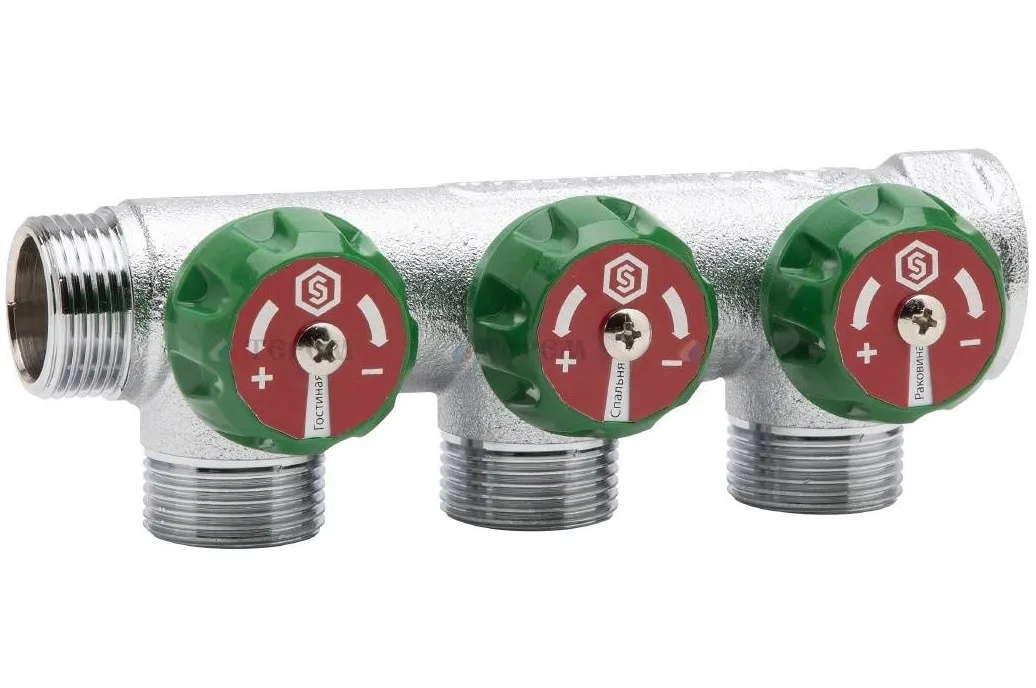

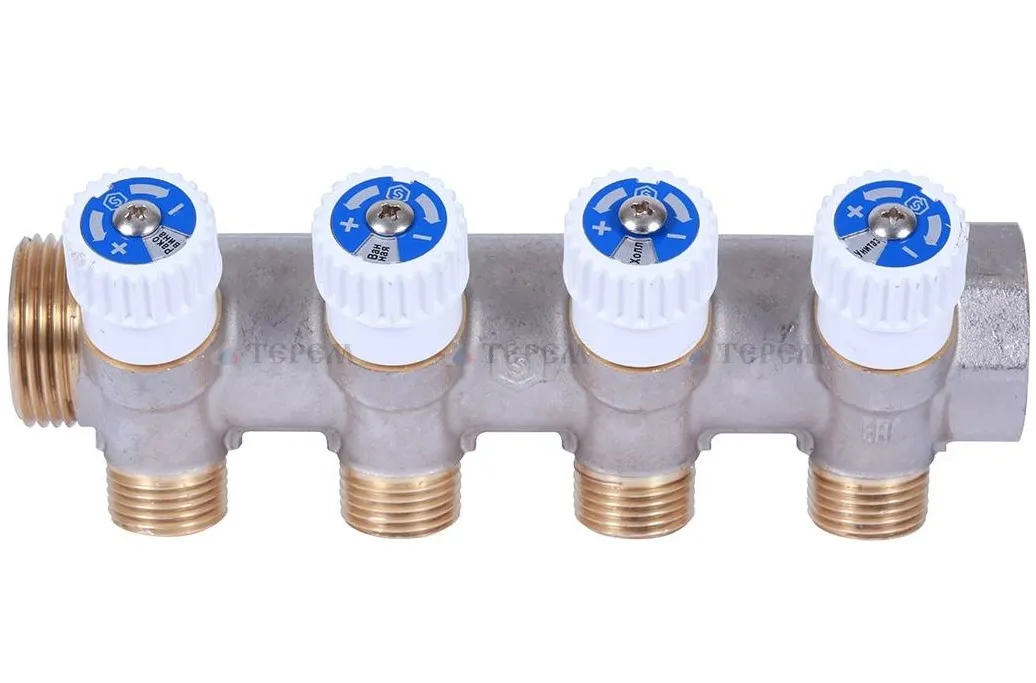

Stout. Это продукция совместного производства российских инженеров команды «Терем» и стран Евросоюза. Около четверти продукции под этой маркой выпускается в нашей стране, остальная часть — на итальянских и испанских заводах. При производстве коллекторов для воды Stout используется латунь только самого высшего качества. Благодаря этому, а также тщательно продуманной конструкции, эти коллекторы можно использовать в гидросистемах, где есть высокая вероятность возникновения гидроударов. Все комплектующие в конструкции оборудования тщательно подобраны и соединены. Поэтому смонтированная коллекторная группа от бренда Stout прослужит долго и без нареканий.

Rehau. Бренд от известного немецкого производителя. Латунь, используемая при изготовлении коллекторов, не только высокого качества, но и безопасна для окружающей среды. Продукция Rehau может использоваться в инженерных системах с высокими показателями давления и температуры.

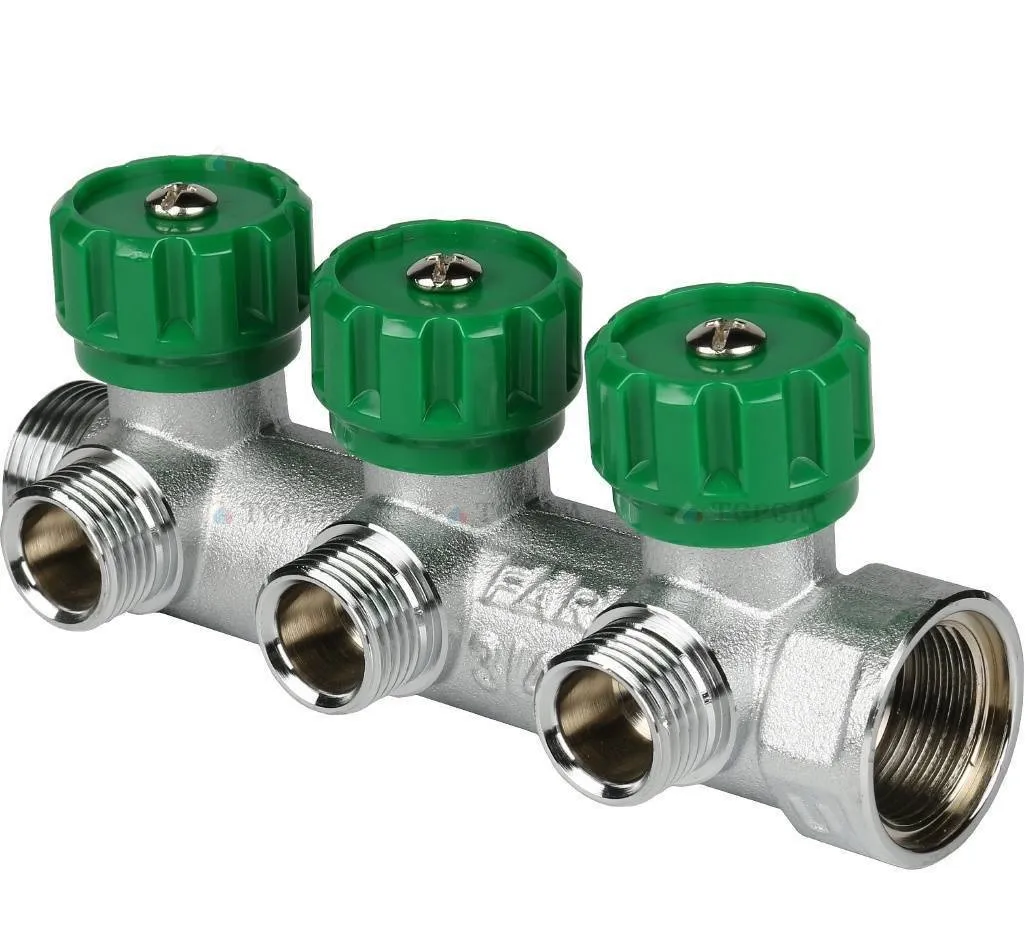

Far. Итальянский производитель продукции высокого качества по очень скромным ценам. Даже самая дорогая модель коллектора будет стоить не более 3000 рублей.

Tiemme. Бренд из Италии, высокое качество продукции которого подтверждают многочисленные сертификаты. Его продукция очень популярна среди компаний, предлагающих сантехнические услуги.

Luxor. Еще один итальянский бренд, известный как производитель комплектующих для инженерных гидросистем.

Особенности монтажа

При установке водораспределительного узла нужно выполнить ряд условий, в том числе и монтаж сопутствующего оборудования. Поэтому лучше заранее продумать каждый этап монтажа, приобрести необходимые материалы и детали. Только в этом случае можно рассчитывать на то, что узел будет смонтирован правильно и не потребуется переделывать работу.

Перед тем, как купить сантехническое оборудование, нужно определиться со следующими критериями:

1. Количество потребителей, которые подключаться к гребенке. Исходя из этого подбирается узел с определенным числом отводов. Не обязательно, чтобы отводов было столько же, сколько потребителей. Можно взять больше — тогда в будущем к трубопроводу сможет подключиться кто-то еще, а до этого времени установить заглушки.

2. Тип труб. Следует узнать, какие трубы проложены в месте подключения и какие у них особенности соединения. Коллекторы должны им соответствовать.

3. Размещение элементов в сантехническом шкафу. Стоит спланировать наиболее рациональное расположение оборудования. Это упростит доступ к ним, а значит — их обслуживание и ремонт.

4. Крепеж для монтирования узла на стену. Нужно выбирать качественные крепежные элементы, которые обеспечат надежность конструкции.

5. Фильтры для воды, а также счетчики. Эти приборы устанавливаются перед распределительной гребенкой.

6. Расходные материалы. К ним относятся уплотнители, переходники и другое. Понадобятся для установки узла.

Для удобного пользования в сантехническом шкафу иногда предусматривают освещение. Подобное решение позволяет лучше видеть состояние узла при осмотре, что очень важно, поскольку своевременное обнаружение износа или протечек предотвращает более крупную неисправность системы.

Гребенки для распределения воды и отопления, а также коллекторы теплого пола монтируются по одной и той же схеме. Основные этапы:

• На стояк монтируется запорная арматура.

• На заранее определенных участках устанавливаются фильтры, счетчики, клапаны.

• Монтируется коллектор. После чего закрепляется на стене с помощью крепежных элементов.

• К отводам устанавливаются трубопроводы, каждый из них идет к отдельному потребителю. Если отводов больше, чем потребителей, на неиспользуемые ставятся заглушки.

Рекомендуется оснастить узел гасителем гидроударов. Это является хорошей защитой деталей от износа. Наличие гасителя продлит срок службы узла.

Установка распределительного коллекторного узла для обеспечения системы водоснабжения — это довольно дорогостоящий вариант в сравнении со стандартной разводкой. Для многих это кажется излишней тратой средств. Так ли это, поможет разобраться детальное рассмотрение функционала коллекторов. Устройство распределительных гребней значительно упрощает эксплуатацию системы водоотведения. Но для того, чтобы не пожалеть о покупке, необходимо знать все нюансы правильного подбора конструкции и ее грамотного монтажа:

• Коллекторный блок регулирует равномерную подачу воды по всей системе. Давление и температурный режим сохраняются на одном уровне независимо от этажности здания. Если рассматривать традиционную водонапорную разводку, то в ней есть главная особенность: при включении воды в одной комнате, резко снижается напор и меняется температура водяного потока в другом помещении. При установке коллектора данная проблема решается, поскольку в такой системе всегда будет одинаковый напор и температурный режим независимо от количества одновременно включенных кранов.

• Распределительные гребенки минимизируют риски протечек. Монтаж распределительной системы подразумевает отсутствие дополнительных стыков. В связи с этим и аварийных ситуаций при установке коллекторов случается намного меньше. Если одна из деталей изнашивается или происходит поломка запорных вентилей, то такие дефекты устраняются оперативно и без остановки всей системы. Резьбовые фитинги просты в обслуживании и ремонте.

• Коллекторные блоки имеют несколько отверстий. Каждый из выходов может быть перекрыт отдельно от других, что позволяет производить ремонтные работы с сохранением рабочего состояния всей системы. Так, перекрыв только одно разветвление, можно починить кран или какое-либо сантехническое оборудование.

• Распределительные гребни могут быть модифицированы с помощью крепления вспомогательных агрегатов. Для этого необходимо подобрать соответствующую модель и марку устройства, совместив диаметры входных отверстий. Установка такой системы не потребует много времени.

Чтобы выбрать коллектор для отопления, необходимо придерживаться этих же рекомендаций, плюс — учесть рабочую температуру теплоносителя. В дополнение стоит отметить, что фирменные коллекторы устойчивы к коррозии и способны выдержать критические перепады давления. Стоимость таких систем зависит от материала изготовления, количества ответвлений и бренда производителя.

Критерии выбора коллектора для квартиры

Коллектор для квартир устанавливается на этажах многоквартирных домов. Если сравниватьс размещением водоснабжающих блоков, например, в частном секторе, то у первых условия для установки наиболее стесненные. В связи с этим необходимо учитывать определенные нюансы при выборе коллекторов для квартир:

Не всегда длинный корпус коллектора будет уместен при монтаже. Лучше всего подобрать варианты с размещением распределительных гребенок на 2 или 3 фазы. Их удобно расположить одну за другой, подстраиваясь под размеры помещения.

Для установки в систему квартирного водоснабжения используются полностью хромированные коллекторы. Это защищает устройства водообеспечения от негативных воздействий со стороны жильцов. Также подобное покрытие оберегает от неполадок внутри системы. Фирменные коллекторы оснащены заводскими регулирующими ручками. Вентили в таких распределительных гребенках произведены на том же предприятии, что и сам коллектор. Это является показателем европейского качества и соблюдения требований по эксплуатации.

При выборе коллекторов стоит обращать внимание на их комплектацию. Так если к распределительной гребенке прилагаются заглушки и защитные колпачки, но при этом отсутствуют вентили, то необходимо подобрать другую модель агрегата. В этом случае предпочтение отдается упрощенным конструкциям, где имеется вмонтированный кран. Так будет достигнуто максимально комфортное использование коллектора. Если будет установлен коллектор без вентилей, то эффективное управление водяным напором будет возможным только при наличии дополнительной запорно-регулирующей арматуры на соответствующем участке трубопровода.

Соблюдая все критерии выбора фирменного коллектора, можно обеспечить оптимальный контроль за квартирным коллекторным узлом..

Критерии выбора коллекторного узла для дома

Создание системы теплоснабжения или водообеспечения для жилого дома, а также любой крупной постройки, предполагает установку коллекторов. Такое обустройство является весьма технологичным и функциональным. Качественные коллекторы способны обеспечить нормальное и довольно продолжительное ресурсоснабжение в частном секторе.

Изучив характеристики коллекторов и поняв специфику стабильной работы водонапорной системы, можно выделить основные критерии выбора надежного и долговечного распределительного гребня:

1. Стабильный напор. Устройство должно обеспечивать оптимальное давление на каждом этаже. Для этого следует обращать внимание на опцию комфортного подведения насоса, который при любых даже незначительных изменениях показателей будет выравнивать давление воды по всей системе.

2. Коллекторы должны быть промаркированы. Это значит, что на креплениях агрегата, присоединяемых к трубопроводной магистрали, обязательно должны присутствовать обозначения притоков воды. Для горячего водоснабжения — это маркировка красного цвета, а для холодного — синего.

3. К каждой модели коллекторного корпуса должна прилагаться соответствующая комплектация. В набор водоснабжающего комплекса должны входить: различные фитинги для организации подводки труб от центральной магистрали и осуществления переходов от одного контура к другому. Также необходимо наличие крепежных муфт, с помощью которых фиксируется коллекторный блок, и регулирующих вентилей, которыми можно открывать и закрывать подачу воды.

Лучшие варианты коллекторов — те, которые имеют в комплектации большое количество переходников, изготовленных из латуни. Качественной альтернативой латунным фитингам может быть также фирменный полипропилен. Оба материала могут устанавливаться на металлические трубы и имеют отличные эксплуатационные характеристики.

Коллекторный блок для частного дома прослужит намного дольше, если он выполнен с учетом резьбового соединения. Это дает возможность при необходимости отремонтировать или просто подкрутить отдельные соединительные узлы без полного демонтажа системы. Даже в случае потребности разбора конструкции сделать это намного легче и удобнее, если на системе установлены резьбовые элементы. Особенно такое устройство актуально в тех бойлерных, где имеется большое количество разнообразного оборудования.

Выводы

Прежде чем поставить коллектор, необходимо правильно его выбрать. Отдавайте предпочтение моделям, выполненным из того же материала, что и сам трубопровод. Экономия на этом этапе не всегда обоснована. Выбирайте изделия только проверенных торговых марок, чтобы в дальнейшем избежать возможных проблем с аварийным демонтажем и заменой поврежденного элемента. Выбирать коллектор стоит с учетом его технических характеристик, особенно это касается системы отопления. Диаметр присоединения также имеет значение. Сильное сужение трубопровода необходимо исключить, чтобы не нарушить работоспособность системы в целом.

Какие существуют системы водоснабжения?

Существует несколько основных систем водоснабжения, которые используются для подачи воды в домы, здания и города:

1. Система городского водоснабжения: это система, в которой вода поступает в здания из централизованного источника водоснабжения, такого как водозаборная станция. Городское водоснабжение используется в больших городах и обеспечивает воду для тысяч людей.

2. Система скважинного водоснабжения: это система, в которой вода поступает в здания из подземного источника воды, полученного из скважины. Скважинное водоснабжение часто используется в загородных домах, где нет доступа к городскому водоснабжению.

3. Система колодезного водоснабжения: это система, в которой вода поступает в здания из наземного источника воды, такого как колодец. Колодезное водоснабжение используется в дачных домиках и других отдаленных местах, где нет доступа к городскому водоснабжению или скважинному водоснабжению.

4. Система дождевого водосбора: это система, которая использует дождевую воду, собираемую с крыш и других поверхностей, для водоснабжения зданий. Дождевое водосборное оборудование часто используется в крупных зданиях и на территориях с ограниченным доступом к воде.

5. Система дистилляции: это система, которая использует процесс дистилляции для очистки и обеззараживания воды. Дистилляционная система может быть установлена в доме или использоваться на производственной базе.

В зависимости от местности и доступных ресурсов, выбирается наиболее подходящая система водоснабжения. Кроме того, многие системы могут быть скомбинированы для обеспечения наиболее эффективного и устойчивого водоснабжения.
