Защита от сухого хода насоса — разновидности и установка

23.12.2023

Что такое сухой ход насоса

Независимо от того, откуда насос черпает воду, иногда возникает ситуация, когда воды становится недостаточно. Это может произойти при низкой производительности колодца или скважины, и в таком случае можно полностью опустошить воду. Если вода подается из централизованной водопроводной системы, ее поставку также могут временно приостановить. Рассмотрение «защиты от сухого хода» может помочь в таких ситуациях.

Чтобы водоснабжение дома работало нормально, нужен не только насос, но и система защиты от сухого жода, автоматика включения-выключения

Что плохого в сухом ходе, кроме того, что электричество тратиться впустую? Если при отсутствии воды насос будет работать, он перегреется и сгорит — перекачиваемая вода используется для его охлаждения. Нет воды — нет охлаждения. Двигатель перегреется и сгорит. Потому, защита от сухого хода насоса — одна из составляющих автоматики, которую придется докупать. Есть, правда, модели со встроенной защитой, но они стоят дорого. Дешевле докупить автоматику.

Чем опасен сухой ход

При холостом режиме работы возникают так называемые зону устойчивой кавитации. То есть под действием возникающих повышенных температур происходит изменения конструкции некоторых узлов и деталей именно насоса. Вот почему все чаще звучит такой термин, как защита от сухого хода для насосной станции.

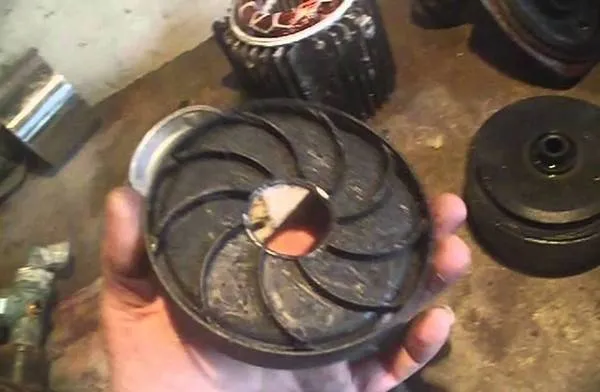

Деформированное рабочее колесо насоса

Все дело в том, что перекачиваемая вода является охлаждающей средой для таких деталей насосного оборудования, как рабочее колесо (крыльчатка), уплотнительные манжеты и направляющие аппараты (сопло, входной патрубок). Кстати, необходимо отметить, что рабочее колесо – это достаточно дорогая деталь, и заменить ее не так просто

Очень важно понимать, что само рабочее колесо располагается в отдельном отсеке. И зазор между его краями и корпусом отсека не очень большой

При термической нагрузке крыльчатка расширяется и начинает соприкасаться с корпусом. Это и есть аварийная ситуация. Кстати, именно она может вывести из строя электродвигатель, что гораздо хуже и дороже.

Поэтому вне зависимости от устройства локального водопровода, приобретенной целиком или собранной своими руками насосной станции, рекомендуется установка реле сухого хода. Исключение может быть в некоторых случаях: при непостоянной работе насоса, например на даче, при осуществлении постоянного контроля за устройством, забор воды производится из неиссякаемого источника, потребитель имеет большой опыт эксплуатации устройства. Но даже в этих случаях многие специалисты все же рекомендуют установить предохранительное реле, чтобы полностью исключить вероятность поломки.

Причины

Если говорить о внешних причинах появления сухого хода, то можно сказать, что их достаточно много. Но все они сконцентрированы на одном – это полное или частичное отсутствие воды в рабочем отсеке насоса. Что касается частичного отсутствия, то вследствие этого внутри рабочей камеры появляются воздушные пузыри. Именно в них и образуются зоны повышенной температуры. Специалисты отмечают, что критическая производительность насосной станции, при которой можно говорить о сухом ходе, это 5 л/мин. Что на это может повлиять.

Отсутствие воды в гидротехническом сооружении.
Разгерметизация подающего шланга или трубопровода, за счет чего внутри системы насос начинает подсасывать воздух.
Забился обратный клапан.
Упало напряжение в питающей сети электроэнергии.

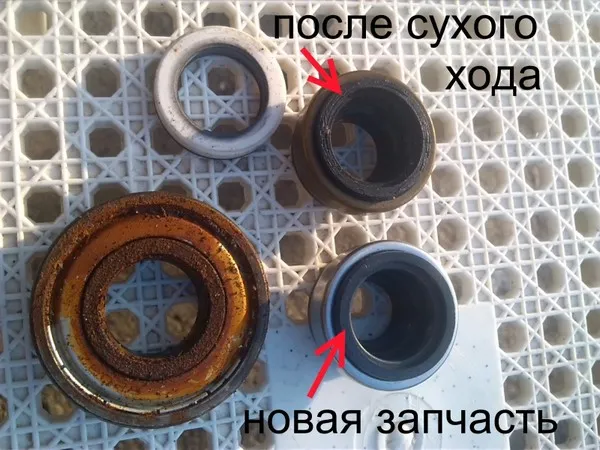

Детали насоса после работы в режиме сухого хода

Кстати, необходимо отметить, что трение вращающихся деталей приводит к повышению температуры. Это из курса школьной программы по физике. Недостаточное количество воды, которая протекает внутри рабочей камеры насоса, становится причиной ее закипания. Хорошо, если крыльчатка изготовлена из металла, но сегодня многие производители перешли на пластик, который уменьшает стоимость изделия. Но именно полимерный материал негативно реагирует на насыщенный пар, который деформирует пластиковую крыльчатку.

Возможные причины «сухого хода» ↑

Для погружных насосов сухой ход обусловлен отсутствием или недостаточным количеством воды на уровне водозаборных отверстий помпы в скважине или колодце. Перечислим причины, которые могут его вызвать:

Падение уровня воды ниже критического в результате неправильного выбора высоты подвеса помпы в рабочей колонне. Не был проведен соответствующий расчёт динамического уровня либо неверно измерен дебит скважины. При активном водоразборе помпа начинает «подхватывать» воздух.

Деградация ранее нормально функционировавшей скважины, вследствие чего снизилось количество воды, которое она может выдать (упал дебит источника).

Если источник не пересох полностью, уровень воды временно падает, потом восстанавливается и не всегда хозяева могут заметить, что оборудование периодически работает в аварийном режиме.

Если скважина или колодец неглубоки (до 10 м), для подачи воды может использоваться поверхностная помпа. В этом случае сухой ход может возникнуть не только из-за падения уровня воды. Причиной могут послужить негерметичность всасывающего патрубка либо его засор.

Датчик сухого хода для насоса: принцип работы

Для предотвращения подобных неприятностей в состав водопроводной магистрали вводят специальный защитный датчик – реле сухого хода. В современных насосных станциях подобный прибор включён в заводскую комплектацию. Однако, большая часть бюджетных модификаций насосов лишена встроенной защиты.

На сегодня имеется несколько разных модификаций защитных приборов. Стандартный датчик защиты от сухого хода включает следующие элементы:

Мембрана, установленная внутри корпуса реле.
Размыкающие контакты – автоматически срабатывают при снижении напора в водопроводной сети менее установленного порога.
Регулировочная пружина. С её помощью устанавливаются пределы сработки датчика.

Когда водяное давление находится в пределах нормы, внутренняя мембрана под её напором прогибается, соединяя электроконтакты. В результате цепь замыкается, и электродвигатель насоса работает. Когда водяное давление вдруг опускается ниже определённого уровня, мембрана распрямляется, размыкая контакты. Подача электропитания к мотору прекращается, и он останавливается.

Запустить аппарат вновь возможно, лишь наполнив систему водой, и создав внутри датчика необходимое давление. Для регулировки порога автоматического выключения насоса предназначена специальная пружина. Диапазон настроек составляет приблизительно 1 атм.

Виды датчиков сухого хода и особенности их работы

Дорогостоящие модели насосов уже имеют встроенные датчики защиты от сухого хода. В частности, все насосы от производителя Grundfos уже изначально укомплектованы подобными датчиками. При эксплуатации более дешевых агрегатов датчик сухого хода для погружного насоса приходится устанавливать дополнительно. Попробуем разобраться в тонкостях устройства и работы датчиков сухого хода различных типов.

Всего существуют 3 категории датчиков: реле защиты, датчики уровня, датчики потока воды и ее давления.

Датчики уровня воды

Данная категория оборудования предназначена для измерения фактического уровня воды в колодце или водной скважине. Могут использоваться датчики двух типов:

1. Поплавковый выключатель. Схема подключения датчика сухого хода для насоса должна быть выстроена так, чтобы его контакты были включены в цепь питания двигателя помпы. Поплавок находится на плаву. Когда уровень воды падает, поплавок изменяет свое местоположение, его контакты автоматически размыкаются, в результате чего питание насоса отключается. Это наиболее простой вид защиты, отличающийся надежностью и простотой работы.

2. Датчик контроля уровня воды. Рассмотрим более подробно такой датчик сухого хода для насоса и его принцип работы. Это реле, состоящее из двух отдельных датчиков, опущенных на разную глубину. Один из них погружается до минимально возможного уровня функционирования насоса. Второй датчик размещается немного ниже. Когда оба датчика находятся под водой, между ними течет небольшой ток. Если водный уровень уменьшается ниже минимального значения, ток течь перестает, срабатывает датчик и размыкает цепь питания.

Датчик уровня для насоса

Датчики, осуществляющие контроль за уровнем воды, хороши тем, что позволяют отключать насос еще до того, как корпус агрегата окажется над поверхностью воды. Следовательно, оборудование надежно защищено от повреждения.

Реле защиты

Это электромеханическое приспособление, контролирующее давление воды, протекающей через насос. При падении давления цепь питания насоса размыкается. Реле защиты от сухого хода насоса состоит из мембраны, контактной группы и нескольких проводов.

Мембрана следит за давлением воды. В рабочем положении она разомкнута. Когда давление падает, мембрана сдавливает контакты реле. При замыкании контактов насос отключается. Мембрана срабатывает при давлении 0,1-0,6 атмосфер. Точное значение зависит от выставленных настроек. Падение давления до такого уровня свидетельствует о наличии таких проблем:

давление воды упало до минимального значения. Это может произойти по нескольким причинам. В том числе, потеря производительности самим насосом по причине выработки ресурса;
засорился насосный фильтр;
насос оказался выше уровня воды, в результате чего давление упало до нуля.

Реле защиты может быть вмонтировано в корпус насоса или устанавливаться на поверхности как отдельный элемент. Если система прокачки воды включает в себя гидроаккумулятор, то защитное реле устанавливается совместно с реле давления, перед гидроаккумулятором.

Установка реле защиты насоса от сухого хода при использовании гидроаккумулятора

Датчики потока и давления воды

Существует 2 вида датчиков, контролирующих прохождение рабочей среды через насосный агрегат и обеспечивающие защиту от сухого хода насоса. Это реле протока и контроллеры протока, которые и будут рассмотрены ниже.

1. Реле протока — это устройство электромеханического типа. Они бывают турбинные и лепестковые. Принцип их работы также различается:

В роторе турбинных реле имеется электромагнит, который вырабатывает электромагнитное поле при прохождении воды через турбину. Специальные датчики считывают вырабатываемые турбиной электрические импульсы. Когда импульсы пропадают, датчик отключает помпу от питания;
В лепестковых реле имеется гибкая пластина. Если вода в насос не поступает, пластина отклоняется от своего первоначального положения, в результате чего механические контакты реле размыкаются. При этом питание насоса прерывается. Этот вариант реле отличается простотой конструкции и доступной стоимостью.

Пример датчика потокаТакие блоки выключают насосное оборудование, если отсутствует поток воды и включают его, если давление в системе упало ниже заданного уровня

2. Контроллеры протока (блок автоматики, прессконтроль). Это электронные устройства, отслеживающие одновременно несколько важных параметров водного потока. Они контролируют давление воды, сигнализируют о прекращении ее поступления, автоматически включают и отключают насос. Многие устройства оборудованы обратными клапанами. Высокая надежность обусловила и высокую стоимость данных приборов.

Устройство и принцип работы типового датчика

Чаще всего владельцами используются датчики механического типа. Их основное преимущество – независимость от электричества. Они не требуют выделения специальной розетки для включения устройства в работу. Эти приборы предназначены для включения и отключения насоса при достижении заданных показателей давления. Поэтому насос подключается к сети через датчик.

Строение прибора зависит от модели и производителя. Чаще дачники используют самое простое российское реле (+)

Самый простой и популярный механический датчик РДМ-5. Он состоит из таких элементов:

металлическая платформа;
мембрана;
поршень;
пружины;
регулировочные болты с гайками;
пластиковый корпус;
электрические контакты.

Более дорогие модели иностранных производителей могут иметь шкалу для регулировки, встроенный манометр и другие составляющие, которые позволяют выполнять самые разнообразные функции.

С датчиком давления воды значительно удобнее организовать полив грядок, клумбы, кустарников и газона

По количеству возможностей и стоимости можно выделить такие группы датчиков давления:

простое реле давления;
дополнительный датчик для защиты от сухого хода. Он идет в паре с простым реле, например, у фирмы Aquatica;

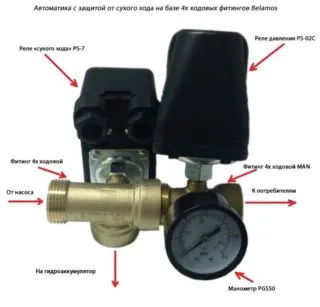

контроллер давления воды – сложный прибор с датчиком, манометром, многими другими функциями и достаточно высокой ценой.

Устройство электронных контроллеров со встроенным реле давления и манометром сложнее, чем у механических. Такие приборы, в зависимости от модели, имеют дополнительный регулятор, предотвращающий перепады давления воды в системе. Это обеспечивает всегда равномерный напор, вне зависимости от того, работает ли в конкретный момент насос.

Датчик, контролирующий работу насоса, устанавливается, как правило, в системах водоснабжения с гидроаккумулятором. Прибор всегда монтируется перед накопительным баком. Его функция заключается в постоянном измерении давления воды в системе. Эти показания датчик сравнивает с заданным показателями.

Если домовладение расположено в местности с частым отключением электроэнергии, то есть смысл установить накопительный бак большого объема на чердаке

Как только давление становится ниже, чем предусмотрено настройками, контакты замыкаются и насос включается, начиная забор воды. Она заполняет гидроаккумулятор, который помогает создавать требуемое давление. В момент фиксации датчиком верхнего предела давления, заданного владельцем дома, происходит размыкание электрических контактов – насос прекращает работу.

Частота включения/выключения зависит от объема гидроаккумулятора, давления в системе и количества потребителей воды. Например, если хозяйка коттеджа принимает ванну, ее муж наслаждается гидромассажем в душевой кабинке, а на кухне работает посудомоечная машина, то датчик в определенный момент включит насос.

Сначала при включении кранов и душевых леек вода будет поступать из накопительного бака. Как только ее количество уменьшится, мембрана емкости тоже уменьшит сопротивление. Соответственно, давление в системе станет меньше. Мембрана гидробака сразу же отреагирует на это изменение и, как только показания достигнут нижнего предела давления, установленного пользователем, контакты реле давления замкнутся.

В этот момент включится насос и начнет закачивать воду в систему, заодно заполняя освободившееся пространство в гидроаккумуляторе. Если краны еще открыты, то вода из скважины будет поступать до тех пор, пока давление в системе не достигнет верхнего предела диапазона, заданного владельцем.

Объем гидроаккумулятора зависит от потребностей конкретного домовладения и его жителей. Чем больше людей проживает и чем больше установлено сантехнических приборов, тем большая вместительность бака потребуется

Если же в доме в качестве датчика используется электронный контроллер с дополнительными функциями, то в момент, когда давление падает, напор воды не становится слабее. Встроенный регулятор помогает поддерживать нужное давление, и пользователь ничего не заметит, в отличие от ситуации с использованием простого датчика давления.

Защита от сухого хода по электрическим параметрам насоса ↑

Перечисленные выше датчики и реле должны непосредственно контактировать с перекачиваемой средой. Существует техническое решение, при котором нет нужды монтировать измерительные приборы в рабочую колонну либо устанавливать их в трубопровод. Такая защита насосов для скважин основана на считывании электрических параметров двигателя помпы. Когда во всасывающее отверстие поступает жидкость, электродвигатель работает в штатном режиме и его коэффициент мощности cos φ стремится к номинальному значению 0,7…0,8. Вода перестаёт поступать, прокачка прекращается — cos φ падает до уровня 0,25…0,4.

Специальное реле контроля на основании параметров напряжения и силы тока вычисляет коэффициент мощности электродвигателя и производит его отключение в случае падения значения cos φ ниже критического. В зависимости от мощности двигателя помпы и модели реле, автоматику подключают напрямую либо через трансформатор. Надёжность этого способа защиты довольно высока, но не все специалисты считают её 100%-й.

Как правильно выбрать защиту от сухого хода, какой датчик или реле установить? Однозначного ответа на этот вопрос нет. Каждое из технических решений имеет свои плюсы и минусы. Следует учитывать глубину скважины, параметры насоса, наличие гидроаккумулятора, тип автоматики управления, совместимость оборудования. Возможно и даже желательно дублирование в одной системе функции защиты от сухого хода различными приборами при условии, что они построены на различных принципах измерения параметров.

Виды датчиков сухого хода и особенности их работы

Всего существуют 3 категории датчиков: реле защиты, датчики уровня, датчики потока воды и ее давления.

Датчики уровня воды

Датчик уровня для насоса

Реле защиты

давление воды упало до минимального значения. Это может произойти по нескольким причинам. В том числе, потеря производительности самим насосом по причине выработки ресурса;
засорился насосный фильтр;
насос оказался выше уровня воды, в результате чего давление упало до нуля.

Установка реле защиты насоса от сухого хода при использовании гидроаккумулятора

Датчики потока и давления воды

В роторе турбинных реле имеется электромагнит, который вырабатывает электромагнитное поле при прохождении воды через турбину. Специальные датчики считывают вырабатываемые турбиной электрические импульсы. Когда импульсы пропадают, датчик отключает помпу от питания;
В лепестковых реле имеется гибкая пластина. Если вода в насос не поступает, пластина отклоняется от своего первоначального положения, в результате чего механические контакты реле размыкаются. При этом питание насоса прерывается. Этот вариант реле отличается простотой конструкции и доступной стоимостью.

Чем опасен сухой ход для скважинного насоса ↑

В современных приборах в качестве материала для рабочих элементов чаще всего используется износостойкий пластик. Его преимуществом является высокая прочность и сравнительно низкая цена. Данный материал отлично справляется со своей задачей при условии соблюдения эксплуатационных требований. Одно из таких условий – постоянное наличие смазки и охлаждения, функцию которых выполняет рабочая среда, то есть вода.

При отсутствии охлаждающей жидкости пластиковые детали сильно перегреваются, пластик постепенно деформируется. Последствия для электронасоса могут быть самые печальные: от снижения производительности до заклинившего вала и сгоревшего двигателя.

Деформация деталей отчетливо видна во время разборки прибора, поэтому скрыть причину поломки от сервисной службы не получится. В этом случае гарантия на оборудование недействительна.

Принцип работы реле защиты от сухого хода

Речь идет о контролирующем приборе, следящим за уровнем давление внутри водопровода. При его слишком низком падении происходит мгновенная остановка насоса путем размыкания питающей цепи.

Устройство реле сухого хода

В конструкцию защитного прибора входит:

Мембрана. Эту роль выполняет стенка внутренней камеры реле.

Контакты. Они замыкают или размыкают сеть питания насосного двигателя.

Пружина. Уровень ее сжатия указывает границу срабатывания предохранителя (фабричные настройки находятся в пределах 0,1-0,6 атм.).

Чаще всего местом подключения реле является поверхность земли (место должно быть сухим). Однако в продаже встречаются также приборы в герметичном корпусе, которые устанавливаются вместе с насосом в скважину.

Реле защиты от сухого хода функционирует на следующих принципах:

При нормальном давлении в системе происходит выгибание мембраны, и она замыкает контакты. Это позволяет электричеству беспрепятственно двигаться по цепи, обеспечивая нормальный режим работы насоса.

В случае ослабления напора воды, или полного прекращения ее подачи, мембрана выпрямляется, размыкая при этом электрическую цепь. Как результат, насосная установка мгновенно останавливается: возобновление работы возможно только в ручном режиме, прежде заполнив аппарат водой.

Датчики давления характеризуются более широким диапазоном работы. Они способны реагировать на понижение давления от 1-го бара. Обычно таким образом комплектуются бытовые насосные установки центральных трубопроводов (конкретнее – системы тушения пожаров и подачи воды).

Датчик давления воды: манометр и реле давления

Чтобы защититься от холостой работы насоса, были разработаны также некоторые другие устройства:

«Поплавок». Хороший вариант предохранения от холостого хода, когда вода перекачивается с другой емкости или колодца. Здесь отслеживается не давление, а уровень воды внутри контура. Одна из разновидностей поплавков реагирует только на уровень заполнения: размыкание контактов и остановка насоса происходит только после достижения назначенной границы заполнения. Откровенно говоря, такое приспособление скорее защищает от перелива, а не от сухого хода. Более подходящим вариантом являются поплавки, фиксирующие уровень опорожнения. В этом случае размыкание контакта происходит после опускания воды в емкости или колодце ниже определенного уровня, который ориентируется по месту монтажа поплавка. Недостатком такого решения является то, что скважина или трубопровод не всегда умещает такой датчик.

Поплавковый датчик уровня воды

Реле уровня. Более современной модификацией устройств, реагирующих на изменение уровня воды, являются электронные датчики. Ими оснащают ствол скважины или колодца в нескольких точках: когда вода опускается ниже контрольного устройства, находящегося сразу над точкой монтажа насоса, посылается команда на его остановку. После восстановления уровня воды происходит автоматический запуск оборудования. Такие приборы контроля сухого хода отличаются высокой надежностью: их нередко используют при откачивании воды из емкости. При этом установка самого реле уровня осуществляется внутри помещения.

Реле контроля уровня воды размещают на нескольких точках глубины колодца

Датчик протока. Основной работы этого устройства является измерение потока воды через насос. В состав прибора входит клапан и переключатель. Клапан оснащен пружиной и магнитом на одной стороне. Водный напор приводит в движение лепестки клапана, что провоцирует сокращение спирали и активизацию магнита. Соединенные контакты обеспечивают приток электроэнергии, и насос запускается. Когда водный поток иссякает, происходит разжимание спирали и перемещение магнита в исходное положение. Как результат, контакты реле разъединяются, и двигатель останавливается.

Датчик протока воды

При этом обычно наблюдается некоторая задержка в реагировании после прекращения потока, однако работоспособность насоса от этого особо не страдает. Как правило, датчики протока используются для защиты от сухого хода повышающего оборудования небольшой мощности. Основным их преимуществом являются компактные размеры и небольшой вес. Диапазон фиксируемого давление здесь – от 1,5 до 2,5 бар.

Мини АКН. Ими оснащаются однофазные аппараты для обеспечения защиты от холостого хода и управления: на это влияют параметры тока и мощность устройства. Популярность мини АКН объясняется их эффективностью, простотой установки, малым потреблением электроэнергии и надежностью.

Опасность сухого хода

Конструктивно в скважинном напорном оборудовании предусматривается применение воды в качестве защитного средства. Прохладная жидкость не дает нагреваться деталям напорного устройства, обеспечивает требуемое давление. Помимо этого, для глубинного оборудования невозможно организовать традиционную систему смазки трущихся элементов: силу трения также уменьшает вода.

Если рабочая среда отсутствует:

Детали нагреваются, растут в размерах и через металлические соединения передают тепловое расширение на ближайшие узлы.
Постепенно элементы внутри насоса деформируются.
Агрегат «клинит» из-за трансформации внутренних частей, что вызывает скачок напряжения.
В электродвигателе сгорают обмотки, что окончательно выводит насос из строя.

Осушение погружного насосного оборудования возникает при малой производительности глубинного источника. Если водозабор большой, скважина быстро пустеет. Потребуется время, чтобы резервуар наполнился вновь. Причиной работы поверхностного насоса на сухом ходу становится засорение трубы, по которой идет откачивание. Если водозабор ведется от общегородской сети, вода может кончиться из-за прорыва магистрали либо технических работ на водоснабжающих ветках.

Установка защиты от сухого хода насоса своими руками. Пошаговая инструкция

Схему подключения реле давления и защиты от падения сухого хода вы можете увидеть на рисунке:

Порядок монтажа таков:

Реле подключают к магистрали подачи воды в нужном месте, тщательно герметизируют соединения, проверяют на герметичность.
Снимаем защитный кожух устройства.
Подключаем насос к клеммам, как показано на рисунке:
Подключаем заземление.
Подстраиваем чувствительность реле, подтягивая или ослабляя гайки подпружиненных контактов:

После этого остается только провести испытания системы, убедиться, что реле не мешает нормальной работе насоса и исправно отключает его после выхода на сухой ход.

Блоки реле с частотным преобразователем

В таких устройствах, помимо всех функций, заложенных в устройствах из второй категории, есть функция частотного преобразования. Такая функция позволяет регулировать скорость движения вала насоса, что дает несколько неоспоримых плюсов:

Отличная экономия электроэнергии.
Можно не устанавливать гидроаккумулятор, а обойтись лишь установкой гасителя гидроударов.
Самый главный плюс: такая автоматика позволяет поддерживать стабильный уровень давления с одинаковым напором воды, независимо от количества открытых точек водоразбора. К примеру, если открыт кран с холодной водой, параллельно работает стиральная машина и полив огорода, то, все равно, давление будет неизменным, без рывков и перепадов, соответственно, напор воды также будет стабильным. Этот фактор существенно влияет на долговечность службы насоса.

Как работает защита от сухого хода?

«Сухой ход» — это состояние, когда аккумуляторная батарея не имеет достаточной зарядной мощности, чтобы поддерживать нормальную работу электронных устройств. В таком случае ваше устройство может выключиться или перейти в режим ожидания, что может привести к потере важных данных или нарушению работы устройства.

Защита от сухого хода предназначена для предотвращения такого состояния. Она работает, отслеживая уровень заряда батареи и автоматически выключая устройство, когда заряд становится слишком низким. Это гарантирует, что ваше устройство не будет повреждено в результате сухого хода, а также что ваши данные будут сохранены.

Реализация защиты от сухого хода может варьироваться в зависимости от конкрет

отности от устройства, но в большинстве случаев это выполняется путем использования микроконтроллеров, которые мониторят уровень заряда и управляют питанием устройства. Некоторые устройства также могут иметь встроенные защиты от сухого хода, такие как защита от перегрузки или защита от короткого замыкания.

В заключение, защита от сухого хода является важным компонентом для любого устройства, использующего аккумуляторную батарею, поскольку она может защитить ваше устройство от повреждения и гарантировать безопасное хранение ваших данных.

Видео. ПОДКЛЮЧЕНИЕ РЕЛЕ СУХОГО ХОДА И РЕЛЕ ДАВЛЕНИЯ | СХЕМА
