Организация водоснабжения частного дома — варианты систем индивидуального водоснабжения

Организация: ГК «АСУ-Технология»

Дата публикации: 29 сентября 2015г.

Одной из фундаментальных задач для постоянного или временного проживания в частном (индивидуальном) доме является обеспечение водоснабжением. Отсутствие возможности водоснабжения делает дом не только неудобным для жизни, но также может привести к его квалификации как условно пригодного для обитания. Если актуально, то в новом контексте можно использовать «водоснабжение частного дома» для более подробного рассмотрения этой важной проблемы.

Комплекс инженерных сооружений и устройств, обеспечивающих получение воды из природных источников, ее очистку, транспортирование и подачу к водоразборным устройствам, расположенным внутри дома, называется системой водоснабжения или водопроводом.

Исходя из приведенного выше определения водоснабжения, взятого из энциклопедических источников, сформулируем основные требования, предъявляемые к системе водоснабжения частного дома:

1. Обеспечение водой требуемого качества. Для этого необходимо определить источник водопотребления, из которого можно добывать воду, пригодную для питья, в нужных объемах. Согласно санитарным нормам, «Питьевая вода должна быть безопасной в эпидемиологическом и радиационном отношении, безвредной по химическому составу и должна иметь благоприятные органолептические свойства» (статья 19, п. 1). Дальнейшая очистка воды может повышать ее качество.
2. Обеспечение требуемым расходом при напоре не ниже заданного. Водоснабжение должно обеспечивать решение бытовых, хозяйственных задач, а в отдельных случаях и задач пожаротушения. При любых расчетных расходах напор (давление) не должен снижаться ниже заданного значения.
3. Высокий КПД системы водоснабжения., КПД = Wгидравлич/Wэлектрич = 0,01(Q×P)/Wэ, (Q×P) где – генерируемая гидравлическая мощность как произведение расхода и давления в кПа, Wэ – потребляемая насосами электрическая мощность.
4. Круглогодичность водоснабжения, — возможность получения воды в минимально необходимых объемах при зимней консервации дома.
5. Устойчивость водоснабжения. На водоснабжение не должны влиять сезонные изменения уровней грунтовых вод, а также состояние горизонтов подъема воды. При этом желательно, чтобы воду в минимально определенных объемах можно было получить даже при отключении электроэнергии.
6. Минимальные расходы на обслуживание системы в пределах назначенного ресурса.
7. Ремонтопригодность системы водоснабжения, — возможность восстановления работоспособности системы водоснабжения в минимальные сроки при минимальных затратах и минимальном уровне требуемой квалификации.
8. Достаточный ресурс системы водоснабжения, — продолжительность работы системы водоснабжения между капитально-восстановительными работами (поиск новых источников водоснабжения, бурение скважин, прокладка трубопроводов и т.п.).Перечисленные требования к системе водоснабжения определяют ее свойства, а совокупность этих свойств (по схеме «И») – ее качество К=Пni=1 fi. Однако следует учитывать еще одно свойство, определяющее общее качество системы, – обратную величину стоимости 1/C. Вводя это значение как fi+1 свойство в формулу качества K, получаем выражение K1=K/C, или так называемый критерий качество/стоимость. Повышая стоимость без изменения величины К, получаем снижение общего качества системы К1, и наоборот, снижая стоимость без ухудшения качества К (свойства 1…8), повышаем общее качество системы К1. Исходя из этого, получаем еще одно свойство
9. Приемлемая стоимость системы водоснабжения, обеспечивающая выполнение свойств (1…8). Вполне очевидно, что при одновременном увеличении или уменьшении числителя и знаменателя (предполагаем, что свойства (1…8) линейно зависят от стоимости) общее качество К1 не меняется. Таким образом, остается лишь наиболее полно реализовать свойства (1…8) по их приемлемой стоимости. Но именно реализовать, а не получить декларацию о реализации.

Основные элементы системы водоснабжения

Для определения состава системы водоснабжения определим ее функциональное назначение. Система водоснабжения должна обеспечивать получение воды из природных источников, ее очистку, если это вызвано требованиями потребителя, и подачу к местам потребления. Для выполнения этих задач служат следующие элементы, входящие обычно в состав системы водоснабжения:

• водозаборные сооружения, при помощи которых осуществляется прием воды из природных источников; водоподъемные сооружения, то есть насосные станции 1 уровня подъема, подающие воду к местам ее очистки, хранения или потребления;
• резервуары, играющие роль регулирующих и запасных емкостей в системе водоснабжения;
• водоводы, служащие для транспортирования и подачи воды к местам ее потребления (насосные станции 2 уровня подъема);
• сооружения для очистки воды.

В каждом конкретном случае некоторые из перечисленных элементов могут объединяться в одно функциональное устройство, либо исключаться вовсе.

Классификация систем водоснабжения

Системы водоснабжения могут классифицироваться по ряду основных признаков.

1. По назначению:
   • системы водоснабжения населенных мест (городов, поселков);
   • системы производственного водоснабжения;
   • системы сельскохозяйственного водоснабжения;
   • системы противопожарного водоснабжения;
   • комбинированные системы водоснабжения (хозяйственно-производственные, хозяйственно-противопожарные и т. д.);
2. По способу подачи воды:
   • самотечные (гравитационные);
   • с механизированной подачей воды (с помощью насосов);
   • зонные (в одни районы самотеком, в другие насосами);
3. По характеру используемых природных источников:
   • получающие воду из поверхностных источников (речные, озерные и т. д.);
   • получающие воду из подземных источников (родниковые, артезианские и т. д.);
   • смешанного типа;
4. По способу использования воды:
   • системы прямоточного водоснабжения (с однократным использованием воды);
   • системы оборотного водоснабжения;
   • системы с повторным использованием воды.

Основные схемы систем водоснабжения частного дома

Согласно приведенной выше классификации введем ограничение в том, что будем рассматривать системы водоснабжения только населенных мест с использованием насосов, подающих воду из подземных источников. При рассмотрении различных схем выбранной группы систем водоснабжения отметим их основные достоинства и недостатки. Для этого проведем их классификацию по ряду основных функциональных признаков, которые в конечном итоге позволят провести сравнительный анализ систем по их качеству.

Все схемы систем водоснабжения частных домов по степени их автономности можно разделить на три основные группы:

1. Системы централизованного водоснабжения.
2. Системы группового водоснабжения.
3. Системы индивидуального или автономного водоснабжения.

Системы централизованного водоснабжения предполагают наличие общего водозаборного сооружения и водоподъемных устройств с последующим разведением по индивидуальным потребителям.Разновидность систем централизованного водоснабжения – системы группового водоснабжения, когда одна система обеспечивает водоснабжение отдельной группы домов (от 2 и более). Таким образом, достаточно рационально можно организовать несколько децентрализованных систем различной производительности в одном поселке.

На наш взгляд, грамотно спроектированные и профессионально реализованные системы централизованного (группового) водоснабжения являются приоритетными по сравнению с системами индивидуального водоснабжения прежде всего из-за низкой ценовой нагрузки на каждого потребителя. При этом в таких системах в полной мере возможна реализация химической и бактерицидной очистки воды, подаваемой из водозаборных сооружений. В системах индивидуального водоснабжения также возможны приемлемые виды очистки воды, но при этом резко повышается ценовая нагрузка на потребителя, что, в конечном итоге, снижает общее качество системы. Рассмотрим схемы автономного водоснабжения, которые наиболее часто реализуются потребителями из-за сложности решения организационных проблем централизованных систем. Системы автономного водоснабжения в свою очередь можно разделить на две основные функциональные группы:

1. Системы водоснабжения с использованием погружных насосов.
2. Системы водоснабжения без погружных насосов.

1. Системы водоснабжения с применением погружных насосов

1.1 Погружной насос без накопительного резервуара

Типовая схема наиболее распространенной системы водоснабжения с использованием погружного насоса без накопительного резервуара приведена на рис.1. Водоснабжение с использованием погружных насосов осуществляется в основном из скважин (в ряде случаев – из колодцев и водоемов). Бурение скважин производится «на песок» (до 40 метров) или «на известь» (от 60 метров — артезианские скважины). Во втором случае требуется наличие разрешительных и регистрационных документов. Выбор скважины определяется водоносными горизонтами, а также задаваемыми параметрами водоснабжения (напор / расход).

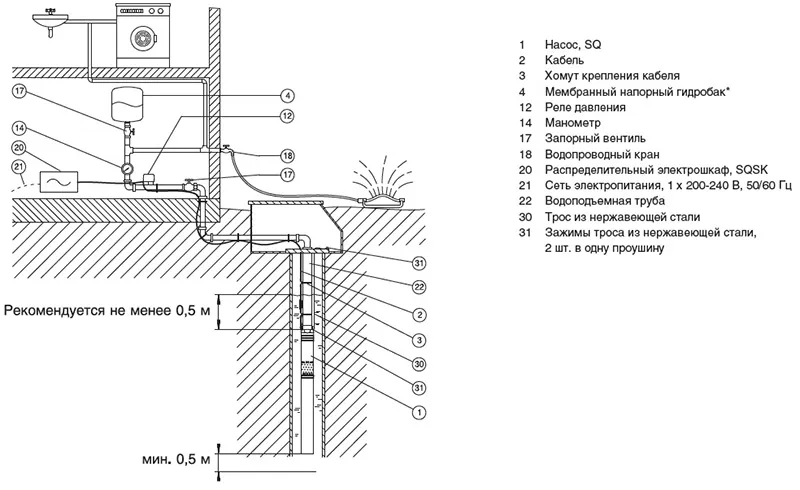

Рис.1. Система автономного водоснабжения с использованием погружного насоса

В любом случае, условием круглогодичного использования скважины является ее кессон, обеспечивающий достаточное заглубление оголовка и защиту от замерзания. Основным недостатком такой системы является то, что погружной насос как таковой не предназначен для создания напора. Эти насосы изначально создавались для наполнения регулирующих резервуаров, располагаемых после водозаборных сооружений, а не для создания заданного напора при переменном расходе.

Диаграммы рабочих характеристик погружных (скважинных) насосов типа SQ производства компании Grundfos, рекомендуемых для водоснабжения частных домов, приведены на рис. 2.

Из приведенных диаграмм (например, для насоса SQ5) видно, что при увеличении расхода от 5 до 6 куб.м/час (на 16,7 литра/мин) напор уменьшается на 17 метров (точки А, В). С учетом глубины погружения насоса (например, 20 метров) величина напора в точке В составит только 38 метров (3,8 бар). При увеличении расхода на 2 куб.м/час или 33 литра/мин (точки A, D) напор падает до 38 метров, а с учетом заглубления насоса до 18 метров (1,8 бар). При дальнейшем повышении расхода (точка D) насос уже не в состоянии создавать напор. Следует отметить, что в большинстве случаев получение приемлемого качества воды даже для хозяйственных нужд требует установку фильтров обезжелезивания. Применение таких фильтров подразумевает их периодическую промывку, которая требует повышенного расхода воды. Например, при применении фильтра ERF-1 объемным расходом до 1 куб.м/час (потери давления до 0,2 бар) расход промывочной воды составляет 1,8…2,3 куб.м/час. Диаграммы (рис.2) показывают, что для обеспечения работы даже такого фильтра с минимальным объемным расходом вызовет необходимость применения уже мощных промышленных скважинных насосов, что создаст ряд дополнительных проблем: стоимость насосов, вопрос дебита скважины, частота циклов включений / отключений насоса, снижающая его ресурс и т.д.

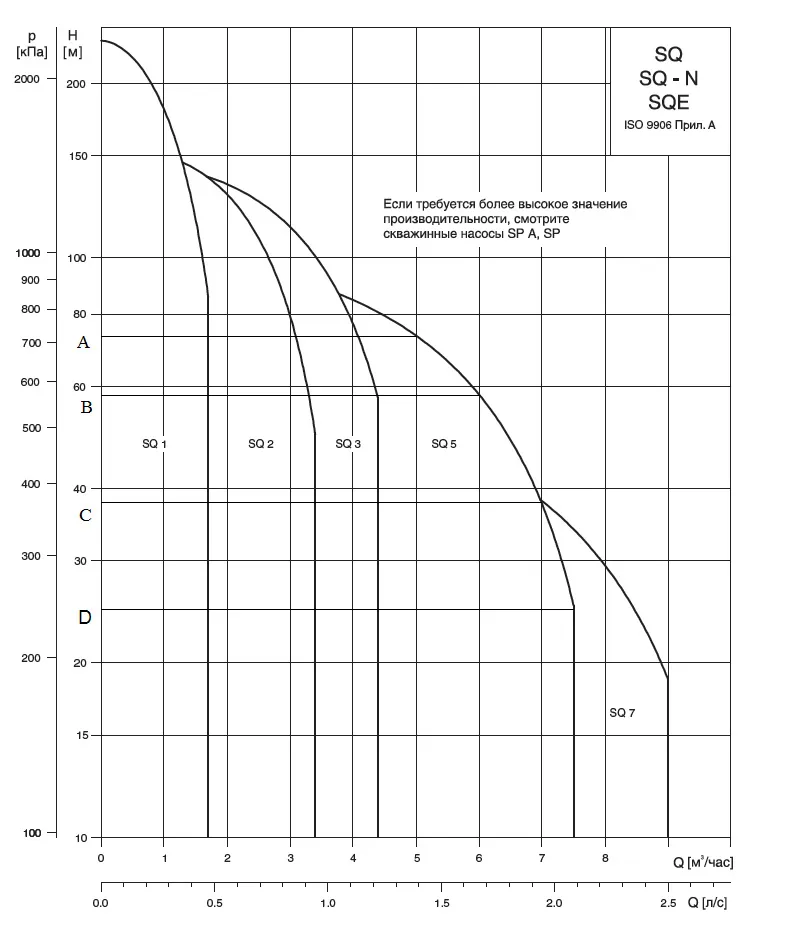

Рис. 2. Диаграммы рабочих характеристик насосов SQ, SQ_N, SQE.

Скважинные (погружные) насосы в промышленном водоснабжении применяются как насосы первого уровня подъема для закачивания воды из промышленных горизонтов в накопительные резервуары. Насосы подбираются для работы, как правило, по одной точке характеристики, соответствующей максимальному КПД насоса. Применение скважинных насосов для водоснабжения частных домов безусловно оправдано при глубоком залегании водяных горизонтов. В этом случае для устойчивого функционирования системы водоснабжения необходимо закачивать воду в накопительный (регулирующий) резервуар объемом не менее 2…3 куб. метров. На рис. 3 представлено изменение КПД рассматриваемого насоса SQ5.

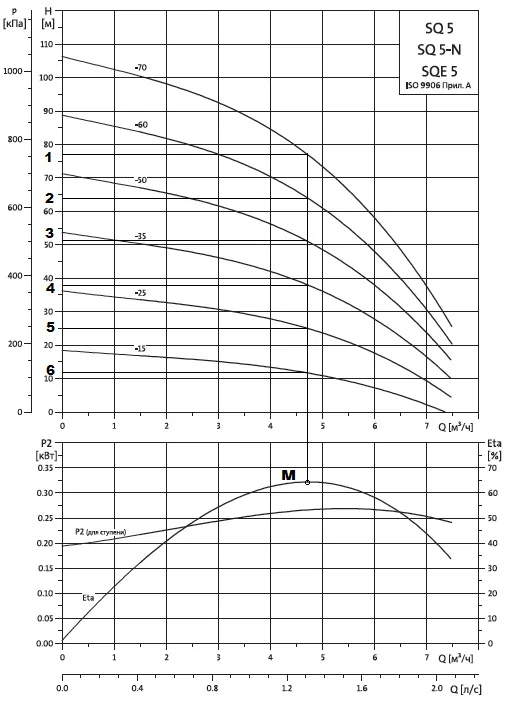

Рис. 3. Изменение КПД (Eta, %) насоса SQ5

Для обеспечения максимального значения КПД погружного насоса в его напорной магистрали с помощью регулирующей задвижки создается заданный напор (точки 1…6 для различных исполнений рассматриваемого насоса SQ5), соответствующий максимальному КПД (точка М). При этом насос работает в режиме свободного наполнения регулирующей емкости без изменения расхода. Характеристики (рис. 3) показывают, что при изменении расхода относительно точки М КПД насоса резко подает, в результате чего снижается эффективность насоса в режиме поддержания напора при переменном расходе. При этом не стоит рассматривать гидроаккумулятор как накопительный резервуар. Гидроаккумуляторы имеют остаточное давление воздуха внутри корпуса за счет наличия герметичной резиновой «груши». Они предназначены, прежде всего, для сглаживания знакопеременных пиков напора в трубопроводе, а также для локального поддержания давления возле датчика давления, что обеспечивает снижение частоты включений и отключений насоса. На практике гидроаккумуляторы индивидуальных систем водоснабжения используются объемом не более 300 литров, прежде всего, из-за их высокой стоимости и неудобства размещения. Попытки использования гидроаккумуляторов большего объема приводят к неоправданному росту стоимости оборудования.

К числу основных недостатков систем, в которых напор обеспечивается только погружным насосом, следует также отнести невозможность каскадирования насосов (последовательного включения) для повышения напора при увеличении расхода в системе потребителя.

1.2 Погружные насосы с накопительным резервуаром

Наиболее рациональной схемой использования погружных насосов является схема с использованием накопительных (регулирующих) резервуаров, после которых подключаются насосы повышения давления или повысительные насосы. Вариант такой схемы представлен на рис. 4.

Неоспоримым достоинством рассматриваемой схемы является поддержание требуемого напора при большом диапазоне расходов, — устойчивость водоснабжения. Основным недостатком системы является необходимость размещения внутри дома накопительного резервуара (2…4 куб.метра). Вместе с насосной станцией повышения давления, регулирующей и запорной арматурой, система занимает внушительный отапливаемый объем внутри помещения. Малый объем накопительных баков (менее 2 куб.м) в ряде случаев может вызвать повышенную цикличность работы скважинного насоса, что снижает его ресурс, а также неустойчивую работу всей системы.

Кроме этого, нахождение накопительных резервуаров в отапливаемом помещении повышает риск роста бактерий, и, как следствие, необходимость химической и бактерицидной очистки воды.

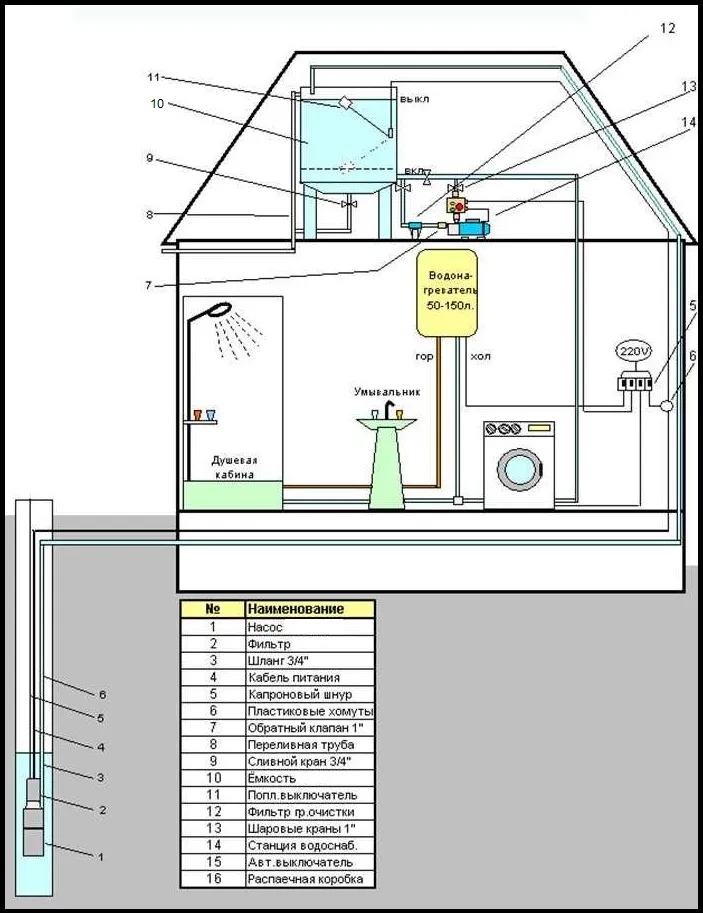

Рис. 4. Система индивидуального водоснабжения с накопительным резервуаром

Самотечные системы без насосов повышения давления после накопительных резервуаров рассматривать не будем из-за их явного недостатка, — прежде всего это низкий напор, определяемый высотой дома (не более 1,5 бар).

2. Системы водоснабжения без погружных насосов

2.1. Система водоснабжения из абиссинского колодца

Абиссинский колодец (скважина «игла») является некоторой разновидностью скважины «на песок» при ее небольшом заглублении (до 20 метров). Основное отличие – он выполнен из трубы диаметром 1,5….2 дюйма с фильтром в нижней части.

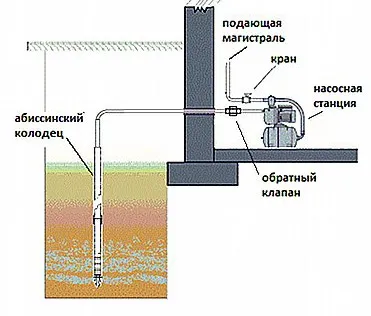

Рис.5. Система водоснабжения из абиссинского колодца

Преимущества абиссинского колодца перед скважиной «на песок»:

1. Более низкая стоимость бурения.
2. Бурение происходит без применения крупной техники, что позволяет бурить уже на облагороженной территории.
3. Возможность бурения в доме (обычно это отмечают, но с нашей точки зрения преимущество оспоримо: затрудняет ремонт и техническое обслуживание скважины).
4. Меньшая глубина бурения. Обычно скважины на песок большого диаметра делаются более глубокими, чем абиссинские колодцы, это связанно с обязательным заглублением обсадной трубы большого диаметра в водоупор (глину). Труба абиссинского колодца изначально заглушена на конце, поэтому не требует такого заглубления.
5. Качество воды. Поскольку абиссинские колодцы делаются меньшей глубины, чем скважины «на песок» большого диаметра, процентное содержание в воде растворенного железа меньше: чем глубже скважина, тем процентное содержание выше. Растворенное железо в воде — самое неприятное, что может быть в скважине, вода идет чистая, но после отстаивания или кипячения мутнеет (железо выпадает в осадок). Такую воду нельзя пить и использовать в бытовых нуждах без дорогостоящей фильтрации.
6. Вода в абиссинском колодце чище ввиду его герметичности (нет контакта с воздухом).
7. Меньшая вероятность заиливания абиссинского колодца, чем скважины на песок большого диаметра (сетка фильтра скважины забивается мелкой песчаной пылью), так как вода из абиссинского колодца всасывается напрямую из водоносного слоя, а в скважине на песок большого диаметра вода поступает по принципу притока и сетка не прочищается.
   Кроме этого степень заиливания скважины определяется состоянием водоупорного слоя, а также вводом в него обсадной трубы.
8. Ремонтопригодность колодца. Труба достаточно просто извлекается из земли, например, для замены фильтра после длительной эксплуатации. В скважинах большого диаметра такое невозможно. Кроме этого, абиссинские колодцы промываются подачей в них воды под давлением
9. Достаточный дебет, — для абиссинского колодца он примерно такой же, как у скважины на песок большого диаметра: 0,5–3 м³/ч (до 50 литров в минуту)

Глубина абиссинских колодцев в ряде случаев достигает 20 метров. Уровень воды в них, как и в скважинах, определяется уровнем грунтовых вод (по закону сообщающихся сосудов). При этом качество воды определяется водоносным слоем, в который заглублен колодец. Однако при больших глубинах возрастает вес столба воды, который необходимо поднимать до уровня насосов. Для справки: вес столба воды в трубе диаметром резьбы 2 дюйма глубиной 20 метров составляет порядка 40 кг. При использовании самовсасывающих насосов в этом случае возрастают некомпенсируемые потери на входе насоса, тем самым снижается его производительность. Повышение производительности системы водоснабжения с применением абиссинского колодца при его большом заглублении (до 20 метров) может достигаться применением двух каскадно включаемых насосов с электрической мощностью на ступень выше расчетной. Разница в стоимости оборудования весьма незначительна, но при этом достигается эффект повышения производительности системы.

Необходимо учитывать высокую нагрузку на обратный клапан колодца, определяемую весом столба воды. Даже незначительная деформация клапана или его загрязнение («утечка») делает невозможным удержание столба воды на уровне насосов. Возможно, в ряде случаев для повышения надежности работы таких систем водоснабжения оправдано применение промышленных обратных клапанов.

2.2. Системы забора воды из скважины большого диаметра или открытого (шахтного) колодца

Данная система может применяться при достаточно стабильном высоком уровне грунтовых вод. Она может рассматриваться как частный случай водоснабжения из абиссинского колодца.

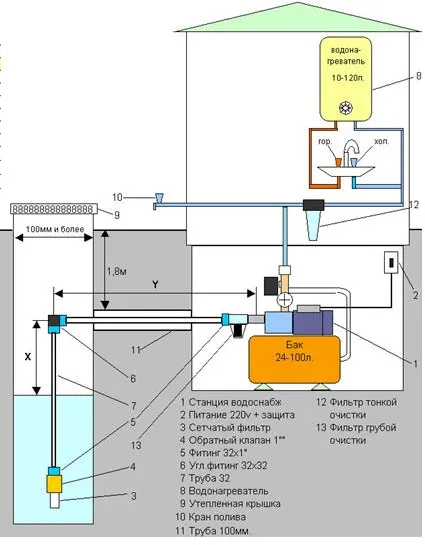

Рис. 6. Забор воды из колодца

Рассмотрев основные типы систем индивидуального водоснабжения, определим наиболее рациональные схемы для систем без погружных насосов, имеющих водозабор с небольшой глубины.

3. Система водоснабжения из абиссинского колодца

Водоснабжение дома осуществляется из заглубленной скважины, установкой повышения давления (рис. 7). Установка выполнена из одного или двух самовсасывающих насосов.

Скважина выполнена в виде абиссинского колодца (2), который пробуривается на глубину до 20 метров. Скважина заглублена на 2…4 метра от уровня земли и расположена в технологическом дренажном колодце (1). Установка повышения давления (6) из одного или двух самовсасывающих насосов подключена к скважине через обратный клапан (7). Глубина воды в скважине определяется уровнем грунтовых вод. Для работы системы необходимо, чтобы уровень грунтовых вод опускался на глубину не более 10 метров от поверхности земли. Глубина подъема воды самовсасывающими насосами – не более 8 метров. Насосы расположены в герметичном павильоне (5), выполненном из пластика, на глубине от 2 до 4 метров. При первоначальном заливе и пуске системы вода в скважине поднимается насосами до уровня подающей магистрали установки повышения давления и в дальнейшем поддерживается обратным клапаном. Тем самым обеспечивается постоянный залив подающей магистрали насосов.

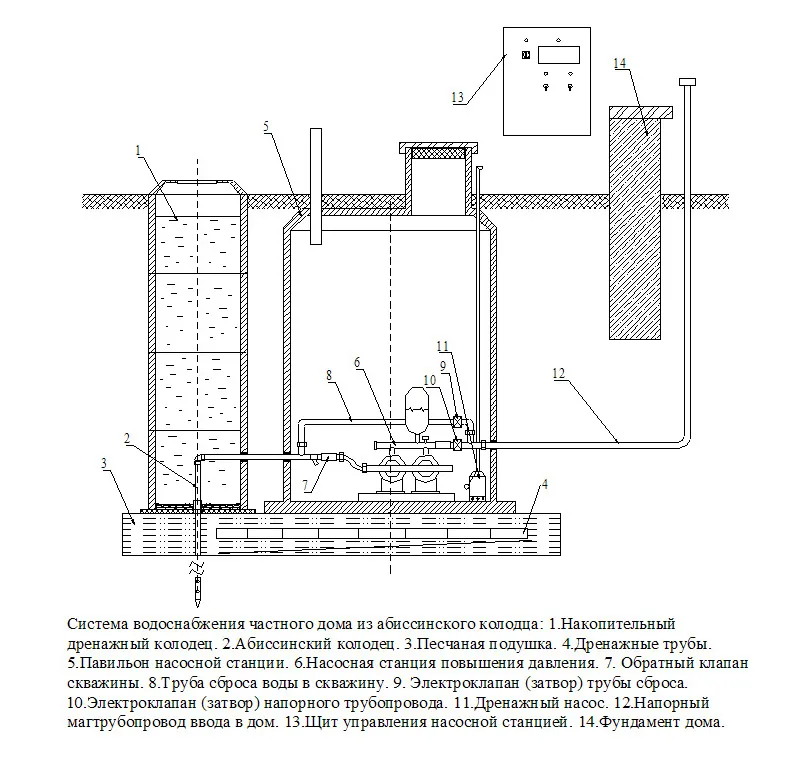

Рис.7. Система индивидуального водоснабжения из абиссинского колодца

Щит управления насосами (13) может располагаться вне павильона, позволяя тем самым осуществлять дистанционное управление насосами и контроль их состояния. Скважина и насосы расположены вне жилого помещения и заглублены таким образом, чтобы предотвратить замерзание воды в насосах и скважине в зимний период. При этом павильон насосов может иметь дополнительный внутренний обогрев маломощным (не более 200 Вт) электронагревателем с терморегулятором. Павильон выполнен неразборным. В верхней части имеется люк для технологического доступа к оборудованию. Расположение скважины внутри колодца обеспечивает возможность ее ремонта. Скважина достаточно просто извлекается для возможного ремонта или замены фильтра. Кроме этого, за счет заглубления скважины снижается нагрузка на обратный клапан и некомпенсируемые потери насосной установки. Достоинства системы:

• простота и низкая стоимость;
• достаточно высокая производительность (может достигать 3 куб.м/час);
• оборудование не занимает внутреннее пространство дома;
• оборудование не требует зимней консервации за счет положительной температуры внутри кессона;
• насосы и трубопроводы постоянно находятся под заливом, что значительно повышает их ресурс;
• заглубление скважины позволяет увеличить глубину бурения, либо снизить нагрузку на насосы;
• высокое качество воды. Несмотря на то, что абиссинская скважина, так называемая «игла», имеет небольшую глубину, качество полученной воды довольно высокое за счет герметичного соединения;
• высокая ремонтопригодность: простота замены при износе фильтра;
• простота обслуживания скважины (промывка повышенным давлением);
• значительный срок службы скважины: при правильной установке и эксплуатации — до 50 лет.

Дренажный колодец, используемый для заглубления скважины, может заполняться грунтовыми водами и использоваться для полива от погружного насоса или для водозабора в зимний период времени при сезонном использовании системы водоснабжения, когда потребители воды в доме законсервированы. В летнее время кроме этого колодец может быть использован для слива промывочной воды из фильтров обезжелезивания. Слив столба воды в скважину перед зимней консервацией осуществляется по дополнительной сливной трубе (8), отсекаемой электрическим или ручным клапаном (9).

4. Система водоснабжения из скважины

Водоснабжение частного дома осуществляется из заглубленной скважины, которая пробуривается «на песок» (до 30…40 метров) или «на известь» — артезианская скважина (от 60 метров). На скважину (2) устанавливается кессон из двух отсеков. Отсек А (1) имеет герметичный оголовок скважины (3), препятствующий изливу воды из скважины, ее загрязнению и попаданию в нее посторонних предметов. В скважину опускается погружной насос (4) и крепится на трубе (первый уровень подъема).

Через напорную трубу погружного насоса производится залив отсека А, который выполняет функцию регулирующей емкости. Управление насосом производится по верхнему и среднему поплавкам поплавковой группы (5). В отсеке В устанавливается насосная станция повышения давления (второй уровень подъема), которая может быть выполнена из одного или двух насосов.

Установка повышения давления отсека В производит забор воды из резервуара А и подает ее к точке ввода в дом. Управление насосной станцией повышения давления производится по сигналам аналогового преобразователя давления или датчика-реле. Отключение станции повышения давления по уровню резервуара А производится нижним поплавком поплавковой группы (5). Щит управления насосами (13) может располагаться вне павильона и позволяет осуществлять дистанционное управление всеми насосами и контроль их состояния. Скважина и насосы расположены вне жилого помещения и заглублены таким образом, чтобы предотвратить замерзание воды в насосах и скважине в зимний период. Расположение скважины внутри колодца обеспечивает возможность ее технического обслуживания.

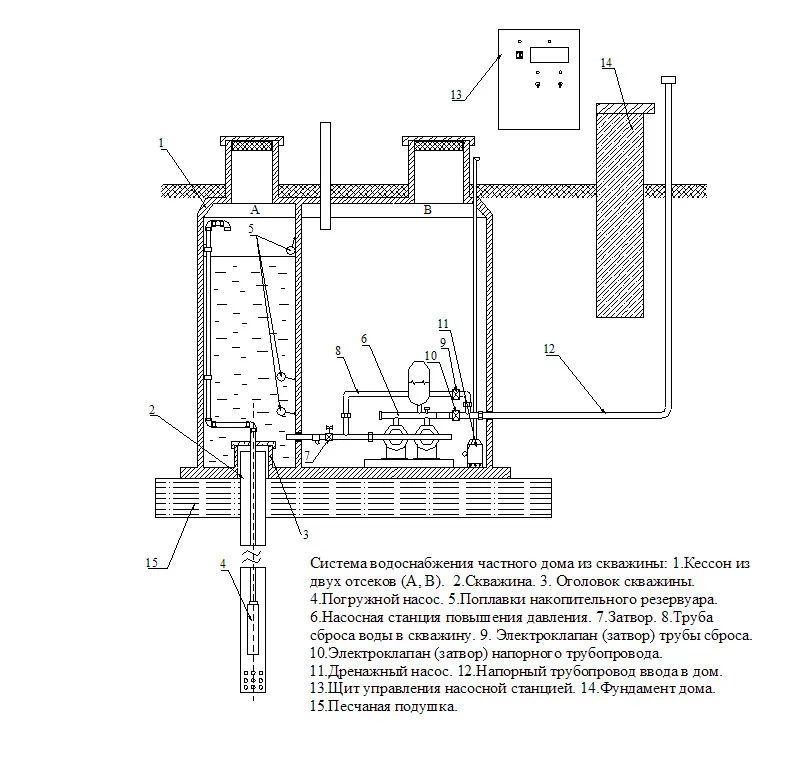

Рис.8. Система индивидуального водоснабжения с погружным насосом

Достоинства водозабора:

• высокая производительность, которая определяется мощностью и количеством насосов повышения давления. При повышении производительности установки повышения давления необходимо увеличивать объем регулирующей емкости А (от 3…4 куб. м);
• КПД установки повышения давления выше, чем при работе с абиссинским колодцем;
• возможность подъема воды с большей глубины, чем у абиссинского колодца;
• устойчивость водоснабжения;
• простота технического обслуживания;
• высокое качество воды;
• значительный срок службы при правильной эксплуатации.

Особенности эксплуатации системы:

• необходима периодическая обработка резервуара А для исключения образования илистых наложений;
• желательно производить хлорирование воды в резервуаре А;
• при зимнем консервировании необходимо полностью обесточить насосы, после чего произвести слив воды из резервуара А с помощью дренажного насоса до уровня грунтовых вод;
• после зимней консервации перед запуском системы необходимо полностью слить воду из резервуара А и произвести его обработку;
• при постоянной эксплуатации консервирование регулирующего резервуара не требуется.

Слив столба воды в скважину перед зимней консервацией осуществляется по дополнительной сливной трубе (8), отсекаемой клапаном или затвором (9). В технологическом отсеке В может быть установлено дополнительное оборудование для очистки воды (хлорирование, бактерицидная обработка).

Необходимо отметить преимущества применения двухнасосной установки повышения давления по сравнению с однонасосной установкой:

1. обеспечение заданного напора в широком диапазоне изменения расхода;
2. высокий КПД;
3. возможность резервирования насосов;
4. больший ресурс.

Рассматриваемая система водоснабжения может использоваться как система централизованного или группового водоснабжения. Система может работать круглый год при выполнении работ по ее периодическому обслуживанию. Для такой системы можно использовать артезианскую скважину, при этом необходимо произвести расчеты выбора погружного насоса, объема регулирующего резервуара, а также мощности и количества насосов повышения давления. Установка дополнительного оборудования очистки воды в системах централизованного или группового водоснабжения в ценовом отношении не будет являться критичным для отдельных потребителей. Кроме того, имеется возможность организации квалифицированного обслуживания системы и контроля за ее состоянием. Перед каждым отдельным домом при централизованном или групповом водоснабжении возможна установка насоса повышения давления, устанавливаемого также в заглубленном кессоне. Это позволит обеспечить более стабильное водоснабжение каждого дома при использовании системы централизованного или группового водоснабжения. При организации водоснабжения достаточно большого количества отдельных домов или целого поселка интенсивность водоснабжения повышается, что приводит к необходимости повышения мощности установки повышения давления, соответственно – повышения объема регулирующего резервуара. При выполнении расчетов таких систем необходимо:

1. Установить параметры установки повышения давления в зависимости от требуемых параметров водоснабжения.
2. Определить емкость расходного резервуара (или резервуаров).
3. Определить мощность насоса первого уровня подъема, исходя из дебита скважины.

В зависимости от дебита скважины могут и требуемых параметров водоснабжения могут пробуриваться сразу несколько скважин с установкой кессонов на каждую из них. Расчеты показывают, что для водоснабжения поселка необходимо применять отдельные емкость достаточно большого объема. Емкости обеспечивают запасы воды для хозяйственно-бытового водоснабжения и пожаротушения. Система водоснабжения поселка в отличие от систем группового водоснабжения потребует более сложных расчетов и детальных проработок, отражаемых в проектных решениях. Укрупненная схема установки водоснабжения поселка представлена на рис. 9.

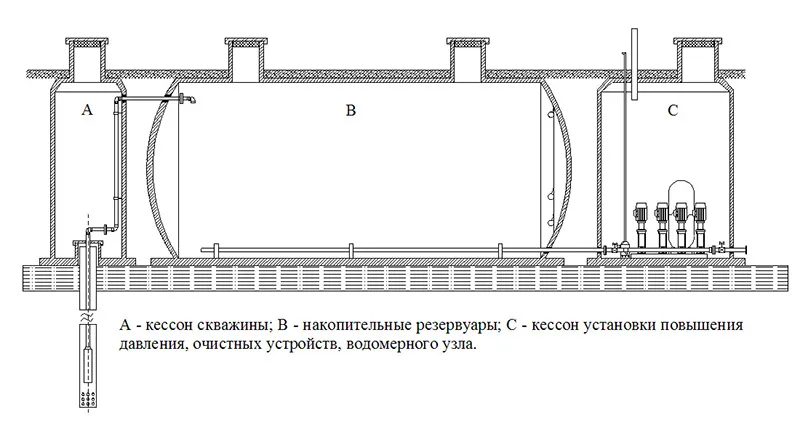

Рис. 9. Схема установки водоснабжения поселка

Предлагаемые нами схемы систем водоснабжения кессонного исполнения имеют ряд преимуществ перед другими системами:

1. Для индивидуальных и групповых систем водоснабжения не требуется глубокая проработка проектных решений, т.к. система состоит из законченных функциональных элементов. Облик системы определяется, прежде всего, выбором источника получения воды (шахтный колодец, абиссинский колодец, скважина «на песок» или же артезианская скважина), а также расчетом насосов первого (при их наличии) и второго уровня в зависимости от задаваемых параметров напор / расход. Необходимо отметить, что артезианская скважина несколько избыточна для одного индивидуального дома.
2. Минимальный объем строительных работ. Оборудование поставляется в модульном исполнении. Необходимо лишь подготовить котлован, пробурить скважину, для абиссинской скважины подготовить технологический колодец из бетонных колец, опустить кессон в котлован, «посадить» его на скважину или подсоединить к действующей скважине, произвести монтаж и соединение трубопроводов.
3. Компактное размещение оборудования системы водоснабжения не требует дополнительных площадей внутри дома.
4. Насосное оборудование и трубопроводные магистрали не требуют консервирования в зимний период времени и находятся под постоянным заливом, что существенно повышает ресурс системы.
5. Возможно подсоединение кессонной установки повышения давления к действующей скважине.

Что мы предлагаем:

1. Автономную систему водоснабжения частного дома «под ключ».
2. Централизованную (групповую) систему водоснабжения «под ключ».

   Последовательность реализации таких систем:

   • Заказчик подает заявку или заполняет опросный лист на нашем сайте.
   • После обработки полученной информации наш специалист связывается с заказчиком и по предварительной договоренности выезжают к нему.
   • Прибывший специалист совместно с заказчиком уточняет особенности построения и функционирования системы применительно к конкретной реализации.
   • После уточнения деталей в офисе нашей компании выполняются минимальные проектные проработки и составляется смета на выполняемые работы и поставляемое оборудование, которая высылается заказчику.
   • После согласования вопросов по составу и стоимости оборудования, а также выполняемым работам составляется договор.
   • После оплаты стоимости оборудования производится его изготовление.
   • В процессе изготовления оборудования при необходимости производятся работы по бурению скважины.
   • После изготовления оборудования заказчику направляется извещение о готовности оборудования и уточняются сроки выполнения работ.
   • В назначенные сроки наши специалисты производят доставку оборудования и начинают выполнение работ.
   • При подключении оборудования к уже действующим скважинам или колодцам целесообразно привлечение специалистов, производивших их бурение и установку. Это необходимо для исключения случаев некорректного сопряжения действующих водозаборных систем с поставляемым оборудованием, а также решения возможных вопросов с дебитом действующих водозаборных сооружений.
   • Производится сдача системы водоснабжения заказчику с предоставлением накладных на поставленное оборудование и составлением актов приема выполненных работ. Критерий готовности системы – наличие расчетных значений напора и расхода в точке ввода в дом. За работоспособность системы внутридомового водоснабжения наши специалисты ответственность не несут.
   • При необходимости производится установка водомерного узла.
   • После завершения работ и сдачи оборудования заказчику производится оплата стоимости выполненных работ.
   • После полного завершения взаиморасчетов заказчику выдается паспорт на систему водоснабжения, а также предоставляется гарантия на поставленное оборудование и выполненные работы.
3. Поставку оборудования автономных и централизованных систем водоснабжения без выполнения строительных и монтажных работ.
