Как сделать фильтр для скважины: щелевые, гравийные и проволочные изделия из песка и железа

• Типовые фильтры для воды из скважины: обзор конструкций
• Изготовление фильтра для скважины своими руками
  • Как сделать щелевой фильтр для скважины
  • Дырчатые фильтры с перфорацией
  • Фильтровальные проволочные системы – секреты изготовления
  • Гравийный фильтр – как это делается

Причем наши технологии изготовления самодельных фильтров не отразятся на качестве питьевой воды никоем образом.

Фильтр для скважины своими руками

Типовые фильтры для воды из скважины: обзор конструкций

Монтируемый в скважину фильтр состоит из трех элементов:

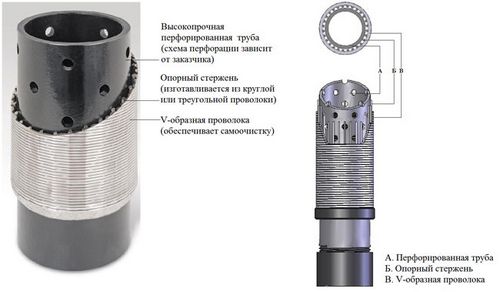

Схематическое строение скважинного фильтра

• Отстойника – септика для сбора крупных частичек грунта, просочившихся во внутреннюю часть обсадной трубы.
• Фильтрующего элемента – пористой перегородки, которая разделяет жидкую и твердую часть водоносного слоя. Проще говоря: этот элемент «работает» как препятствие, отсекающее песок, ил и мелкий гравий от воды. То есть, этот фильтр может отработать только взвеси, а не растворы.
• Надфильтрового участка – особой зоны над фильтрующим элементом, играющей роль фитинга в процессе крепления  изделия на обсадную трубу.

Причем все многообразие конструкций интересующих нас изделий  для скважин базируется на разных формах, которые принимает перфорация или сетка для фильтра скважины.

И такой способ классификации делит сортамент фильтров на следующие разновидности:

• Дырчатый вариант, фильтрующий элемент которого оформлен с помощью перфорации тела обсадной трубы.
• Щелевой вариант, фильтрующий элемент которого оформлен с помощью поперечных надрезов тела обсадной трубы.
• Проволочный вариант, фильтрующий элемент которого образован последовательностью щелей между витками проволоки. То есть, подготовленное под сетчатый фильтр окно обматывается (по внешней стороне) проволокой. Причем это самый простой и легкий в изготовлении самодельный фильтр для скважины.
• Гравийный вариант, фильтрующим элементом которого является гравийная подсыпка в придонной части скважины. Такой фильтр обустраивается за считанные минуты. Но для его «сборки» подойдет далеко не любой щебень.

Изготовление фильтра для скважины своими руками

Процесс изготовления фильтров зависит от предполагаемого типа конструкции данного элемента обсадного трубопровода. Поэтому далее по тексту мы рассмотрим технологии изготовления каждой типовой разновидности фильтрующих участков обсадного каркаса.

Как сделать щелевой фильтр для скважины

Такой фильтр делается из обычной обсадной трубы, тело которой надрезают болгаркой или ножовкой по металлу. Причем первые 10 сантиметров от нижнего торца нужно оставить нетронутыми – это будет отстойник (пескоуловитель) фильтра.

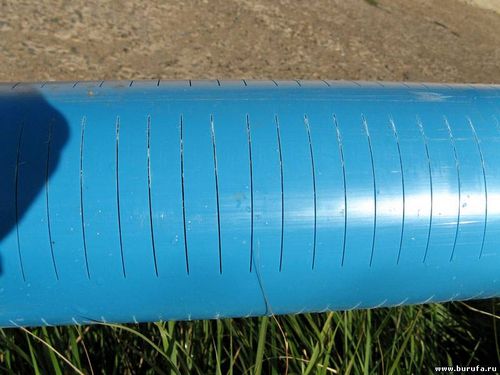

Щелевой фильтр для скважины

Далее нужно разметить (мелом) положение прорезей, располагая их, либо друг над другом, либо в шахматном порядке. Причем на теле трубы нужно оставить нетронутые участки – основу для армирующего пояса. Без этих элементов прорезанная труба утратит кольцевую жесткость.

Резать фильтрующие каналы на теле трубы нужно только после тщательной фиксации мерного отрезка, расходуемого под фильтр. Зафиксировать трубу можно хомутами, что очень удобно, поскольку в данном случае труба очень легко проворачивается вокруг своей оси, открывая доступ к пока еще не надрезанным участкам. Для этого нужно лишь ослабить натяжение в хомутах.

Ширина и длина надреза определяются произвольно. Причем на ширину влияет скорее толщина режущего инструмента (абразивного круга или ножовочного полотна), чем какие-либо вычисления. А вот длина разреза определяется исходя из необходимости обустройства армирующего пояса. Поэтому длина надрезов в большинстве случаев колеблется между 2,5 и 7,5 сантиметрами.

На финальном этапе тело трубы упаковывают в сетчатый чулок галунного или ячеистого плетения. Причем перед этим стоит проверить фильтр для скважины на песок – просеивая его сквозь такое «сито».

Оптимальным вариантом считается сетка, задерживающая не менее четверти объема «просеянного» песка.

А наилучшим материалом для сетки считается нержавеющая сталь или латунь. Но к последней есть претензии со стороны санитарных врачей, поскольку в современную латунь «варят» из меди с низкой степенью очистки.

Дырчатые фильтры с перфорацией

Для изготовления такого фильтра нам придется использовать не «болгарку» (УШМ) или ножовку, а обычную дрель. Причем технология изготовления остается неизменной – в теле трубы высверливают отверстия, располагаемые в шахматном или линейном порядке.

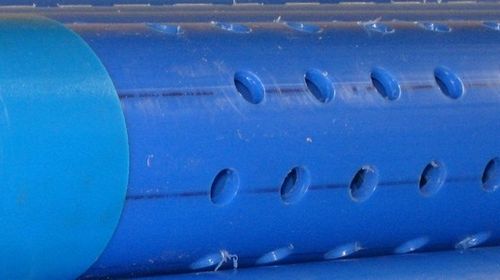

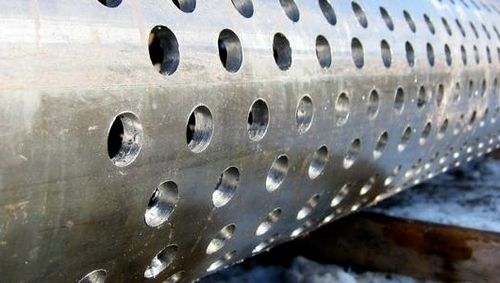

Дырчатый фильтр

Разумеется, этот  способ изготовления фильтра более трудоемкий, чем вышеописанная процедура. Но, в отличие от щелевого аналога, дырчатый фильтр практически не снижает кольцевую жесткость трубы. Поэтому такой вариант можно использовать даже на больших глубинах, при высокой вероятности подвижек грунта.

Количество отверстий подбирается по пропорции 1:4, определяющей  соотношение длины перфорированного участка к общей протяженности трубы. Проще говоря: ¼ часть трубы должна быть перфорированной. Причем минимальный шаг размещения отверстий равен одному сантиметру.

Для сверления отверстий используется стандартный  инструмент – ручная дрель. Однако сама техника сверления несколько необычна  — режущий инструмент располагают под углом к поверхности трубы (30-60 градусов), а само сверление осуществляют по направлению снизу вверх (относительно предполагаемого размещения в вертикальной плоскости). Такая техника сверления позволяет получить не круглые, а овальные отверстия, существенно большей площади.

По завершению рассверливания трубы ее тело оборачивают металлической сеткой. Причем если конструируется долговременный фильтр для скважины — от железа (конструкционной стали) толку мало. И лучшим материалом для сетки будет либо пищевая нержавейка, либо высококачественная латунь. Ведь обычное железо проржавеет очень быстро и в незащищенную скважину хлынет илистая или песчанистая взвесь.

Причем сетка на фильтр крепится следующим образом:

• Вокруг трубы наматывается 3-милллиметровая  нержавеющая проволока, с шагом витка 2,5 сантиметра.
• Далее проволоку напаивают на трубу, фиксируя каждый виток (или через  один) двумя точечными швами.
• После этого вокруг трубы оборачивают сетку, фиксируя ее к телу фильтра все той же проволокой, наматываемой с шагом 5-10 сантиметров. Причем каждый виток перекручивается на петлю (под стяжку пассатижами).

Фильтровальные проволочные системы – секреты изготовления

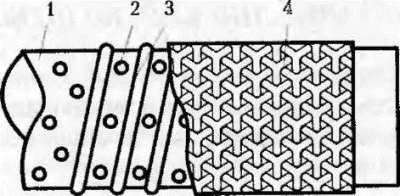

Схема устройства фильтра для скважины: 1 – Перфорированная труба; 2 – Отверстия нужного диаметра; 3 – Проволочная обмотка; 4 – Металлическая сетка.

Фильтр из проволоки готовится следующим образом:

• Трубу перфорируют надрезами, образуя первичный щелевой фильтр.
• Вдоль ребер жесткости щелевого фильтра напаивают пруты, сечением 5 миллиметров.
• Вокруг трубы наматывают проволоку из нержавейки, диаметром до 2,5 миллиметров.
• На финальном этапе проволока прихватывается к поперечным прутам.

Причем успех самостоятельного начинания, в данном случае, зависит от множества факторов. Недостаточно прочная пайка, ошибки и сбои при наматывании проволочного каркаса, непрочная пайка – все это приведет к нарушениям в работе фильтра.

Поэтому проволочные фильтрующие насадки лучше покупать в готовом виде. А сборка щелевой основы и проволочного фильтра – это очень простая операция, которую может освоить любой сварщик.

Гравийный фильтр – как это делается

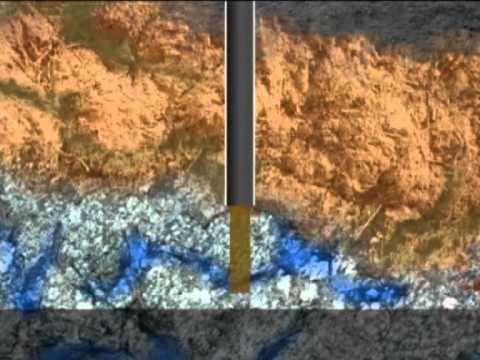

Гравийный фильтр

Гравийный фильтр – это самая простая разновидность фильтрующих элементов для скважины. Ведь по сути – это самая обычная подсыпка, которую «отгружают» в придонное расширение шахты источника.

В итоге, если использовать особую насадку с отделяющимся плугом и специально отобранный гравий (камни должны соответствовать определенному «калибру), то процесс обустройства гравийного фильтра будет выглядеть следующим образом:

• В финале обустройства скважины, когда бур выходит на водоносные слои, нужно активировать особую насадку, с откидным плугом. С помощью этого плуга можно вырезать в придонной части скважины конусообразное расширение.
• Далее нужно сшить мешок из геотекстиля, высотой ¼ от глубины скважины, и, забросив на его дно несколько крупных обломков, спустить к придонному слою на веревках.
• После этого в мешок ссыпают весь предварительно отобранный грунт. А в конце веревки просто отрывают. Причем подсыпку можно трамбовать как во время обустройства, так и после него.

В итоге, на дне скважины образуется насыпь из гравия или щебня, на котором осядет ил или песок, вымываемые из водоносного слоя грунта.
