Все строители знают, что водопроводные трубы должны быть укладаны ниже уровня замерзания земли, чтобы в холодные месяцы замерзшая вода не повредила трубу. Для защиты от замерзания, точка соединения водопроводной трубы с обсадной трубой оборачивают утеплителем или устанавливают кессон.

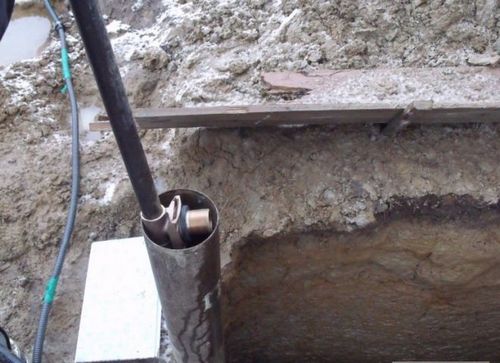

Схема установки скважинного адаптера в обсадной трубе

Содержание:

• В чем преимущества оборудования скважины адаптером
• Как правильно произвести установку питлесс-адаптера
  • Монтаж основной части скважинного адаптера
  • Монтаж ответной части

В чем преимущества оборудования скважины адаптером

Это устройство, которое еще называют pitless-адаптером, имеет две части. Одна часть детали врезается в обсадную трубу на такой глубине, которая необходима для обеспечения круглогодичного использования водопровода без замерзания. От нее в дом прокладывается труба водопровода. Вторая часть находится с внутренней стороны обсадной колонны и соединена с трубой от насоса, который погружен в скважину. Такой адаптер дает возможность поместить насос через обсадную колонну в нижнюю часть скважины и соединить все части в единый водопровод, не прибегая к раскапыванию приямка. После этого вся система становится полностью пригодной для круглогодичной эксплуатации.

Так как адаптер берет на себя часть веса всего насоса и полностью принимает все вибрации в процессе работы оборудования, труба, в которую его врезают должна быть стальной. Это не исключает возможности врезки в полипропиленовую обсадную трубу такого устройства, но данный вариант будет отличаться меньшей долговечностью.

Скважинный адаптер устанавливают внутри обсадной трубы так, чтобы труба от водопровода располагалось ниже уровня промерзания грунта. Конструкция адаптера позволяет легко доставать глубинный насос для проведения ремонта или планового обслуживания.

Оборудование водозаборной скважины питлесс-адаптером обладает значительным количеством преимуществ

• Простота монтажа позволяет выполнить его даже неподготовленному человеку.
• Весь комплект оборудования стоит не очень много, что привлекательно для широкого потребления.
• Трудозатраты на установку детали невелики.
• Отсутствует необходимость в сооружении кессона или приямка, что тоже снижает расходы и затраты.
• Возможность помещения всей скважины внутри грунта без вывода на поверхность земли.

Как уже было сказано, использование адаптера дает возможность вынимать насосное оборудование без каких-либо проблем и помещать его обратно после обслуживания. Для этих целей просо отсоединяют внутреннюю часть устройства и достают насос. Нужно только при покупке оборудования сразу соотнести все размеры трубы, насоса и выступающих частей адаптера. Насос должен свободно погружаться в скважину, не задевая адаптер.

Как правильно произвести установку питлесс-адаптера

Установка скважинного адаптера не потребует каких-то особых знаний и умений. Все делается достаточно просто по следующему алгоритму:

1. Со стороны дома откапывают обсадную трубу скважины на необходимую глубину. Глубина промерзания грунта зависит от региона. В средней полосе она составляет максимум 1,5 м, хотя чаще всего этот показатель значительно меньше.
2. В трубе просверливают отверстие нужного диаметра. Он равен диаметру основной части адаптера.
3. В отверстие вставляют наружную часть адаптера.
4. На скважину устанавливают крышку, закрывающую ее.
5. К основной части присоединяют водопроводную трубу, которая проложена по траншее, ведущей к дому.
6. Ответную часть скважинного адаптера соединяют с шлангом погружного насоса.
7. Погружной насос спускают в скважину и соединяют обе части адаптера.

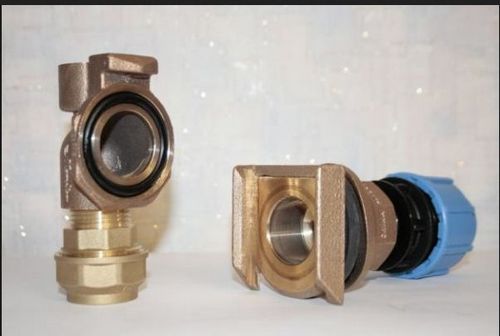

Скважинный адаптер имеет две составные части. Одна часть вставляется в отверстие на обсадной трубе, а вторая присоединяется к шлангу, ведущему от насоса.

Монтаж основной части скважинного адаптера

Подробнее рассмотрим, как осуществить монтаж адаптера на обсадной трубе. Перед началом монтажа необходимо сделать правильное отверстие в ней. Для этого нужно обзавестись биметаллической корончатой фрезой, которая способна прорезать отверстие с ровными краями в металле. Ее диаметр подбирают таким образом, чтобы он точно соответствовал диаметру адаптера. После этого в трубу опускают вторую часть адаптера и вводят в отверстие. Снаружи ее фиксируют обжимным кольцом. Как внутри, так и снаружи на адаптер надевают резиновые уплотнители в виде колец. После этого обе детали затягивают разводным ключом. Трубу от водопровода соединяют с адаптером снаружи посредством резьбового соединения, которое требуется изолировать во избежание протечки.

Монтаж ответной части

Перед тем как начать установку ответной части адаптера необходимо правильно установить насос. Его опускают на требуемую глубину и фиксируют в таком положении. Трубу или шланг от насоса обрезают и вставляют в ответную часть детали. Еще до начала проведения всех этих работ насос лучше всего собрать в помещении, присоединив к нему шланг, трос и кабель. Все это приносят к скважине, где укладывают на чистое место, чтобы не допустить попадание грязи в скважину. После этого потребуется взять специальную трубу, которая предназначена для облегчения монтажа адаптера. Ее ввинчивают в отверстие на внутренней части адаптера, предназначенное для нее. После этого трубу вместе с частью адаптера помещают внутрь скважины и соединяют обе части устройства. Затем эту трубу вывинчивают и убирают. Она потребуется только когда нужно будет вновь достать насос.

При монтаже адаптера для скважины применяют специальную трубу с нарезанной на ней резьбой. Ее вкручивают в отверстие на внутренней части адаптера и снимают после установки на место устройства

Следует обратить внимание на то, что после удаления монтажной трубки может повредиться резьба в устройстве в результате воздействия влаги. По этой причине трубу можно не выкручивать, а просто обрезать вровень с горловиной скважины, чтобы не мешала.

После окончания монтажа адаптера наружу выводят страховочный трос и жестко фиксируют его. Это позволяет снизить нагрузку на адаптер со стороны висящего насоса. На завершающем этапе к насосу подводят электропитание и проверяют работоспособность смонтированной системы. Чаще всего скважинные адаптеры производят из прочных и устойчивых к коррозии материалов, таких как медь или латунь. Тем не менее один раз в год устройство стоит разобрать и смазать специальной смазкой. Такая мера значительно продлит срок эксплуатации самого устройства и уплотнителей в нем.

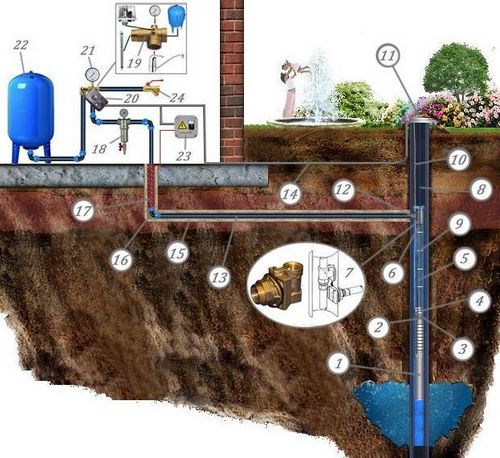

Полная схема установки скважинного адаптера в реальном масштабе

Установка скважинного адаптера позволяет значительно снизить расходы на обустройство водозаборной скважины, так как исключает необходимость сооружения дополнительных конструктивных элементов для утепления трубопровода.
