Монтаж металлопластиковых труб для водопровода своими руками: технология, инструменты и способы. Что нужно знать для качественного водоснабжения?. Монтаж металлопластиковых труб: какие нужны инструменты, технологии монтажа

На сегодняшнем рынке строительных материалов представлен широкий выбор продуктов для монтажа системы водоснабжения в домах или квартирах. Как выбрать правильные материалы, чтобы быстро выполнить работы и сэкономить на расходных материалах? Ответом на эти требования являются современные металлопластиковые трубы.

Для монтажа водопровода еще в прошлом веке использовались только металлические трубы. Чтобы выполнить работы по замене определенного участка и не только, требовалась помощь профессионалов и специальное оборудование. Работы по монтажу такого водопровода были трудоемкими и занимали много времени. Сейчас все иначе, даже самостоятельно, четко соблюдая рекомендации профессионалов и аккуратность в работе, можно выполнить монтаж водопровода, имея минимум инструментов и используя в работе металлопластиковые трубы.

Содержание:

• Достоинства монтажа металлопластиковых труб для водопровода
• Недостатки монтажа металлопластиковых труб для водопровода
• Технические показатели металлопластиковых труб для водопровода
• Инструменты, необходимые для монтажа водопроводной системы
• Как согнуть металлопластиковые трубы
• Технология установки металлопластиковых труб для водопровода

Достоинства монтажа металлопластиковых труб для водопровода

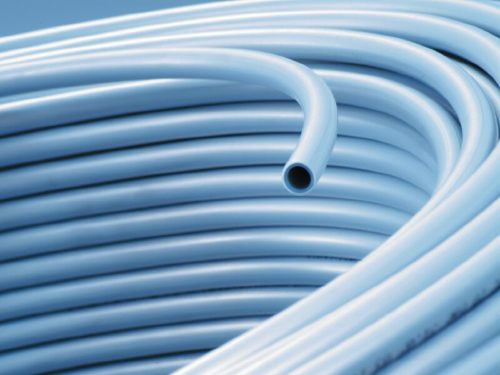

Самые популярные материалы – это металлопластиковые трубы. Они имеют как ряд положительных свойств, так и отрицательных.

Рассмотрим, почему этот материал пользуется такой популярностью:

1. Недорогая стоимость. Если сравнивать трубы из пластика+металла со стандартными трубами, изготовленными из стали, то первый вариант будет гораздо дешевле. Причем это не означает, что пострадает качество и сроки эксплуатации.
2. Трубы гибкие, поэтому при монтаже можно придать практически любую форму.
3. Простота установки – это самый весомый аргумент. Материал податливый и пластичный, поэтому с работами может справиться даже новичок.
4. Большой срок эксплуатации. Отдельные производители дают гарантию на свой товар до 30 лет, при грамотной эксплуатации – до 50 лет! А это означает, что если сделать монтаж по все правилам, водопровод прослужит длительный срок. Еще преимущество в том, что даже если придется заменить отдельный участок, это можно сделать в течение часа.

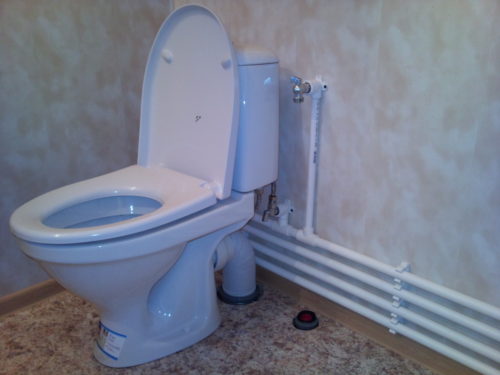

5. Привлекательный внешний вид и возможность спрятать трубы в коробе, проложенном в стене или под полом. Трубы не нужно красить, потому что они не выбиваются из общего вида, они не покрываются конденсатом и не ржавеют.
6. Трубы прочные, выдерживают как высокие температурные нагрузки (в пределах допустимой нормы), так и механические.
7. Если сравнивать этот материал с другими устаревшими материалами, то трубы не тяжелые. Соответственно, при монтаже водопроводных систем работы упрощаются.
8. Как уже было сказано выше, в них не образовывается ржавчина, трубы не подвержены коррозии и на стенках не откладываются солевые накопления.
9. Используются также для отопления. Такая система не завоздушивается, так как материал полностью герметичен.
10. Способны выдержать сильные гидроудары. Перепады воды в системе трубам не страшны, они устойчивы к химическим веществам, при резких скачках температуры в системе, на стенках не образовывается конденсат.

Недостатки монтажа металлопластиковых труб для водопровода

Идеальных стройматериалов пока что не существует, поэтому у каждой отдельно взятой единицы имеются как плюсы, так и минусы.

Каковы недостатки:

• нередко, при выполнении ремонтных работ возникают незапланированные механические повреждения систем водопровода. Если коммуникации не защищены и открыты, то трубы в данном случае могут не справиться с такими нагрузками. Если сравнивать со стальными, то первый вариант будет в приоритете. Стальные трубы стойко выдержат удар, чего нельзя сказать о современном материале;
• трубы из металлопластика не выдерживают резких скачков температуры, менее устойчивы к повышению температуры;
• при попадании прямых солнечных лучей (или ультрафиолета), прочность снижается;
• самый огромный недостаток этих труб – это возможность накапливания статического напряжения. Поэтому такой материал никогда не используют, как заземляющий;
• если выполнить монтаж без соблюдений норм и правил, то трубы легко «срываются» с фитинговых креплений, а латунные соединения быстрее подвержены разрушениям при понижении температуры.

Технические показатели металлопластиковых труб для водопровода

Прежде чем принять решение об установке водопровода из металлопластика, необходимо ознакомиться с техническими характеристиками материала:

1. Толщина пластикового слоя зависит от диаметра, трубы диаметром 16, 20 мм – толщина пластика 2 и 2.25 мм соответственно.
2. Толщина слоя алюминия – 0.2 мм 0.24 мм.
3. Один погонный метр трубы диаметром 16 мм весит всего 115 г, вес труб диаметром 20 мм на 55 мм больше (т.е. 170 г).
4. На поперечный разрыв, прочность — 2880Н, радиус изгиба при помощи специального приспособления – 45 мм, если вручную, тогда 80.

Что еще нужно учитывать при монтаже системы водопровода из металлопластиковых труб:

• если в трубопроводе давление составляет 10 бар, то температура воды должна быть не выше, чем 95 градусов;
• при повышении давления (максимум до 25 бар), температура рабочая не должна превышать отметки 25 градусов;
• предельно допустимая кратковременная температура – 110 градусов;
• рабочее давление по максимуму при максимальном повышении температуры воды – в пределах 10 бар, но не выше;
• при температуре теплоносителя 20 градусов, разрушающее давление составляет 94 бар;
• давление и температура в системе постоянны — при таких условиях без риска разрушения трубы прослужат долгий срок: температура 20 градусов.

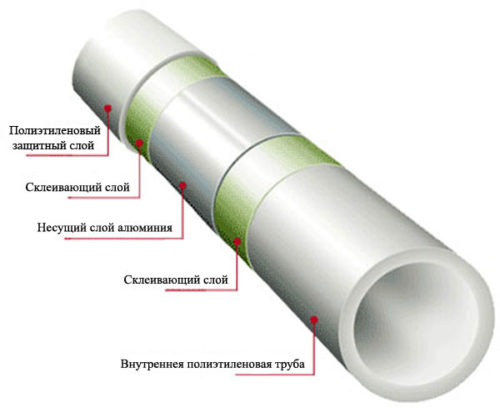

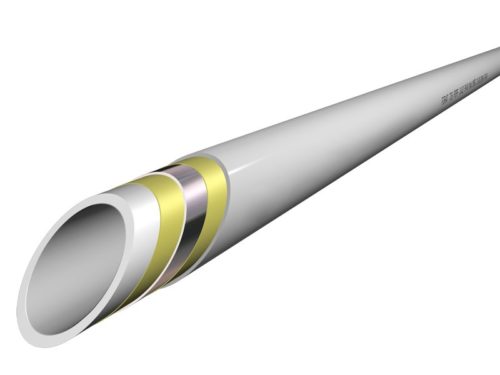

У всех труб разного диаметра одинаковая структура:

1. Первый слой – полиэтилен, маркировка (РЕХ), устойчив к повышению и понижению температуры.
2. Второй – слой клея.
3. Третий – слой алюминия, сваренного встык при помощи лазерной сварки.
4. Четвертый слой – клеевой.
5. Пятый – слой полиэтилена.

Допустимые параметры теплоносителей (для монтажа систем водоснабжения, а также систем отопления): максимальная рабочая температура 95 градусов, давление при такой температуре 10 бар, предельно допустимая кратковременная рабочая температура — +130 градусов. Если соблюдать такие условия эксплуатации, то реально продлить срок службы трубопровода до 50 лет!

Обзор цен на металлопластиковые трубы: исходя из типа трубы, диаметра, назначения и производителя, стоимость колеблется в пределах от 40 рублей за погонный метр до 200 рублей и выше.

Например, труба «Нenсo» Стандарт, стоит от 143 рублей за 1 метр, производитель Бельгия, сечение круглое, предназначена для монтажа систем холодного и горячего водоснабжения, а также для питьевой воды.

Этот же производитель выпускает трубы для монтажа систем водоснабжения (горячая/холодная/питьевая вода) с разными характеристиками и стоимостью. Труба «Стандарт» бухта, цена за метр от 68 рублей, требования: рабочая температура по максимуму 95 градусов, давление 16 бар.

Материал итальянского производителя «TIEMME AL-COBRAPEX», представлен на рынке бухтами (по 50 м), цена за 1 погонный метр – около 200 рублей. Трубы предназначены для холодного и горячего водоснабжения, питьевой воды, а также для монтажа систем отопления. Технические характеристики: максимальное рабочее давление 10 бар при температуре по максимуму 95 градусов.

Инструменты, необходимые для монтажа водопроводной системы

Чтобы грамотно выполнить монтаж, потребуется специальный инструмент. Он делится на группы: для нарезки, гибки, стыковки.

Что подготовить:

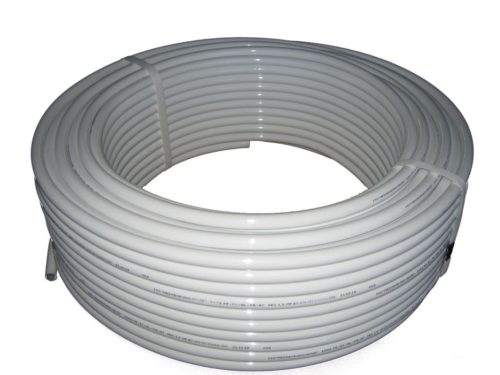

1. Пластиковые трубы продаются в бухтах по 2-5 погонных метров и больше. Перед тем, как приобрести все необходимое, нужно выполнить замеры и тогда приступать к нарезке. Эту часть работы целесообразнее выполнить при помощи инструментов: например, ножовки (имеется в арсенале каждого хозяина). Инструмент стандартный, справится с поставленными задачами, но разрез может получиться неровным, с заусенцами и зазубринами. Чтобы этого избежать, необходимо приобрести специальные ножницы, инструмент для резки трубы (резак) или труборез. Для самостоятельного монтажа водопровода, подойдут ножницы или труборез. Выбирайте качественный инструмент, с удобными рукоятками.

2. Инструмент для гибки – это специальная пружина или трубогиб. Если такого инструмента под рукой не оказалось, то можно приспособить металлическую пружину, нагреть трубу паяльной лампой или феном (строительным), воспользоваться обычным песком и практически вручную согнуть трубу.

3. Для соединения труб и элементов также необходимы специальные приспособления. В отличие от пластиковых труб, при монтаже которых используется сварочный аппарат, трубы из металлопластика монтировать проще. В работе может понадобиться гаечный ключ, что не всегда удобно при прокладке труб над полом. Поэтому лучше приобрести специальные клещи или пресс-фитинг. Клещи бывают ручными, с гидравликой и электрическим приводом. Таким инструментом проще пользоваться, по сравнению со сварочным аппаратом.

Это и все инструменты, которые могут пригодиться в работе. Если хочется минимизировать расходную часть при монтаже системы водопровода, ограничиться можно только пресс-клещами. Без этого инструмента не обойтись.

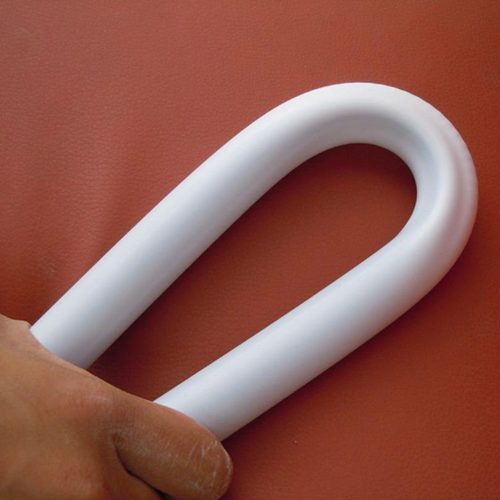

Как согнуть металлопластиковые трубы

Невозможно выполнить монтаж водопроводной системы без поворотов и изгибов. Поэтому нужно приобрести специальный инструмент и освоить технику сгибания металлопластиковых труб.

Методы формирования изгиба:

• ручной способ – самый проверенный и доступный, инструменты не потребуются, только пара крепких рук. Очень трудно контролировать силу нажима, невозможно согнуть короткие отрезки труб. Кроме этого, невозможно выполнить задачу без нарушения целостности материала;
• использование специального приспособления-пружины. Подходит для металлопластиковых труб средней жесткости. Чтобы добиться точного сгиба, необходимо правильно выбрать диаметр пружины. Специальную пружину нужно вставить в трубу, аккуратно согнуть трубу под нужным углом;
• использование жесткой проволоки – процесс не быстрый, но эффективный. Проволоку нужно нарезать на небольшие отрезки, заполнить пустоты в трубе в том месте, где планируется сгиб, согнуть трубу. Ненужную проволоку нужно извлечь из трубы, обязательно проверив, чтобы внутри не остались отрезки использованной проволоки;
• песок выручит в том случае, если под рукой не оказалось специального инструмента и других подходящих приспособлений. Процесс трудоемкий, но если выхода нет, можно попробовать. Мелкий, обязательно просеянный предварительно песок засыпается в трубу, концы закрываются заглушками, чтобы песок не высыпался, трубу зажимают в тиски и аккуратно место сгиба прогревается феном или паяльной лампой. Будьте осторожны, так как велик риск перегреть трубу. Поэтому необходимо время от времени проверять, насколько накалился песок (к месту нагрева нужно поднести кусочек бумаги, если она обуглилась, это сигнал, что песок хорошо раскалился).

Технология установки металлопластиковых труб для водопровода

Монтаж труб из металлопластика выполняется при помощи компрессионных, прессующихся пуш-фитингов. Давайте узнаем последовательность работ и в чем отличия.

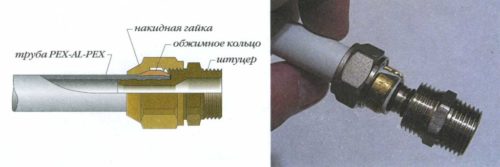

Установка металлопластиковых труб при помощи компрессионного фитинга:

1. При закручивании гайки таким способом, соединения получают за счет давления. Специальные инструменты не нужны. Чтобы выполнить соединение двух элементов, понадобятся 2 гаечных ключа: одним нужно затянуть гайку, а второй ключ в это время должен оказывать сопротивление.
2. При разводке монтаж производят к прибору потребления от коллектора, чтобы минимизировать лишние соединения.
3. Для герметичности и поддержания соединений, иногда возникает необходимость в протяжке. Чтобы этого избежать, необходимо пойти другим путем.

Установка металлопластиковых труб при помощи пушфитинга не требует дополнительных затрат на приобретение инструмента. В отдельный элемент пуш-фитинг нужно вставить до упора трубу, посмотреть в смотровое отверстие, чтобы она была вставлена до упора. После того, как вся магистраль будет выстроена, необходимо продвинуть клин фитинга и зажать, чтобы не допустить протечки. Такой способ считается самым легким и быстрым, потому что нет разъемов, не нужны специальные приспособления. Есть и недостатки: это высокая стоимость фитингов, после монтажа системы нужно выдержать паузу минимум 3 часа.

Как правильно выполнить монтаж таким способом, рекомендуем посмотреть это видео:

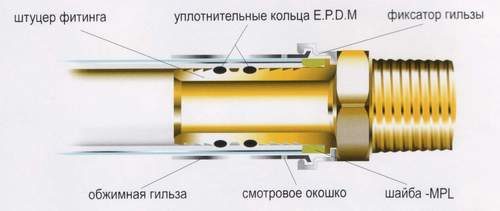

Установка металлопластиковых труб при помощи пресс фитинга:

1. Такие фитинги более прочный и долговечный материал. Согласно информации, предоставленной поставщиками материалов для монтажа систем водопровода, срок эксплуатации составляет порядка 50 лет. Требования: давление до 10 бар. Разводку таким способом выполнить гораздо легче и проще.
2. Но чтобы справиться с работами, понадобится специальное пресс-устройство. Машинка бывает ручной или гидравлической.
3. Как правильно выполнить работы по монтажу: отрезать ножницами отрезок трубы (угол – прямой), снять фаску специнструментом или разверткой, чтобы выполнить подгонку трубы для последующих работ.
4. Затем на торец отрезка надеть нержавеющую гильзу, вставить фасонную часть до упора в трубу, выполнить захват при помощи пресс-зажима (любым удобным способом: ручным или гидравликой).
5. Рукоятки пресса нужно свести до упора.

Теперь вы знаете способы монтажа труб и сможете применить полученные знания на практике. А мы рекомендуем посмотреть видеосоветы о том, каким способом выполнить монтаж металлопластиковых труб своими руками:
