Расстояние между трубами теплого пола: укладка полипропиленовых изделий, монтаж металлопластиковых труб своими руками

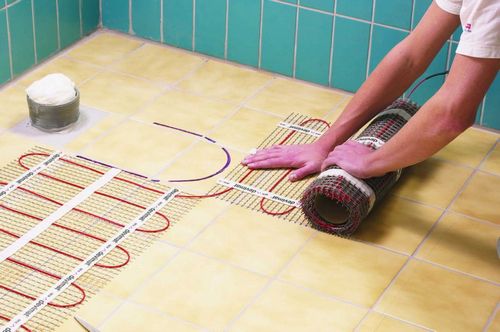

При установке пола с подогревом следует учитывать существующие законодательные и технические требования. Для достижения эффективности и надежности установки необходимо качественно выполнить все работы. Речь пойдет о выборе материалов, установочных планах, разводке и особенностях укладки. Установка электрического пола проста и может включать изгибы и малые радиусы. Он не требует прорезывания в общую инфраструктуру.

Содержание:

• Особенности конструкций
  • Металлопластик
  • Полиэтилен
  • Полипропилен
  • Медь
• Способы укладки
• Схема укладки
  • Классическая «улитка»
  • «Змейка»
  • Комбинированный способ
• Расчет минимального расстояния
• Выбрать схему укладки контуров
• Нюансы монтажа теплого пола
• Полезные советы

Особенности конструкций

Любой теплый пол уменьшает высоту помещения.

Он имеет неоспоримые преимущества перед центральным радиаторным отоплением:

• независимость от сезонного подключения;
• отсутствие разности температур воздуха внизу и вверху комнаты, что происходит в случае использования батарей;
• точная регулировка обогрева.

Равномерно прогревает пол по всей площади. Требует осторожности при эксплуатации.

«Водяной» – простая укладка, но крупными радиусами, требует подключения коллектору или трубопроводу. За счет более высокой цены на электроэнергию по сравнению с водой, более экономичен в эксплуатации, чем электрический. Это во многом объясняет его высокую популярность.

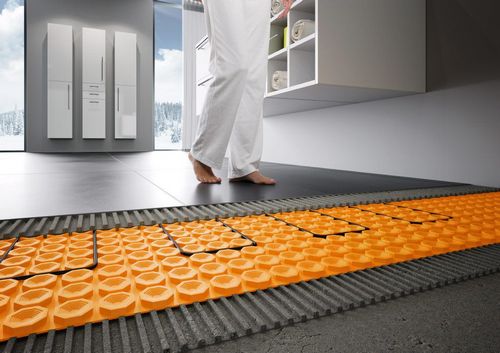

Общая структура водяного пола достаточно проста и представляет собой систему металлических или пластиковых труб, по которым двигается горячая вода. Сама конструкция уложена в бетонно-цементную стяжку, а управление осуществляется с помощью теплорегулирующего коллектора и вспомогательных датчиков.

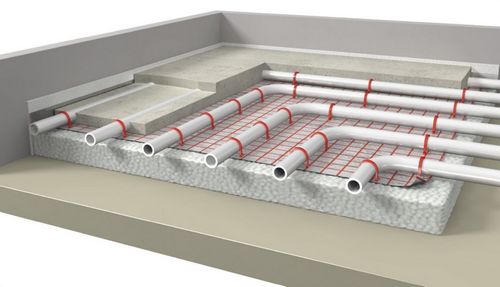

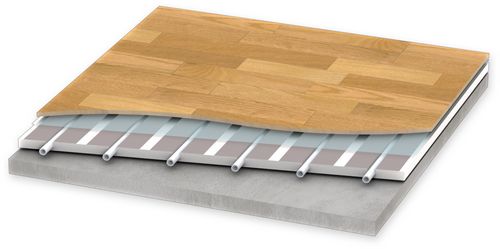

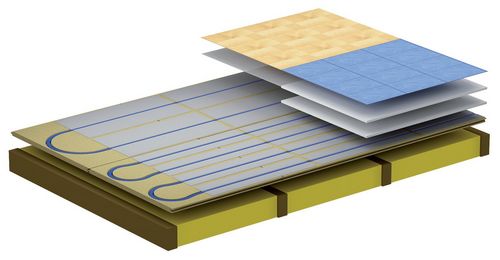

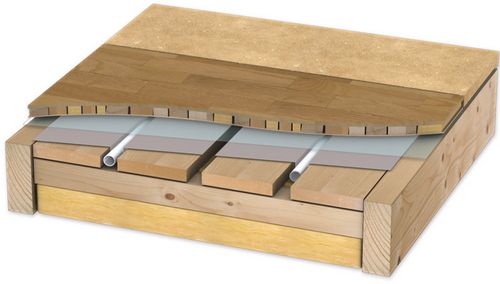

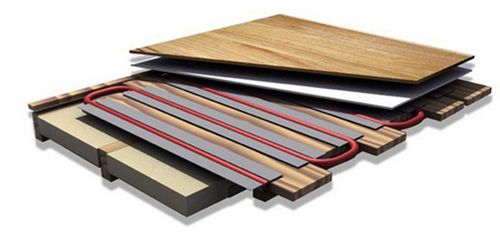

Конструкция пола «с обогревом» насчитывает 7 базовых элементов:

• Перекрытие (основание) – в случае, если пол требуется уложить на открытый грунт, нужно сделать черновую стяжку.
• Гидроизоляция – может выполняться путем обклейки поверхности клеенкой или обмазки мастикой.
• Теплоизоляция – производится с использованием минеральных ват или пенополистирола. Лучше отдавать предпочтение более дешевому и легкому пенопласту.

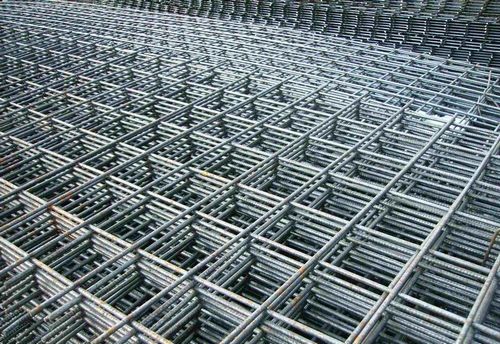

• Алюминиевая сетка для армирования – укрепляет несущую конструкцию.
• Трубы.
• Бетонная стяжка.
• Финишное напольное покрытие.

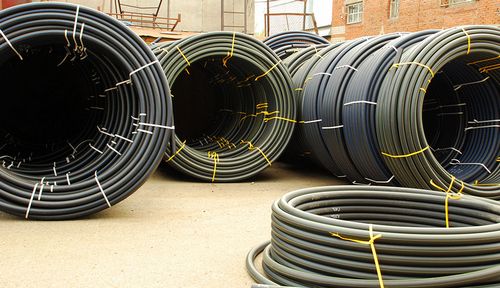

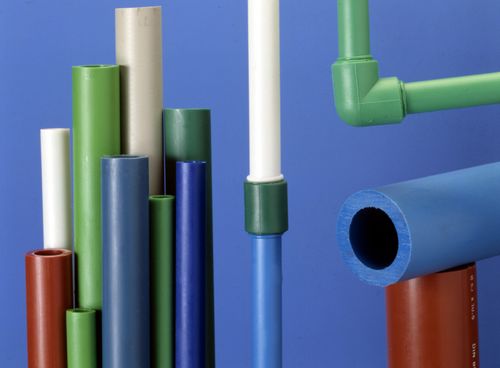

Для прокладки теплого пола используются трубы, изготовленные из следующих материалов:

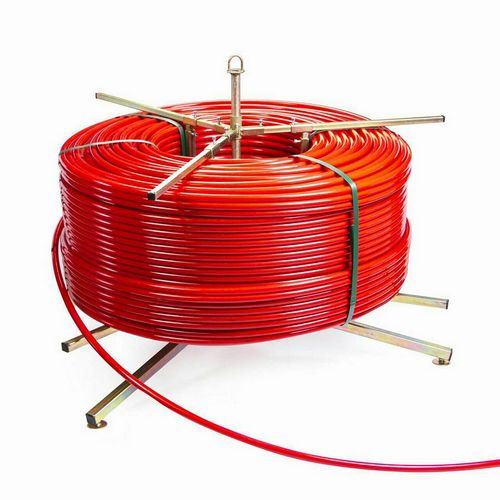

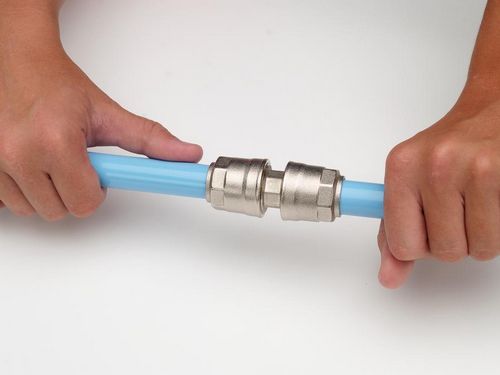

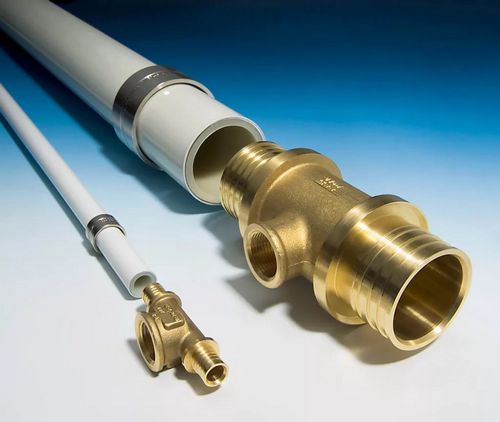

Металлопластик

Недорогой вариант труб, отличающийся хорошей теплопроводимостью, легкостью подключения и устойчивостью к ржавчине.

Полиэтилен

Доступные и гибкие проводники с хорошей теплоотдачей, единственный минус которых – потребность в дополнительной фиксации.

Полипропилен

Использование таких труб – не самая лучшая идея, так как они не достаточно пластичны.

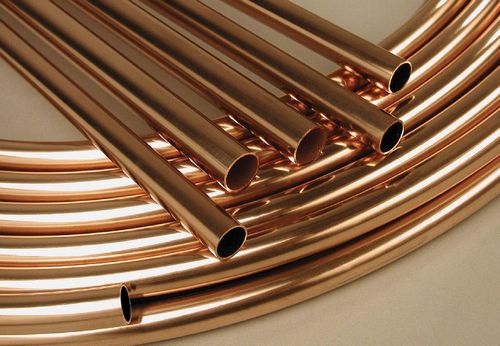

Медь

Наиболее подходящий и долговечный вид контуров. Однако не самый популярный по причине высокой цены и трудоемкого монтажа.

Способы укладки

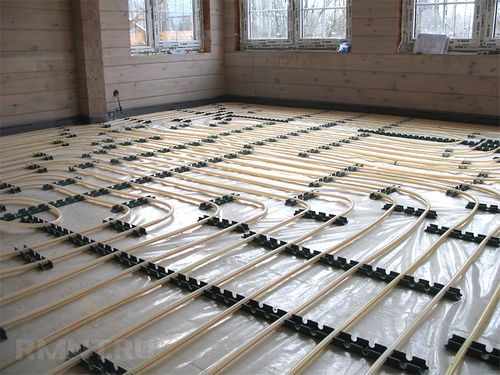

Чтобы грамотно уложить теплый пол, нужно внимательно и четко соблюдать технологические инструкции и рекомендации. Непосредственную укладку следует начинать с подсоединения среза трубы к блоку управления. Далее магистраль располагается по выбранной схеме, цельным путем, без дополнительных соединений (принцип однотрубной системы отопления).

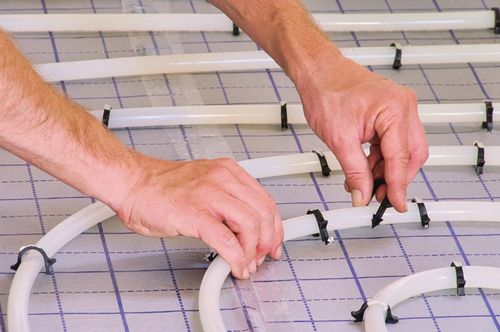

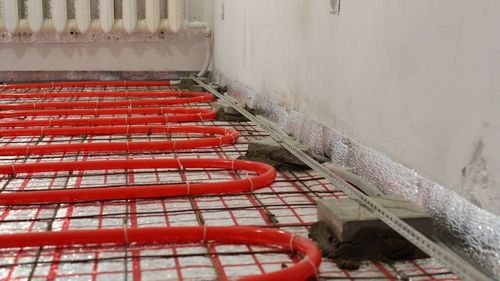

Чтобы общая нагрузка правильно распределялась по всей протяженности линии, а контуры не смещались, нужно выбрать оптимальный вид крепления трубы к основанию.

Выделяют такие способы:

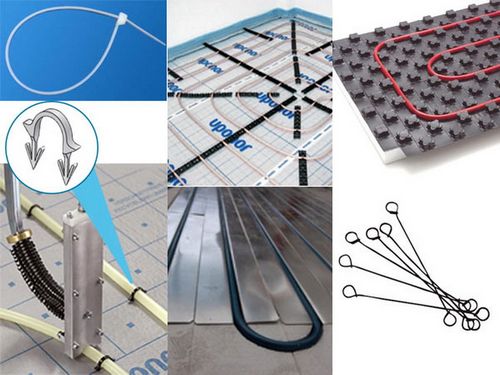

• проволокой к армированной сетке;
• крепежной лентой к слою изоляции;
• строительной клипсой.

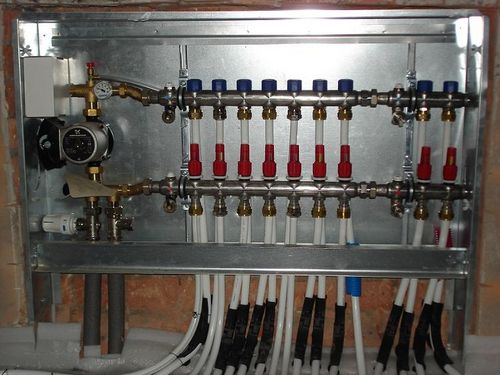

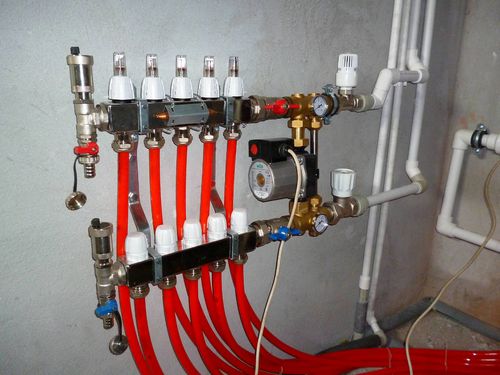

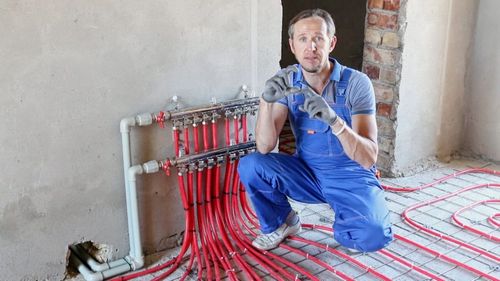

Уложенный и зафиксированный трубопровод нужно подключить к коллектору. Подключение осуществляется подсоединением свободного конца трубы к регулирующему прибору.

Далее проводится опрессовка, то есть тестирование на наличие неисправностей в системе. В первой стадии под значительно увеличенным давлением (0,7 МПа) в магистраль запускается горячая вода. Для коллектора устанавливается максимально эффективная программа. Испытания проводятся в течение получаса. За это время давление воды не должно уменьшиться более, чем на 0,07 МПа. Вторая стадия опрессовки длится уже не менее пары часов, но под низким давлением (1 МПа). В результате проведения проверки этот показатель не должен упасть более, чем на 0,025 МПа.

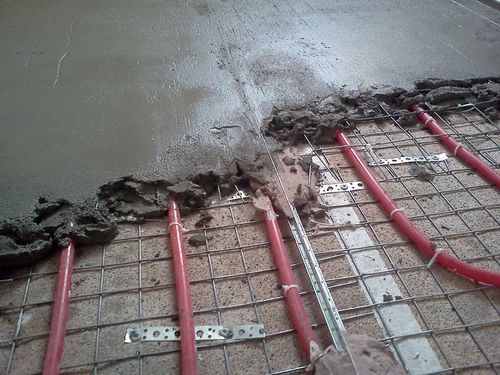

Получив положительные результаты тестирования, можно приступать к заливке стяжки бетонным раствором, куда для увеличения густоты рекомендуется добавлять песок.

Схема укладки

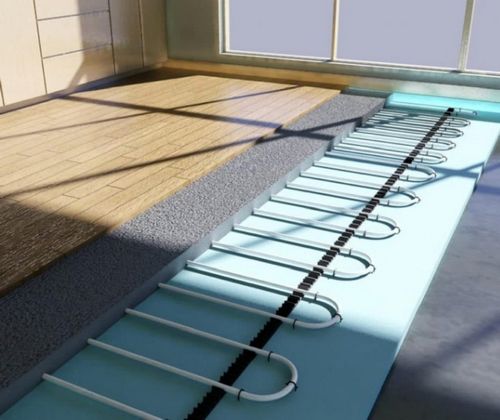

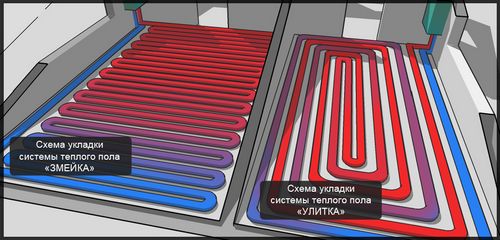

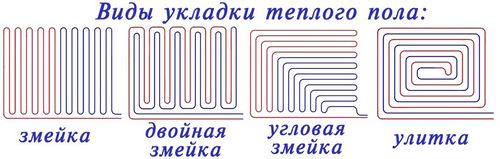

Прокладка водопровода для теплого водяного пола осуществляется одним из перечисленных способов:

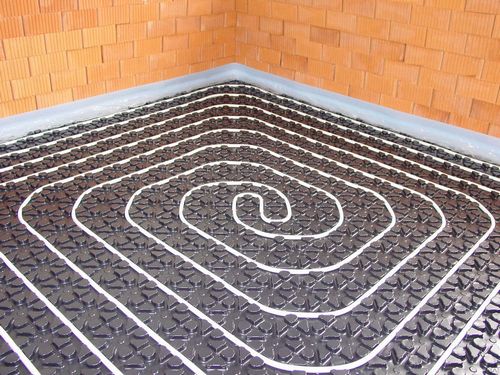

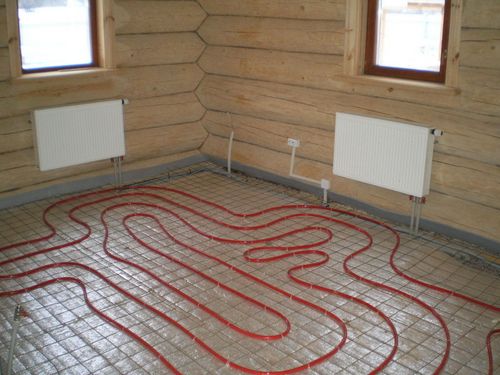

Классическая «улитка»

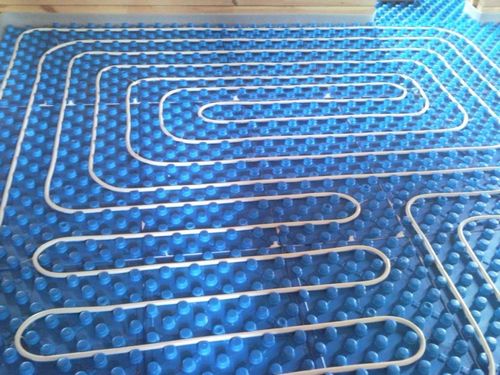

Представляет собой спираль, в которой горячие и холодные контуры проходят параллельно друг другу, равномерно распределяя тепло на поверхности.

Эта раскладка имеет ряд неоспоримых преимуществ:

• низкое гидравлическое сопротивление;
• плавность углового изгиба;
• возможность экономии материала.

К числу недостатков можно отнести:

• сложность составления проекта;
• трудоемкость монтажа.

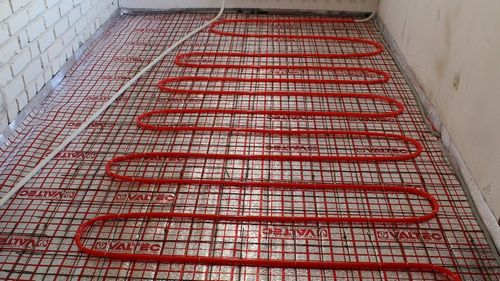

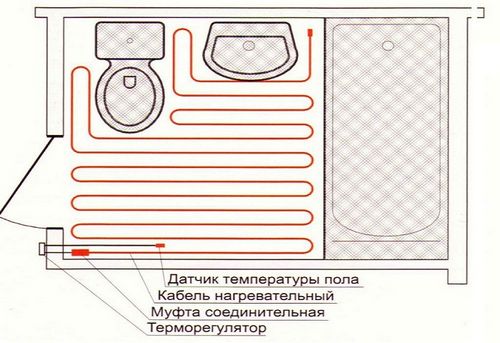

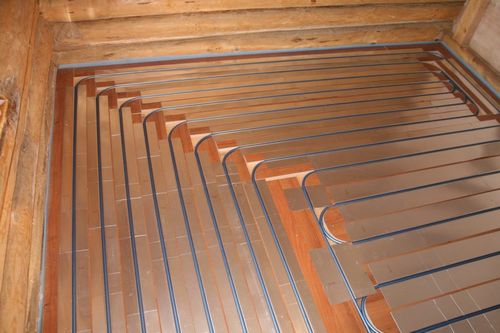

«Змейка»

Под этим обобщенным названием скрывается три вида схем.

Простая «змейка» – подойдет для комнат, разделенных на зоны, потому как предполагает различие температур на разных участках трубопровода. Первичный виток системы опоясывает две стороны помещения и далее переходит в змейку, в верхней части которой циркулирует горячая вода, а в нижней – холодная.

Двойная «змейка» – циркуляция горячей и холодной воды распределены между двумя контурами, а разница температур ощущается не так явно.

Угловая «змейка» – используется для угловых помещений, две смежных стены которых выходят на улицу.

​Достоинства схемы:

• простота проектирования;
• легкость монтажа.

Минусы также очевидны:

• перепад температур в рамках одной плоскости;
• ломкость конструкции по причине чрезмерного изгиба пропиленовых труб.

Комбинированный способ

Подразумевает использование гибких схем в зависимости от формы и типа обустраиваемой комнаты.

Плюсы смешанного вида:

• универсальность применения;
• равномерность излучаемого тепла.

Основной недостаток – необходимость получения специальных разрешений для проведения монтажа.

Подробно изучив каждую схему, можно сделать вывод, что «улитка» больше подходит для квадратных и круглых комнат, где предусмотрен постоянный температурный режим. «Змейка» же рассчитана на длинные прямоугольные комнаты, в которых предполагается выделение нескольких зон.

​Выбрав наиболее подходящую схему укладки, нужно переходить непосредственно к ее воплощению. То есть выполнить расчеты, закупить материал, разложить трубопровод в соответствии с заданной формой поверх изоляции (пенополистирола и пленки) и, используя специальные скобы, соединить контур с арматурной сеткой под стяжку.

Расчет минимального расстояния

После выбора материала и решения теоретических вопросов наступает время расчетов. Для начала следует определить требуемое количество труб. Это можно сделать следуя алгоритму.

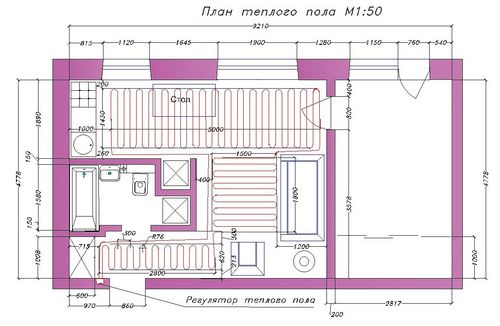

Начертить на миллиметровой бумаге подробный план комнаты, где будет проложена система отопления. Важно четко соблюдать масштаб. Отметить на чертеже места, занимаемы мебелью и техникой, так как под ними трубопровод располагаться не будет.

Выбрать схему укладки контуров

• Положить трубы «змейкой» гораздо проще, однако не стоит забывать про «зонирующую» особенность этой схемы.
• Раскладка «улиткой» (спиралью) более трудоемкая и требует больше времени, но она обеспечит равномерное поступление тепла в помещение.

Если ни один из этих вариантов не вписывается в габариты комнаты, нужно воспользоваться универсальной схемой.

• Нанести на чертеж выбранную схему укладки.

Произвести измерение общей длины контуров и умножить полученную цифру на показатель масштаба. Например, суммарная протяженность трубопровода на чертеже масштабом 1: 20 составила 50 см. Чтобы получить реальное число, требуется умножить показатель длины на 20, то есть на число раз, во сколько уменьшен чертеж.

Следующий этап – определение расстояния между контурами теплого пола (шага укладки). При расчетах важно учесть обратную зависимость шага укладки от общего климата помещения: чем прохладнее комната, тем шире нужно раскладывать контуры, чтобы увеличить плотность обогрева.

Расстояние между трубами зависит также от их диаметра. По этому показателю вычислено несколько усредненных значений. Именно ими удобнее всего пользоваться на практике.

Минимальный шаг укладки для труб:

1. 10-15 см – диаметром 16 мм;
2. 15-20 см – диаметром 20 мм;
3. 20-30 см – диаметром 25 и более мм.

Выполнив основные расчеты, необходимо определить потребное количество и закупить дополнительные расходные материалы:

• утеплитель для теплоизоляции – пенопластовые маты или минеральную вату;
• гидроизолирующую пленку – на рынке представлен широкий ассортимент качественных полиэтиленовых покрытий;

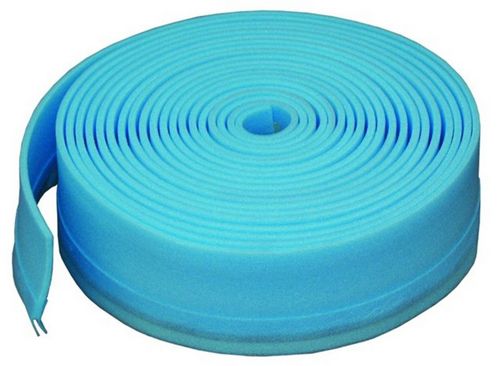

• демпферную ленту – своеобразный дублирующий уплотнитель, используемый, чтобы лучше закрепить стяжку;
• арматурную сетку со средними ячейками;
• набор креплений – специальных хомутов или фиксаторов, позволяющих надежно крепить контуры.

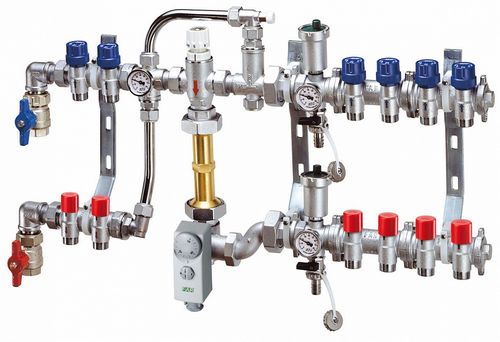

Также потребуется коллектор, вспомогательные коллекторные датчики (по необходимости), коллекторный смеситель, фитинги, финишное покрытие – ковролин, ламинат, линолеум или кафель (в зависимости от индивидуальных предпочтений).

Также следует приобрести инструмент:

• разматыватель – приспособление для размотки рулонов утеплителя, пленки или армированной сетки;

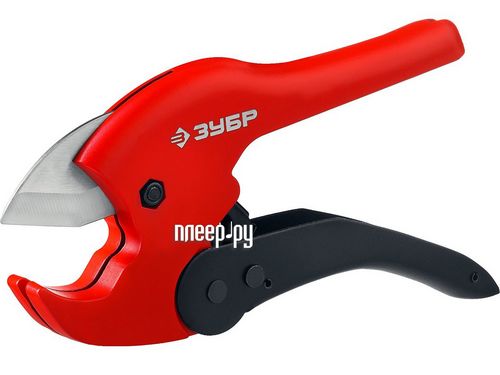

• труборез – подбирается с учетом материала труб;

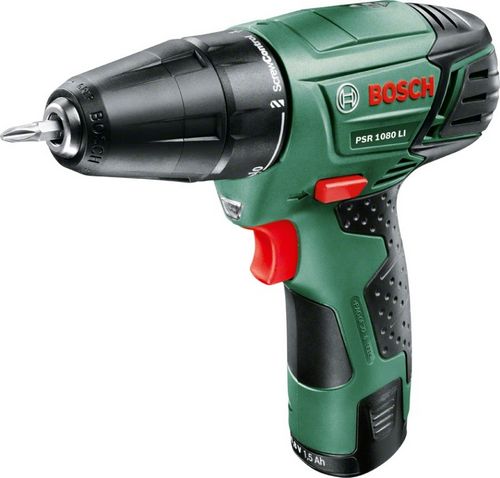

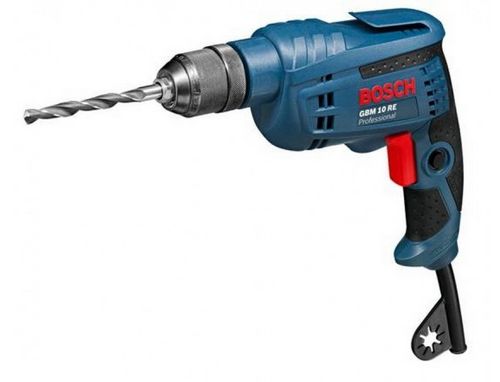

• дрель;
• шуруповерт;

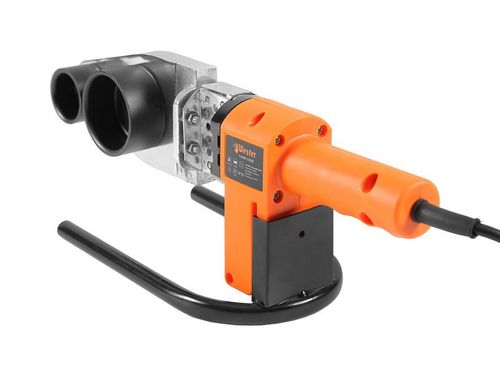

• паяльник;

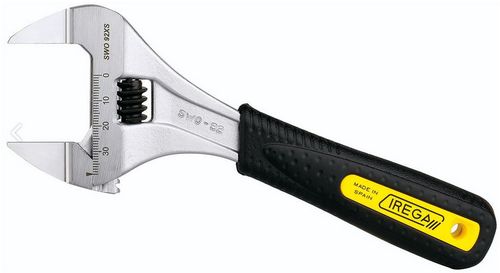

• гаечный ключ (желательно разводной).

После того, как материалы и инструменты закуплены, можно переходить к непосредственному монтажу конструкции. Успешная укладка контуров пола зависит от соблюдения инструкций и рекомендаций. Однако нужно учитывать и некоторые строительные тонкости, позволяющие выполнять работу более качественно.

Нюансы монтажа теплого пола

Укладывать систему водяного пола своими руками не сложно.

Главное внимательно следовать технологии:

• демонтировать старое напольное покрытие;
• при необходимости реставрировать перекрытие или залить внутреннюю стяжку;
• утеплить основу и закрепить слой теплоизоляции демпферной лентой;
• застелить поверхность гидроизолирующей пленкой и зафиксировать ее широкой клеящей лентой;
• положить арматуру;
• установить коллектор и подсоединить к нему трубу;

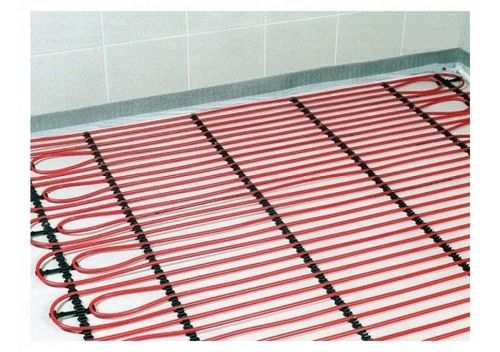

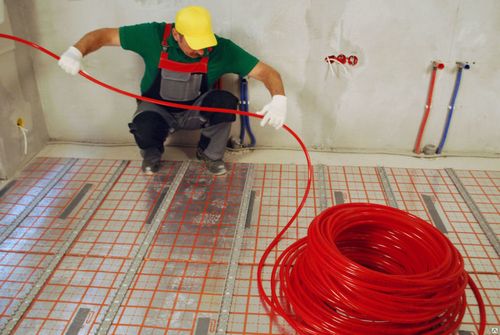

• уложить трубопровод по выбранной схеме, строго соблюдая рассчитанный шаг укладки;

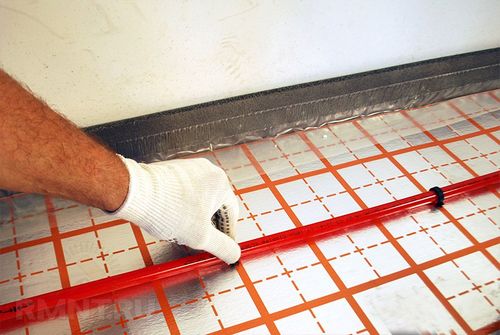

• фиксировать контуры, применяя специальное крепление;
• полностью подключить и тестировать систему отопления;

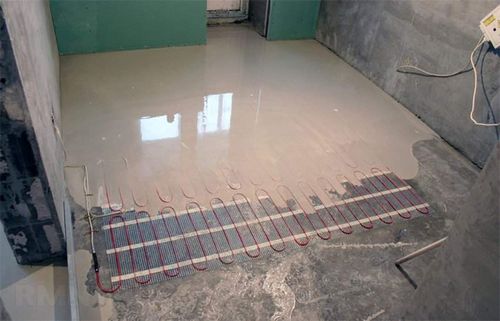

• если все сделано правильно, залить стяжку бетоном;
• нанести декоративное покрытие.

Монтаж не занимает много времени (за исключением срока высыхания стяжки). Приведенный выше алгоритм абсолютно универсален и доступен каждому.

Однако существует ряд нюансов:

• Шаг укладки варьируется в зависимости от жесткости трубы. Соответственно, для пластичных полиэтиленовых и металлопластиковых конструкций он меньше, чем для твердых пропиленовых и медных.
• Чтобы сделать трубопровод надежнее, его можно усилить саморезами, ввернутыми в основу.
• Для избежания протечек, нужно, по возможности, минимизировать количество стыков и укреплять соединение слесарной подмоткой.
• Если контуры пересекаются с демпферной лентой в перехлест, то эти места нужно усиливать защитной муфтой.
• Рациональнее заливать стяжку по маякам. Тогда основа под декоративное напольное покрытие будет гораздо ровнее.
• Коллекторы и датчики устанавливаются в зависимости от типа жилых помещений. В квартирах для них приспосабливается специальная стенная ниша. В частных домах терморегуляторы выводятся в подвалы.

Полезные советы

Не стоит раскладывать линию шире, чем на 6 метров. Иначе вода в трубах будет быстро остывать, а температура воздуха – понижаться. В просторных комнатах и залах лучше предварительно поделить площадь отапливаемой поверхности на равные сектора и заполнить их отдельными греющими контурами.

Если вы решили выложить свой теплый пол металлопластиковыми изделиями, отдавайте предпочтение бесшовным разновидностям. Для оптимизации теплораспределения можно варьировать шаг укладки контуров в рамках одной отопительной системы.

В целях безопасности рекомендуется соблюдать расстояние между стенами и отопительной трассой не менее 10 см. Гидроизоляцию можно укладывать не только пленкой, но и в виде битумной стяжки.

Во избежание расширения бетонного слоя под воздействием перепада температуры, профессионалы советуют добавлять в сырой раствор специальный пластификатор. Не стоит экономить на расходных материалах, инструментах и комплектующих, потому что, приобретая их, вы делаете вклад в свой комфорт.

О тонкостях монтажа водяного теплого пола вы можете посмотреть в следующем видео.
