Монтаж теплого пола своими руками: инструкция (видео)

Теплый пол — это слой бетона с вставленными в него змеевиками арматуры. Если вы решили установить такой пол самостоятельно, не забудьте обеспечить изоляцию бетона, чтобы избежать потерь тепла. В настоящее время установка водяного пола не является сложным процессом. Для этого можно использовать различные типы труб, такие как оцинкованные, металлопластиковые, полиэтиленовые и медные.

Содержание:

• Материалы для выполнения работы
• Компенсация расширения стяжки для теплого пола
• Пол: инструкция
• Выполнение стяжки
• Заливка бетона для теплого пола

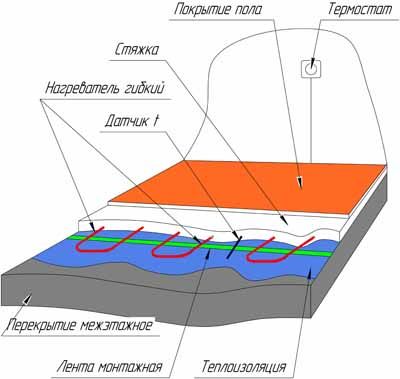

Схема устройства теплого кабельного пола.

Материалы для выполнения работы

Вам потребуется:

• трубы;
• бетон;
• армированная сетка;
• гидроизоляционная пленка;
• распределительный шкаф;
• демпферная лента;
• распределяющий коллектор;
• вода.

Как правило, водяные полы состоят из гидроизоляционной пленки, труб, теплоизоляции, прослойки, покрытия.

Что по поводу толщины конструкции, то она составляет около 15 см. Это будет зависеть от требований документации к толщине утеплителей, диаметру труб.

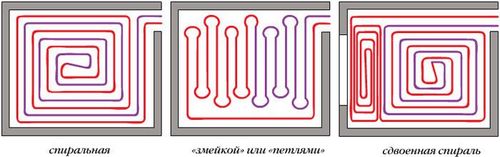

Схемы укладки теплых полов.

Как же укладывать демпферную ленту? Для этого в помещении должны быть установлены окна и двери, закончена штукатурка, выполнена разметка степени покрытия. А для того, чтобы можно было подключить воду, канализацию, электричество, вам потребуется вывести точки и подготовить нишу под каждый шкаф.

Основание должно быть идеально ровным. Если пол сделан на грунтовой основе, обязательно осуществите гидроизоляцию.

Что по поводу пароизоляции, то она представлена в качестве полиэтиленовой пленки. Толщина ее составляет не менее 200 мкм. Она способна защитить утеплитель от лишней влаги.

Пленка раскладывается внахлест на 12 см, а стыки можно проклеить скотчем.

Компенсация расширения стяжки для теплого пола

Кроме того, вам потребуется использовать демпферную ленту. С ее помощью можно немного расширить конструкцию.

Как только выровняете основание, уложите ленту. Она должна выступать над высотой поверхности хотя бы на 2 см.

Гидроизоляцию применяют с той целью, чтобы тепло шло от труб к самому верху.

Учтите, что если перекрытие является холодным, толщина слоя составляет как минимум 6 см. Идеально, когда плотность материалов на м³ выше 25 кг.

Чаще всего мастера пользуются плитным полистиролом, покрытым фольгой. Как правило, его толщина 3-4 см. Чтобы выполнить пароизоляцию, на плитку приклеивают полиэтиленовую пленку. Для формирования сплошного щита в помещении, используйте замки, располагающиеся по бокам плит.

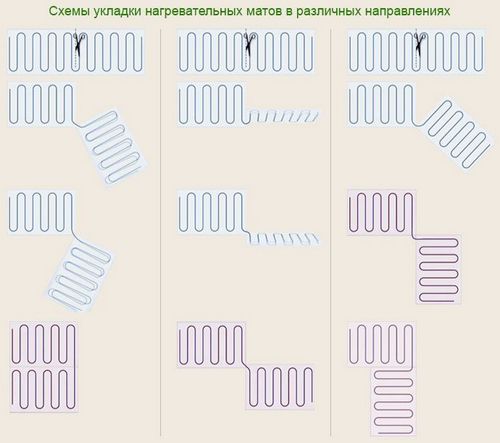

Схемы укладки нагревательных матов электрического теплого пола в различных направлениях.

Чтобы вы могли удобно подогнать материал, по бокам нанесите линейку. Поскольку самая нижняя поверхность является рельефной, то увеличивается звукоизоляция и сглаживается любая неровность основы.

Как же правильно уложить трубы? Чтобы выполнить монтаж теплого пола своими руками, вовсе не нужны какие-то специальные инструменты. Трубы легко фиксируются в пазах лишь с помощью нажатия на них.

Если вы слишком плотно уложите трубы, то водяной пол будет очень горячим. По этой причине около стен снаружи трубы необходимо уложить плотнее, чем в центре помещения.

Пол: инструкция

Чтобы сделать пол своими руками, монтируйте конструкцию, шаг которой составляет от 12 см. А вот если будете выполнять укладку довольно часто, тепловые потоки не изменятся, однако значительно больше потребуется продукции.

Кроме того, между трубами должен быть небольшой промежуток. Именно так температура будет одинаково распределяться по поверхности.

Отступ труб от стен должен составлять около 20 см. Если говорить о нагревательных контурах, то их длина должна быть около 100 м. Таким методом вы избежите больших гидравлических потерь.

Чаще всего монтаж теплого пола выполняют методом зигзага или спирали.

Если решите укладывать систему с помощью зигзага, то нужно понимать, что жидкость будет попадать в контур у одной стены. Таким образом, в самом начале конструкции температура будет высокой, с помощью чего и теплоотдача получится больше.

Таким способом тепло распределяется не очень равномерно. Именно поэтому вы можете воспользоваться более мощным насосом.

Если решите раскладывать пол улиткой, то он будет хорошо прогреваться, поскольку в данном случае подающие и обратные трубы чередуются.

Любой метод монтажа поверхности обладает как преимуществами, так и недостатками. Легче выполнять монтаж методом «улитка», поскольку контуры выкладываются с изгибом каждой трубы на 90°. А вот способ «змейка» немного сложнее, ведь изгибы составляют 180°.

Выполнение стяжки

Схема устройства теплого пола в стяжке.

Перед тем как сделать бетонную стяжку, у вас должна быть выполнена опрессовка. Предварительно монтируется шкаф (с нагревательными контурами), имеющий распределяющий коллектор.

Все контуры должны быть наполнены жидкостью, пока из них не устранится весь воздух, поэтому на контурах должны быть открыты регулирующие системы.

Если во время монтажа пола вы пользуетесь полиэтиленовыми трубами, то конструкция должна быть нагружена определенным давлением. Обычно давление в трубе снижается. После 40 минут его потребуется восстановить, а потом повторить процесс 2 раза. Далее система проверяется на термоустойчивость. Теплый пол необходимо прогреть до +80°, проверить герметичность арматуры.

Перед тем как залить бетон для теплого пола, решите, в каких именно местах вы будете размещать деформационные швы. С их помощью можно компенсировать термическое расширение бетонной смеси. Зачастую они необходимы в огромных помещениях, имеющих сложную конфигурацию.

Чтобы сделать такие швы, воспользуйтесь эластичными лентами, толщина которых составляет от 0.6 см. Прокладывайте их через весь бетон. А вот трубы потребуется защитить гильзами из металла или пластика. Чтобы укрепить стяжку, трубы покрываются армированной сеткой (сечение проволоки должно быть от 3 мм).

Заливка бетона для теплого пола

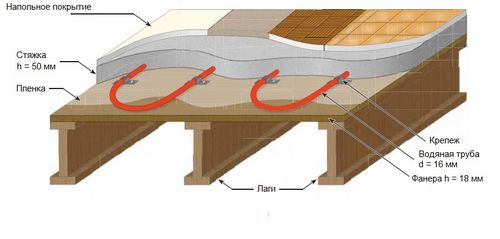

Схема водяного теплого пола по деревянному основанию с применением бетонной стяжки.

Далее приступайте к заливке бетона. Воспользуйтесь пластификатором. С его помощью вы сможете значительно увеличить эластичность смеси.

Вы должны помнить, что стяжка заливается, когда температура составляет от +7°. Стяжку обязательно укройте водоудерживающим материалом.

После этого запускайте теплый пол. Предварительно требуется изгнание воздуха из конструкции. Давление должно превышать проектное на 18%.

Далее включается насос. Что по поводу начальной температуры для прогревания системы, то, как правило, она составляет около +30°. С каждым днем данный показатель увеличивается непосредственно до рабочей температуры. Вот вы и выполнили теплый пол.
