Как установить насосную станцию для дома — схема подключения, видео и фото

Систему водоснабжения в загородном доме считают одной из ключевых, и поэтому она устанавливается в первую очередь. Благодаря современным технологиям сегодня можно создать эффективную водопроводную систему, которая удовлетворит все потребности семьи.

Предлагаем узнать, какие бывают насосные станции для дома и схемы подключения.

Что такое насосная станция

Насосные станции различаются по видам. Они бывают промышленными и бытовыми.
Промышленные станции устанавливаются только специалистами, а для использования дома подойдёт бытовая станция. Такая станция обеспечивает стабильное водоснабжение для питья, использования воды для хозяйственных и бытовых нужд, а также снабжения водой отопительной системы.

Подключение данной установки зависит от типа водоподачи. Источники бывают трёх типов, это центральная водоснабжающая магистраль, колодец и скважина. Насосная станция работает в автоматическом режиме или управляется вручную. Это напрямую зависит от объёма потребления воды ежедневно.

Перед покупкой нужно подсчитать количество потребляемой воды за сутки и рассчитать среднее потребление за час. В среднем, для одного человека требуется 250 литров воды за день.

Где устанавливается насосная станция

Станцию для водоснабжения дома можно монтировать в подвальном помещении, цокольном этаже, кессоне, либо отдельно отведённом помещении. Если станция устанавливается в подвальном помещении, она защищается от попадания влаги при любых возможных подтоплениях или подъёме грунтовых вод. Для этого монтируется полка или же подставка. Станция не должна касаться стен. Также помещение должно иметь отопление.

Если же это — кессон, то он предварительно утепляется. Станция размещается ниже глубины уровня промерзания почвы, как минимум на 20 сантиметров. Глубина кессона должна составить около 2 — 2,5 метров. Если скважина 10-метровая, подходит однотрубная станция. Если же 20-метровая, то ставится двухтрубная эжекторная станция.

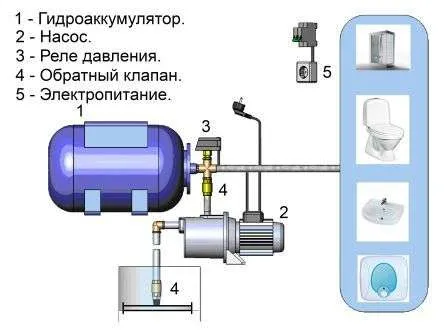

Схема подключения станции насосной

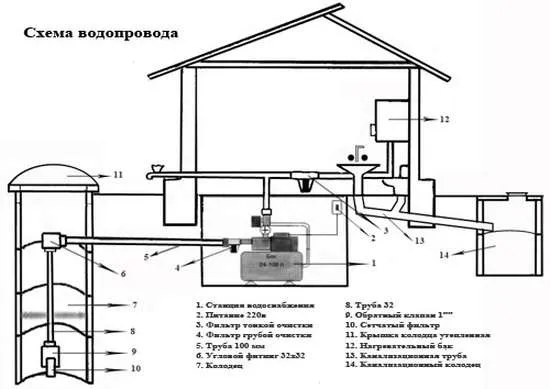

Когда станция выбрана, делается схема размещения. Подсоединение системы к колодцу, и к скважине, является аналогичным.

Для сбора эжектора, то есть литого узла с 3 подсоединяющими выходами, в него вставляется фильтр из сетки. Сгон с диаметром в 32 миллиметра, одевается сверху эжектора и закрепляется на раструбе из пластмассы. У сгона идут две части со специальными переходниками. На выходе у него крепится муфта из бронзы. Муфта соединяет сгон с трубой из полиэтилена. Для надёжности, на резьбу наматывается (наносится) уплотнитель из льна, ленты, пасты.

Полезная статья: Как сделать пруд на даче

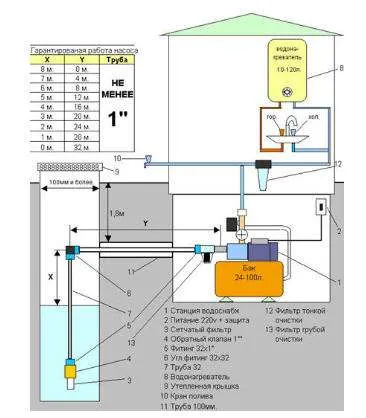

Траншея выкапывается глубже промерзания почвы. В готовую траншею прокладывается труба. Её длина должна идти с запасом. Если труба будет без запаса, впоследствии трубопровод может протечь. Все возможные повороты и изгибы, толщина стен, всё должно учитываться. Для обсадной же трубы нужен оголовок, одеваемый на неё. Если оголовка нет, можно взять колено с небольшим уклоном. Для присоединения трубы с эжектором используются специальные муфты. Второй конец ведётся в колено с уклоном 90 градусов. Образовавшееся пространство запенивается пеной для монтажа. После этого труба соединяется переходниками с углом наклона 90 градусов и снаружи совмещается с трубой.

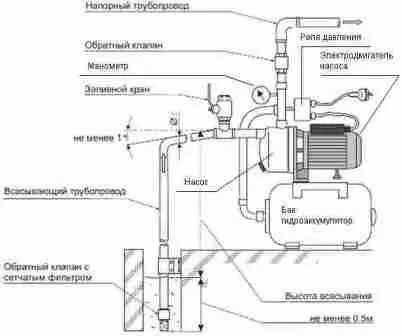

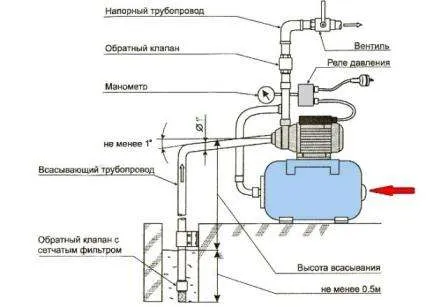

Схема подключения насосной станции

Эжектор помещается в колодец (скважину) на отмеченную заранее глубину. Оголовок закрепляется армированным скотчем на обсадной трубе, другой материал не подходит. Если давление в гидроаккумуляторе опускается меньше 1,2 атмосферы, необходимо повысить давление при помощи насоса для автомобиля или компрессора.

При необходимости или желании подсоединения насоса к центральной магистрали, например, для снабжения водой системы отопления или когда воды в скважине не достаточно для постоянного напора нужно установить накопитель в виде бака. Может также не хватать воды из-за старого оборудования или прироста в семье (повышения потребления воды).

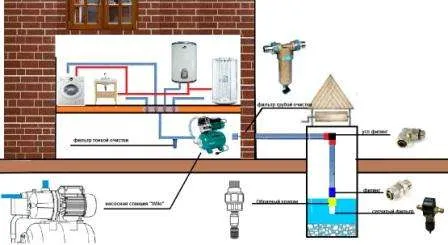

Подготавливается место для разъёма трубы водопровода. Конец выведенной трубы от магистрали подсоединяется к накопителю. Из накопителя вода выводится на вход насосной станции. На выходе же присоединяется трубопровод, идущий к домовладению.

Смотрите видео:Автономная система водоснабжения. Насосная станция и накопительный бак

Когда эти манипуляции сделаны, производится монтаж проводки электричества. Затем настраивается оборудование. Выравнивается давление. В улитку через специальное отверстие вливается небольшое количество воды. При включении и выключении насоса нужно проверить давление. Для начала работы должно идти 1,5 барреля, для окончания, около, 2,7 барреля. При несовпадении показателей давление уменьшается. Для этого снимается крышка с реле насоса и подкручивается в ту или другую сторону винт.

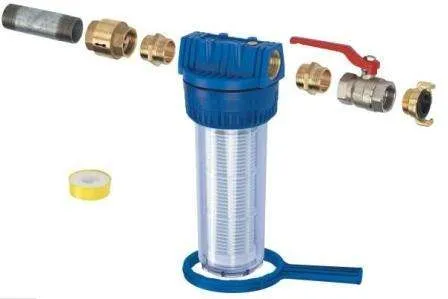

Для долговечной работы насоса, нужно обязательно поставить фильтр. Для выбора подходящего фильтра, проводится анализ воды на все содержащиеся в ней компоненты. Все вредные примеси должны быть очищены перед подачей воды в насос. Для этого, на всасывающее устройство станции устанавливается фильтр. Песок и глина при попадании в насос вскоре приведут его к поломке. Вибрационная насосная станция ломается в таком случае быстрее всего.

насосная станция ломается в таком случае быстрее всего.» width=»448″ height=»253″ >

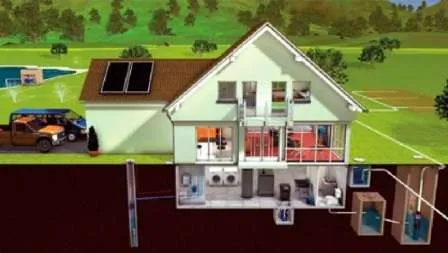

Как сделать водоснабжение дома

Любой фильтр понижает давление, напор становится меньшим.Чтобы это минимизировать, нужно фильтр регулярно очищать. Иначе, загрязнённый фильтр забьётся, и насос сломается. При покупке качественного оборудования для водоснабжения и правильном его монтаже, вскоре вся система окупит себя и будет работать без перебоев.

Также почитайте: Водопровод из скважины

Теперь вы знаете особенности монтажа насосной станции, поэтому если хотите сэкономить, сможете ее установить самостоятельно. Используйте пошаговую схему и советы из этой статьи, тогда в вашем доме или на даче будет полноценный водопровод. Благоустраивайте собственный загородный дом, тогда сможете в нем находиться не только во время уик-энда, но и провести полноценный отпуск в кругу семьи.

На каком давлении отключается насосная станция?

Давление, при котором отключается насосная станция, зависит от ее типа и настроек. В большинстве случаев, насосные станции устанавливаются с автоматическим регулятором давления, который обеспечивает стабильное давление в системе водоснабжения.

Обычно, автоматический регулятор давления установлен на 1,5-2 бар выше желаемого давления в системе. Например, если желаемое давление в системе составляет 2,5 бар, то насосная станция будет автоматически включаться, когда давление в системе опустится до 2,5 — 1,5 = 1 бар, и отключаться, когда давление достигнет установленного уровня 2,5 бар.

Однако, следует учитывать, что давление отключения насосной станции может быть настроено индивидуально в зависимости от условий и требований системы водоснабжения, поэтому лучше обращаться к инструкции насосной станции для определения точного значения.
