Изготовление насосной станции своими руками с фотографиями.
- Необходимость в насосной станции и ее основные функции
- Оборудование для станции
- Насос
- Гидроаккумулятор
- Электродвигатель
- Манометр
- Реле давления
- Самостоятельный монтаж
Для приятного проведения летнего отдыха, эффективного управления приусадебным участком и создания уюта на территории дачи или загородного дома необходим качественный и надежный источник водоснабжения.
Чтобы не вдаваться в лишние затраты и обеспечить оптимальное сочетание производительности и наличия дополнительных функций, смонтированная по особому проекту насосная станция своими руками будет радовать хозяев долгое время.
Необходимость в насосной станции и ее основные функции
Основным источником воды на загородном участке чаще всего является колодец, скважина которого может иметь различную глубину, в зависимости от уровня прохождения подземных вод. Кроме того, для предотвращения попадания в воду, используемую для хозяйственных нужд и в некоторых случаях питания, ствол обычно углубляется не менее чем на 20 метров. Это помогает избежать попадания в систему водоснабжения грязных грунтовых вод.
Чтобы воду из скважины поднять на поверхность используют насосы. Но он один не в состоянии справиться с поставленной задачей и требует для высокой эффективности высокой работы еще некоторых механизмов и узлов. Кроме того, постоянная беспрерывная работа насоса может привести к быстрому выходу его из строя.

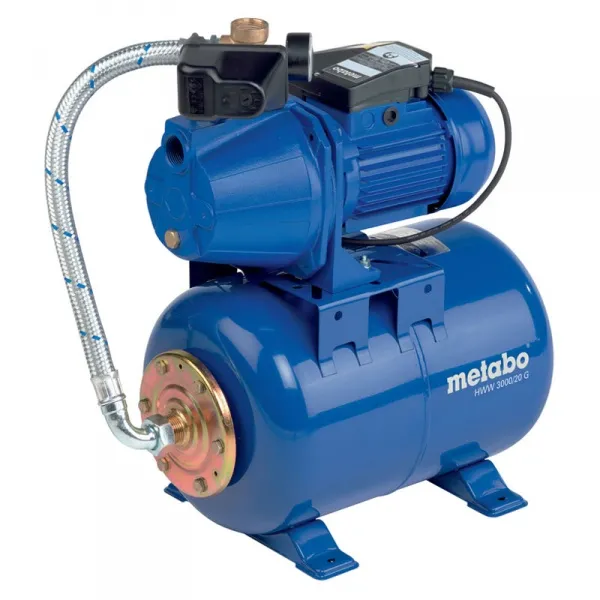

Для осуществления бесперебойной подачи воды из скважины в систему водоснабжения дома, необходима насосная станция, которая представляет собой оборудование, которое в комплексе позволяет подавать воду в любое время года и в любое время суток в необходимом количестве.
Оборудование для станции
В состав оборудования насосной станции входят такие элементы и узлы:
- Насос;
- Гидроаккумулятор;
- Электродвигатель;
- Манометр;
- Реле давления.
Каждый из элементов выполняет свои важные функции и его отсутствие в системе может ухудшить ее эксплуатационные характеристики, либо работу системы сделать невозможной.
Насос

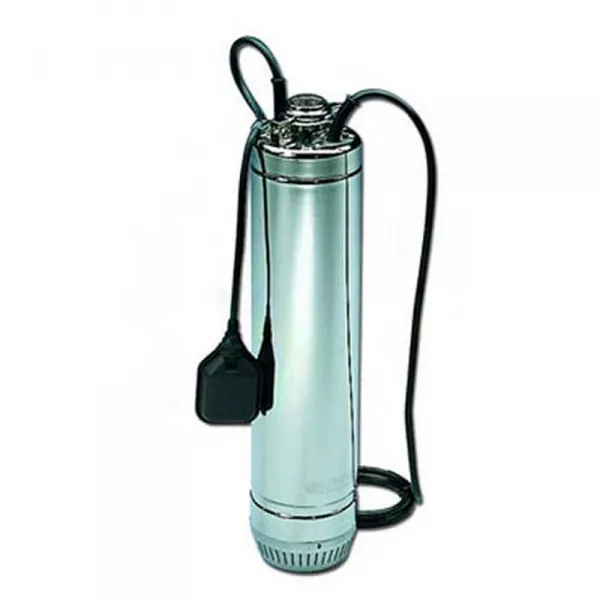

Насос необходим для того, чтобы поднять воду из скважины. В зависимости от размещения он может быть погружным (располагаться в скважине на уровне прохождения подземных вод) или поверхностным (находящимся на поверхности, забирая воду из скважины по шлангам или патрубкам).
По принципу работы насосное устройство может быть центробежным или вибрационным, мембранным или винтовым. Большая часть насосов для колодцев, как глубинного, так и поверхностного размещения требуют получения питания от электросети.

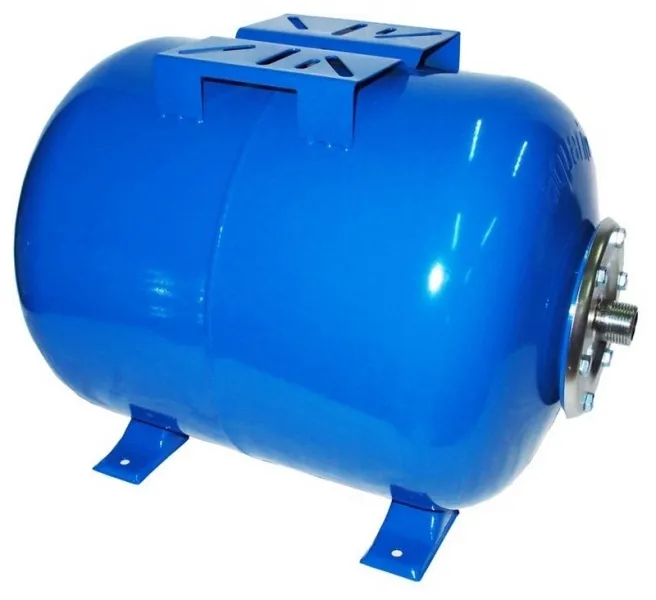

Гидроаккумулятор
Он нагнетает давление в системе, обеспечивая непрерывное наличие напора воды в трубах. Чаще всего он представляет собой бак, выполненный из стали, который внутри разделен на две части специальной упругой перегородкой из резины. В процессе работы насоса, часть бака внутри гидроаккумулятора заполняется водой, натягивая при этом мембрану. Когда насос отключается, мембрана выталкивает воду в водопроводные трубы, стремясь принять свое исходное положение. Кроме того, что этот механизм обеспечивает наличие постоянного напора, он также предотвращает возможность гидравлического удара, при котором происходит резкое изменение параметров давления в системе. Гидроаккумуляторы отличаются по объему воды, которую могут пропустить.

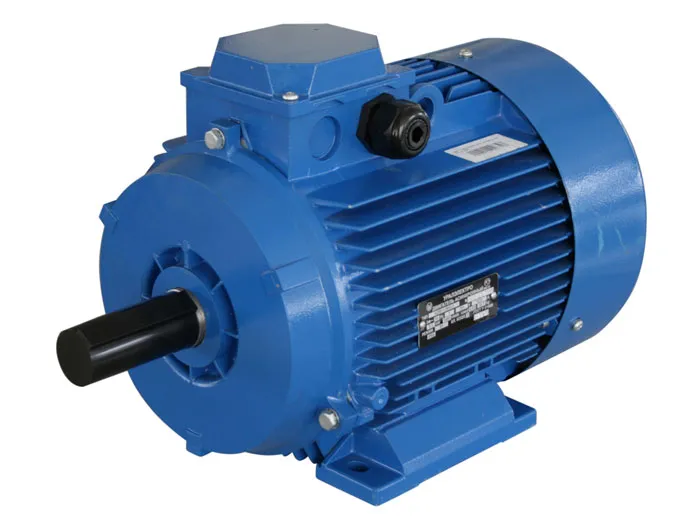

Электродвигатель
Он снабжает электроэнергией все элементы насосной станции и подсоединяется механическим способом с насосом и электрическим способом с реле давления.

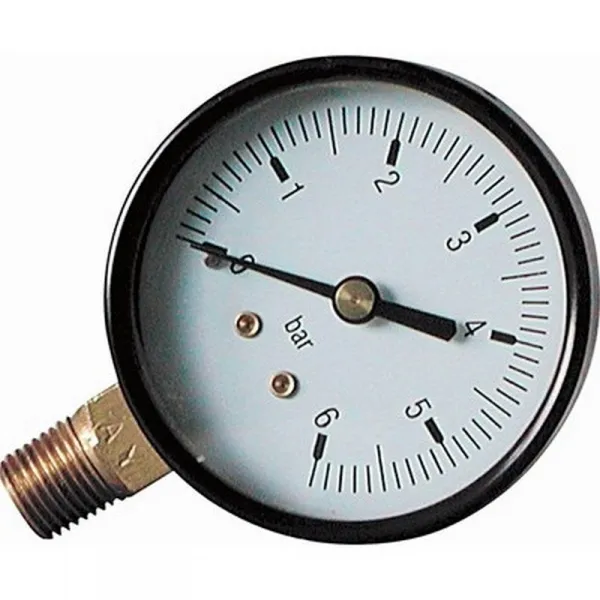

Манометр
Этот элемент необходим для контроля и регулировки уровня давления в системе, настройки и проверки. Лучше всего выбирать манометр с минимальной ценой деления, так как максимальное количество атмосфер, которые устанавливаются в системе не может превышать значения 5.

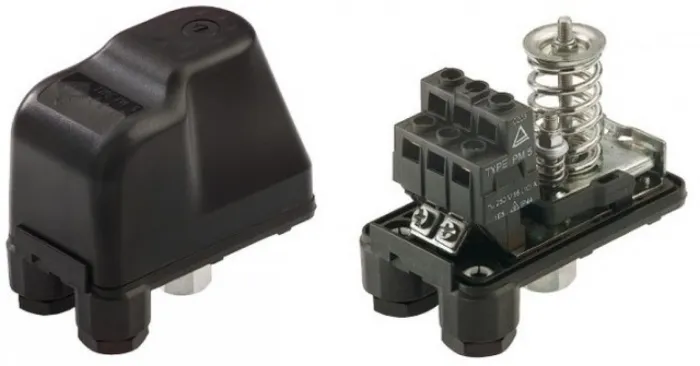

Реле давления
Основная функция этого узла – включать и выключать насос в зависимости от уровня давления воды в системе. Оно срабатывает при определенных параметрах и при помощи регулировки возможна установка работы системы под собственные нужды.
Между собой все узлы насосной станции соединяются при помощи трубопроводов, а также с их помощью производится подключение системы к водоснабжающему контуру здания.

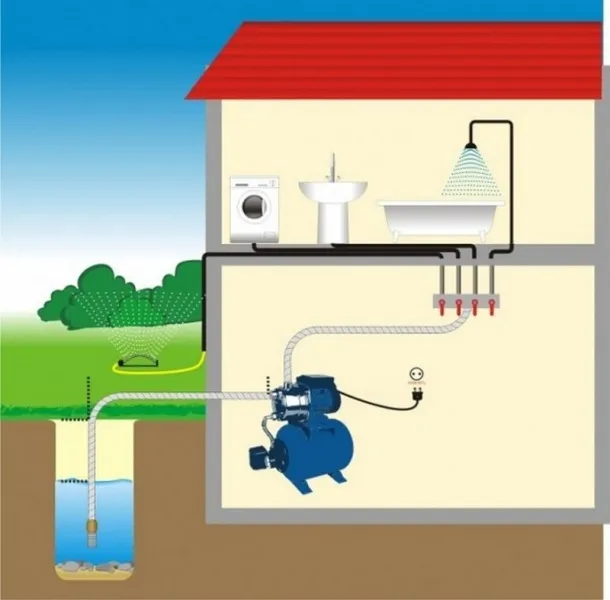

Схема подключения насосной станции к колодцу представлена на рисунке, и может быть выполнена по-другому, в зависимости от предпочтений хозяина, состава оборудования и других важных параметров.
А практические советы по сборке и установке можно посмотреть в видео
Самостоятельный монтаж
Подключение насосной станции своими руками требует некоторых знаний и наличия необходимого перечисленного оборудования. Кроме того, перед тем как производить монтаж и установку системы, следует произвести некоторые расчеты:
- Расчет параметров скважины – объемы воды, которые сможет откачать насосная станция за определенный промежуток времени;
- Объемы водопотребления – зависят от количества проживаемых в доме человек, и интенсивности использования водных ресурсов не только в личных, а и в хозяйственных целях;
- Конфигурация постройки – этажность, количество кранов, а также необходимая мощность системы, способная удовлетворить потребности;
Далее необходимо выбрать место установки станции. Место ее расположения должно отвечать таким требованиям, как:
- Располагаться в достаточной близости от места, которое она будет снабжать водой, что будет обеспечивать стабильность работы насоса;
- Быть расположено в благоприятных температурных условиях, при которых не будет риска температур способных вывести из строя оборудование или превратить воду в лед;
- К месту установки должен быть свободный доступ для проведения профилактических и ремонтных работ.

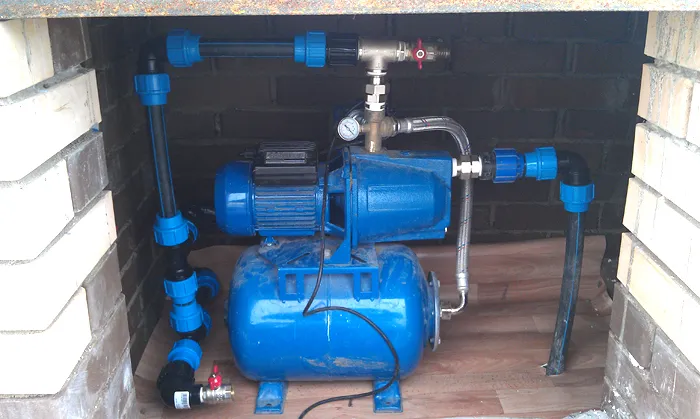

Оптимальным вариантом размещения насосной станции в частном доме является, как правило, подвальное помещение, или специально отведенная для этих целей постройка.

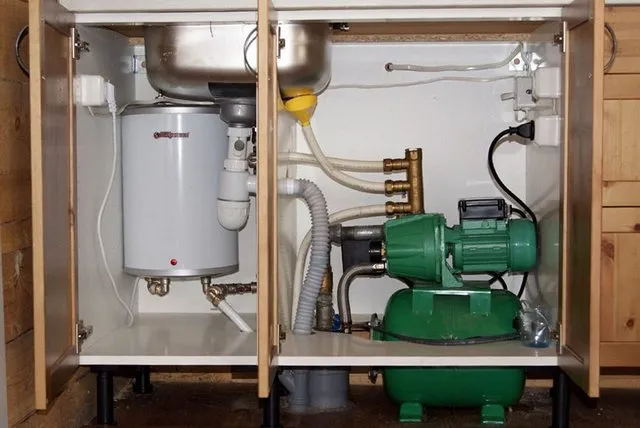

При монтаже станции в нутрии дома можно обеспечить идеальный доступ в помещение с механизмами, но не всегда достаточный уровень шумоизоляции будет способствовать комфортному пребыванию в доме. Этот вариант оптимален, когда скважина расположена под домом. Помещение при этом должно быть достаточно теплым, а лучше, если оно еще и отапливается.
Если расположить насосную станцию в отдельном строении во дворе, то доступ к оборудованию усложниться, но устранятся проблемы с шумом и его влиянием на комфортность пребывания в доме.
Важно! При таком расположении, трубопровод соединяющий дом и станцию, а также колодец, должен укладываться в землю на глубину большую, чем промерзает грунт.
Если таким способом исключить замерзание воды в трубах не удается, то они должны быть достаточно утеплены.

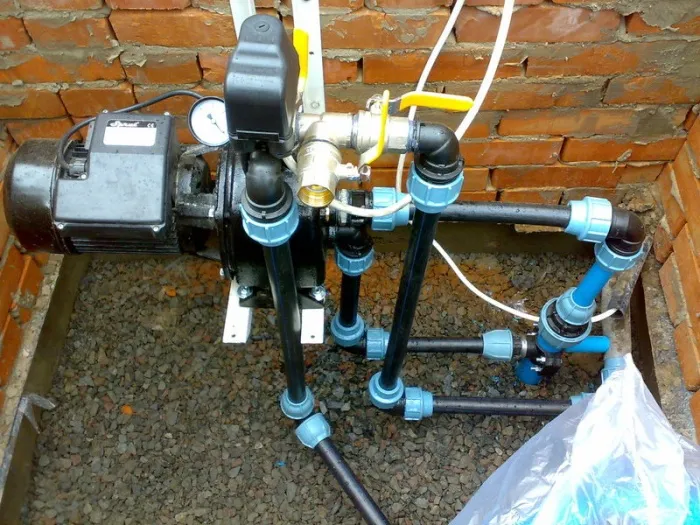

Еще одним вариантом расположения может стать кессон. Насосные станции при таком расположении помещены в специальную емкость, которая находится над скважиной на участке. Кессон бывает капитальным и некапитальным, выполняется из разнообразных материалов. Расположение установок в таком месте затрудняет доступ к ним, но устраняет шум.

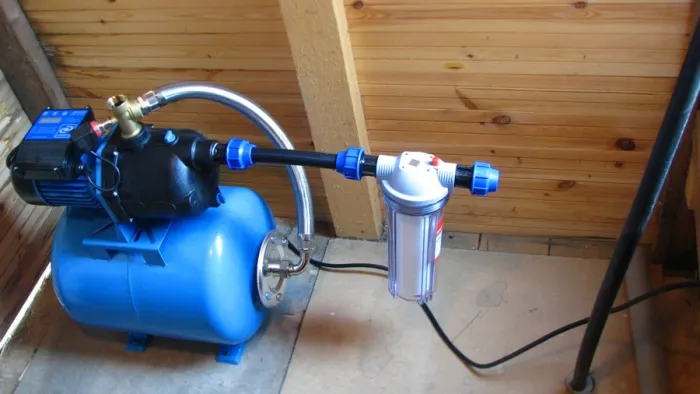

Монтаж насосной станции выполняется в такой последовательности:
- Для предотвращения вибраций, она должна быть надежно закреплена на прочной основе. Оптимальным вариантом основы может стать монолитная бетонная плита. Она может быть либо изготовлена самостоятельно, либо куплена в готовом виде. Технология заливки такого основания схожа с устройством монолитного фундамента, а для прочности и устойчивости будет достаточно толщины 15 сантиметров. Основание может быть выложено и из кирпичей, при этом выполняя укладку также на песчаную подушку. Основанием может служить и деревянный каркас.
- Следующим шагом является процесс размещения оборудования на подготовленном фундаменте. Необходимо учитывать сечение каждого трубопровода и выполнять правильное их закрепление. При установке каждого из агрегатов с большим весом и возможностью вибрации стоит использовать резиновые прокладки.
- Далее необходимо соединить оборудование с водоснабжением дома и со скважиной. На участке соединения колодца или скважины с системой стоит предусмотреть наличие запорного и обратного клапанов. Наличие обратного клапана необходимо и на выходе от станции к водоснабжающему дом контуру.
Важно! Очень тщательно проверить все места соединений, и произвести при необходимости их дополнительную герметизацию.
- После выполнения монтажа следует произвести пусковые работы, которые покажут работоспособность станции и имеющиеся слабые места. Для этого для начала все оборудование необходимо заполнить водой, запустив ее через заливную горловину ее в насос, гидроаккумулятор и все трубопроводы. Открыть все задвижки и включить в питание электромотор.
Принцип работы должен будет происходить по такому принципу: насос начнет нагнетать воду в систему до заданного уровня давления. В большинстве станций пороговое значение устанавливается на отметку 1,5-3,5 атмосфер. Далее срабатывает реле давления и насос выключается, до того момента, пока значение давления снова не станет критическим (минимально допустимым), тогда он опять включится.
Как правило, насосные станции, которые смонтированы своими руками, отличаются большей надежностью, продуманностью составляющих элементов, долговечностью и практичностью. Такая система может бесперебойно обеспечивать водой дом, подавая ее под требуемым напором в любое время суток в необходимое помещение. Это повышает комфорт и не требует подключения здания к централизованному водоснабжению.
- Как правильно выбрать дрель для дома
- Как выбрать электролобзик
- Какой перфоратор выбрать для дома
- Выбираем электрические ножницы правильно
На каком давлении отключается насосная станция?
Давление, при котором отключается насосная станция, зависит от ее типа и настроек. В большинстве случаев, насосные станции устанавливаются с автоматическим регулятором давления, который обеспечивает стабильное давление в системе водоснабжения.
Обычно, автоматический регулятор давления установлен на 1,5-2 бар выше желаемого давления в системе. Например, если желаемое давление в системе составляет 2,5 бар, то насосная станция будет автоматически включаться, когда давление в системе опустится до 2,5 — 1,5 = 1 бар, и отключаться, когда давление достигнет установленного уровня 2,5 бар.
Однако, следует учитывать, что давление отключения насосной станции может быть настроено индивидуально в зависимости от условий и требований системы водоснабжения, поэтому лучше обращаться к инструкции насосной станции для определения точного значения.
