Типовая схема подключения скважины для водоснабжения частного дома

Оглавление

• Способы прокладки водовода
• Схемы разводки трубопроводов
• Скважины внутри зданий
• Какие элементы включает схема водоснабжения
  • 4.1 Читайте также:

Для обеспечения подачи воды из подземного источника к точкам использования, где используются сантехнические устройства и бытовые приборы, требующие воды для своей работы (например, стиральные и посудомоечные машины, бойлеры и др.), необходимо создать систему водоснабжения для частного дома из скважины. Эта схема включает в себя разветвленные трубопроводы, механизмы контроля и автоматики, фильтры и компенсирующие устройства, а также резервуары для уравнивания колебаний потребления воды.

Способы прокладки водовода

Типология способов прокладки трубопровода для подачи питьевой воды из скважины в дом выполнена исходя из положения водовода относительности поверхности земли и включает в себя прокладку:

• под землёй, ниже уровня промерзания;
• под землёй, выше уровня промерзания;
• над землей, по поверхности или на небольшом возвышении;
• над землей, на высоте выше человеческого роста.

Вода, подаваемая в частный дом или на даче из скважины ниже уровня промерзания почвы, никогда не замерзнет даже при отсутствии расхода в сечении трубопровода. Однако, чтобы выполнить автономное водоснабжение из скважины подобным способом потребуется проведение значительных объемов земляных работ, не всегда выполнимых своими руками, которые будут зависеть от удаленности шурфа от жилой постройки и потребной глубины разработки грунта, составляющей для северных регионов до 2 метров. При углублении ниже 1 метра требования безопасности регламентируют укрепление стенок траншеи при помощи деревянной опалубки и оборудование лестниц для спуска и подъёма, что удорожает работы и делает их более продолжительными.

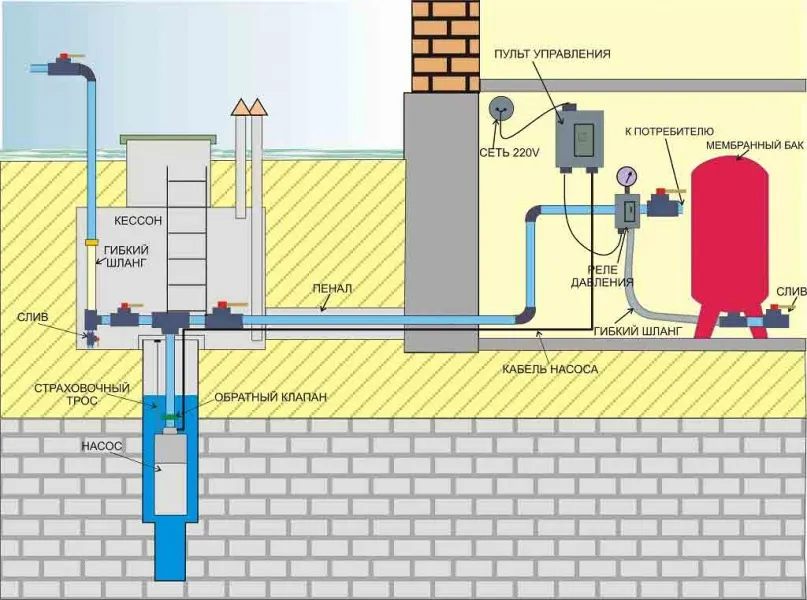

Принципиальная схема водоснабжения дома через кессон, альтернативным вариантом является скважинный адаптер.

Уменьшение количества откапываемой своими руками земли за счет глубины траншеи приведет к потенциальной возможности замерзания воды в трубе не только в «стоячем» режиме, но и при наличии постоянного расхода в системе. Таким образом, подобная схема подключения воды, подаваемой из скважины в дом на даче, потребует не только дополнительной теплоизоляции, но и устройство обогрева при помощи нагревательного кабеля или теплоспутника.

Выполнив водоснабжение частного дома из скважины путем прокладки трубопровода своими руками по поверхности земли или укладкой их на небольшие фундаментные опоры, можно полностью избавиться от разработки грунта, обеспечив возможность постоянного визуального контроля за состоянием водовода. Отсутствие земляных работ с мерзлым грунтом делает возможным подключение водяной скважины к дому своими руками даже зимой, при условии устройства обогрева поверхности трубопровода, его теплоизоляции и выполнения жестяного покрытия, предохраняющего утеплитель от продувания и повреждения. Дополнительные затраты на эксплуатацию греющего кабеля, достаточно быстро нивелируют экономию, полученную за счет отказа от земляных работ.

Система надземного водоснабжения частного загородного дома или дачи из скважины путем поднятия трубопровода на опорах, превышающих человеческий рост, являясь вариацией предыдущего способа представляется более трудоемкой и менее удобной в обслуживании и эксплуатации. Схема прокладки труб на высоких стойках обоснована только при необходимости ввода в здание на соответствующей высоте, а дополнительный столб жидкости позволит сэкономить на напоре насоса, который в противном случае гасится точками водопотребления нижних этажей.

Схемы разводки трубопроводов

В зависимости от порядка подключения каждой индивидуальной точки потребления к коллектору водоснабжения частного или дачного дома, осуществляемого из скважины, схема разводки может быть:

• последовательной;
• параллельной;
• параллельно-последовательной;
• последовательно-параллельной.

Устройство последовательного водоснабжения в частном доме или на даче из скважины подразумевает одну точку подключения к напорному водоводу, при этом каждая последующая точка водопотребления питается из одной трубы после предыдущей. Результатом реализации подобной схемы водоснабжения загородного дома или дачи из скважины является жесткая зависимость точек потребления, что негативно сказывается не только на расходе, но и на температурном режиме при смешении теплоносителей. Схема характеризуется минимальным расходом комплектующих и может быть рекомендована для дачного дома, подразумевая устройство своими руками одного/двух смесителей и санузла.

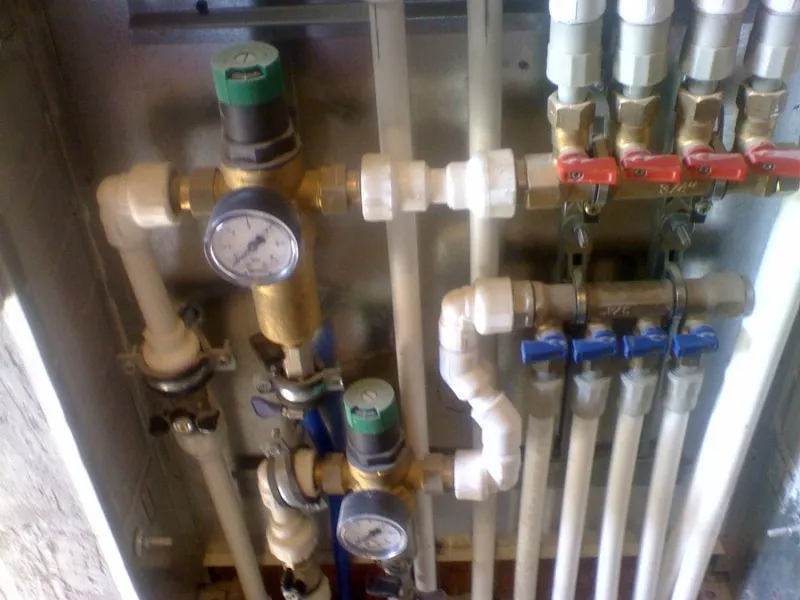

Многопоточный водопровод называют “гребенкой”

Подключение водопровода от скважины к дому с последующим многоточечным питанием точек водоразбора от общего коллектора, гарантирует равный расход в каждом установленном приборе или устройстве, определяемый как отношение подачи насоса к их количеству. Данная схема является наиболее материалоемким способом того, как можно подключить скважину к дому своими руками, потому что придется сделать отдельный отвод к каждой точке потребления воды от разветвителя, устанавливаемого обычно недалеко от точки ввода водовода в здание.

Схема параллельно-последовательного подключения скважины к загородному дому или даче заключается в:

• разделении точек водразбора на группы по этажному размещению или в плане, включающие одно крупное устройство с частым потреблением и один или несколько с редкими включениями (например, мойка и унитаз);
• устройстве нескольких более мелких труб, к которым в свою очередь предстоит сделать последовательное подключение нагрузки.

Меньший расход комплектующих, чем предусматривает схема параллельной разводки и обеспечение равного постоянного расхода основных точек потребления делают такую систему оптимальным решением при выборе того, как можно провести воду в дом со скважины и распределить её.

Альтернативным способом того, как можно сделать разводку системы водоснабжения на даче из скважины является:

• выделение групп водоразбора с высоким и регулярным размером подачи воды и нерегулярным расходом;
• параллельное подключение разных групп к общему водоводу и последовательное запитывание менее нагруженных.

Скважины внутри зданий

Оптимальным решением того, как можно провести воду в дом из скважины, является бурение шарфа в подвальном помещении дома или прилегающем отапливаемом подсобном помещении, что позволяет сделать прокладку труб минимальной длины, без необходимости проведения земляных работ или утепления их поверхности. Подключение системы водоснабжения частного или загородного дома из скважины своими руками значительно упрощается, а удельные затраты по сравнению с другими способами снижаются, ввиду отсутствия потребности в оборудовании кессона или альтернативной ему врезки адаптера.

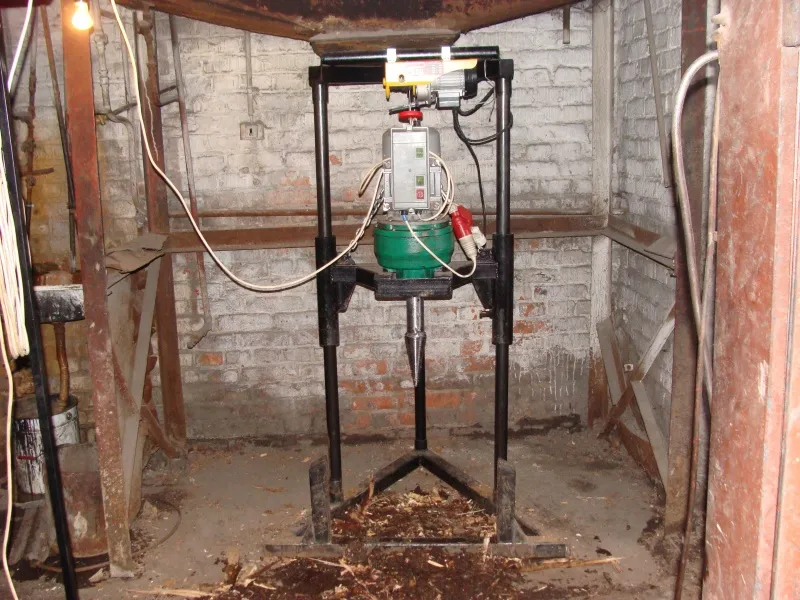

Установка для бурения внутри дома

Устройство скважины для воды в подвале частного загородного дома или на даче, ввиду ограниченности пространства, следует выполнять при помощи малогабаритной буровой установки или выполнив абиссинский источник, в зависимости от необходимого расхода точек потребления. Водоснабжение дачного дома из абиссинской скважины при единственном водоразборе, можно сделать своими руками с минимальными затратами, если система подачи воды будет ограничена трубой, забитой в землю, и ручной помпой.

Какие элементы включает схема водоснабжения

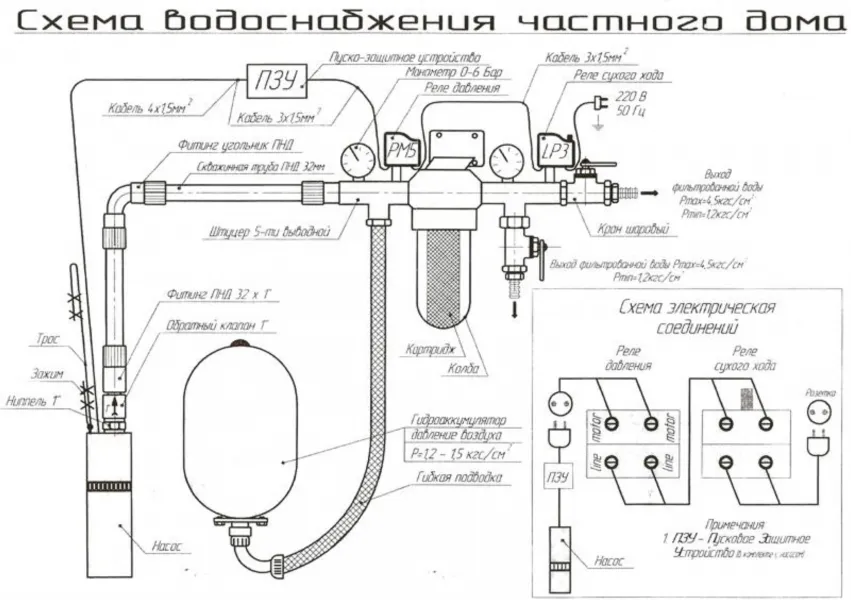

Автономная система водоснабжения из скважины загородного поместья или дачи требует автоматизации включения погружного насоса и поддержания давления в трубах, вследствие чего система должна предусматривать устройство следующих последовательно установленных элементов:

• обратного клапана на нагнетании насоса, который устанавливается непосредственно на выкиде агрегата или в оголовке устья и предотвращает опорожнение системы водоснабжения от скважины до аккумулирующего аппарата;
• водовода диаметром не менее 32 мм, изготовленного из металла, полимерных материалов, стеклопластика или асбоцемента, по которому вода подается из скважины в дом. Подземное устройство водоснабжения от скважины не допускает скрытых разъемных соединений, ввиду невозможности их визуального контроля.
• манометра, показывающего давление воды из скважины на входе в дом устанавливаемого своими руками при помощи тройника;
• колбы с механическим фильтром, размер ячеи сетки которого определяется по результатам анализа, проведённого перед тем как начинать подключать воду из скважины к дому. Установка дополнительных очищающих барьеров в этой точке не требуется, так как глубокая очистка нужна только для питьевой воды и может быть выполнена локально в местах установки кухонной мойки.
• второго манометра, позволяющего определить загрязнение фильтра по росту перепада давления и необходимость чистки своими руками, посредством переключения на обводную линию, которая должна быть предусмотрена, снабжена грязевиком и вентилем;
• для компенсирования колебаний давления воды в системе и исключения гидроударов при включении насосного агрегата схема водоснабжения частного загородного дома или дачи из скважин должна быть с гидроаккумулятором;
• реле давления, устройство которого предусматривает подачу сигнала на включение насоса при снижении соответствующего параметра ниже установленного предела, сигнализируя что система водоснабжения от скважины опорожняется;
• реле сухого хода, обеспечивающего мгновенную остановку насоса при отсутствии жидкости в трубопроводе и предохраняющего выход подшипников из строя, вследствие работы без смазки и охлаждения;
• редуктора давления, предназначенного для сглаживания колебаний в системе и достижения максимально возможного значения параметра в паре с гидроаккумулятором.

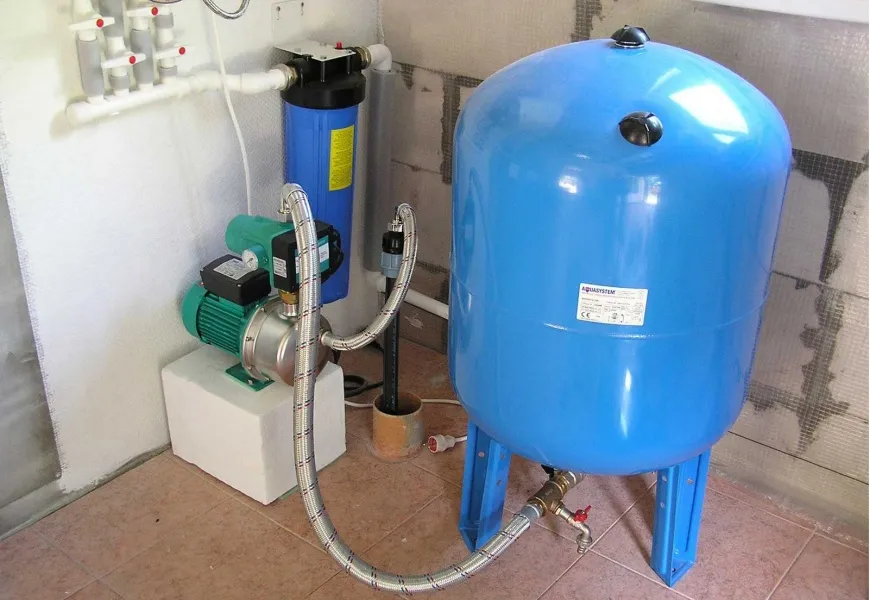

Схема с гидроаккумулятором от поверхностного насоса

Выбор того, как в каждом конкретном случае провести воду из скважины домой определяется массой параметров, в том числе:

• является схема дополнением к централизованному водоснабжению или оно автономное;
• где выполнено устройство скважины относительно ввода в отапливаемое здание;
• какая минимальная температура характерна для места, где нужно сделать водопровод;
• какой максимальный расход воды нужно обеспечить и на какую высоту её предстоит поднять;
• планируется эксплуатация системы водоснабжения круглый год или только в теплое время;
• где будет произведена установка оборудования – в доме или кессоне.
