Изготовление собственными руками фильтра для скважины — разнообразие типов, устройство и выбор технологии изготовления

Как сделать фильтр для скважины: щелевая, дырчатая, сетчатая и проволочная конструкции

При создании автономной водоснабжающей системы для загородного дома, дачи или бани владельцы часто сталкиваются с важным вопросом – как бороться с засорами и заиливанием частной скважины. Если вас интересует, можно изучить варианты изготовления и установки фильтра для скважины своими руками, чтобы справиться с этой проблемой…

Содержание статьи

Для чего нужен скважинный фильтр

Скважинный фильтр предназначается для эффективного очищения водоносных горизонтов от твердых включений, поступающих из глубоких слоев грунта. Кроме того, он позволяет снизить содержание солей металлов, концентрацию отдельных химических элементов – марганца, фтора, железа и смягчить воду.

Правильный выбор подходящей фильтрующей системы для скважины определяется химическими и органолептическими показателями воды.

Помимо выполнения основных функций, фильтр применяется для решения следующих задач:

  • защиты обсадной колонны от разрушения и деформации;
  • продления срока службы скважины;
  • защиты оборудования от заиливания и перегрева.

Дополнительной защиты фильтрующими элементами не требуется для артезианских скважин, в которых добыча воды осуществляется из водоносных слоев, расположенных между отдельными слоями горных пород.

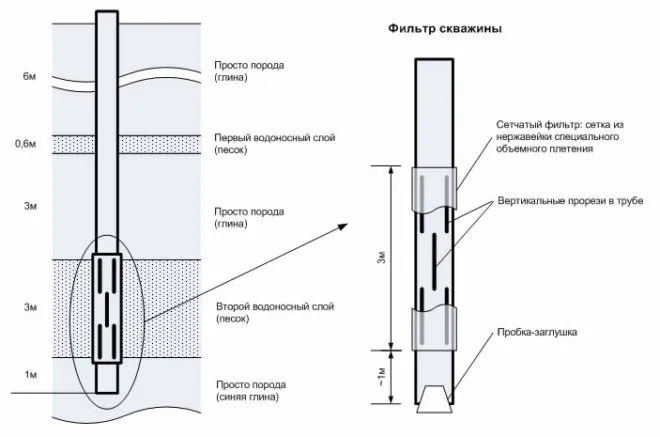

Конструктивные особенности фильтра для скважины

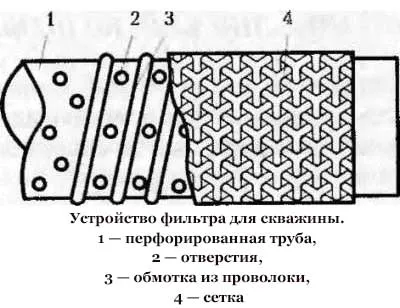

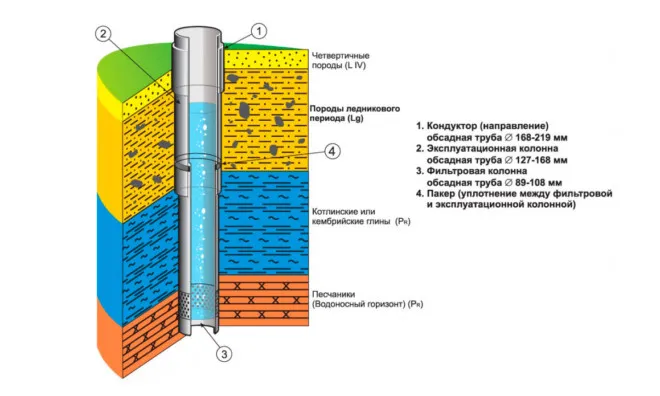

Фильтр для скважины – это функциональная часть обсадной колонны, которая располагается в нижней ее части и состоит из важных элементов:

  • надфильтрового участка для надежного устройства в обсадную колонну;
  • фильтрующей перегородки с перфорацией для очищения поступающей воды от сторонних примесей;
  • отстойника для сбора крупных частиц пород.

Фильтры используются для одноуровневых и многоуровневых очистных систем, которые позволяют предотвратить заиливание и загрязнение скважинного дна.

Первичная очистка водоносного слоя выполняется устройствами, которые разделены на две категории:

  • Предварительной фильтрации для обустройства защитного слоя из мраморной крошки или гравия мелкой фракции в полости между скважинной стенкой и обсадкой. Предотвращает возможное заиливание и загрязнение фильтрующей системы.
  • Без предварительной фильтрации, когда фильтрующая система поддерживает прямой контакт с водоносным горизонтом, а сетка для фильтра предотвращает попадание ила и песка в очистную систему.

Разновидности фильтров для скважин

Для обустройства частной скважины на воду может использоваться несколько типов фильтрующих систем, каждый из которых имеет отличительные особенности эксплуатации.

Самыми требовательными являются скважины на песок, обустроенные в песчаниках. Они требуют обязательной установки фильтрующей системы для эффективной очистки водоносных слоев, которые расположены ближе к поверхности земли.

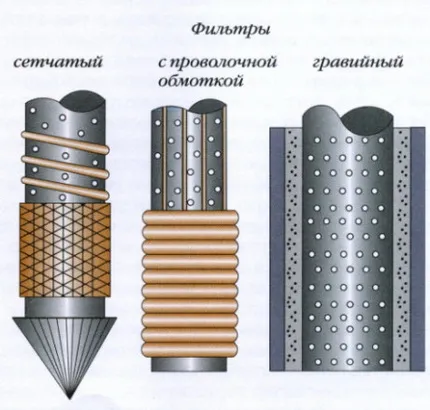

Фильтры для обсадных труб бывают:

  • перфорированными (дырчатыми);
  • щелевыми;
  • сетчатыми;
  • проволочными;
  • гравийными.

Чтобы правильно выбрать фильтр, следует учитывать основные технические требования, которые предъявляются к подобным устройствам:

  • долговечность и надежность эксплуатации;
  • высокая пропускная способность при компактных габаритах;
  • стойкость к появлению коррозии;
  • безопасные материалы;
  • доступная стоимость.

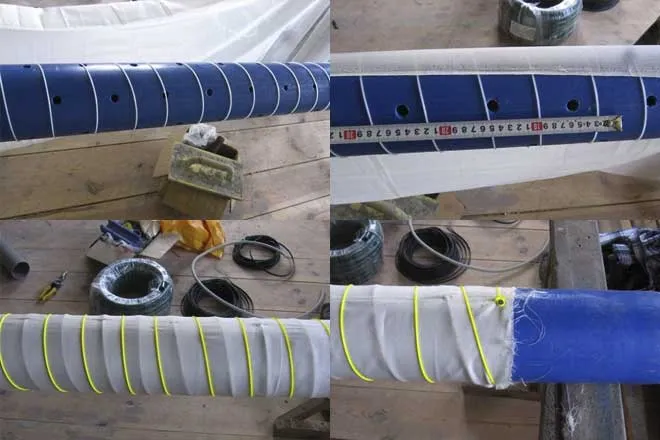

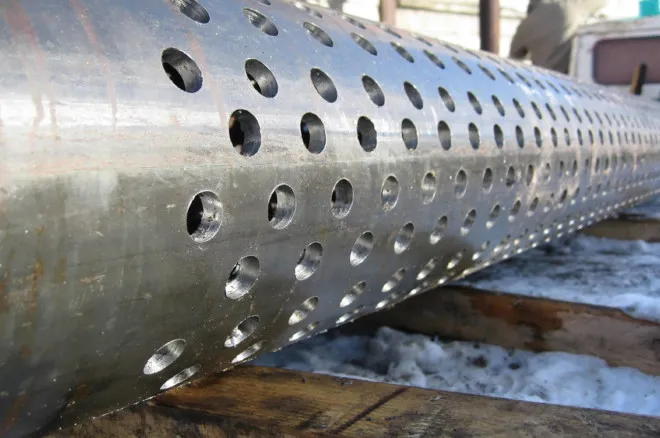

Дырчатые фильтры с перфорацией

Фильтры с перфорацией получили другое название – дырчатые, поскольку конструктивно представлены трубой с небольшими отверстиями, расположенными в шахматном или линейном порядке.

Благодаря высокой прочности и износостойкости, подобные устройства предусмотрены для монтажа в неглубоких скважинах с незначительным напором воды, где существует высокая вероятность подвижности грунта.

Чтобы изготовить перфорированный фильтр-чулок, понадобятся:

  • стальная или пластиковая труба подходящего диаметра;
  • сверла для перфорации (их диаметр выбирается с учетом гранулометрических данных грунта, в котором обустроена скважина);
  • электродрель;
  • сетка металлическая.

Последовательность проведения работ по изготовлению устройства следующая:

  1. Проводится замер длины отстойника.
  2. Выполняется разметка перфорации на поверхности трубы. Участок с перфорацией составляет до 25 % от длины изделия.
  3. Сверлятся отверстия с отступом от края в 100 см, расстояние между ними – 2 см. Перфорирование выполняется под наклоном в 35–55 градусов снизу вверх.
  4. Края отверстий тщательно сглаживаются, полость трубы очищается от стружки.
  5. Низ трубы закрывается затычкой из древесины.
  6. Чтобы предотвратить засор и заиливание отверстий, сверху труба оборачивается сеткой.

Перфорированное фильтрующее устройство готово к установке.

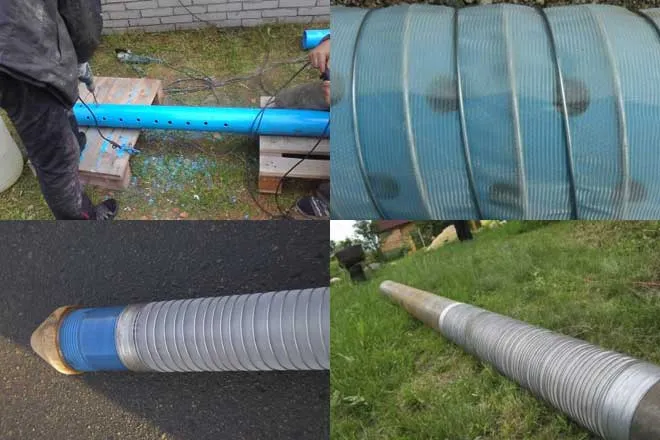

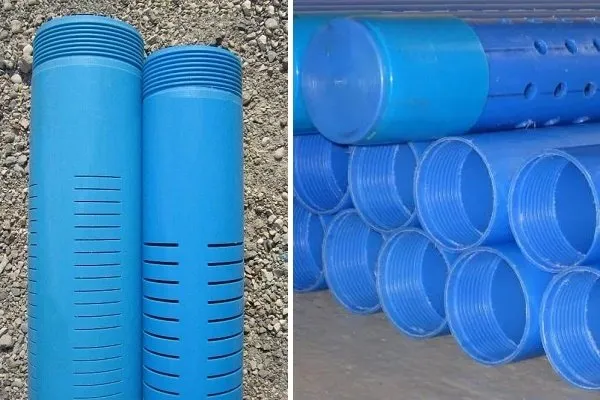

Щелевой фильтр

Если скважина обустроена в грунтах, которые подвержены обвалам и обрушениям с высоким содержанием гальки и гравия, тогда оптимальный вариант – щелевые устройства для очистки.

Щелевой фильтр обладает высокой пропускной способностью, но при этом имеет незначительную прочность при изгибе. Чтобы предотвратить деформацию и разрушение конструкции, предусмотрено наличие жесткого пояса – неперфорированный участок.

Чтобы сделать фильтр щелевой конструкции самостоятельно, необходимо подготовить:

  • проволоку диаметром 3 мм;
  • латунную сетку;
  • деревянную заглушку;
  • резак газовый;
  • трубу (пластиковую или металлическую) требуемого диаметра;
  • болгарку;
  • круг отрезной.

Изготовление устройства предусматривает следующие шаги:

  1. Выполняется разметка отверстий на поверхности трубы с предварительным отступом на 55 см для отстойника. При нанесении разметки учитывается жесткий пояс. Расположение щелей – горизонтальное.

Важно! Размер щелей определяется величиной гранул, преобладающих в грунте.

  1. По разметке выполняется перфорация щелей удобным способом.
  2. Готовая труба оборачивается латунной сеткой для защиты от заиливания. Далее спиральными движениями наматывается проволока с шагом 3 см. На одном конце с отступом в 55 см проволока фиксируется сваркой к трубе.
  3. Внутренняя полость трубы очищается от мусора и стружки.
  4. На конец трубы устанавливается деревянная заглушка.

Готовая конструкция отличается долговечностью, практичностью и простотой монтажа.

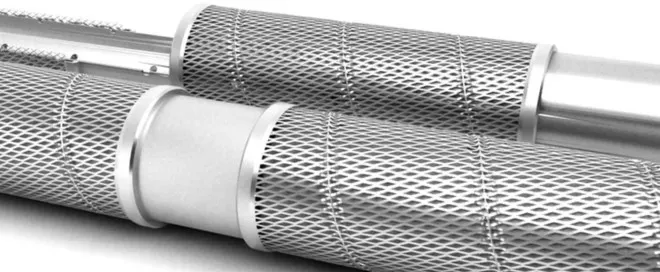

Сетчатый фильтр

Сетчатый фильтр для скважины эксплуатируется в подвижных грунтах с высоким содержанием песчаных и глинистых соединений. Для дополнительной защиты сетки предусмотрено наличие каркаса жесткости из арматурных прутьев или стальной проволоки.

Фильтр изготавливается из нержавеющей стали или пищевого полимера. Для защиты используется сетка с ячейками квадратной, многослойной или геометрически сложной формы. Размер ячеек определяется диаметром частиц, содержащихся в воде.

К преимуществам сетчатого устройства относят:

  • долговечность и простоту конструкции;
  • компактные габариты;
  • легкость установки;
  • доступность ремонта или замены.

Среди недостатков фильтра выделяют высокую стоимость, низкую производительность гидросооружения и невозможность фильтрации примесей мелкой дисперсии.

Самостоятельно изготовить устройство достаточно просто:

  1. Получение заключения о химическом составе воды для определения размеров взвешенных частиц.
  2. Проведение замера разреза скважины для установки фильтра.
  3. Выбор сетки для фильтрации с ячейками размером от 0,13 до 3,1 мм.
  4. Сборка элементов в единую конструкцию.

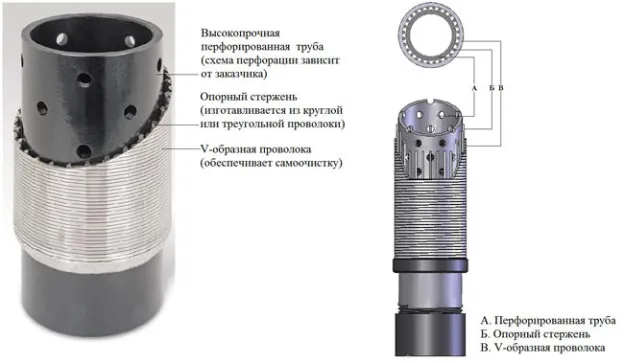

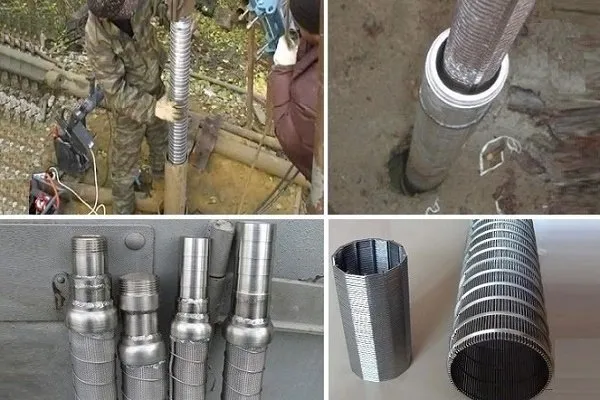

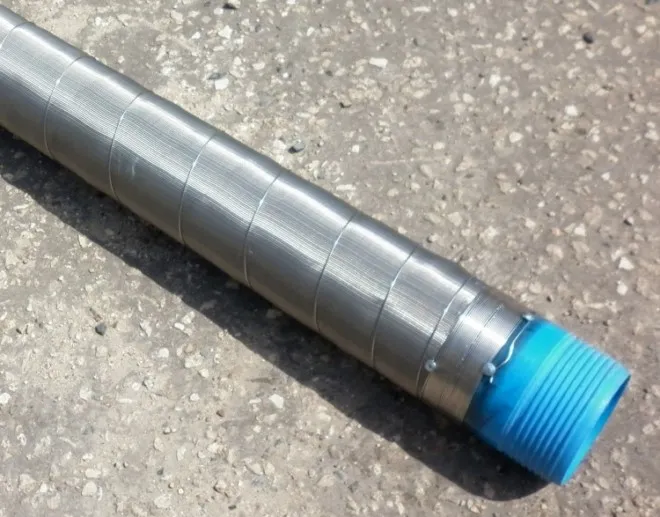

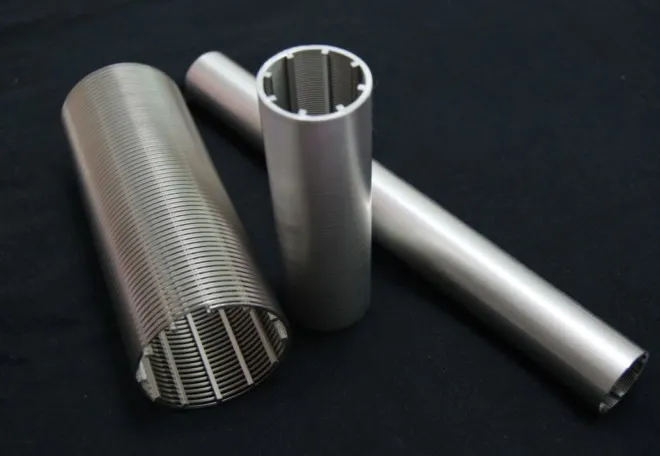

Проволочный фильтр

Конструктивно фильтр представлен стальной проволокой, намотанной на прочное основание. Показатель пропускной способности устройства определяется количеством витков и размером взвешенных частиц, которые содержатся в жидкости.

Изготовление фильтрующего устройства предусматривает следующие шаги:

  1. Разметка трубы с определением рабочих зон.
  2. При помощи газового резака выполняются насечки размером 20 мм на расстоянии 2,5 см друг от друга.
  3. Обмотка подготовленной трубы проволокой. Шаг витка составляет 4 см. При этом важно соблюдать точность соприкосновения проволоки на каждом отрезке трубы.
  4. Закрытие дна трубы проволочной решеткой.

Единственным недостатком устройств является сложность и трудоемкость выполнения работ, поэтому для частных скважин они используются крайне редко.

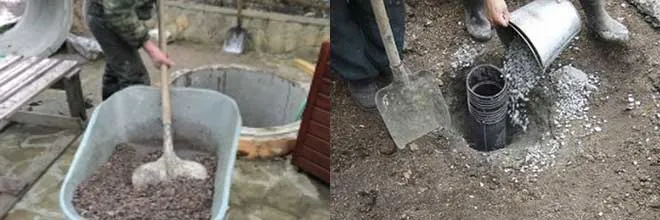

Фильтрующая система из гравия

Гравийная система фильтрации – это функциональная прослойка из гравия между грунтом и обсадкой. Она обеспечивает надежную защиту для скважинного насоса при эксплуатации в скважине, обустроенной на подвижных песчаных и глинистых грунтах.

Технология возведения проводится следующим образом:

  1. В процессе бурения дно скважины значительно расширяется.
  2. Выполняется калибровка и отбор гравия требуемой фракции.
  3. Гравий засыпается на дно гидросооружения слоем до 5 см.

Важно! Фракция грунта должна быть в несколько раз меньше размера выбранного гравия.

Соблюдение технологии гравийной засыпки обеспечит подачу питьевой воды с высокими органолептическими характеристиками.

Выбор и установка фильтрующей системы – важный этап обустройства частной скважины. Качественный фильтр способствует нормальному функционированию гидросооружения и предотвращает его возможное засорение. К тому же устройство для очистки воды можно изготовить собственноручно одним из предложенных способов.
