Создать фильтр для скважины собственноручно – это довольно просто и выгодно. Для этой задачи важно определиться с типом конструкции и приобрести необходимые материалы. Главной целью скважинного фильтра является очищение воды от механических примесей (песка, гальки, известняка, глины) на входе в источник.

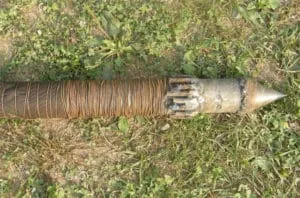

Для скважины фильтр сделать самостоятельно

Фильтр для скважины своими руками.

Устройство и назначение скважинного фильтра

Главное предназначение скважинного фильтра — очищать воду от механических примесей (песка, галечника, известняка, глины) на входе в источник. Количество и размеры частиц пород спрогнозировать сложно.

Но, если их не задерживать, произойдет следующее:

  • неустойчивые породы будут осыпаться, накапливаться, и в скважину перестанет поступать вода;
  • погружной насос быстро поломается, т.к. он не рассчитан на перемещение воды с крупными взвесями и примесями.

Фильтр скважины не подлежит замене, он устанавливается 1 раз. Поэтому важно, чтобы он выполнял свою функцию до тех пор, пока эксплуатируется скважина (20-30 и более лет). Конструкция устанавливается в рабочей части обсадной трубы, очищенная вода проходит дальше, а загрязнения скапливаются в отстойнике фильтра или остаются за пределами колонны.

Устройство (сверху вниз):

  • надфильтровый участок — служит соединительным элементом при закреплении устройства на обсадную трубу;
  • фильтрующий узел — представляет собой перфорированную перегородку, не позволяющую грязи проникать внутрь устройства;
  • отстойник — емкость для сбора крупных частиц, проникших внутрь обсадной трубы.

Каким требованиям должен соответствовать фильтр для скважины

Материал устройства не должен придавать привкус воде. Бурильщики могут предложить включенное в стоимость работ устройство с некоторыми элементами (например, каркасом, наружным креплением) из оцинкованной стали. Он прослужит не более 7 лет и постепенно начнет отдавать в водяной столб опасный для здоровья оксид цинка.

Лучший материал для каркаса фильтрующего устройства — нержавеющая сталь. Если из нее сделаны все элементы, ему обеспечены самые высокие характеристики по прочности и долговечности. Пластиковые, капроновые или полиэтиленовые каркасы и сетки хуже выдерживают механические нагрузки.

При желании изготовить устройство, комбинируя разные материалы, надо учесть, что сталь и пластик имеют разные свойства, поэтому в месте соединения фильтровой поверхности из нержавейки с полиэтиленовой трубой-основой со временем может образоваться зазор. Потеря герметичности соединения может привести к непригодности скважины.

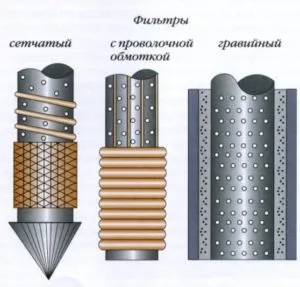

Фильтр для скважины

Виды фильтров для скважины.

Фильтры всех конструкций должны соответствовать таким требованиям:

  • экологическая безопасность;
  • устойчивость к коррозии;
  • хорошая пропускная способность;
  • доступная цена.

Конструкция должна обеспечить максимальный приток воды в скважину. При самодельном изготовлении необходимо обратить внимание на уровень сложности реализации проекта и рассчитать его себестоимость.

Чтобы работа фильтра была эффективной, надо верно подобрать его размеры, правильно сделать и установить.

Изготовление фильтра для скважины своими руками — инструкции

Конструкцию выбирают в зависимости от геологических характеристик водоносного горизонта, предполагаемой глубины бурения и сечения трубы скважины: диаметр трубы фильтра должен составлять примерно 2/3 ее диаметра.

Чтобы сделать фильтр понадобятся такие инструменты:

  • дрель;
  • молоток, ножницы по металлу;
  • скобы из нержавеющей стали;
  • шлицевая отвертка;
  • кусачки;
  • плоскогубцы;
  • шурупы (подрезанные, чтобы не выпирали);
  • шуруповерт;
  • перчатки.

Изготовление перфорированного сетчатого фильра

Сетчатый фильтр состоит из таких элементов:

  • полой трубы, в стенах которой просверлены отверстия;
  • сетки;
  • проволочной обмотки (2 слоя).

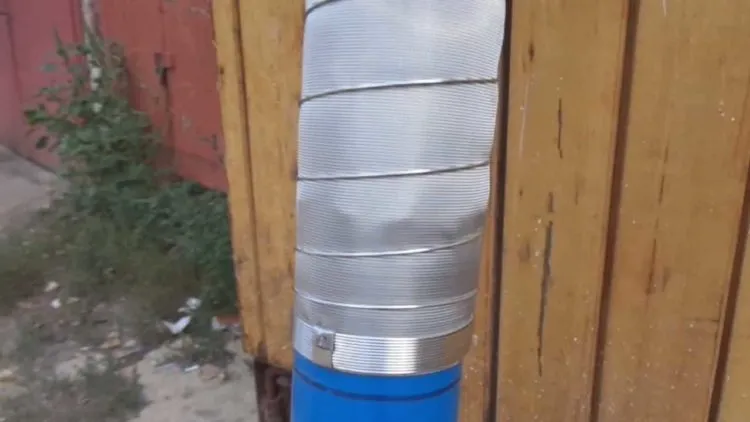

Изготовление перфорированного сетчатого фильра

Перфорированный сетчатый фильр.

Сетку подбирают в зависимости от вида грунтовых пород:

  • на гравийных песках и крупнозернистых грунтах — с квадратными ячейками, многослойную;
  • в породах средней и мелкой зернистости — галунного плетения П48 или П52.

Отрезок сетки должен быть на 4-5 см шире диаметра трубы. Эти излишки загибают с 2 сторон, чтобы на трубе закрепить их надежным кровельным замком.

Фильтр делают так:

  1. В трубе диаметром 120 мм длиной 300 мм, отступив с обоих концов по 55-65 см, сверлят в шахматном порядке отверстия диаметром 22 мм. Всего их должно быть 90-95. Слишком большое количество отверстий ослабит конструкцию, если их мало, воды будет поступать недостаточно.
  2. Трубу обматывают проволокой диаметром 1,7-2,3 мм с расстоянием между витками 7-9 см. Чем тоньше проволока, тем чаще должны быть витки.
  3. Сетку соединяют в кровельный замок, зажимают плоскогубцами через каждые 2 см и оббивают молотком, при этом она натягивается и на поверхности проявляется рельеф проволоки. Следующий лист крепят внахлест на 3 см, так, чтобы продольное соединение находилось с противоположной стороны трубы относительно 1 листа.
  4. Скобы крепят поверх сетки в 3 местах: по краям и в центре трубы, всего понадобится 6 скоб.
  5. Конец проволоки диаметром 2 мм согнуть петлей, прикрепить к скобе и обернуть ее несколько раз вокруг трубы так, чтобы она легла плотными рядами внутри скобы, затем расстояние между витками увеличить до 7-10 см до следующей скобы, все повторить.

После того как все отверстия в трубе будут просверлены, их необходимо ошкурить, очистить от заусениц, чтобы в дальнейшим сор не мешал работе насоса.

Изготовление щелевого фильтра

Щелевого фильтра своими руками.

Изготовление щелевого фильтра отличается от создания перфорированного тем, что в трубе делают поперечные полосы с помощью газовой резки. В нижней части отступают на 10-15 см (это будет отстойник) и намечают положение прорезей — друг над другом или в шахматном порядке.

Длина разрезов — 2,5-7,5 см. Качественно сделанные отверстия не будут влиять на способность трубы выдерживать давление породы.

Трубу надо зафиксировать хомутами, тогда ее удобно будет поворачивать во время работы.

Как самому сделать фильтр для абиссинской скважины

Для фильтра абиссинской скважины необходима труба длиной 1-1,1 м и внутренним диаметром 25 мм. Отступив от краев по 10 см, сверлят в шахматном порядке отверстия диаметром 1-1,5 см. Площадь перфорации не должна превышать 25% от общей площади трубы. Рекомендуемый угол наклона сверла — 30-60°, направление — снизу вверх.

Дальнейшее крепление элементов происходит так же, как описано выше. Исключение составляет наконечник фильтра.

Если абиссинская скважина выполнена методом гидробурения, чаще всего используют пластиковую трубу и плоский наконечник.

Как изготовить фильтр иглу

Для забойной скважины применяют фильтр иглу с копьевидным наконечником, который хорошо проникает в грунт. Его диаметр в широкой части на 2-3 см больше диаметра фильтра, что уменьшает трение устройства и трубы при продвижении в почве. Иглу вкручивают в фильтр и приваривают. Изделие должно быть прочным, чтобы выдерживать нагрузки при забивании труб. Длина наконечника иглы — 10 см.

Изготовить фильтр иглу

Фильтр игла для забойной скважины.

Его можно выточить из стали на станке или сделать из отрезка трубы с толщиной стен 50 мм следующим образом:

  1. На расстоянии 4 см от края трубы провести окружность и разделить ее на 4 равные части.Такие же разметки делают со смещением на 1/8 окружности.
  2. Вырезать 4 одинаковых треугольника высотой 70 мм и загнуть их внутрь так, чтобы они образовали конус.
  3. Проварить швы изнутри и снаружи.
  4. Обточить.
  5. С противоположной стороны приварить заглушку и муфту под резьбу на трубе фильтра.
  6. Накрутить на фильтр и затянуть.

Как прочистить самодельный фильтр

Фильтр можно почистить такими способами:

  1. Вибрационным насосом с насадкой. На водозаборник помпы крепят шланг, утяжеляют его и опускают на дно скважины, приподнимают на 10-15 см и включают. От вибраций вода взбалтывается и вместе с осадком подается наружу. Недостаток метода — из-за попадания крупных частиц отложений рабочий клапан помпы быстро изнашивается.
  2. Желонкой. Ее закрепляют на тросе, опускают на дно. Затем поднимают на 0,5-1 м и опять резко опускают, ил и другие отложения встраиваются и попадают внутрь желонки благодаря открытому клапану. При подъеме устройства клапан закрывается.
  3. Двумя насосами — поверхностным, который подает воду для промывки на дно скважины, поднимая ил и песок, и глубинным, выкачивающим грязь на поверхность (можно использовать рабочий, находящийся в скважине, не поднимая и не опуская его).

Чтобы скважина не засорялась, она должна эксплуатироваться. Лучше, если забор воды происходит ежедневно, летом желательно включать насос на 1-1,5 часа, используя воду, например, для полива. Если нет такой возможности, надо обеспечить прокачку минимум 100 л воды в 2 месяца.

Сколько стоит артезианская скважина в Московской области?


Стоимость артезианской скважины в Московской области может варьироваться в зависимости от различных факторов, таких как:

  • Глубина скважины: чем глубже скважина, тем выше ее стоимость.
  • Геологические условия местности: в зависимости от геологической структуры местности, может потребоваться более сложное бурение, что повлияет на стоимость.
  • Требования к качеству воды: если вам необходима вода определенного качества, это может повлиять на стоимость, так как может потребоваться использование дополнительного оборудования для очистки воды.
  • Расходы на оборудование: кроме стоимости бурения самой скважины, вы можете понадобиться насосы, фильтры и другое оборудование для работы со скважиной.

Поэтому, точную стоимость артезианской скважины в Московской области лучше уточнить у профессионалов-буровиков и/или специализированных компаний, которые могут оценить конкретные условия и потребности. В среднем, стоимость артезианской скважины в Московской области может варьироваться от 100 000 до 500 000 рублей и более, в зависимости от вышеуказанных факторов.
