Изготовление абиссинской скважины своими руками — описание, технологии бурения и обеспечение чистой водой на даче

Имеются два варианта решения задачи обеспечения своего участка водой: первый — обратиться за помощью к профессионалам, но это может оказаться затратным решением, и второй — осуществить это самостоятельно, хотя потребуется вложить немало усилий. Создание абиссинской скважины своими руками может стать интересным и экономичным путем достижения этой цели.

Абиссинская скважина своими руками: как сделать без оборудования

Пробивать такую скважину можно без использования специального оборудования. Хотя стоит помнить, что придется приложить к этому процессу немало усилий. И вам все равно придется покупать необходимое оборудование, поэтому прежде чем приступить к пробиванию, нужно пошагово закупить весь необходимый инвентарь. После этого вам следует определить, где на территории вашего участка водоносные слои подходят ближе всего к поверхности. Проконтролировать, чтобы они находились на достаточном удалении от всех объектов. И только после этого можно приступать к бурению.

Что такое абиссинская скважина

Такая скважина представляет собой, один из видов компактных источников, который позволяет при минимальных вложениях и минимуме приложенных усилий, провести воду в дом или на дачу.

Вам не потребуется арендовать технику или специальное оборудование для ее производства. А после запуска вы сможете круглогодично иметь в наличии необходимый объем чистой воды.

Есть несколько причин, которые объясняют, почему лучше всего пробивать именно абиссинский колодец:

• При глубине скважины менее 20 метров, вы будете обеспечены необходимым количеством воды.

• Для ее размещения потребуется сравнительно небольшая площадь.

• Вы можете бурить ее сразу внутри дома или гаража.

• Минимализация финансовых вложений.

Существует несколько плюсов и минусов при выборе скважины-иглы.

При больших нагрузках на нее может обнаружиться ряд достоинств и недостатков.

Достоинства:

• Минимальные трудозатраты при бурении.

• Легкость, с которой вы можете ее пробить.

• Вы можете устроить ее на автомойке, так как она обладает необходимой мощностью.

• Минимум необходимого оборудования и его небольшие размеры.

• Вы будете избавлены от дорогостоящей оплаты наемным специалистам.

• Цена за всю установку будет минимальной.

• Можно эксплуатировать на протяжение долгого времени.

Недостатки:

• Имеет ограниченную глубину. Если она будет превышать 8 метров, то насос придется заглублять, а сделать это обычно бывает довольно сложно.

• Если вы на какое-то время приостановите ее эксплуатацию, то перед употреблением воды, необходимо будет ее прочистить. А данный процесс является очень трудоемким, потому что труба имеет небольшой диаметр.

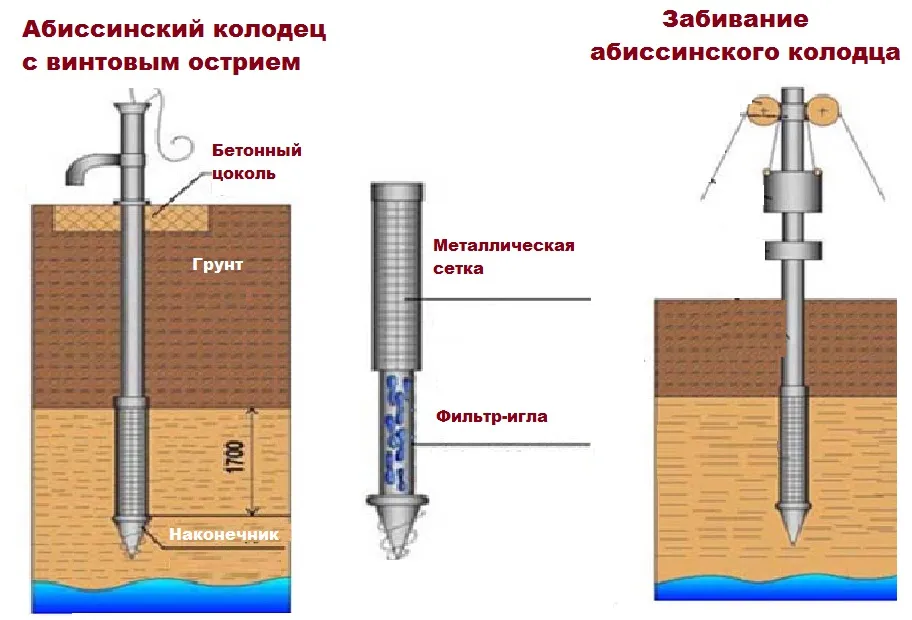

Принцип работы абиссинского колодца

Такая скважина изготавливается из отрезков труб, длина которых не должна превышать 1 метр. На нижней части трубы должен быть установлен фильтр, который состоит из мелкоячеистой сетки. На верхнем участке трубы нужно закрепить насос.

В такой скважине не происходит накопления воды, она закачивается при помощи насоса из водоносного слоя. Сам же источник может подпитываться как из верхнего, так и из нижнего грунтовых слоев. Воду из такой скважину вы получите качественную и с минимальным количеством примесей, которые при необходимости устраняются после установки дополнительной фильтрации.

Обычно дебит скважины не превышает 1,5 кубометра в час. Если в процессе ее пробивки, вы не допустили никаких ошибок, то пользоваться скважиной иглой вы сможете около 30 лет. Конечно, не стоит исключать необходимости в правильной эксплуатации и своевременном обслуживании. Ну и самым необходимым будет то, чтобы не произошло пересыхания водоносного слоя.

Чтобы срок службы вашей скважины значительно увеличился, вам следует ее постоянно эксплуатировать.

Одной из ее конструктивных особенностей можно считать то, что она состоит из труб небольшого диаметра, и может выполнять одновременно обсадную и эксплуатационную функции.

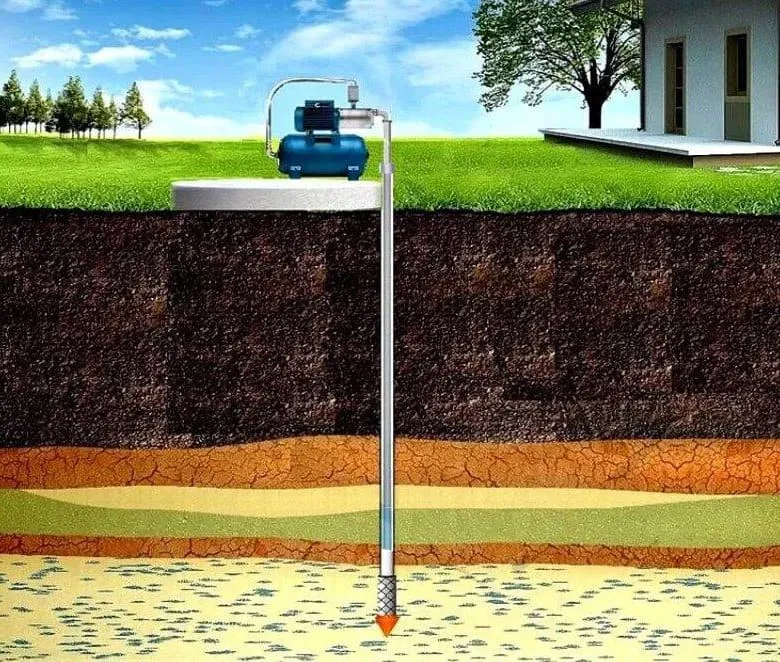

В состав абиссинской скважины входят:

• Насос, который расположен на поверхности.

• Ствол.

• Фильтр.

• Наконечник, находящийся в воде.

Подготовка необходимых материалов

Для того чтобы приступить к пробиванию вам будут необходимы:

• Несколько отрезков труб, диаметром ¾ дюйма и длиной не более метра, имеющие на концах резьбу.

• Несколько соединительных муфт, диаметром ¾ дюйма.

• 3 сгона, диаметром ¾ дюйма, имеющие двухстороннюю резьбу.

• 2 заглушки, диаметром ¾ дюйма.

• 2 тройника, диаметром ¾ дюйма.

• Лист стали толщиной 3 миллиметра.

• Отрезок садового шланга, имеющий быстросъемный соединитель.

• Насос.

• ПНД труба, диаметром 32 миллиметра.

• Кусок фильтрующей сетки.

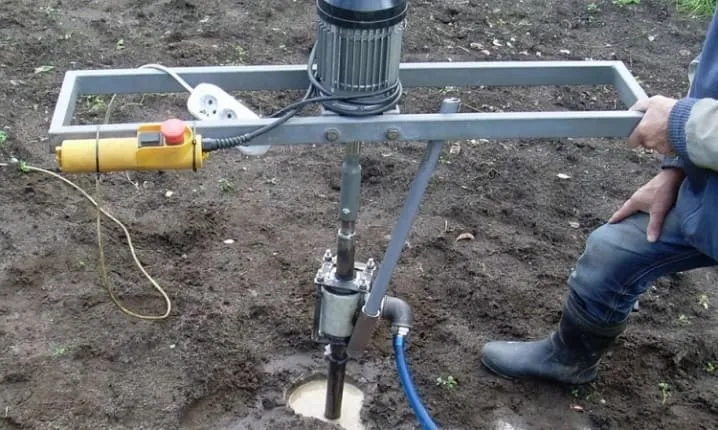

Прежде чем приступить к бурению скважины, нужно приобрести или изготовить гидробур. Для самостоятельного его изготовления вы должны будете закупить несколько оцинкованных металлических труб. Их количество будет зависеть от глубины залегания водоносного слоя. Определить их примерное число можно, ориентируясь на глубину колодцев у соседей. Желательно все же брать с запасом. Но в любой ситуации их будет не более 8 шт., длиной 1 м. Потому что насос может закачивать воду на высоту не более 8 метров.

На конец одной из труб привариваем заточенный треугольный пик, это будет наконечник.

После этого нужно изготовить Т-образную ручку. Она состоит из тройника, в который вкручены сгоны. Два из них следует закрыть при помощи заглушек. На нижний сгон устанавливают дополнительный тройник. На одном из боковых выходов которого, устанавливается соединитель для садового шланга. Сверху наконечника устанавливается бабка, имеющая вес около 25 кг. Она необходима для облегчения работы. Закреплять бабку необходимо при помощи съемного кольца, надетого на верх трубы.

Также можно бабку использовать в том случае, если трубы в землю будут забиваться.

После этого рукоятку прикручиваем к штанге, имеющей приваренную пику.

Далее, на месте расположения нашей скважины, необходимо выкопать небольшие ямки. Они будут состоять из небольших желобов, которые нужно углубить и направить в стороны от точки бурения. Нужно сделать два приямка на небольшом расстоянии. В процессе работы, вода с примесями будет подниматься по трубам наверх и стекать в первую ямку. В ней будут оседать все тяжелые взвеси, а очищенная вода будет перетекать во вторую ямку, в которой мы установим насос. Он необходим для того, чтобы обеспечить цикличность поступления воды из приямка в бур. За счет чего будет происходить забивание штанги.

К рукояти гидробура присоединяется один из концов садового шланга и укрепляется бабка, играющая роль утяжелителя. Бабка имеет вид металлического цилиндра, оснащенного отверстием, диаметр которого меньше диаметра труб.

А вторую часть шланга присоединяют к погружному насосу, который опускают в ведро, и устанавливают в дальней ямке.

После этого следует наполнить ведро водой и включить насос. Штангу, в течение этого процесса, следует удерживать в строго вертикальном направлении и слегка проворачивать в разные стороны. Грунт при помощи воды будет вымываться и подниматься наверх. После этого поднятую воду при помощи насоса закачают обратно в бур и так вкруговую. Нужно следить, чтобы в ямки по мере необходимости доливалась вода.

Когда первая штанга будет забита в землю, с нее снимают рукоять и соединяют со второй трубой при помощи соединительной муфты. Чтобы крепление было наиболее надежным, необходимо по обеим сторонам установить контргайки.

Забивание необходимо продолжать до достижения водоносного слоя. Вы не сможете пропустить этот момент. Когда вода будет достигнута, погружение штанги будет проходить практически без сопротивления. А количество воды в ямках начнет стремительно уменьшаться.

В процессе забивания, существует вероятность наткнуться на непробиваемые слои или не найти жилу на необходимой глубине. Тогда придется начинать все заново в другом месте. Вполне вероятно, что с первого раза все не получится, и возникнет необходимость в неоднократном повторении всего процесса.

После достижения водоносного слоя, мы берем ПДН-трубу и заглушаем ее с одного конца.

После этого в ней просверливают несколько отверстий, которые располагаются в шахматном порядке на расстоянии 8-9 см. Необходимая высота расположения отверстий, будет зависеть от высоты водоносного слоя.

Следующим шагом, будет необходимо обмотать трубу леской для триммера и нержавеющей сеткой для фильтрации. Если вы планируете использовать воду только для технических нужд, то будет вполне достаточно применить обычную москитную сетку. Она удобна тем, что хорошо крепится при помощи хомутов. Это будет своеобразным фильтром для очистки воды. Самым оптимальным расположением перфорации будет на вышине, на 40 см превышающей уровень заглушки. Такое расположение необходимо для получения отстойника для песка.

Трубу опускаем в получившуюся скважину. Сделать это следует с повышенной скоростью, иначе возникает опасность засорения гидробура песком, и удалить его будет довольно непросто. На верхней части трубы монтируем насосную станцию, и производим откачку мутной воды до появления прозрачности.

После этого вокруг скважины устанавливается кессон и проводится его утепление. Если же вы хотите оборудовать водопроводом свой дом или дачу, возникнет необходимость в установке гидроманипулятора.

Какие фильтры наиболее всего подходят для абиссинской скважины

Подбор фильтра проводят, ориентируясь на способ забивания скважины и типы грунтов. На легких грунтах и при плывуне, рекомендуют к использованию копьевидный фильтр. При использовании шнекового бурения или забивания труб, на суглинистых или каменистых почвах, наиболее всего подойдет фильтр, имеющий плоский наконечник.

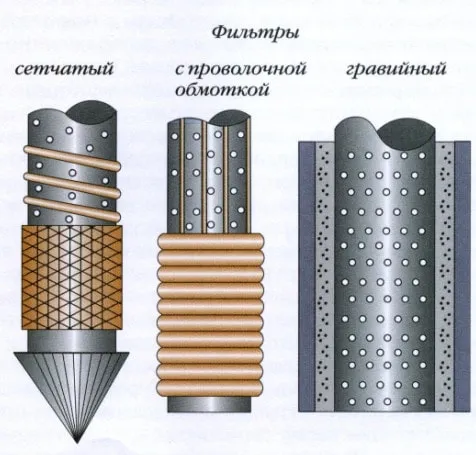

Фильтры могут быть нескольких типов:

• Фильтр дырчатого типа. Имеет густую перфорацию, расположенную на трубке. Является наиболее подходящим для скважин, имеющих небольшой напор воды. Второе его название — гравийный.

• Фильтр щелевого типа. Трубка оснащается поперечными прорезями, заменяющими перфорацию. Такой фильтр может забирать гораздо больше воды.

• Фильтр сетчатого типа. С успешностью применяется на песчаной почве или плывуне. Наиболее всего распространен среди всех видов фильтров.

• Фильтр проволочного типа. Вместо сетки используют проволоку, имеющую толщину 0,25 мм. Ширина шага при этом остается неизменной. Такие фильтры не только качественно очищают воду, но и хорошо крепятся. За счет этого повышается время его эксплуатации. Его минусом является сложность в изготовлении, поэтому его придется покупать.

Где установить абиссинскую скважину

Следует помнить, что далеко не везде возможна установка абиссинской скважины. Ее нельзя устанавливать: рядом с оврагами или обрывами, на крутых склонах холмов.

Потому что в таких случаях велика вероятность присутствия дополнительных загрязнений в водоносном слое.

Кроме того, существуют определенные требования к расположению скважины:

• Потенциальные источники загрязнения должны располагаться на расстоянии, превышающем 15 метров. Такими источниками загрязнения могут считаться: птичники, хоз. постройки, компостные ямы и тому подобное.

• Автомагистраль или железная дорога должны располагаться на расстоянии, превышающем 300 метров.

• Расстояние до туалета должно превышать 5 метров.

• Расстояние от соседнего участка должно быть более 3 метров.

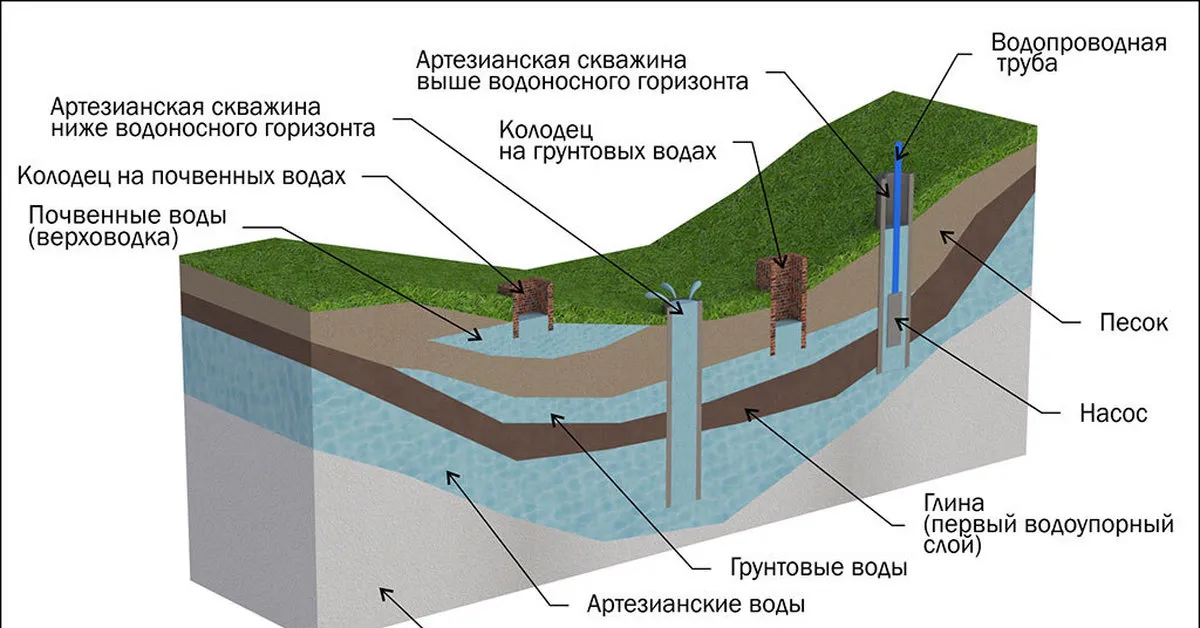

Больше всего для бурения абиссинской скважины подходят низинные участки. Если же таких участков нет, то следует обратить подробно изучить глубину расположения грунтовых вод. Проще всего это будет сделать ориентируясь на уровень положения воды в соседних колодцах. Но следует помнить, что такая оценка будет приблизительной, потому что водоносные слои могут иметь различные уровни расположения. При забивании труб нужно знать, что самый первый, верхний слой воды, будет непригодным для питья. Поэтому следует продолжить забивание дальше.

Существует несколько признаков близкого залегания грунтовых вод:

• По утрам или вечерам летом может наблюдаться туман. При его рассмотрении, вы можете заметить, что он имеет неодинаковую плотность. В местах наибольшей его концентрации, водоносный слой располагается ближе всего к поверхности.

• Можно понаблюдать за поведением животных. Например, собака в жаркую погоду будет ложиться именно в то место, где грунтовые воды проходят ближе всего к поверхности, потому что там будет прохладнее всего.

• Известен способ, при котором необходимо наблюдать за растениями на вашем участке. Например, дерево черемухи лучше всего растет там, где водоносный слой подходит ближе всего к поверхности. Можно наблюдать и за произрастанием других видов растений.

Обслуживание скважины иглы

Для того чтобы скважина игла всегда имела работоспособное состояние, нужно непрерывно ее использовать. Запас воды при этом не будет становиться меньше.

При сезонном использовании, к времени простоя скважину необходимо тщательно подготовить. При ожидающихся морозах, воду нужно обязательно слить, иначе она замерзнет и разорвет трубы. Для сохранности насоса от погодных условий, следует обернуть его непромокаемой тканью.

Перед началом использования, после вынужденного простоя, скважина нуждается в прокачке воды. Сделать это вы сможете сами и тем же способом, как и перед началом работы. Необходимо производить прокачку, пока вода не станет чистой.

Заключение

При помощи скважины иглы, вы сможете пользоваться качественным и надежным водоснабжением как на даче, так и своем доме. Для пробивания этого колодца не нужны специальные разрешения.

Основой такой скважины будет труба, имеющая острый наконечник. Она вертикально забивается в грунт, до расположения водоносного слоя.

Самым главным плюсом скважины иглы, считается легкость монтажа и переноски в другое место. К тому же, она довольно экологична, и имеет небольшую стоимость.

Но перед тем, как вы начнете использовать воду в употребление, следует провести бактериальные и химические анализы. И, если будет нужно, провести установку дополнительных фильтров. Необходимость в которых можно рассматривать после получения результатов анализов. Воду на анализы следует отбирать не ранее, чем через несколько часов, после начала эксплуатации. Это необходимо для того, чтобы она устоялась и осели лишние примеси, которые получаются в процессе бурения. Если вы отберете воду сразу, то результаты анализов нельзя будет считать правильными.

	Эконом	Стандарт лидер продаж	Премиум
Бурение до 12 м + трубы ∅ 32 мм + прокачка воды	Оцинкованные 18 900 ₽	Оцинкованные 18 900 ₽	Нержавеющие 22 900 ₽
Пищевой эко-фильтр	Стандартный фильтр 3 500 ₽	Фильтр повышенной производительности 6 000 ₽	Фильтр повышенной производительности 6 000 ₽
Бурение после 12 м, цена за 1 м	2 000 ₽	2 000 ₽	2 500 ₽
Разведочное бурение до 12 м (включено в стоимость скважины)	0 – 8 000 ₽
Разведочное бурение до 12 м, цена за 1 м (включено в стоимость скважины)	1 000 ₽
Работа в помещении	Бесплатно

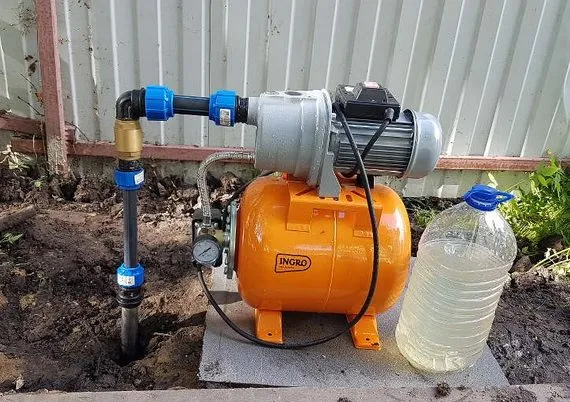

Насосное оборудование для абиссинской скважины
