Собственноручное забивание трубы для воды — изготовление абиссинского колодца для скважины.

Трубной абиссинский колодец является оптимальным решением для обеспечения водой дачи или сада. Однако для автономной системы водоснабжения загородного дома этот вариант не подходит, так как он не способен удовлетворить суточные потребности членов семьи. Мой опыт связан с забиванием труб для водопровода.

• добыча воды ручным (колонка) либо поверхностным насосом – максимальный диаметр обсадной колонны ограничен 32 мм, глубина 12 м (на практике, поверхностные насосы могут добыть жидкость лишь с 8 м);
• использование верхних водоносных горизонтов – «верховодка» или песчаный слой, до уровня артезианского горизонта забить трубу невозможно;
• небольшой эксплуатационный ресурс – обусловлен низкой ремонтопригодностью конструкции, после засорения/заиливания отверстий фильтра прочистить его невозможно.

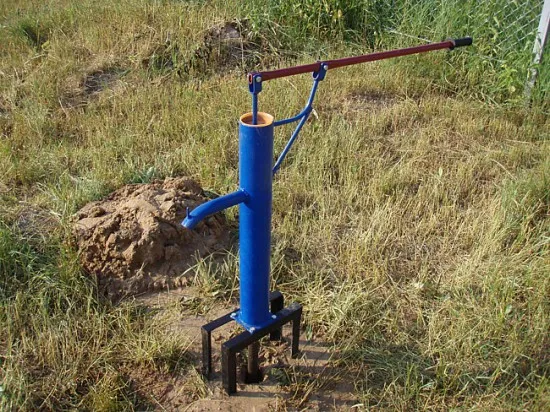

Рисунок 1. Трубный абиссинский колодец является бюджетным вариантом для бурения скважины на даче.

Для потребностей садоводов/дачников забить скважину является разумным решением, обеспечивающим минимальный бюджет водопровода. За воду не придется платить, поскольку не используются недра, контролирующие органы в любом случае разрешат использование источника для бытовых нужд (рис. 1).

Преимущества абиссинской забивной скважины-иглы

Перед тем как забить скважину абиссинского типа, необходимо отыскать на участке воду, разместить скважину в соответствии с нормами СНиП, СанПиН, обеспечив максимальный ресурс источника. Основными требованиями являются расстояния от колодца до значимых объектов:

Устройство абиссинской забивной скважины-иглы.

1. 50-25 м до септика. При протечках нечистот это расстояние обеспечит естественную доочистку почвой, при этом глубина скважины должна быть больше расстояния от поверхности до нижней стенки камеры очистного сооружения.
2. 4 м от дома, хозпостроек, малых архитектурных форм. Соседство водоносного пласта, из которого периодически откачивается жидкость, снижает прочность грунта, на который опираются фундаменты.

Для сокращения бюджета строительства чаще используются народные методы определения грунтовых вод. Исследуется растительность в пределах участка, некоторые растения с 70% точностью показывают водонос. Ветки лозы начинают крутиться, смещаться в руках исследователя в месте присутствия подземной песчаной линзы.

Оптимальным вариантом является заказ услуги вертикального электрозондирования. Эта технология оперирует наземными приборами, специальным ПО, не требует изготовления контрольных скважин. По результатам составляется электрогеологический разрез, определяется не только наличие источника, но и содержание в нем солей.

Преимуществами абиссинской скважины являются:

Рисунок 2. Абиссинский колодец не занимает много места, поэтому для экономии пространства можно прокладывать другие источники рядом.

1. Дешевизна. Источник водозабора обходится дешевле любого другого способа добычи воды.
2. Простота . Конструкция не имеет сложных углов, агрегатов.
3. Гигиеничность. Зеркало воды защищено от засорения, поверхностных вод, устье легко герметизируется.
4. Высокая скорость работ. Скважины 8 м забиваются за день.
5. Энергонезависимость технологии. Трубу погружают в землю простейшим приспособлением.
6. Вариативность размещения насосного оборудования. Насос может монтироваться на трубу, удаляться от скважины на разумное расстояние, например, в подвал дома.

Для удобства рабочих трубы наращиваются после некоторого заглубления в скважину, что позволяет добавлять их по мере необходимости. Отсутствие подъездных путей, электроэнергии, сложный рельеф не являются препятствиями для данной технологии. После выработки ресурса трубы можно обрезать ниже плодородного слоя, заглушить, не вынимая на поверхность, смонтировать другой источник рядом с первым (рис. 2).

Технология изготовления абиссинской скважины

Существует способ заглубления трубы в изготавливаемую скважину без использования кувалды, копра, порчи резьбы в ее верхней части. Технология выглядит следующим образом:

Рисунок 3. Технология изготовления абиссинской скважины.

• буром изготавливают направляющую скважину глубиной 0,7 – 0,5 м;
• перед тем как забить трубу, ее выставляют вертикально;
• в нижней трети крепятся два массивных металлических хомута;
• на трубу одевается бабка (массивная заготовка с центральным отверстием, проушинами с противоположных сторон);
• в верхней части хомутами на болтах фиксируется простейший полиспаст (два блока для тросов).

Для изготовления скважины достаточно двух работников, которым остается периодически поднимать бабку за трос, отпускать ее в верхней точке. Бабка ударяет нижний хомут, усилие передается на трубы, постепенно погружающиеся в почву. По мере заглубления хомуты поднимаются выше, закручиваются новые трубы (рис. 3)

Рисунок 4. Конструкция копьевидного наконечника.

Технология пригодна лишь для сыпучих, пластичных грунтов, забить копьевидный наконечник в крупный валун, скальную породу этим способом невозможно. В отличие от способа бурения, обсадная колонна одновременно является рабочим инструментом, поэтому конструкция состоит из нескольких связанных узлов:

1. Копье – заостренный наконечник.
2. Фильтр – кусок перфорированной трубы в металлической сетке, приваренный к наконечнику.
3. Обратный клапан – на практике обычный металлический шар, устанавливаемый на диафрагму внутри трубы.
4. Обсадная колонна. Она наращивается отдельными трубами резьбовыми соединениями.

Для обеспечения нормального дебита скважины фильтр заглубляется на 1-0,7 м ниже статического уровня источника водозабора.

Копьевидный наконечник обладает минимальной площадью, соскальзывает с мелких камней либо разрушает их. Этот вариант предпочтительнее обычного расплющивания или обрезания трубы под острым углом. Кроме того, обсадная колонна не забивается почвой, остается чистой на всем протяжении (рис. 4)

Эксплуатация абиссинского колодца

Ресурс источника водозабора составляет 15-30 лет при достижении песчаной линзы, 5-10 лет – при заборе жидкости из «верховодки». Поэтому для долгосрочной эксплуатации придется забить трубы несколько раз.

Схема подключения насосной станции и ручного насоса к абиссинскому колодцу.

Кроме того, верхний водоносный горизонт слишком капризен, уровень понижается в аномально жаркие годы, несколько пользователей из одного водоносного горизонта осушают источник быстрее, чем при использовании одной семьей. В него могут попадать стоки промышленных предприятий, жидкость, используемая нефтяниками для поддержания пластового давления.

Поэтому перед использованием воды в пищу необходим лабораторный анализ. Он поможет подобрать необходимое оборудование для системы водоподготовки. Изготовив песчаную скважину своими руками, рекомендуется использовать насосное оборудование регулярно. При периодической, сезонной эксплуатации дебит снижается ежегодно, фильтр на забое скважины заиливается.

Абиссинский колодец имеет небольшой диаметр, поэтому погружные насосы в него не помещаются. Напор поверхностных модификаций насосных станций ограничен 8-12 м. Поэтому на большую глубину забивать иглу не имеет смысла.

Конструкция легко интегрируется в ландшафтный дизайн участка, в 90% случаев для абиссинской скважины применяется устьевая схема водопровода. Врезка трубопровода на отметке ниже уровня промерзания с изготовлением подземной магистрали для ввода в дом в этом случае экономически невыгодна. Кессон для абиссинского колодца не используется по той же причине.

Что делать если замерзли трубы?

Если трубы замерзли, то нужно принять следующие меры:

1. Отключите водоснабжение и электричество. Если трубы замерзли, то может произойти повреждение труб или системы водоснабжения, поэтому сначала нужно отключить воду и электричество, чтобы избежать утечки воды или короткого замыкания.

2. Найдите место замерзания труб. Это может быть точка, где вода перестала течь или место, где трубы проходят через неотапливаемые помещения или находятся близко к наружной стене.

3. Используйте горячую воду для размораживания труб. Один из самых эффективных способов разморозить замерзшие трубы — это использование горячей воды. Для этого можно использовать кастрюлю с кипятком или горячую воду из крана. Поднесите кастрюлю или ведро с горячей водой к замерзшей трубе и оставьте на несколько минут до того, как трубы разморозятся. Этот процесс можно повторить несколько раз, пока трубы не разморозятся полностью.

4. Используйте фен или нагревательный элемент для размораживания труб. Если горячая вода не помогла, можно использовать фен или нагревательный элемент, чтобы разогреть трубы. Важно не перегревать трубы, поэтому держите нагревательный элемент на безопасном расстоянии от труб и периодически проверяйте температуру поверхности.

5. Обратитесь к профессионалам. Если трубы по-прежнему замерзли или вы не уверены, что можете разморозить их безопасно, то лучше обратиться к профессионалам. Они могут использовать специальное оборудование для размораживания труб и устранения проблемы.

Важно помнить, что замерзание труб может привести к их повреждению и протеканию. Поэтому рекомендуется принимать меры предосторожности, чтобы избежать замерзания труб, такие как изоляция труб и обеспечение тепла в неотапливаемых помещениях.
