Размер штробы под водопровод в кирпичной стене — требования, инструменты и этапы штробления под трубы

Технологические особенности штробления стен под водопроводные трубы, связаны с применением унифицированной методики, позволяющей выполнить работу с минимальными трудозатратами. Преимущественно борозды выполняются в несущих конструкциях и в случае нарушения требований, существенно ослабляют здание, поэтому для непрофессионалов нужно знать тонкости проведения ремонта квартиры своими руками.

Штробим стены под трубы

Технология штробления стен

Первый этап заключается в выполнении разметки простым карандашом. Намечаются места проделывания борозд и прорезаются параллельно направленные канавы. Впоследствии между ними формируется промежуточное отверстие, выбираемое с помощью зубила.

Внимание! Удобнее наносить поперечно расположенные прорезы, существенно упрощающие последующую выемку избыточного материала, посредством откалывания маленьких кубиков.

Технология выполнения штробления стен под отопительные трубы, отличается в зависимости от используемого инструмента.

Можно ли прятать полипропиленовые трубы в стену Стройка и ремонт

Самостоятельный монтаж водопровода и системы отопления уже не редкость: с появлением в продаже доступных и недорогих материалов, не требующих оборудования для резки и соединения, многие мастера берутся за такие работы без опаски.

Многочисленные мастер-классы и видео уроки готовы наглядно продемонстрировать все этапы с нуля и до запуска системы в эксплуатацию.

И все-таки, некоторые моменты иногда остаются за пределами кадра: вопрос, можно ли полипропиленовые трубы прятать в стену, чтобы эффектно завершить декоративную отделку, часто остается открытым.

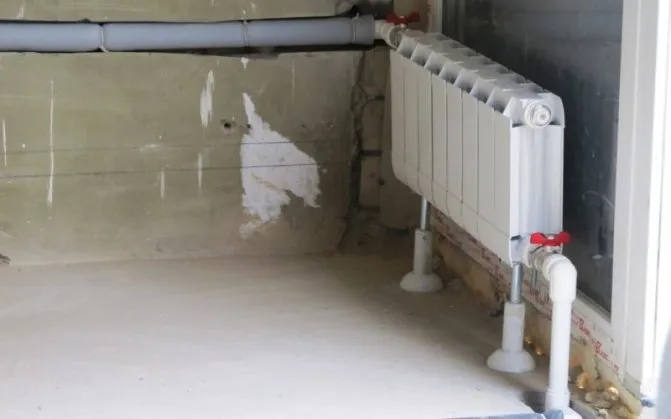

Скрытая система отопления

Современные технологии позволяют совершенствовать эстетический вид помещения различными способами. Не исключениям стал и метод размещения труб отопления в помещении.

Становится возможным их размещение в стене, благодаря долговечности материала, используемого при их производстве.

Преимущества и недостатки

Наиболее удобно размещать коммуникации в стене на этапе строительства в частном доме по предварительно созданному чертежу. Спрятать трубы в стену в многоквартирном доме можно, если планируется капитальный ремонт помещения, либо полностью здания.

Располагая отопление в стене, безусловно, помещение выглядит более престижно, а освободившееся пространство можно декорировать.

Плюсы:

• увеличивается теплоотдача, так как строительные материалы обладают повышенным уровнем передачи тепла, в отличии от воздуха;
• срок службы полипропилена, из которого производят трубы, достигает до 50 лет, обеспечивая надежность конструкции при соблюдении технических норм при их монтаже;
• увеличивается пространство на несколько сантиметров.

Однако предстоит преодолеть сложности, заключающиеся в получения права на разрешение изменения положения коммуникаций в помещении или так называемую их перепланировку.

Минусы:

• некачественный пропилен при нагревании увеличивается в объеме;
• заказ проекта по перемене места расположения коммуникаций;
• согласование проекта с надзорными органами. Переделка инженерных систем в многоквартирном доме потребует оформления специального разрешения;
• места стыков могут утрачивать герметизацию, определить которую можно только с помощью прибора, измеряющего давление воды;
• риски, связанные с готовностью к разрушению стены при возможной течи.

Прорыв труб отопительной системы в стене в случае протечки повлечет попадание воды в соседнюю нижнюю квартиру, так как быстро устранить течь не получится.

Как замуровать трубы отопления в стене

Чтобы замаскировать трубы отопительной системы в стену, необходимо выяснить, из какого материала состоит стена, и подобрать метод и последовательность работ, а также необходимые материалы.

Перед прокладкой труб отопления необходимо протестировать их на прочность, визуально тщательно проверить на возможные повреждения.

Бетон

В квартире панельного многоквартирного дома выделяют два способа укладки труб системы отопления: используя штробы – специально созданные каналы для укладки в них труб отопления или создавая фальш-стену.

Как убрать отопление в стену в панельном доме пошагово с помощью штроб:

• начать необходимо с обесточивания общедомового стояка отопления. Следует убедиться, что отключен нужный стояк;
• штробы не должны располагаться впритык. Нельзя допускать ущемления контура. Углубление рассчитывается, исходя из параметров крепежей, их количества и слоя подготовленной изоляции;
• непосредственно покрытия отопительных труб изоляционным слоем. Изоляция применяется во избежание появления конденсата;
• далее высчитывают места для крепления и намечают точки расположения крепежей.

Работы производят болгаркой. Она позволяет выполнять действия качественно в автоматическом режиме и облегчает штробление стены.

При возведении фальш-стены следует учитывать, что пространство помещения уменьшится.

Кирпич

В кирпичной стене пробиваются штробели так же, как и в панельной стене.

Порядок закладки части системы отопления в кирпичную стену:

• глубина или ширина канала определяется с учетом количества намотки изоляции на поверхность трубы;
• после чего они укладываются в размеченные места и закрепляются с помощью хомутов, предварительно зафиксированными саморезами.

Необходимо протестировать систему, пуская воду при избыточном давлении несколько суток. Убедившись в отсутствии протечек, стену с коммуникациями замазывают раствором, шпаклюют.

Соблюдение техники безопасности в процессе проведения работ

Выполняя манипуляции желательно учитывать следующие рекомендации, позволяющие повысить безопасность проведения работ:

• зоной риска в домах панельной постройки считаются несущие стены;
• строго запрещено деформировать арматурный каркас железобетонных конструктивных элементов;
• рекомендуется выполнять в бетонной стене неглубокое штробление в вертикальной плоскости;
• желательно воздержаться от прорезывания стены с деформацией арматуры, из-за высокой вероятности обрушения конструкции;
• необходимо предварительно проверить внутренние стены на предмет наличия проводов электропроводки.

Основные требования к скрытым коммуникациям

Строительными нормами и правилами, к которым относится нормативный документ СНиП 2.04.01-85, регламентируются правила расположения водопроводных труб в стенах — их полезно знать при проведении монтажных работ. В документальных актах указаны следующие основные нормативы устройства водопроводных линий в стенах:

• Запрещено штробление несущих стен, так как это снижает их прочность и соответственно приводит к снижению устойчивости всего сооружения.
• В стены разрешено укладывать только цельные конструкции, соединенные методами спайки или сварки. Если соединение разборное, обеспечивают к нему доступ установкой смотровых люков или съемных панелей.
• При прокладке трубопровода из металлопластиковых или металлических элементов следует учитывать размещение электропроводки, во время штробления электрическая линия в месте работ должна быть обесточена.
• Штроба должна прокладываться с учетом расширения материала трубопровода при нагреве, ее глубину и ширину рассчитывают на максимальное увеличение диаметра проходящих труб. Рекомендуется устанавливать компенсационную развязку на каждые 3 погонных метра труб, проводящих горячую воду.

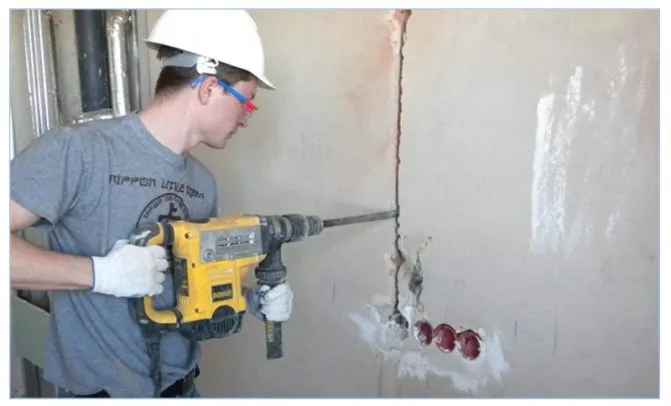

Рис. 2 Пример выполнения штробления перфоратором

• Крепление труб производят при помощи хомутов, при установке трубопровод не должен соприкасаться со стенками канала — это способствует появлению посторонних звуков при эксплуатации.
• Помещенный внутри стен трубопровод горячего водоснабжения рекомендуется помещать в теплоизолятор (Энергофлекс) для снижения потерь тепла в линии.
• При заделке штробы материал не следует сильно уплотнять, желательно оставлять воздушные полости в случае линейного расширения труб.

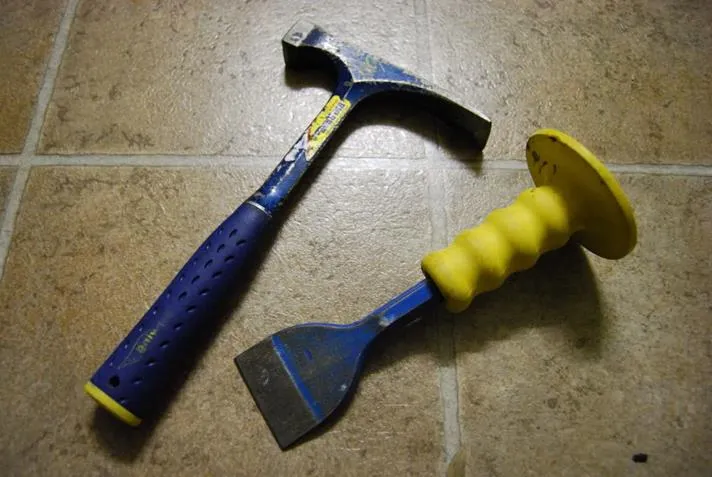

Порядок выполнения штробления молотком и зубилом

Формирование технологических отверстий под трубы с применением молотка и зубила, возможно в гипсовых и блочных стенах. Операция начинается с выполнения углублений остриём инструмента с краёв борозды. Установив зубило поперёк отверстия, его вбивают в конструкцию молотком на глубину до 10 мм. Впоследствии производится углубление на идентичное расстояние, благодаря чему формируется штроба требуемого размера.

Внимание! Технология полностью несовместима с бетонными и кирпичными покрытиями.

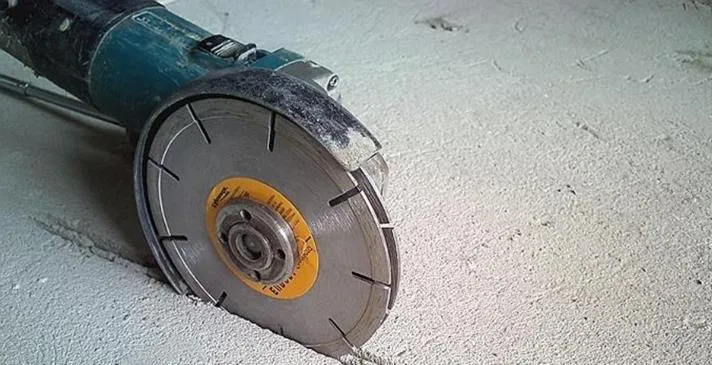

Использование шлифовальной машинки

Шлифовальная машинка станет отличной альтернативой перфоратору, если оснастить её диском, имеющим алмазное напыление, позволяющее с лёгкостью разрезать кирпичные и бетонные конструкции. Мероприятия проводятся в несколько этапов:

• выполнение разметки – создаются 2-е параллельные линии, формирующие ширину будущей борозды;
• выполняются разрезы шлифовальной машиной;
• внутренняя сердцевина выбивается посредством молотка и зубила.

Преимуществом технологии считается образование исключительно ровных краёв, чего не удаётся добиться в случае применения перфоратора.

Правила и порядок применения штробореза

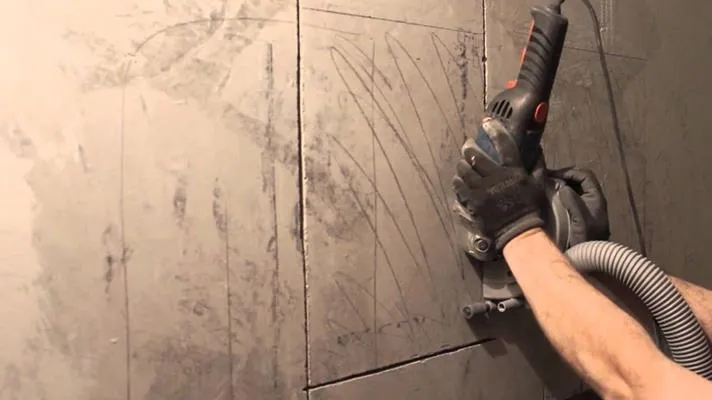

Оптимальным решением, считается использование штробореза, позволяющего выполнять работы оперативно и не нарушая экологическую обстановку в помещении. Инструмент оснащается промышленным пылесосом, входящим в его конструкцию и препятствующим образованию пыли. Оборудование одновременно выполняет пару, идеально ровных пропила, сердцевина которых выбирается подручными средствами.

Необходимо тщательно выбирать оборудование, поскольку есть устройства с разными конструктивными особенностями и принципом действия. Если режущие элементы смонтированы параллельно, то работа существенно упрощается, но в случае с наклонно расположенными дисками, надо иметь специальный навык.

Когда техника оснащена параллельно установленными дисками, проделывается пара канавок, промеж которых остаётся невыбранный материал, впоследствии удаляемый перфоратором. Пользуясь приспособлением с наклонными дисками, возможно, сразу создать полость, имеющую треугольную форму.

Параллельные устройства делают широкие борозды, отличающиеся большой глубиной и вмещающие трубы, имеющие диаметр 50 мм. Агрегат наклонного типа формирует узкие углубления, больше приспособленные под электрическую проводку.

Как спрятать или замаскировать трубы

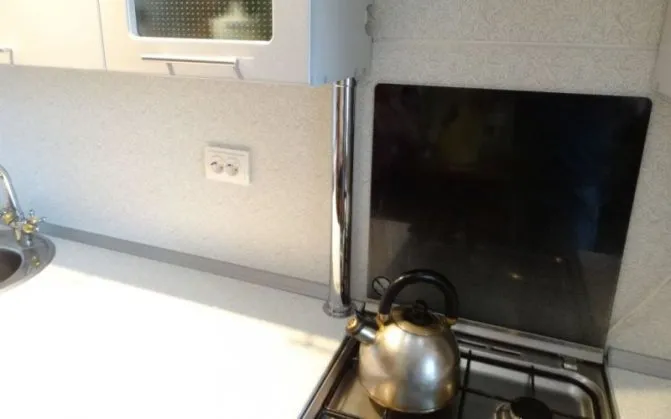

В любой квартире имеются если не трубы отопления, то водопроводные точно. Еще лет двадцать назад единственным решением сделать так, чтобы они не бросались в глаза, была покраска в цвет стен, причем масляной краской (или эмалью). Да и трубы были почти все металлические.

На сегодняшний день практически все используются металлопластиковые трубы, аккуратненькие и светлые. Но что делать, если даже белые не хочется оставлять на виду? Конечно спрятать!

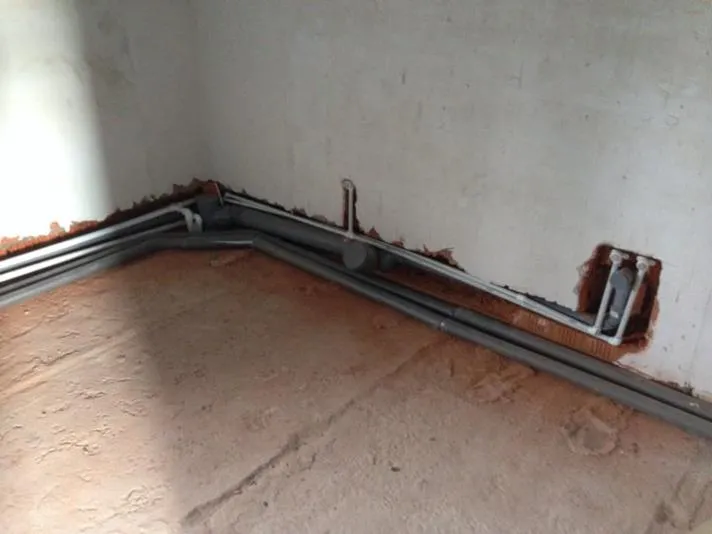

Скрыть водопроводные трубы поможет штроба в стене, но такой способ несет некоторые проблемы при возможной утечке воды. Особенно, если вы живете в многоквартирном доме старого типа. Хотя с точки зрения эстетики закрытый способ монтажа более правильный.

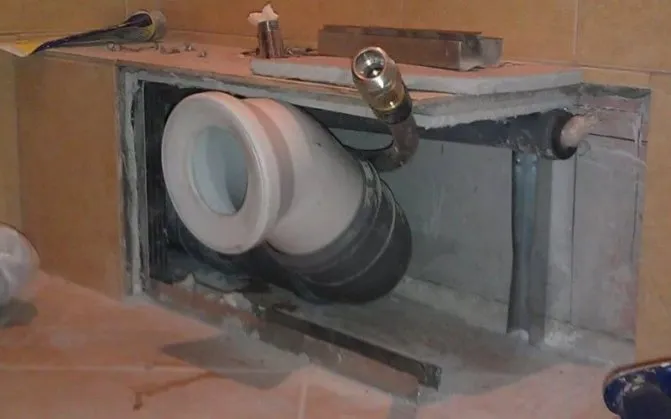

Канализационные трубы в современных домах прячут в шахту, которую закрывают отделочными материалами. Но все же, специалисты рекомендуют оставлять люк, который в случае чего можно открыть и проверить состояние труб.

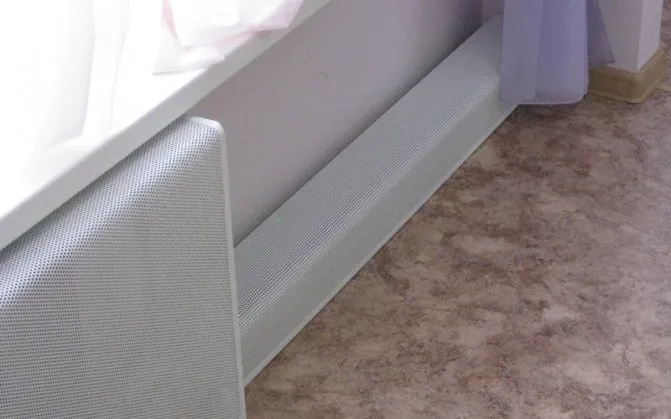

Чтобы не создавать себе проблемы в будущем, водопроводные трубы можно спрятать в короб, например, пластиковый. Ну а если вы хотите сделать все более качественно, то подобный маскировочный короб можно сделать и своими руками. например, из профиля и фанеры, а затем покрасить в цвет стен или мебели.

Подобным образом можно также скрыть и трубы отопления, которые, как правило, тянутся через все этажи многоквартирного дома. Их можно даже спрятать в шкафчик или за декоративные панели.

А вот с газовыми трубами так поступать категорически запрещено. При утечке газа к трубам должен быть мгновенный доступ, поэтому единственный способ их замаскировать — спрятать их в шкафчик.

Главные правила выполнения мероприятий

Выполняя штробление стен под трубы, учитывайте следующие аспекты:

• полная совместимость используемых инструментов и материалов конструктивных элементов – бессмысленно делать отверстия зубилом в бетонной перегородке, здесь оптимально задействовать перфоратор;
• соблюдение техники безопасности – повреждение арматурного каркаса железобетона, приведёт к снижению прочности и повысит вероятность обрушения в случае землетрясения;
• выполнение технологических требований и методических рекомендаций – надо делать работу в установленной последовательности, регулярно удаляя мусор и промывая формируемые отверстия водой. Желательно использовать промышленный пылесос, позволяющий формировать идеально ровные края;
• забота о здоровье – пользуйтесь респиратором или марлевой повязкой, позволяющей избежать вдыхания строительной пыли, оседающей в лёгких и вредящих дыхательной системе;
• точно определяйте положение проводов электропроводки – ориентируйтесь на местоположение выключателей и розеток, стараясь делать технологические ямки вдоль пола или потолка.

Внимательно подготовьтесь к проведению операции, предварительно замерив, диаметр труб, дабы знать какой величины формировать штробы. Определитесь с используемым оборудованием и чётко придерживайтесь методики, грамотно и своевременно удаляя сердцевину. Потренируйтесь на малозначимых объектах, дабы усовершенствовать умение и качественно выполнить поставленную задачу.

Резка перекрытий шовнорезчиком

Минимальный выезд — от 12 000 руб

Толщина перекрытия (см.)	Монолит (руб/м.п.)	Другие материалы (руб/м.п.)
14	2000	1600
16	2400	1800
18	2600	2000
20	3000	2400
22	3400	2600
24	3600	2800
26	4000	3000
28	4400	3200
30	5000	3600
32	5600	4000

Дополнительные коэффициенты

Условие	Коэффициент
Высокое армирование (диаметр арматуры более 20 мм), наличие закладных элементов	1,2-1,5
Сбор воды строительным пылесосом	1,2
Работа на высоте более 2х метров (леса, подмости Заказчика)	1,2
Работа в ночное время	1,4

Как правильно Штробить под провод стен?

Штробление стен для проводки – это процесс, который следует проводить очень осторожно, чтобы не повредить конструкцию стены. Вот несколько советов по тому, как правильно штробить под провод стен:

1. Нанесите на стену маркировку того, где будет проходить штроба.

2. Используйте для штробления специальный перфоратор, который позволит быстро и безопасно проделать отверстия в стене.

3. Выберите правильный угол наклона перфоратора, чтобы штроба была не шире, чем необходимо.

4. Перед началом работы проверьте, нет ли в стене электрических или водопроводных коммуникаций, чтобы избежать их повреждения.

5. После того, как вы сделали штробу, очистите ее от пыли и мусора и убедитесь, что в ней достаточно места для провода.

6. Заполните штробу специальным составом для штробления, чтобы зафиксировать провод в правильном положении.

7. Наконец, закройте штробу шпаклевкой или гипсовым раствором и дайте ему высохнуть.

Важно помнить, что штробление стен может быть опасным и сложным процессом, поэтому лучше всего доверить его профессионалам.
